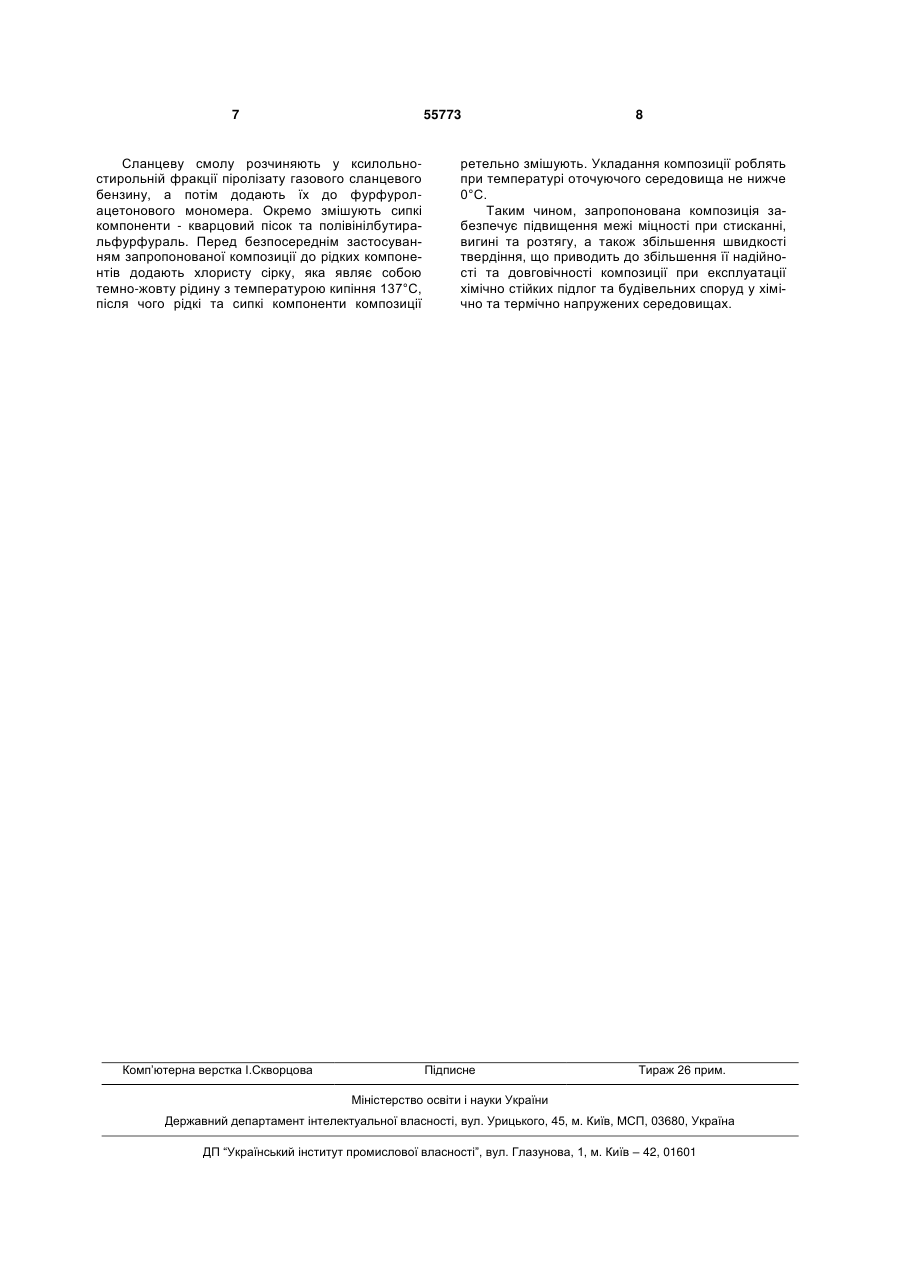

Фураномінеральна композиція для хімічно стійких підлог

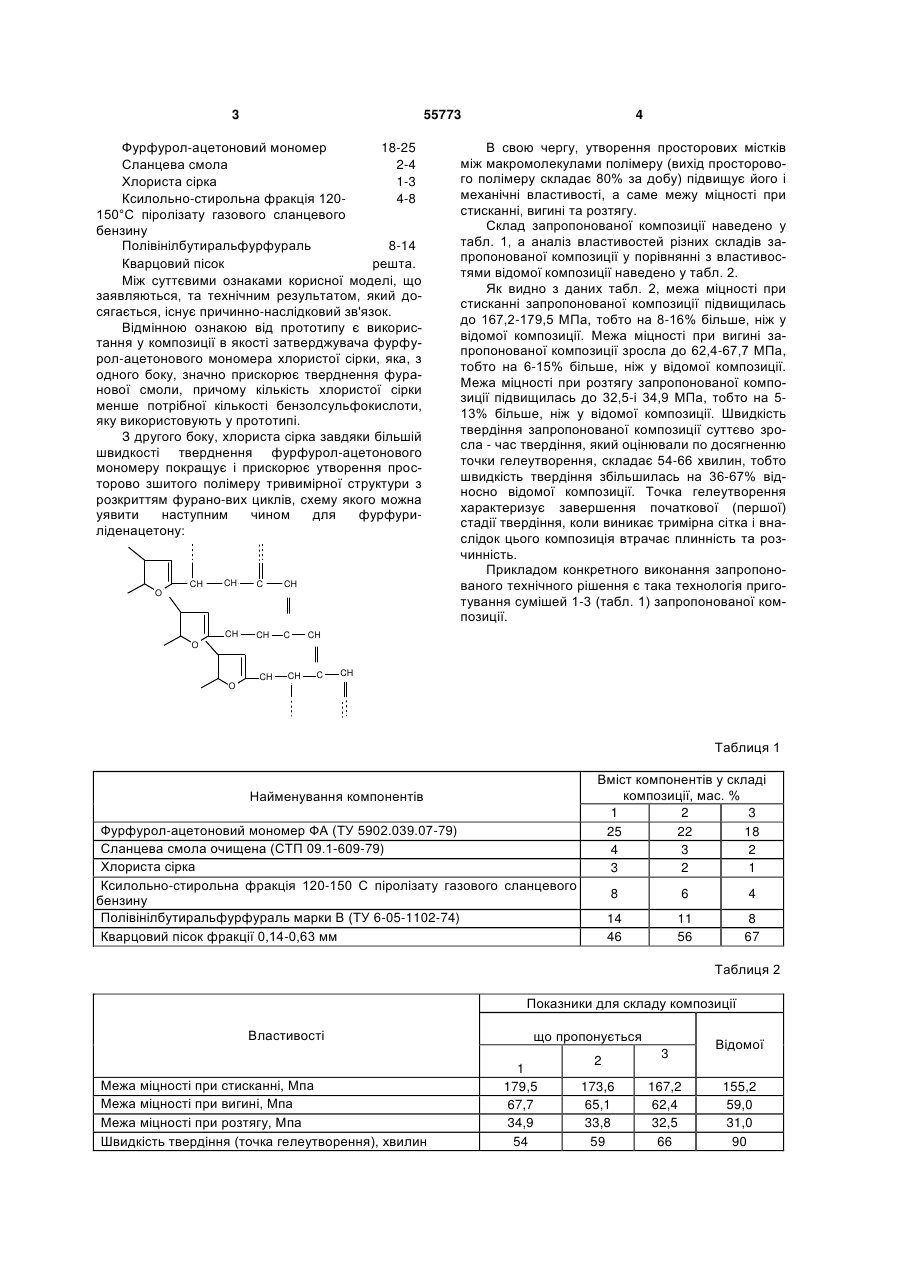

Фураномінеральна композиція для хімічно стійких підлог, що включає фурфурол-ацетоновий мономер, сланцеву смолу, ксилольно-стирольну фракцію 120-150 °С піролізату газового сланцево 3 55773 Фурфурол-ацетоновий мономер 18-25 Сланцева смола 2-4 Хлориста сірка 1-3 Ксилольно-стирольна фракція 1204-8 150°С піролізату газового сланцевого бензину Полівінілбутиральфурфураль 8-14 Кварцовий пісок решта. Між суттєвими ознаками корисної моделі, що заявляються, та технічним результатом, який досягається, існує причинно-наслідковий зв'язок. Відмінною ознакою від прототипу є використання у композиції в якості затверджувача фурфурол-ацетонового мономера хлористої сірки, яка, з одного боку, значно прискорює тверднення фуранової смоли, причому кількість хлористої сірки менше потрібної кількості бензолсульфокислоти, яку використовують у прототипі. З другого боку, хлориста сірка завдяки більшій швидкості тверднення фурфурол-ацетонового мономеру покращує і прискорює утворення просторово зшитого полімеру тривимірної структури з розкриттям фурано-вих циклів, схему якого можна уявити наступним чином для фурфуриліденацетону: CH C CH CH CH CH C O 4 В свою чергу, утворення просторових містків між макромолекулами полімеру (вихід просторового полімеру складає 80% за добу) підвищує його і механічні властивості, а саме межу міцності при стисканні, вигині та розтягу. Склад запропонованої композиції наведено у табл. 1, а аналіз властивостей різних складів запропонованої композиції у порівнянні з властивостями відомої композиції наведено у табл. 2. Як видно з даних табл. 2, межа міцності при стисканні запропонованої композиції підвищилась до 167,2-179,5 МПа, тобто на 8-16% більше, ніж у відомої композиції. Межа міцності при вигині запропонованої композиції зросла до 62,4-67,7 МПа, тобто на 6-15% більше, ніж у відомої композиції. Межа міцності при розтягу запропонованої композиції підвищилась до 32,5-і 34,9 МПа, тобто на 513% більше, ніж у відомої композиції. Швидкість твердіння запропонованої композиції суттєво зросла - час твердіння, який оцінювали по досягненню точки гелеутворення, складає 54-66 хвилин, тобто швидкість твердіння збільшилась на 36-67% відносно відомої композиції. Точка гелеутворення характеризує завершення початкової (першої) стадії твердіння, коли виникає тримірна сітка і внаслідок цього композиція втрачає плинність та розчинність. Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1-3 (табл. 1) запропонованої композиції. CH O CH CH C CH O Таблиця 1 Найменування компонентів Фурфурол-ацетоновий мономер ФА (ТУ 5902.039.07-79) Сланцева смола очищена (СТП 09.1-609-79) Хлориста сірка Ксилольно-стирольна фракція 120-150 С піролізату газового сланцевого бензину Полівінілбутиральфурфураль марки В (ТУ 6-05-1102-74) Кварцовий пісок фракції 0,14-0,63 мм Вміст компонентів у складі композиції, мас. % 1 2 3 25 22 18 4 3 2 3 2 1 8 6 4 14 46 11 56 8 67 Таблиця 2 Показники для складу композиції Властивості Межа міцності при стисканні, Мпа Межа міцності при вигині, Мпа Межа міцності при розтягу, Мпа Швидкість твердіння (точка гелеутворення), хвилин що пропонується 1 179,5 67,7 34,9 54 2 173,6 65,1 33,8 59 3 167,2 62,4 32,5 66 Відомої 155,2 59,0 31,0 90 5 55773 Примітка: * Взято середні значення показників для відомої композиції 6 7 55773 Сланцеву смолу розчиняють у ксилольностирольній фракції піролізату газового сланцевого бензину, а потім додають їх до фурфуролацетонового мономера. Окремо змішують сипкі компоненти - кварцовий пісок та полівінілбутиральфурфураль. Перед безпосереднім застосуванням запропонованої композиції до рідких компонентів додають хлористу сірку, яка являє собою темно-жовту рідину з температурою кипіння 137°С, після чого рідкі та сипкі компоненти композиції Комп’ютерна верстка І.Скворцова 8 ретельно змішують. Укладання композиції роблять при температурі оточуючого середовища не нижче 0°С. Таким чином, запропонована композиція забезпечує підвищення межі міцності при стисканні, вигині та розтягу, а також збільшення швидкості твердіння, що приводить до збільшення її надійності та довговічності композиції при експлуатації хімічно стійких підлог та будівельних споруд у хімічно та термічно напружених середовищах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
