Пристрій для мікрохвильової рефлексотерапії

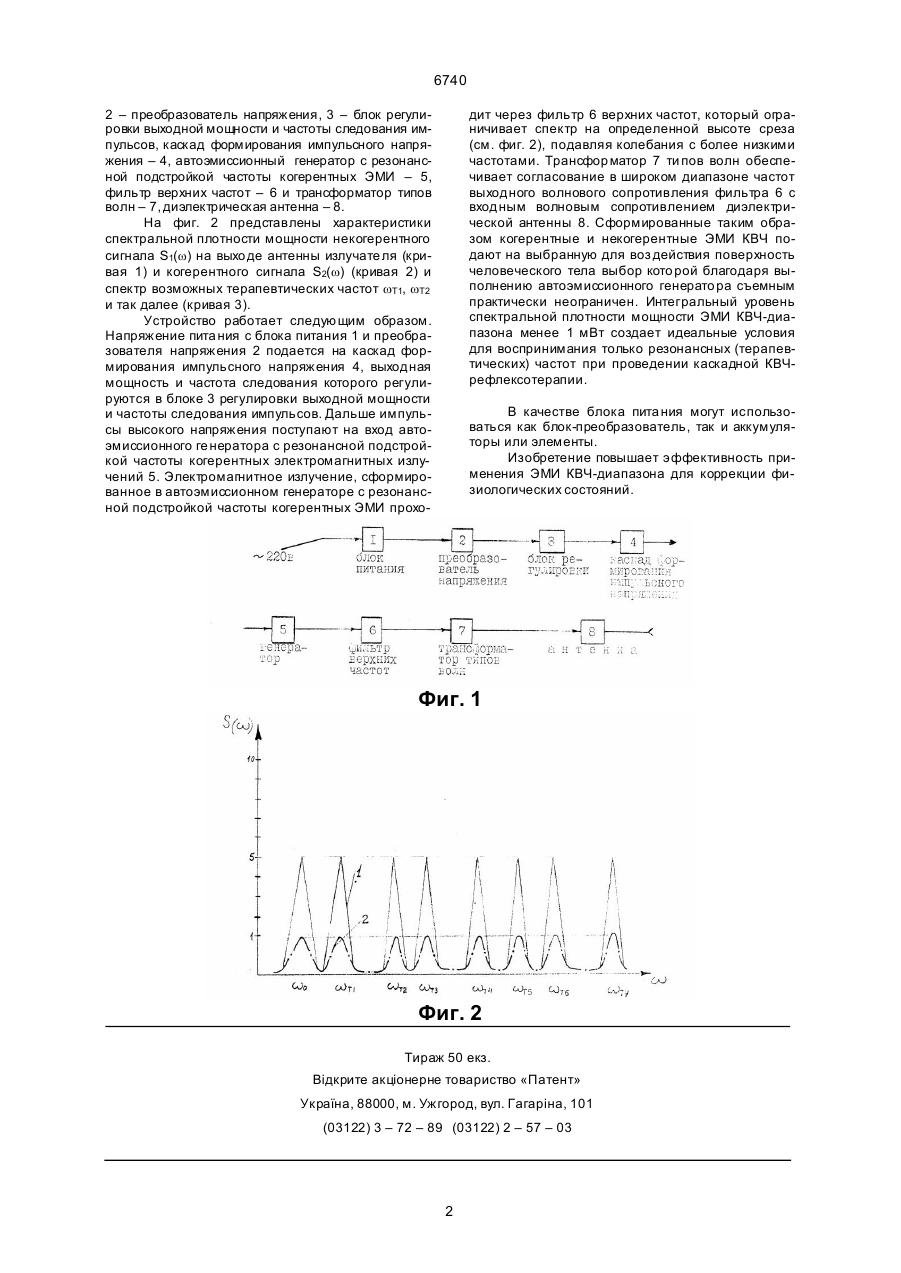

Устройство для микроволновой рефлексотерапии, содержащее блок питания, последователь но соединенные каскад формирования импульсного напряжения, генератор, фильтр верхних частот, трансфор матор типов волн и антенну-излучатель, отличающее ся тем, что в не го вве дены последовательно соединенные преобразователь напряжения и блок регулировки выходной мощности и частоты импульсов, при этом вход преобразователя напряжения подключен к выхо ду бло ка питания, выход – к каскаду фор мирования импульсного напряжения, а генератор выполнен съемным в виде автоэмиссионного генератора, снабженного двумя ферритовыми дисковыми диэлектрическими резонаторами, взаимодействующими посредством электромагнитного поля с подвижными в пределах корпуса генератора постоянными магнитами. (13) 6740 (11) UA доступ для воздействия к любой биологически активной зоне поверхности человеческого те ла. Эта задача решается тем, что в известное устройство, содержащее блок питания, последовательно соединенные каскад формирова ния импульсного напряжения, генератор, фильтр верхних частот, трансформатор типов волн и антенну-излучатель, введены последовательно соединенные преобразователь напряжения и блок регулировки выходной мощности и частоты импульсов, при этом вход преобразователя напряжения подключен к выходу блока питания, выход – к каскаду формирования импульсного напряжения, а генератор выполнен съемным в виде автоэмиссионного генератора, снабженного двумя ферритовыми дисковыми диэлектрическими резонаторами, взаимодействующи ми посредством электромагнитного поля с подвижными в пределах корпуса генератора постоянными магнита ми. Сравнение заявляемого решения с другими техническими реше ниями показывает, что вве дение автоэмиссионного генератора в указанной связи с остальными элемента ми схемы, приводят к возникновению новых свойств, обуславливающи х комбинацию лечебного воздействия когерентных и некогерентных ЭМИ КВЧ с резонансной подстройкой частоты когерентного ЭМИ. На фиг. 1 представлена блок-схема устройства. Цифрами обозначено: 1 – блок питания, (19) Изобретение относится к области медицинской техники, в частности, к аппаратам для рефлексотерапии, предназначенный для лечения заболеваний путем бесконтактного воздействия на биологически активные зоны электромагнитными излучениями крайне высоких частот (ЭМИ КВЧ) нетепловой интенсивности. Наиболее близким по технической сущности – устройство для микроволновой рефлексотерапии "Порог", состоящий из блока питания, каскада формирования импульсного напряжения, импульсного ге нератора КВЧ-шума, фильтра верхних частот, трансформатора типов волн и антенны-излучателя. В приведенном устройстве исключена возможность генерирования когерентного КВЧ ЭМИ и соответственно сочета ние в одном канале когерентных и некогерентных микроволн. В основу изобретения положена задача создать устройство для микроволновой каскадной КВЧ-терапии, в котором бы путем генерирования в одном канале каскадов когерентного и некогерентного ЭМИ КВЧ-диапазона с возможностью резонансной подстройки частоты когерентного электромагнитного излучения и выполнения автоэмиссионного ге нератора съемным повышается эффективность применения низкоинтенсивного ЭМИ КВЧ-диапазона для коррекции физиологи ческих состояний и делает практически неограниченным C2 _______________________ 6740 2 – преобразователь напряжения, 3 – блок регулировки выходной мощности и частоты следования импульсов, каскад формирования импульсного напряжения – 4, автоэмиссионный генератор с резонансной подстройкой частоты когерентных ЭМИ – 5, фильтр верхних частот – 6 и трансформатор типов волн – 7, диэлектрическая антенна – 8. На фиг. 2 представлены характеристики спектральной плотности мощности некогерентного сигнала S1(w) на выхо де антенны излучате ля (кривая 1) и когерентного сигнала S2(w) (кривая 2) и спектр возможных терапевтических частот wТ1, wТ2 и так далее (кривая 3). Устройство работает следующим образом. Напряжение пита ния с блока питания 1 и преобразователя напряжения 2 подается на каскад формирования импульсного напряжения 4, выходная мощность и частота следования которого регулируются в блоке 3 регулировки выходной мощности и частоты следования импульсов. Дальше импульсы высокого напряжения поступают на вход автоэмиссионного ге нератора с резонансной подстройкой частоты когерентных электромагнитных излучений 5. Электромагнитное излучение, сформированное в автоэмиссионном генераторе с резонансной подстройкой частоты когерентных ЭМИ прохо дит через фильтр 6 верхних частот, который ограничивает спектр на определенной высоте среза (см. фиг. 2), подавляя колебания с более низкими частотами. Трансфор матор 7 ти пов волн обеспечивает согласование в широком диапазоне частот выходного волнового сопротивления фильтра 6 с входным волновым сопротивлением диэлектрической антенны 8. Сформированные таким образом когерентные и некогерентные ЭМИ КВЧ подают на выбранную для воз действия поверхность человеческого тела выбор кото рой благодаря выполнению автоэмиссионного генерато ра съемным практически неограничен. Интегральный уровень спектральной плотности мощности ЭМИ КВЧ-диапазона менее 1 мВт создает идеальные условия для воспринимания только резонансных (терапевтических) частот при проведении каскадной КВЧрефлексотерапии. В качестве блока пита ния могут использоваться как блок-преобразователь, так и аккумуляторы или элементы. Изобретение повышает эффективность применения ЭМИ КВЧ-диапазона для коррекции физиологических состояний. Фиг. 1 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 6740 3
