Привід подачі
Номер патенту: 67446
Опубліковано: 27.02.2012
Автори: Пестунов Володимир Михайлович, Ткаченко Микола Васильович
Формула / Реферат
Привід подачі, що містить електродвигун, кінематичні ланцюги робочих та прискорених переміщень, систему керування і співвісно встановлені муфту та гвинтовий механізм, який відрізняється, тим що кінематичні ланцюги робочих та прискорених переміщень містять зубчасті колеса, розташовані в циліндричному барабані, вхідна і вихідна шестерні вказаних кінематичних ланцюгів розташовані співвісно, а проміжні вали розташовані в корпусі барабана по дузі кола, причому корпус барабана встановлений на підшипниках і обладнаний гальмом та муфтою, що входить в систему керування.
Текст

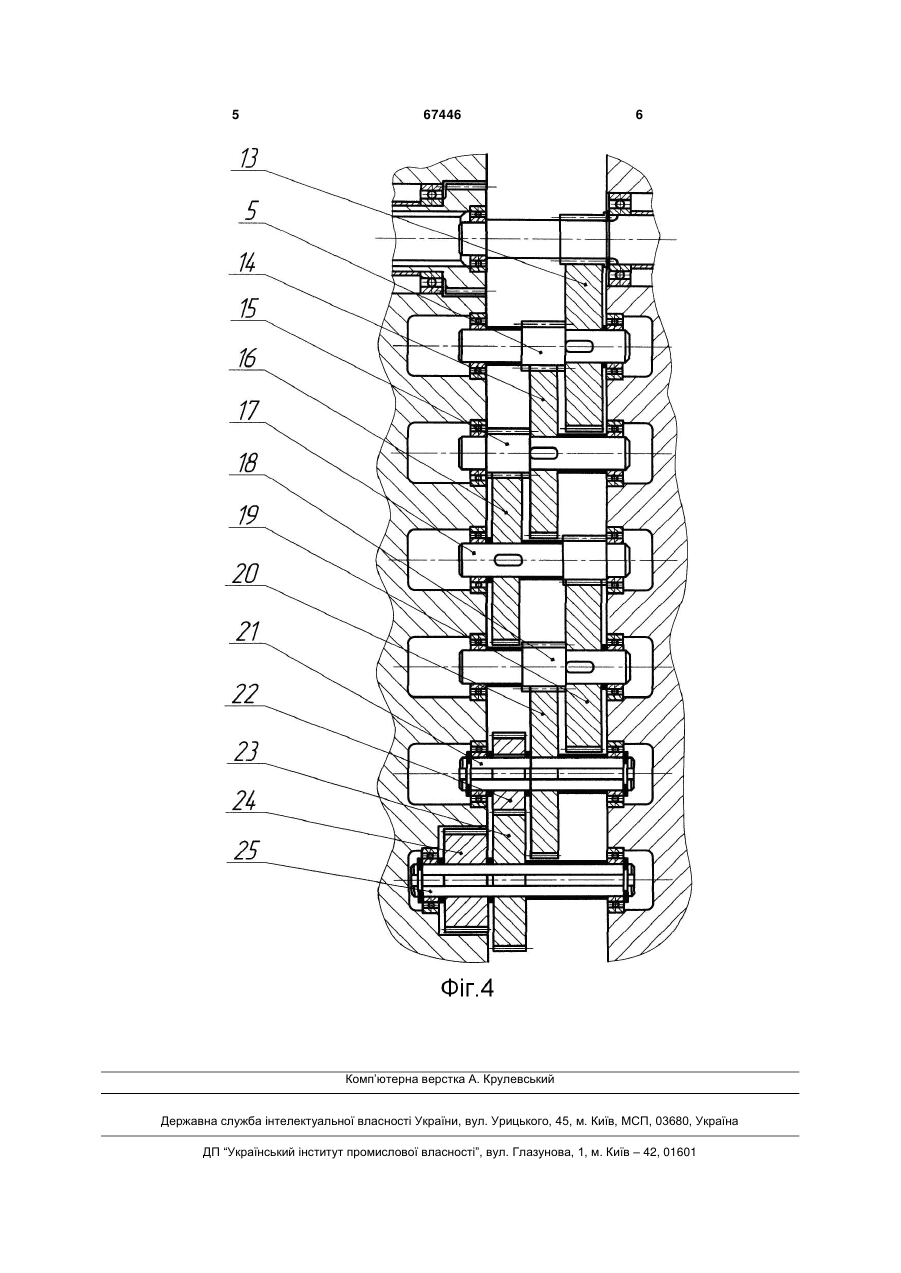

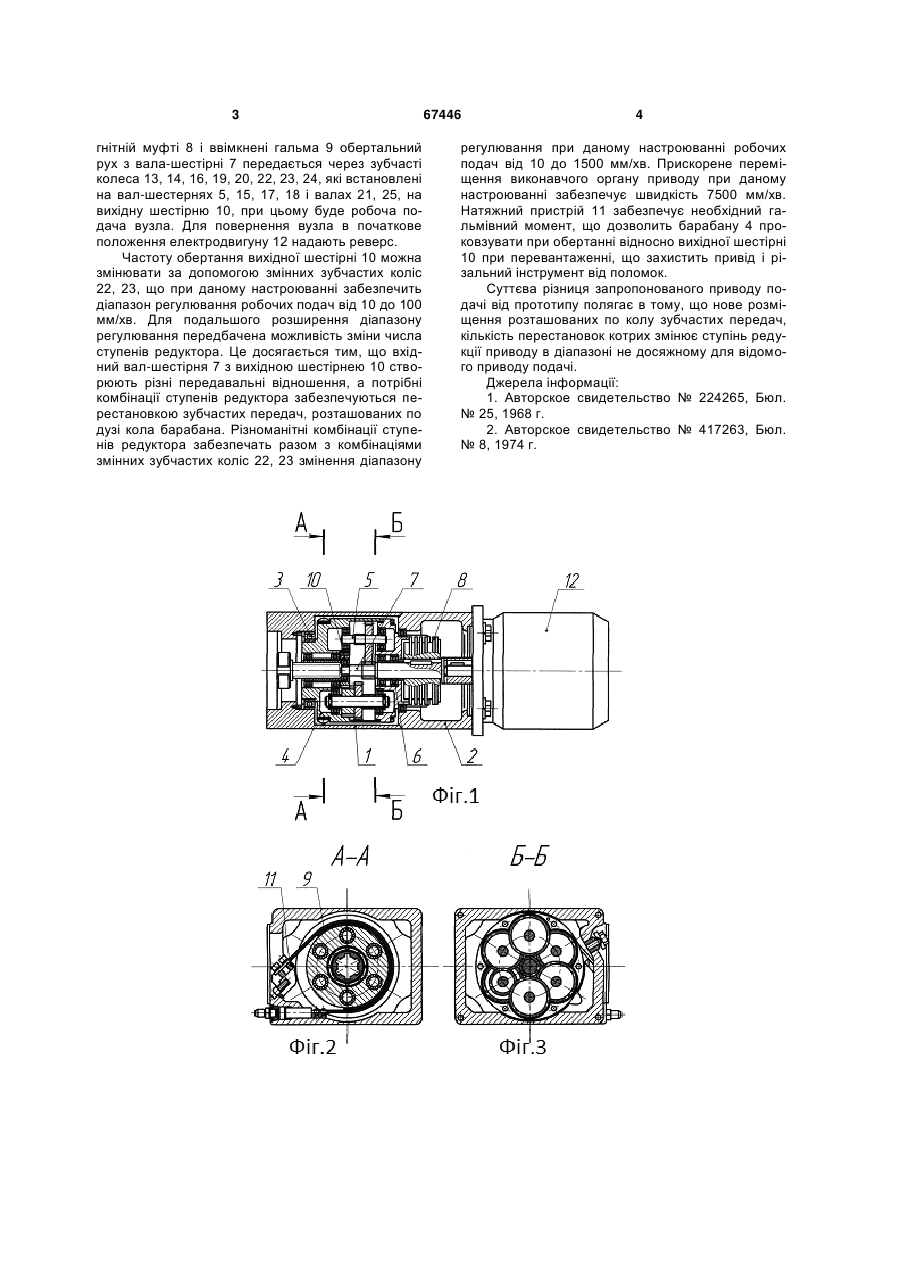

Привід подачі, що містить електродвигун, кінематичні ланцюги робочих та прискорених переміщень, систему керування і співвісно встановлені 3 гнітній муфті 8 і ввімкнені гальма 9 обертальний рух з вала-шестірні 7 передається через зубчасті колеса 13, 14, 16, 19, 20, 22, 23, 24, які встановлені на вал-шестернях 5, 15, 17, 18 і валах 21, 25, на вихідну шестірню 10, при цьому буде робоча подача вузла. Для повернення вузла в початкове положення електродвигуну 12 надають реверс. Частоту обертання вихідної шестірні 10 можна змінювати за допомогою змінних зубчастих коліс 22, 23, що при даному настроюванні забезпечить діапазон регулювання робочих подач від 10 до 100 мм/хв. Для подальшого розширення діапазону регулювання передбачена можливість зміни числа ступенів редуктора. Це досягається тим, що вхідний вал-шестірня 7 з вихідною шестірнею 10 створюють різні передавальні відношення, а потрібні комбінації ступенів редуктора забезпечуються перестановкою зубчастих передач, розташованих по дузі кола барабана. Різноманітні комбінації ступенів редуктора забезпечать разом з комбінаціями змінних зубчастих коліс 22, 23 змінення діапазону 67446 4 регулювання при даному настроюванні робочих подач від 10 до 1500 мм/хв. Прискорене переміщення виконавчого органу приводу при даному настроюванні забезпечує швидкість 7500 мм/хв. Натяжний пристрій 11 забезпечує необхідний гальмівний момент, що дозволить барабану 4 проковзувати при обертанні відносно вихідної шестірні 10 при перевантаженні, що захистить привід і різальний інструмент від поломок. Суттєва різниця запропонованого приводу подачі від прототипу полягає в тому, що нове розміщення розташованих по колу зубчастих передач, кількість перестановок котрих змінює ступінь редукції приводу в діапазоні не досяжному для відомого приводу подачі. Джерела інформації: 1. Авторское свидетельство № 224265, Бюл. № 25, 1968 г. 2. Авторское свидетельство № 417263, Бюл. № 8, 1974 г. 5 67446 6 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPower-operated actuator
Автори англійськоюPestunov Volodymyr Mykhailovych, Tkachenko Mykola Vasyliovych
Назва патенту російськоюПривод подачи
Автори російськоюПестунов Владимир Михайлович, Ткаченко Николай Васильевич
МПК / Мітки
МПК: B23Q 5/00
Код посилання
