Акустична конструкція модульна

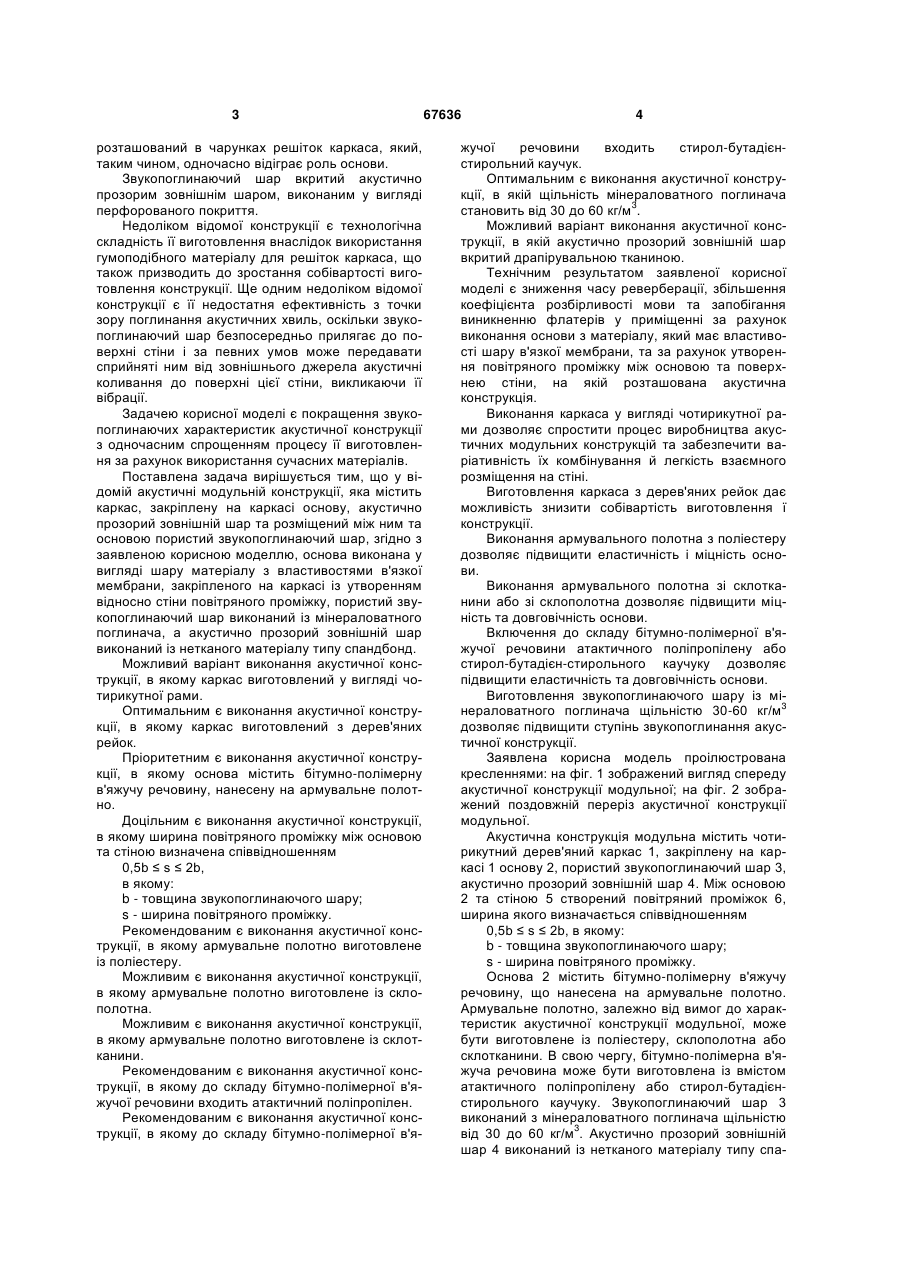

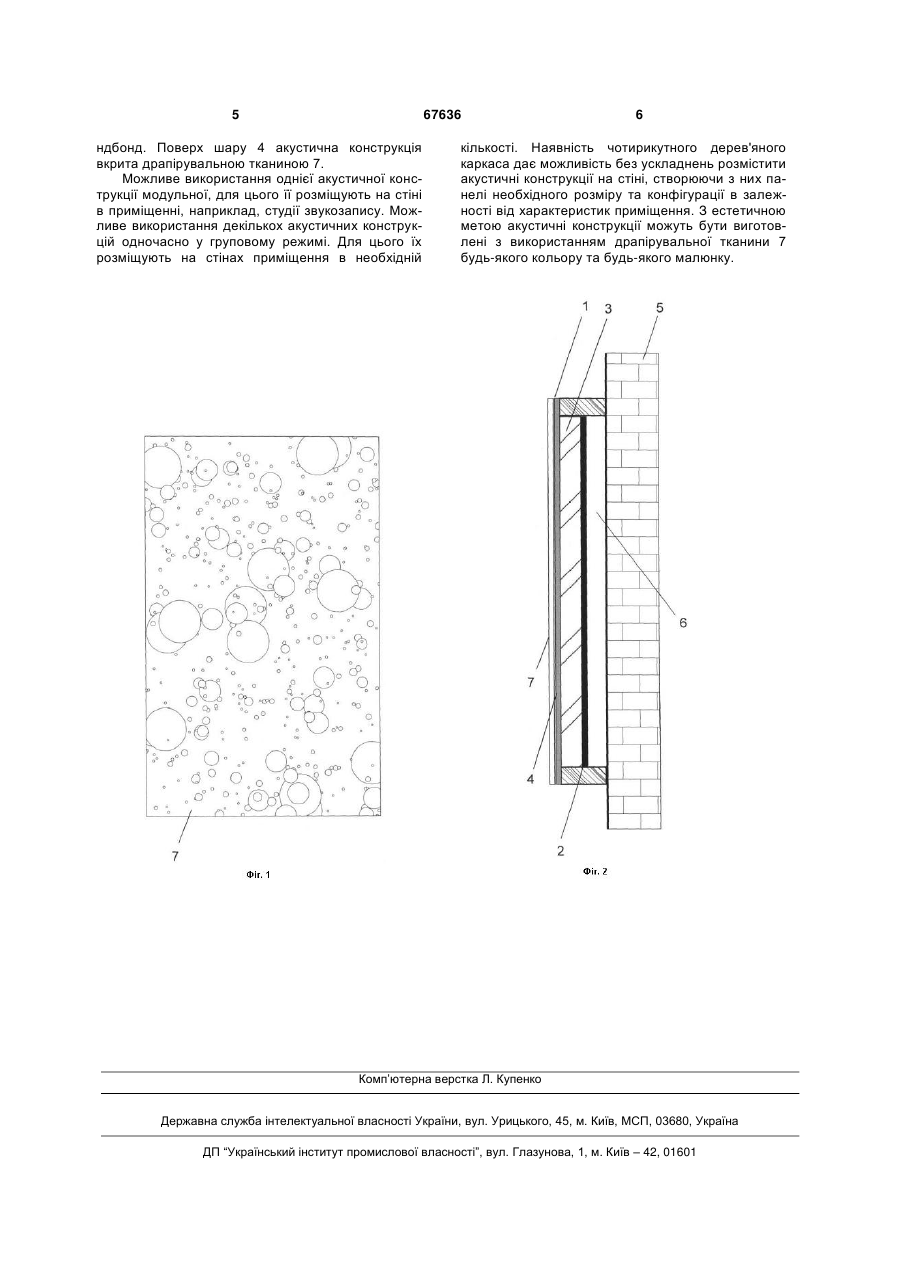

1. Акустична конструкція модульна, що містить каркас, закріплену на каркасі основу, акустично прозорий зовнішній шар та розміщений між ним та основою пористий звукопоглинаючий шар, яка відрізняється тим, що основа виконана у вигляді шару матеріалу з властивостями в'язкої мембрани, закріпленого на каркасі із утворенням відносно стіни повітряного проміжку, пористий звукопоглинаючий шар виконаний із мінераловатного поглинача, а акустично прозорий зовнішній шар виконаний із нетканого матеріалу типу спандбонд. 2. Конструкція за п. 1, яка відрізняється тим, що каркас виконаний у вигляді чотирикутної рами. 3. Конструкція за п. 1, яка відрізняється тим, що каркас виконаний з дерев'яних рейок. 4. Конструкція за п. 1, яка відрізняється тим, що основа містить бітумно-полімерну в'яжучу речовину, нанесену на армувальне полотно. U 2 (19) 1 3 розташований в чарунках решіток каркаса, який, таким чином, одночасно відіграє роль основи. Звукопоглинаючий шар вкритий акустично прозорим зовнішнім шаром, виконаним у вигляді перфорованого покриття. Недоліком відомої конструкції є технологічна складність її виготовлення внаслідок використання гумоподібного матеріалу для решіток каркаса, що також призводить до зростання собівартості виготовлення конструкції. Ще одним недоліком відомої конструкції є її недостатня ефективність з точки зору поглинання акустичних хвиль, оскільки звукопоглинаючий шар безпосередньо прилягає до поверхні стіни і за певних умов може передавати сприйняті ним від зовнішнього джерела акустичні коливання до поверхні цієї стіни, викликаючи її вібрації. Задачею корисної моделі є покращення звукопоглинаючих характеристик акустичної конструкції з одночасним спрощенням процесу її виготовлення за рахунок використання сучасних матеріалів. Поставлена задача вирішується тим, що у відомій акустичні модульній конструкції, яка містить каркас, закріплену на каркасі основу, акустично прозорий зовнішній шар та розміщений між ним та основою пористий звукопоглинаючий шар, згідно з заявленою корисною моделлю, основа виконана у вигляді шару матеріалу з властивостями в'язкої мембрани, закріпленого на каркасі із утворенням відносно стіни повітряного проміжку, пористий звукопоглинаючий шар виконаний із мінераловатного поглинача, а акустично прозорий зовнішній шар виконаний із нетканого матеріалу типу спандбонд. Можливий варіант виконання акустичної конструкції, в якому каркас виготовлений у вигляді чотирикутної рами. Оптимальним є виконання акустичної конструкції, в якому каркас виготовлений з дерев'яних рейок. Пріоритетним є виконання акустичної конструкції, в якому основа містить бітумно-полімерну в'яжучу речовину, нанесену на армувальне полотно. Доцільним є виконання акустичної конструкції, в якому ширина повітряного проміжку між основою та стіною визначена співвідношенням 0,5b ≤ s ≤ 2b, в якому: b - товщина звукопоглинаючого шару; s - ширина повітряного проміжку. Рекомендованим є виконання акустичної конструкції, в якому армувальне полотно виготовлене із поліестеру. Можливим є виконання акустичної конструкції, в якому армувальне полотно виготовлене із склополотна. Можливим є виконання акустичної конструкції, в якому армувальне полотно виготовлене із склотканини. Рекомендованим є виконання акустичної конструкції, в якому до складу бітумно-полімерної в'яжучої речовини входить атактичний поліпропілен. Рекомендованим є виконання акустичної конструкції, в якому до складу бітумно-полімерної в'я 67636 4 жучої речовини входить стирол-бутадієнстирольний каучук. Оптимальним є виконання акустичної конструкції, в якій щільність мінераловатного поглинача 3 становить від 30 до 60 кг/м . Можливий варіант виконання акустичної конструкції, в якій акустично прозорий зовнішній шар вкритий драпірувальною тканиною. Технічним результатом заявленої корисної моделі є зниження часу реверберації, збільшення коефіцієнта розбірливості мови та запобігання виникненню флатерів у приміщенні за рахунок виконання основи з матеріалу, який має властивості шару в'язкої мембрани, та за рахунок утворення повітряного проміжку між основою та поверхнею стіни, на якій розташована акустична конструкція. Виконання каркаса у вигляді чотирикутної рами дозволяє спростити процес виробництва акустичних модульних конструкцій та забезпечити варіативність їх комбінування й легкість взаємного розміщення на стіні. Виготовлення каркаса з дерев'яних рейок дає можливість знизити собівартість виготовлення ї конструкції. Виконання армувального полотна з поліестеру дозволяє підвищити еластичність і міцність основи. Виконання армувального полотна зі склотканини або зі склополотна дозволяє підвищити міцність та довговічність основи. Включення до складу бітумно-полімерної в'яжучої речовини атактичного поліпропілену або стирол-бутадієн-стирольного каучуку дозволяє підвищити еластичність та довговічність основи. Виготовлення звукопоглинаючого шару із мі3 нераловатного поглинача щільністю 30-60 кг/м дозволяє підвищити ступінь звукопоглинання акустичної конструкції. Заявлена корисна модель проілюстрована кресленнями: на фіг. 1 зображений вигляд спереду акустичної конструкції модульної; на фіг. 2 зображений поздовжній переріз акустичної конструкції модульної. Акустична конструкція модульна містить чотирикутний дерев'яний каркас 1, закріплену на каркасі 1 основу 2, пористий звукопоглинаючий шар 3, акустично прозорий зовнішній шар 4. Між основою 2 та стіною 5 створений повітряний проміжок 6, ширина якого визначається співвідношенням 0,5b ≤ s ≤ 2b, в якому: b - товщина звукопоглинаючого шару; s - ширина повітряного проміжку. Основа 2 містить бітумно-полімерну в'яжучу речовину, що нанесена на армувальне полотно. Армувальне полотно, залежно від вимог до характеристик акустичної конструкції модульної, може бути виготовлене із поліестеру, склополотна або склотканини. В свою чергу, бітумно-полімерна в'яжуча речовина може бути виготовлена із вмістом атактичного поліпропілену або стирол-бутадієнстирольного каучуку. Звукопоглинаючий шар 3 виконаний з мінераловатного поглинача щільністю 3 від 30 до 60 кг/м . Акустично прозорий зовнішній шар 4 виконаний із нетканого матеріалу типу спа 5 67636 ндбонд. Поверх шару 4 акустична конструкція вкрита драпірувальною тканиною 7. Можливе використання однієї акустичної конструкції модульної, для цього її розміщують на стіні в приміщенні, наприклад, студії звукозапису. Можливе використання декількох акустичних конструкцій одночасно у груповому режимі. Для цього їх розміщують на стінах приміщення в необхідній 6 кількості. Наявність чотирикутного дерев'яного каркаса дає можливість без ускладнень розмістити акустичні конструкції на стіні, створюючи з них панелі необхідного розміру та конфігурації в залежності від характеристик приміщення. З естетичною метою акустичні конструкції можуть бути виготовлені з використанням драпірувальної тканини 7 будь-якого кольору та будь-якого малюнку. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
