З’єднуваний в ряд каркас камери розподільного пристрою для багатокамерних розподільних пристроїв

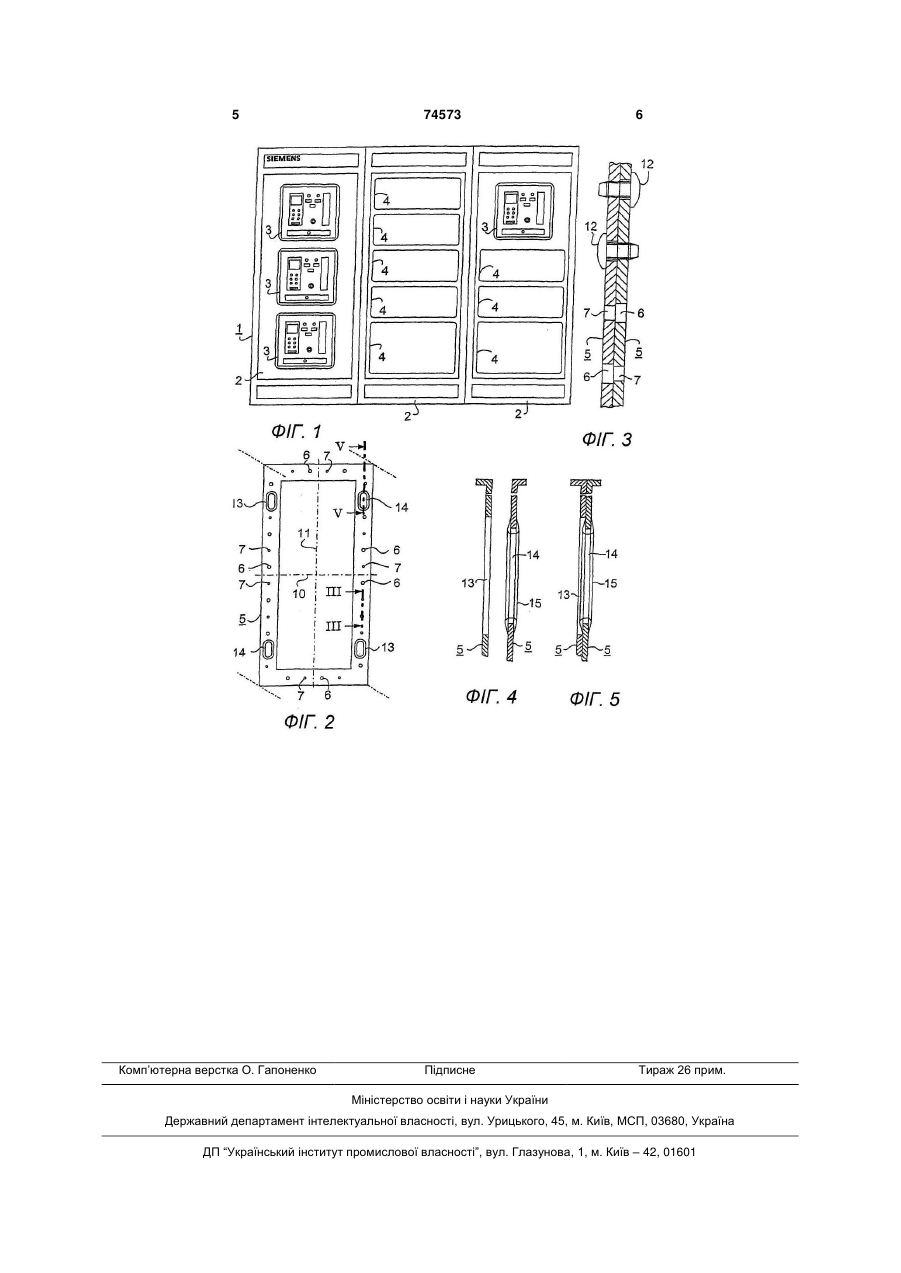

1. З'єднуваний в ряд каркас камери розподільного пристрою для багатокамерного розподільного пристрою (1), що має бічні рами (5) і поперечини, що з’єднують бічні рами, причому бічні рами мають системну перфорацію для встановлення з'єднувальних і/чи кріпильних елементів, який відрізняється тим, що системна перфорація містить поперемінно більші отвори (6) і менші отвори (7), причому більші отвори і менші отворі розміщені несиметрично таким чином, що відносно глибинної осі (10) і висотної осі (11) бічної рами (5) на C2 2 (19) 1 3 74573 4 вість здійснювати необхідні для з'єднання каркасів ванням. Як приклад ліва камера розподільного операції тільки з одного боку. Для цього доцільно пристрою 2 містить три силових вимикачі 3, розрозраховувати менші отвори відповідно до діаметашовані один над іншим, середня камера 2 має тра серцевини самонарізних гвинтів, а великі кілька висувних приладових вставок чи висувних отвори як прохідні отвори для гвинтів. Завдяки приладових блоків 4, а права камера 2 містить цьому відпадає необхідність у будь-яких гайках. комбінацію силового вимикача 3 з висувними приУ той час як окремі камери розподільного приладовими вставками чи висувними приладовими строю чи шафи комплектного розподільного приблоками 4. Відомим чином кількість камер розпострою є працездатними блоками, у багатокамердільного пристрою, їх обладнання комутаційними них розподільних пристроях може виникнути приладами і комбінаціями комутаційних приладів, необхідність реалізації бажаних функцій за допоа також ширина камер розподільного пристрою могою керуючої електропроводки, що з'єднує дві може бути узгоджена з існуючою потребою. На чи більше камери розподільного пристрою. Тоді противагу цьому висота і глибина камер розподімає бути вирішена задача прокладки цієї керуючої льного пристрою є, як правило, однаковою. Кожна електропроводки між камерами розподільного з камер розподільного пристрою містить для встапристрою так, щоб вона, з одного боку, була доновлення названого приладового устаткування сить захищена і надійна в роботі і, з іншого боку, каркас, що складається з бічних рам згідно з Фіг.2 і не перешкоджала вбудовуванню апаратури. Відоз'єднуючих ці бічні рами поперечин. ме прокладання одного чи декількох кабельних Суттєве для винаходу виконання системної каналів усередині обмеженого бічними рамами перфорації бічних рам 5 згідно з Фіг.2 нижче пояспростору. При цьому варто враховувати, що цей нюється більш докладно. Як можна зрозуміти, біпростір частково може бути зайнятий системою льші і менші отвори 6 і 7, і, відповідно, 13 і 14 черзбірних шин, що простягається через кілька камер гуються один з одним. Істотним при цьому є те, що розподільного пристрою. більші отвори 6 і менші отвори 7 розташовані неВ іншій формі виконання винаходу прокладансиметрично відносно глибинної осі 10 і висотної ня електропроводки, що виходить за межі однієї осі 11. Як приклад розглянемо отвори, розміщені камери, може бути полегшене за рахунок того, що вище глибинної осі 10. При цьому можна бачити, системна перфорація для прокладки електропрощо більшому отвору 6 у лівій балці бічної рами 5 водки, яка з'єднує щонайменше дві камери розпопротистоїть менший отвір 7 у правій балці бічної дільного пристрою, містить додаткові отвори. У рами 5. Відповідно після цього за більшим отвотакий спосіб не займається простір, охоплений ром 6 у лівій балці бічної рами 5 йде менший отвір рамами. Одночасно електропроводка лежить там, 7, якому в правій балці бічної рами 5 протистоїть де монтажні канали, необхідні для її прокладення, більший отвір 6. можуть закріплюватися найпростіше. Відповідний розподіл більших і менших отвоВідповідні один одному отвори для електропрів дотриманий і відносно висотної осі 11. Наслідроводки в прилеглих бічних рамах кожен мають ком такого розташування отворів є те, що при згідно з принципом винаходу також різний розмір. з'єднанні двох однакових обернених одна до іншої Це може бути використано в рамках винаходу для бічних рам 5 - як у разі з'єднання в ряд каркасів захисту електропроводки від ушкоджень, а саме для утворення багатокамерного розподільного таким чином, що менші з отворів для електропропристрою - кожному більшому отвору б відповідає водки оснащені прохідними вставками, що слуменший отвір 7. Як фрагмент на Фіг.3 зображений жать для покриття кромок, а великі отвори для переріз Ill-Ill на Фіг.2. При цьому для застосування електропроводки узгоджені з більшими розмірами самонарізних гвинтів 12, наприклад, борознистих прохідної вставки. У такий спосіб за рахунок прохігвинтів, розміри великих отворів 6 розраховані як дних вставок між сусідніми бічними рамами каркапрохідні отвори для гвинтів 12, у той час як менші сів не виникає ніякого зайвого зазору. отвори 7 відповідають діаметру серцевини гвинтів Винахід пояснюється нижче більш докладно 12. Оскільки ніякі гайки не потрібні, сусідні каркаси .за допомогою прикладу виконання, представленоможуть бути з'єднані за допомогою операцій, що го на фігурах. На них зображено: виконуються тільки з боку одного з каркасів. Фігура 1 низьковольтний розподільний приУ системну перфорацію бічних рам 5 введені стрій, що складається з трьох камер розподільного додаткові отвори 13 і 14, призначені для прийому пристрою. електропроводки, що з'єднує принаймні дві сусідні Фігура 2 бічна рама каркаса камери розподікамери розподільного пристрою. Ці, переважно льного пристрою згідно з Фіг.1. подібні до видовжених пазів, отвори виконані побФігура 3 з'єднання двох сусідніх каркасів у збілизу верхньої і нижньої балки бічних рам 5. Менші льшеному перерізі двох прилеглих одна до іншої отвори 14 оснащені прохідною вставкою, що забічних рам згідно з Фіг.2. безпечує захист прохідних проводів від ушкодженФігура 4 фрагмент бічних рам згідно з Фіг.2 в ня їхньої ізоляції. У з'єднаному стані сусідніх каробласті додаткових отворів, що служать для прикасів згідно з Фіг.5 (переріз V-V на Фіг.2) прохідна йому електропроводки. вставка 15 меншого отвору 14 занурюється в біФігура 5 частини, показані на Фіг.4, представльший отвір 13 і прикриває тим самим також більлені без зазору, тобто в положенні з'єднаних одна ший отвір 13. За рахунок взаємного узгодження з іншою бічних рам каркасів (переріз V-V на Фіг.2). отворів 13 і 14, а також прохідної вставки 15 досяЗображений на Фіг.1 низьковольтний розподільний гається можливість з'єднання прилеглих одна до пристрій 1 має три камери 2, що які необхідності іншої бічних рами 5 без зазору, як це наочно ілюсобладнані комутаційними приладами й устаткутрує Фіг.5. 5 Комп’ютерна верстка О. Гапоненко 74573 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
