Сепаратор магнітний стержневий ротаційний

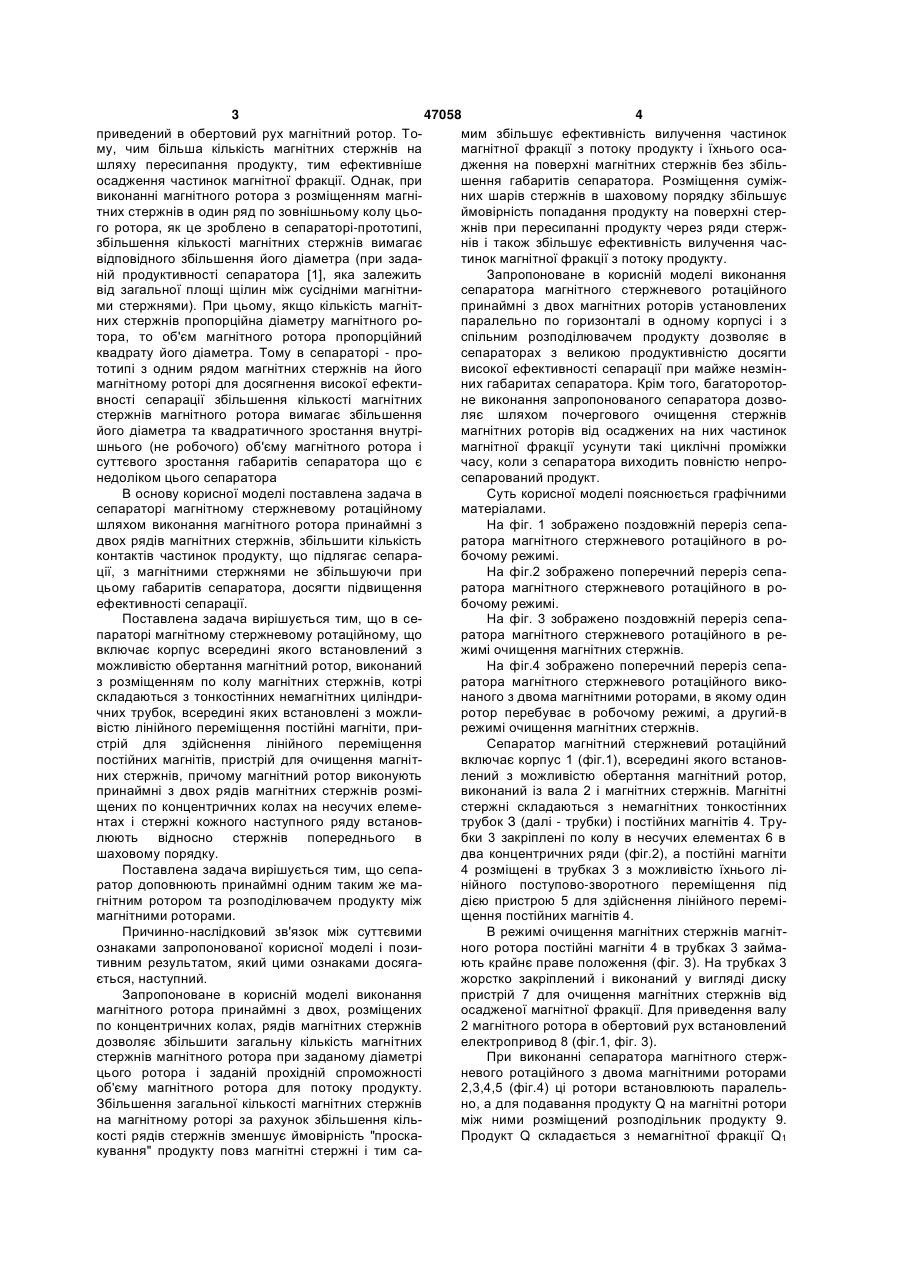

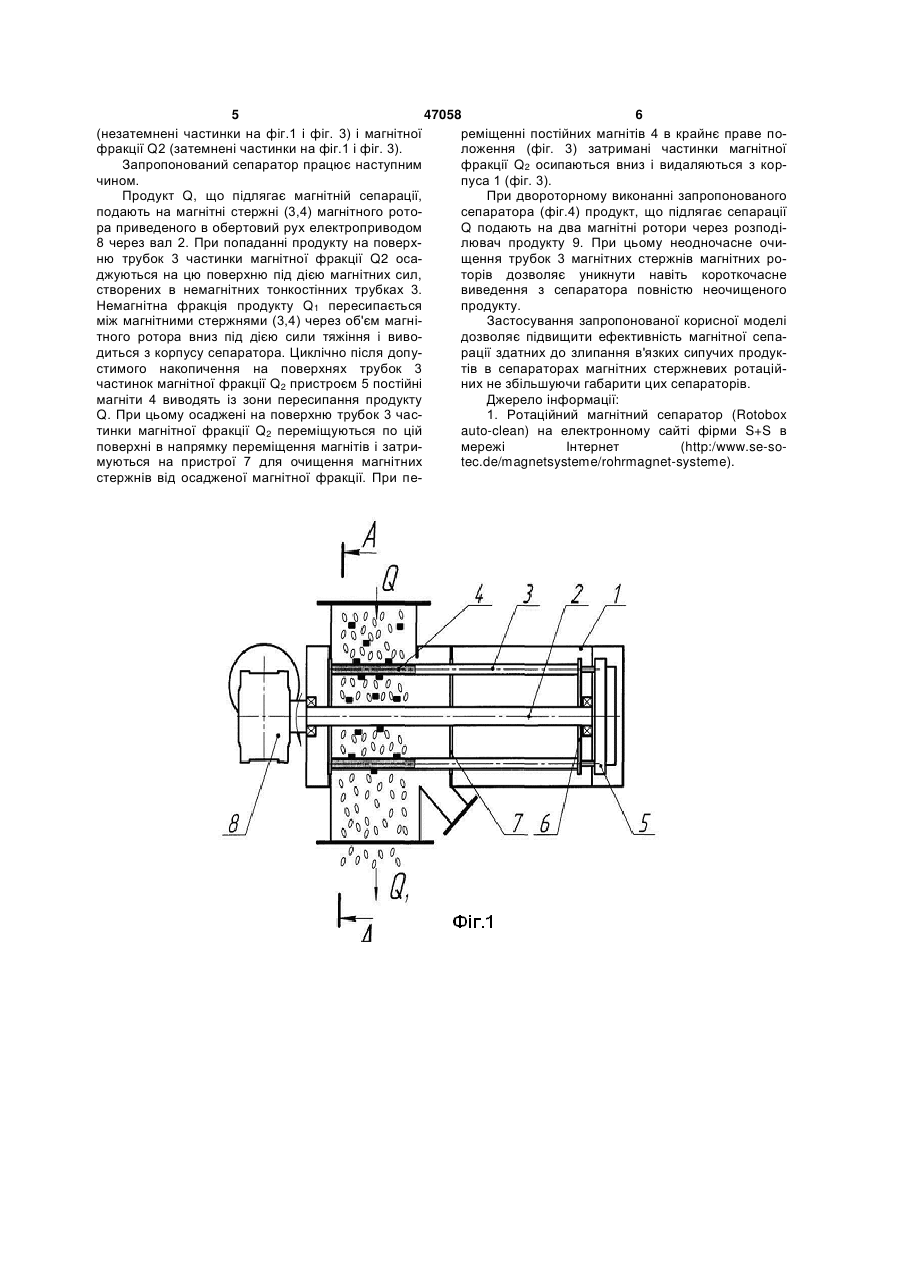

1. Сепаратор магнітний стержневий ротаційний, що включає корпус, всередині якого встановлений з можливістю обертання магнітний ротор, виконаний з розміщенням по колу магнітних стержнів, котрі складаються з тонкостінних немагнітних 3 47058 4 приведений в обертовий рух магнітний ротор. Томим збільшує ефективність вилучення частинок му, чим більша кількість магнітних стержнів на магнітної фракції з потоку продукту і їхнього осашляху пересипання продукту, тим ефективніше дження на поверхні магнітних стержнів без збільосадження частинок магнітної фракції. Однак, при шення габаритів сепаратора. Розміщення суміжвиконанні магнітного ротора з розміщенням магніних шарів стержнів в шаховому порядку збільшує тних стержнів в один ряд по зовнішньому колу цьоймовірність попадання продукту на поверхні стерго ротора, як це зроблено в сепараторі-прототипі, жнів при пересипанні продукту через ряди стержзбільшення кількості магнітних стержнів вимагає нів і також збільшує ефективність вилучення часвідповідного збільшення його діаметра (при задатинок магнітної фракції з потоку продукту. ній продуктивності сепаратора [1], яка залежить Запропоноване в корисній моделі виконання від загальної площі щілин між сусідніми магнітнисепаратора магнітного стержневого ротаційного ми стержнями). При цьому, якщо кількість магнітпринаймні з двох магнітних роторів установлених них стержнів пропорційна діаметру магнітного ропаралельно по горизонталі в одному корпусі і з тора, то об'єм магнітного ротора пропорційний спільним розподілювачем продукту дозволяє в квадрату його діаметра. Тому в сепараторі - просепараторах з великою продуктивністю досягти тотипі з одним рядом магнітних стержнів на його високої ефективності сепарації при майже незмінмагнітному роторі для досягнення високої ефектиних габаритах сепаратора. Крім того, багатороторвності сепарації збільшення кількості магнітних не виконання запропонованого сепаратора дозвостержнів магнітного ротора вимагає збільшення ляє шляхом почергового очищення стержнів його діаметра та квадратичного зростання внутрімагнітних роторів від осаджених на них частинок шнього (не робочого) об'єму магнітного ротора і магнітної фракції усунути такі циклічні проміжки суттєвого зростання габаритів сепаратора що є часу, коли з сепаратора виходить повністю непронедоліком цього сепаратора сепарований продукт. В основу корисної моделі поставлена задача в Суть корисної моделі пояснюється графічними сепараторі магнітному стержневому ротаційному матеріалами. шляхом виконання магнітного ротора принаймні з На фіг. 1 зображено поздовжній переріз сепадвох рядів магнітних стержнів, збільшити кількість ратора магнітного стержневого ротаційного в роконтактів частинок продукту, що підлягає сепарабочому режимі. ції, з магнітними стержнями не збільшуючи при На фіг.2 зображено поперечний переріз сепацьому габаритів сепаратора, досягти підвищення ратора магнітного стержневого ротаційного в роефективності сепарації. бочому режимі. Поставлена задача вирішується тим, що в сеНа фіг. 3 зображено поздовжній переріз сепапараторі магнітному стержневому ротаційному, що ратора магнітного стержневого ротаційного в ревключає корпус всередині якого встановлений з жимі очищення магнітних стержнів. можливістю обертання магнітний ротор, виконаний На фіг.4 зображено поперечний переріз сепаз розміщенням по колу магнітних стержнів, котрі ратора магнітного стержневого ротаційного викоскладаються з тонкостінних немагнітних циліндринаного з двома магнітними роторами, в якому один чних трубок, всередині яких встановлені з можлиротор перебуває в робочому режимі, а другий-в вістю лінійного переміщення постійні магніти, прирежимі очищення магнітних стержнів. стрій для здійснення лінійного переміщення Сепаратор магнітний стержневий ротаційний постійних магнітів, пристрій для очищення магнітвключає корпус 1 (фіг.1), всередині якого встановних стержнів, причому магнітний ротор виконують лений з можливістю обертання магнітний ротор, принаймні з двох рядів магнітних стержнів розмівиконаний із вала 2 і магнітних стержнів. Магнітні щених по концентричних колах на несучих елеместержні складаються з немагнітних тонкостінних нтах і стержні кожного наступного ряду встановтрубок З (далі - трубки) і постійних магнітів 4. Трулюють відносно стержнів попереднього в бки 3 закріплені по колу в несучих елементах 6 в шаховому порядку. два концентричних ряди (фіг.2), а постійні магніти Поставлена задача вирішується тим, що сепа4 розміщені в трубках 3 з можливістю їхнього ліратор доповнюють принаймні одним таким же манійного поступово-зворотного переміщення під гнітним ротором та розподілювачем продукту між дією пристрою 5 для здійснення лінійного перемімагнітними роторами. щення постійних магнітів 4. Причинно-наслідковий зв'язок між суттєвими В режимі очищення магнітних стержнів магнітознаками запропонованої корисної моделі і позиного ротора постійні магніти 4 в трубках 3 займативним результатом, який цими ознаками досягають крайнє праве положення (фіг. 3). На трубках 3 ється, наступний. жорстко закріплений і виконаний у вигляді диску Запропоноване в корисній моделі виконання пристрій 7 для очищення магнітних стержнів від магнітного ротора принаймні з двох, розміщених осадженої магнітної фракції. Для приведення валу по концентричних колах, рядів магнітних стержнів 2 магнітного ротора в обертовий рух встановлений дозволяє збільшити загальну кількість магнітних електропривод 8 (фіг.1, фіг. 3). стержнів магнітного ротора при заданому діаметрі При виконанні сепаратора магнітного стержцього ротора і заданій прохідній спроможності невого ротаційного з двома магнітними роторами об'єму магнітного ротора для потоку продукту. 2,3,4,5 (фіг.4) ці ротори встановлюють паралельЗбільшення загальної кількості магнітних стержнів но, а для подавання продукту Q на магнітні ротори на магнітному роторі за рахунок збільшення кільміж ними розміщений розподільник продукту 9. кості рядів стержнів зменшує ймовірність "проскаПродукт Q складається з немагнітної фракції Q1 кування" продукту повз магнітні стержні і тим са 5 47058 6 (незатемнені частинки на фіг.1 і фіг. 3) і магнітної реміщенні постійних магнітів 4 в крайнє праве пофракції Q2 (затемнені частинки на фіг.1 і фіг. 3). ложення (фіг. 3) затримані частинки магнітної Запропонований сепаратор працює наступним фракції Q2 осипаються вниз і видаляються з корчином. пуса 1 (фіг. 3). Продукт Q, що підлягає магнітній сепарації, При двороторному виконанні запропонованого подають на магнітні стержні (3,4) магнітного ротосепаратора (фіг.4) продукт, що підлягає сепарації ра приведеного в обертовий рух електроприводом Q подають на два магнітні ротори через розподі8 через вал 2. При попаданні продукту на поверхлювач продукту 9. При цьому неодночасне очиню трубок 3 частинки магнітної фракції Q2 осащення трубок 3 магнітних стержнів магнітних роджуються на цю поверхню під дією магнітних сил, торів дозволяє уникнути навіть короткочасне створених в немагнітних тонкостінних трубках 3. виведення з сепаратора повністю неочищеного Немагнітна фракція продукту Q1 пересипається продукту. між магнітними стержнями (3,4) через об'єм магніЗастосування запропонованої корисної моделі тного ротора вниз під дією сили тяжіння і виводозволяє підвищити ефективність магнітної сепадиться з корпусу сепаратора. Циклічно після допурації здатних до злипання в'язких сипучих продукстимого накопичення на поверхнях трубок 3 тів в сепараторах магнітних стержневих ротаційчастинок магнітної фракції Q2 пристроєм 5 постійні них не збільшуючи габарити цих сепараторів. магніти 4 виводять із зони пересипання продукту Джерело інформації: Q. При цьому осаджені на поверхню трубок 3 час1. Ротаційний магнітний сепаратор (Rotobox тинки магнітної фракції Q2 переміщуються по цій auto-clean) на електронному сайті фірми S+S в поверхні в напрямку переміщення магнітів і затримережі Інтернет (http:/www.se-soмуються на пристрої 7 для очищення магнітних tec.de/magnetsysteme/rohrmagnet-systeme). стержнів від осадженої магнітної фракції. При пе 7 Комп’ютерна верстка Г. Паяльніков 47058 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
