Композиція для виготовлення вібропоглинального матеріалу

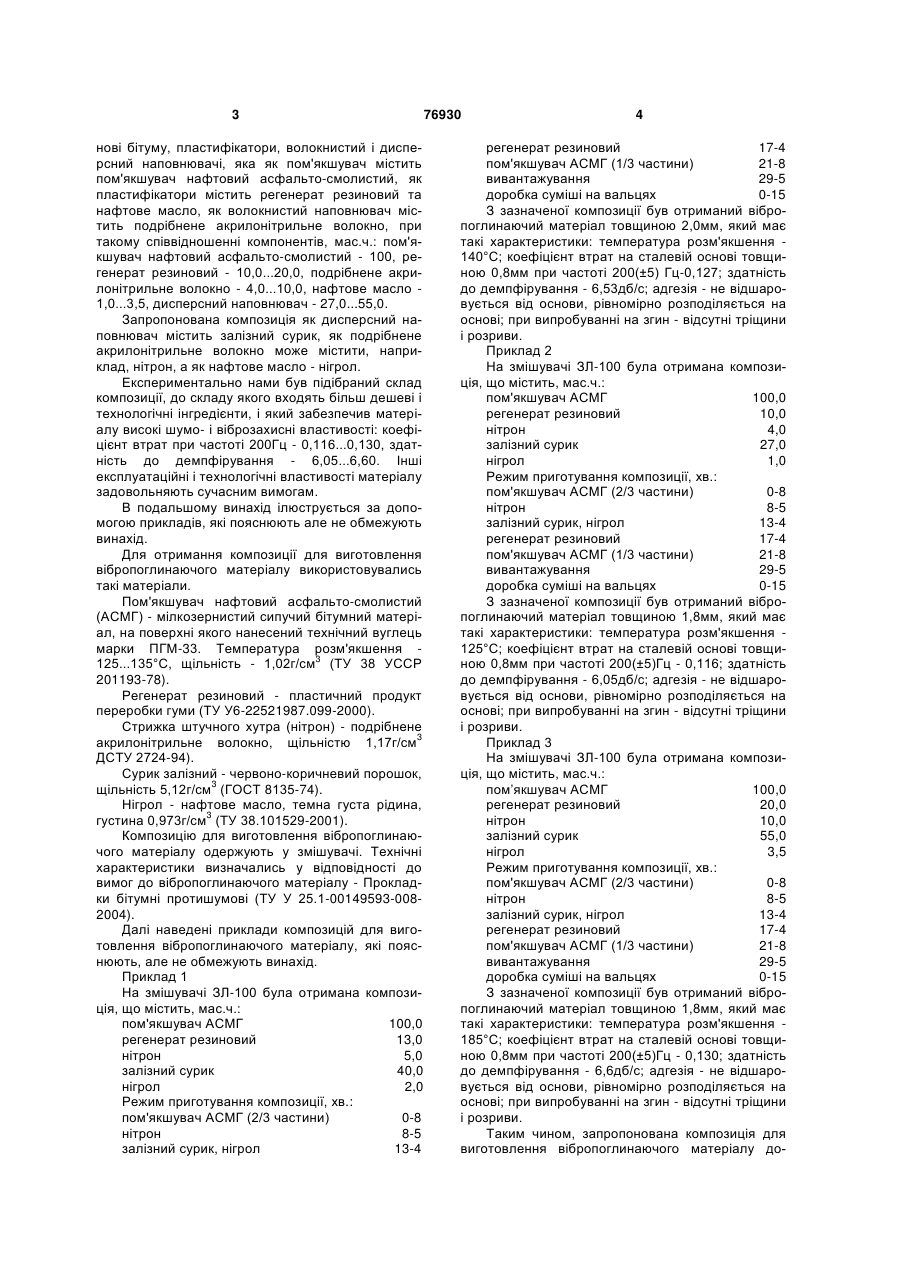

1. Композиція для виготовлення вібропоглинального матеріалу, що містить пом'якшувач на основі бітуму, пластифікатори, волокнистий і дисперсний наповнювачі, яка відрізняється тим, що як пом'якшувач на основі бітуму містить пом'якшувач нафтовий асфальто-смолистий, як пластифі C2 2 (19) 1 3 нові бітуму, пластифікатори, волокнистий і дисперсний наповнювачі, яка як пом'якшувач містить пом'якшувач нафтовий асфальто-смолистий, як пластифікатори містить регенерат резиновий та нафтове масло, як волокнистий наповнювач містить подрібнене акрилонітрильне волокно, при такому співвідношенні компонентів, мас.ч.: пом'якшувач нафтовий асфальто-смолистий - 100, регенерат резиновий - 10,0...20,0, подрібнене акрилонітрильне волокно - 4,0...10,0, нафтове масло 1,0...3,5, дисперсний наповнювач - 27,0...55,0. Запропонована композиція як дисперсний наповнювач містить залізний сурик, як подрібнене акрилонітрильне волокно може містити, наприклад, нітрон, а як нафтове масло - нігрол. Експериментально нами був підібраний склад композиції, до складу якого входять більш дешеві і технологічні інгредієнти, і який забезпечив матеріалу високі шумо- і віброзахисні властивості: коефіцієнт втрат при частоті 200Гц - 0,116...0,130, здатність до демпфірування - 6,05...6,60. Інші експлуатаційні і технологічні властивості матеріалу задовольняють сучасним вимогам. В подальшому винахід ілюструється за допомогою прикладів, які пояснюють але не обмежують винахід. Для отримання композиції для виготовлення вібропоглинаючого матеріалу використовувались такі матеріали. Пом'якшувач нафтовий асфальто-смолистий (АСМГ) - мілкозернистий сипучий бітумний матеріал, на поверхні якого нанесений технічний вуглець марки ПГМ-33. Температура розм'якшення 125...135°С, щільність - 1,02г/см3 (ТУ 38 УССР 201193-78). Регенерат резиновий - пластичний продукт переробки гуми (ТУ У6-22521987.099-2000). Стрижка штучного хутра (нітрон) - подрібнене акрилонітрильне волокно, щільністю 1,17г/см3 ДСТУ 2724-94). Сурик залізний - червоно-коричневий порошок, щільність 5,12г/см3 (ГОСТ 8135-74). Нігрол - нафтове масло, темна густа рідина, густина 0,973г/см3 (ТУ 38.101529-2001). Композицію для виготовлення вібропоглинаючого матеріалу одержують у змішувачі. Технічні характеристики визначались у відповідності до вимог до вібропоглинаючого матеріалу - Прокладки бітумні протишумові (ТУ У 25.1-00149593-0082004). Далі наведені приклади композицій для виготовлення вібропоглинаючого матеріалу, які пояснюють, але не обмежують винахід. Приклад 1 На змішувачі ЗЛ-100 була отримана композиція, що містить, мас.ч.: пом'якшувач АСМГ 100,0 регенерат резиновий 13,0 нітрон 5,0 залізний сурик 40,0 нігрол 2,0 Режим приготування композиції, хв.: пом'якшувач АСМГ (2/3 частини) 0-8 нітрон 8-5 залізний сурик, нігрол 13-4 76930 4 регенерат резиновий 17-4 пом'якшувач АСМГ (1/3 частини) 21-8 вивантажування 29-5 доробка суміші на вальцях 0-15 З зазначеної композиції був отриманий вібропоглинаючий матеріал товщиною 2,0мм, який має такі характеристики: температура розм'якшення 140°С; коефіцієнт втрат на сталевій основі товщиною 0,8мм при частоті 200(±5) Гц-0,127; здатність до демпфірування - 6,53дб/с; адгезія - не відшаровується від основи, рівномірно розподіляється на основі; при випробуванні на згин - відсутні тріщини і розриви. Приклад 2 На змішувачі ЗЛ-100 була отримана композиція, що містить, мас.ч.: пом'якшувач АСМГ 100,0 регенерат резиновий 10,0 нітрон 4,0 залізний сурик 27,0 нігрол 1,0 Режим приготування композиції, хв.: пом'якшувач АСМГ (2/3 частини) 0-8 нітрон 8-5 залізний сурик, нігрол 13-4 регенерат резиновий 17-4 пом'якшувач АСМГ (1/3 частини) 21-8 вивантажування 29-5 доробка суміші на вальцях 0-15 З зазначеної композиції був отриманий вібропоглинаючий матеріал товщиною 1,8мм, який має такі характеристики: температура розм'якшення 125°С; коефіцієнт втрат на сталевій основі товщиною 0,8мм при частоті 200(±5)Гц - 0,116; здатність до демпфірування - 6,05дб/с; адгезія - не відшаровується від основи, рівномірно розподіляється на основі; при випробуванні на згин - відсутні тріщини і розриви. Приклад 3 На змішувачі ЗЛ-100 була отримана композиція, що містить, мас.ч.: пом’якшувач АСМГ 100,0 регенерат резиновий 20,0 нітрон 10,0 залізний сурик 55,0 нігрол 3,5 Режим приготування композиції, хв.: пом'якшувач АСМГ (2/3 частини) 0-8 нітрон 8-5 залізний сурик, нігрол 13-4 регенерат резиновий 17-4 пом'якшувач АСМГ (1/3 частини) 21-8 вивантажування 29-5 доробка суміші на вальцях 0-15 З зазначеної композиції був отриманий вібропоглинаючий матеріал товщиною 1,8мм, який має такі характеристики: температура розм'якшення 185°С; коефіцієнт втрат на сталевій основі товщиною 0,8мм при частоті 200(±5)Гц - 0,130; здатність до демпфірування - 6,6дб/с; адгезія - не відшаровується від основи, рівномірно розподіляється на основі; при випробуванні на згин - відсутні тріщини і розриви. Таким чином, запропонована композиція для виготовлення вібропоглинаючого матеріалу до 5 76930 зволяє підвищити вібропоглинаючі властивості одержаного матеріалу при використанні більш технологічних і безпечних вихідних матеріалів. Завдяки своїм властивостям, композиція може ефективно використовуватися для виготовлення Комп’ютерна верстка М. Ломалова 6 такого вібропоглинаючого матеріалу як прокладки протишумові, що призначені для шумоізоляції салонів, кабін, зниження вібрації кузовів тракторів, сільськогосподарських, землерийних машин та транспортних засобів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
