Багатоканальний антенний пристрій з конічним скануванням діаграм направленості

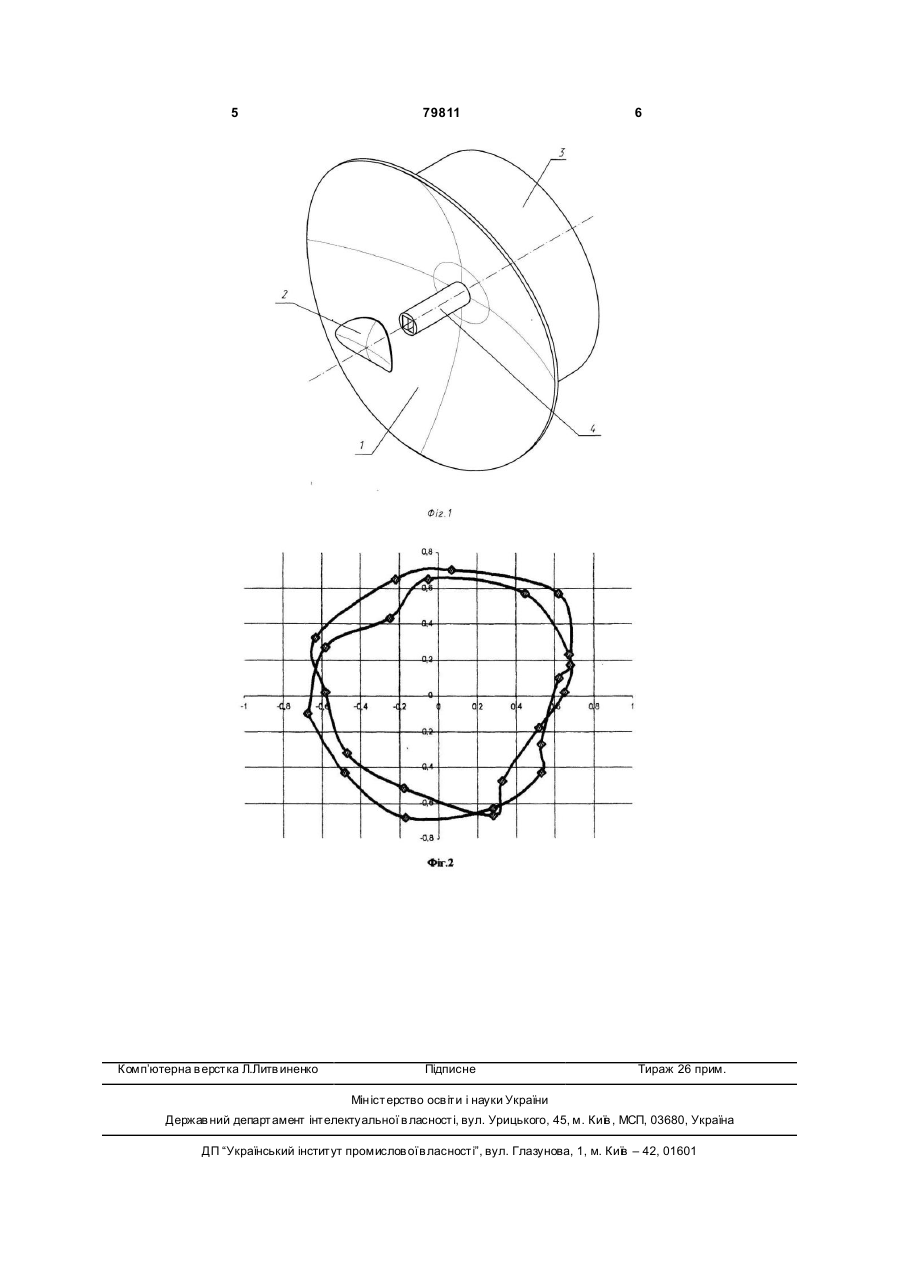

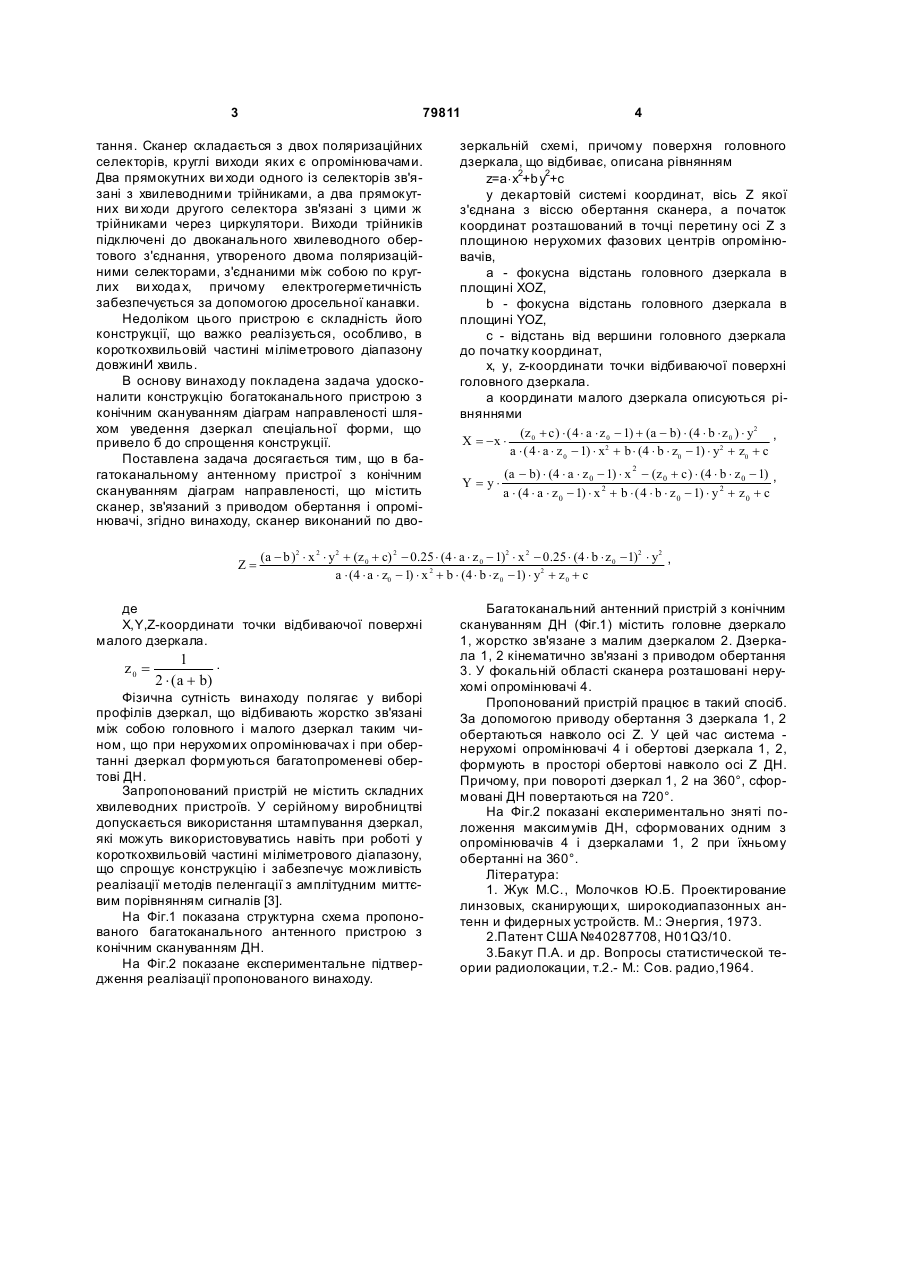

Багатоканальний антенний пристрій з конічним скануванням діаграм направленості, що містить сканер, зв'язаний з приводом обертання, і опромінювачі, який відрізняється тим, що сканер виконаний по дводзеркальній схемі, причому по 2 3 79811 тання. Сканер складається з двох поляризаційних селекторів, круглі виходи яких є опромінювачами. Два прямокутних ви ходи одного із селекторів зв'язані з хвилеводними трійниками, а два прямокутних ви ходи другого селектора зв'язані з цими ж трійниками через циркулятори. Виходи трійників підключені до двоканального хвилеводного обертового з'єднання, утвореного двома поляризаційними селекторами, з'єднаними між собою по круглих ви хода х, причому електрогерметичність забезпечується за допомогою дросельної канавки. Недоліком цього пристрою є складність його конструкції, що важко реалізується, особливо, в короткохвильовій частині міліметрового діапазону довжинИ хвиль. В основу винаходу покладена задача удосконалити конструкцію богатоканального пристрою з конічним скануванням діаграм направленості шляхом уведення дзеркал спеціальної форми, що привело б до спрощення конструкції. Поставлена задача досягається тим, що в багатоканальному антенному пристрої з конічним скануванням діаграм направленості, що містить сканер, зв'язаний з приводом обертання і опромінювачі, згідно винаходу, сканер виконаний по двоZ= зеркальній схемі, причому поверхня головного дзеркала, що відбиває, описана рівнянням z=а×х2+b y2+c у декартовій системі координат, вісь Z якої з'єднана з віссю обертання сканера, а початок координат розташований в точці перетину осі Z з площиною нерухомих фазових центрів опромінювачів, а - фокусна відстань головного дзеркала в площині XOZ, b - фокусна відстань головного дзеркала в площині YOZ, с - відстань від вершини головного дзеркала до початку координат, х, y, z-координати точки відбиваючої поверхні головного дзеркала. а координати малого дзеркала описуються рівняннями (z 0 + c ) × ( 4 × a × z 0 - 1) + (a - b) × (4 × b × z 0 ) × y2 , X = -x × a × ( 4 × a × z 0 - 1) × x2 + b × (4 × b × z0 - 1) × y2 + z0 + c Y = y× (a - b) × (4 × a × z 0 - 1) × x 2 - (z 0 + c ) × (4 × b × z 0 - 1) , a × (4 × a × z 0 - 1) × x 2 + b × ( 4 × b × z 0 - 1) × y 2 + z 0 + c (a - b )2 × x 2 × y2 + (z 0 + c) 2 - 0.25 × (4 × a × z 0 - 1)2 × x 2 - 0.25 × (4 × b × z 0 - 1)2 × y2 , a × (4 × a × z0 - 1) × x 2 + b × (4 × b × z 0 - 1) × y2 + z 0 + c де X,Y,Z-координати точки відбиваючої поверхні малого дзеркала. z0 = 4 1 . 2 × ( a + b) Фізична сутність винаходу полягає у виборі профілів дзеркал, що відбивають жорстко зв'язані між собою головного і малого дзеркал таким чином, що при нерухомих опромінювачах і при обертанні дзеркал формуються багатопроменеві обертові ДН. Запропонований пристрій не містить складних хвилеводних пристроїв. У серійному виробництві допускається використання штампування дзеркал, які можуть використовуватись навіть при роботі у короткохвильовій частині міліметрового діапазону, що спрощує конструкцію і забезпечує можливість реалізації методів пеленгації з амплітудним миттєвим порівнянням сигналів [3]. На Фіг.1 показана структурна схема пропонованого багатоканального антенного пристрою з конічним скануванням ДН. На Фіг.2 показане експериментальне підтвердження реалізації пропонованого винаходу. Багатоканальний антенний пристрій з конічним скануванням ДН (Фіг.1) містить головне дзеркало 1, жорстко зв'язане з малим дзеркалом 2. Дзеркала 1, 2 кінематично зв'язані з приводом обертання 3. У фокальній області сканера розташовані нерухомі опромінювачі 4. Пропонований пристрій працює в такий спосіб. За допомогою приводу обертання 3 дзеркала 1, 2 обертаються навколо осі Z. У цей час система нерухомі опромінювачі 4 і обертові дзеркала 1, 2, формують в просторі обертові навколо осі Z ДН. Причому, при повороті дзеркал 1, 2 на 360°, сформовані ДН повертаються на 720°. На Фіг.2 показані експериментально зняті положення максимумів ДН, сформованих одним з опромінювачів 4 і дзеркалами 1, 2 при їхньому обертанні на 360°. Література: 1. Жук М.С., Молочков Ю.Б. Проектирование линзовых, сканирующи х, широкодиапазонных антенн и фидерных устройств. М.: Энергия, 1973. 2.Патент США №40287708, H01Q3/10. 3.Бакут П.А. и др. Вопросы статистической теории радиолокации, т.2.- М.: Сов. радио,1964. 5 Комп’ютерна в ерстка Л.Литв иненко 79811 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
