Рукавна оболонка для упаковування харчових продуктів пастоподібної консистенції

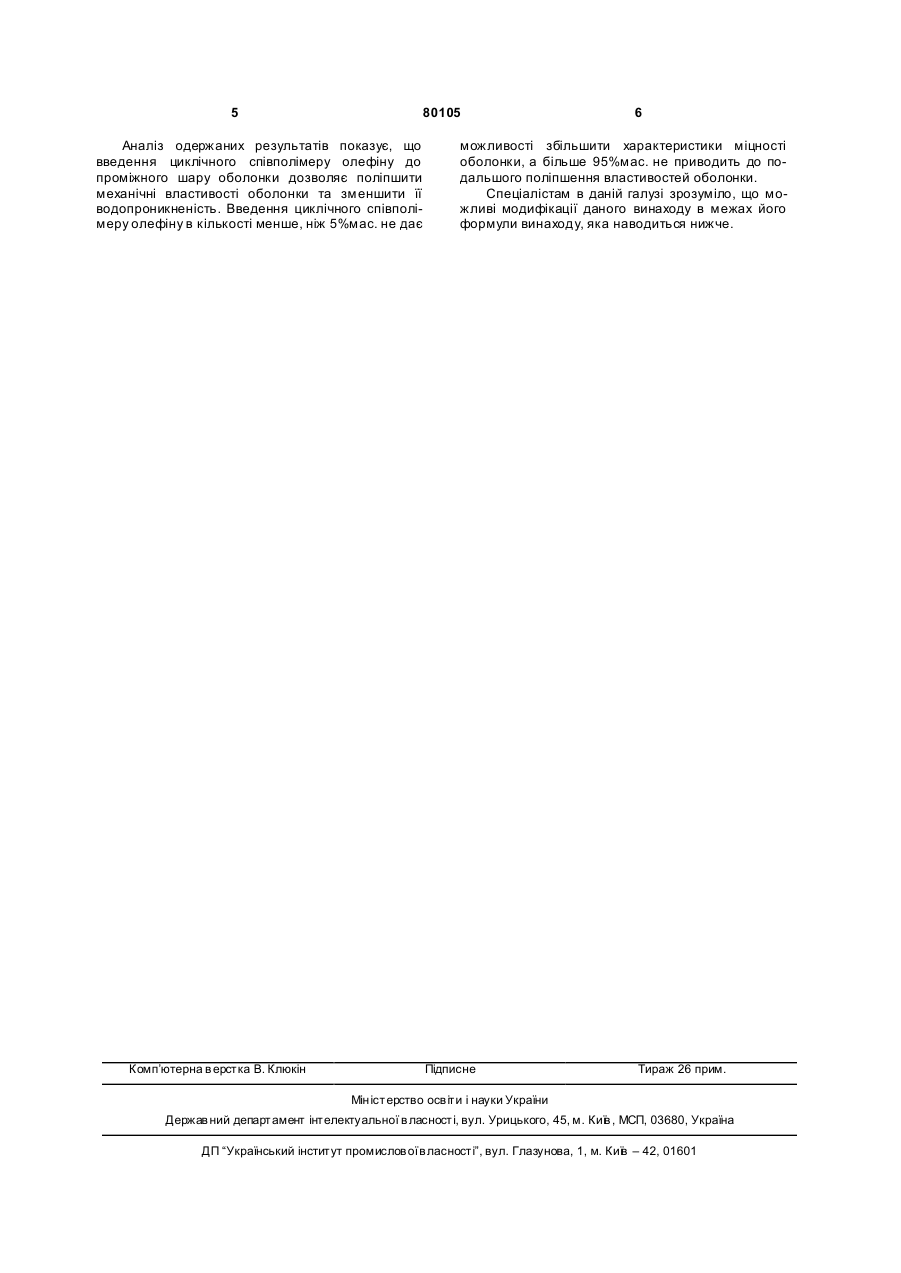

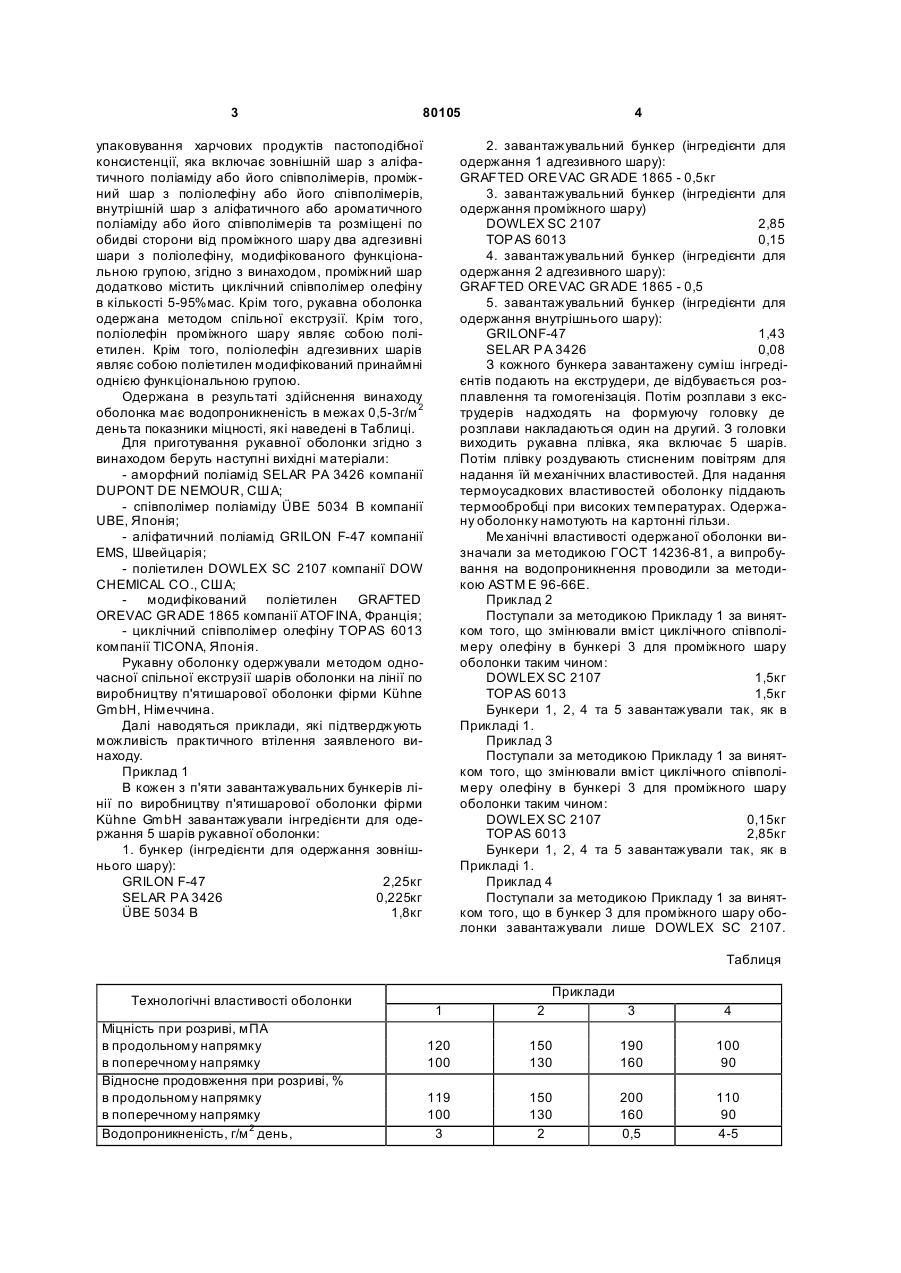

1. Рукавна оболонка для упаковування харчових продуктів пастоподібної консистенції, яка включає зовнішній та внутрішній шари на основі поліамідів, проміжний шар з лінійного поліолефіну або його співполімерів та розміщені по обидві сторони від проміжного шару два адгезивні шари з поліолефіну, модифікованого функціональною групою, яка відрізняється тим, що проміжний шар C2 1 3 80105 упаковування харчових продуктів пастоподібної консистенції, яка включає зовнішній шар з аліфатичного поліаміду або його співполімерів, проміжний шар з поліолефіну або його співполімерів, внутрішній шар з аліфатичного або ароматичного поліаміду або його співполімерів та розміщені по обидві сторони від проміжного шару два адгезивні шари з поліолефіну, модифікованого функціональною групою, згідно з винаходом, проміжний шар додатково містить циклічний співполімер олефіну в кількості 5-95%мас. Крім того, рукавна оболонка одержана методом спільної екструзії. Крім того, поліолефін проміжного шару являє собою поліетилен. Крім того, поліолефін адгезивних шарів являє собою поліетилен модифікований принаймні однією функціональною групою. Одержана в результаті здійснення винаходу оболонка має водопроникненість в межах 0,5-3г/м 2 деньта показники міцності, які наведені в Таблиці. Для приготування рукавної оболонки згідно з винаходом беруть наступні вихідні матеріали: - аморфний поліамід SELAR PA 3426 компанії DUPONT DE NEMOUR, США; - співполімер поліаміду ÜBE 5034 В компанії UBE, Японія; - аліфатичний поліамід GRILON F-47 компанії EMS, Швейцарія; - поліетилен DOWLEX SC 2107 компанії DOW CHEMICAL CO., США; модифікований поліетилен GRAFTED OREVAC GR ADE 1865 компанії ATOFINA, Франція; - циклічний співполімер олефіну TOPAS 6013 компанії TICONA, Японія. Рукавну оболонку одержували методом одночасної спільної екструзії шарів оболонки на лінії по виробництву п'ятишарової оболонки фірми Kühne GmbH, Німеччина. Далі наводяться приклади, які підтверджують можливість практичного втілення заявленого винаходу. Приклад 1 В кожен з п'яти завантажувальних бункерів лінії по виробництву п'ятишарової оболонки фірми Kühne GmbH завантажували інгредієнти для одержання 5 шарів рукавної оболонки: 1. бункер (інгредієнти для одержання зовнішнього шару): GRILON F-47 2,25кг SELAR РА 3426 0,225кг ÜBE 5034 В 1,8кг 4 2. завантажувальний бункер (інгредієнти для одержання 1 адгезивного шару): GRAFTED OREVAC GR ADE 1865 - 0,5кг 3. завантажувальний бункер (інгредієнти для одержання проміжного шару) DOWLEX SC 2107 2,85 TOPAS 6013 0,15 4. завантажувальний бункер (інгредієнти для одержання 2 адгезивного шару): GRAFTED OREVAC GR ADE 1865 - 0,5 5. завантажувальний бункер (інгредієнти для одержання внутрішнього шару): GRILONF-47 1,43 SELAR PA 3426 0,08 З кожного бункера завантажену суміш інгредієнтів подають на екструдери, де відбувається розплавлення та гомогенізація. Потім розплави з екструдерів надходять на формуючу головку де розплави накладаються один на другий. З головки виходить рукавна плівка, яка включає 5 шарів. Потім плівку роздувають стисненим повітрям для надання їй механічних властивостей. Для надання термоусадкових властивостей оболонку піддають термообробці при високих температурах. Одержану оболонку намотують на картонні гільзи. Ме ханічні властивості одержаної оболонки визначали за методикою ГОСТ 14236-81, а випробування на водопроникнення проводили за методикою ASTM Е 96-66Е. Приклад 2 Поступали за методикою Прикладу 1 за винятком того, що змінювали вміст циклічного співполімеру олефіну в бункері 3 для проміжного шару оболонки таким чином: DOWLEX SC 2107 1,5кг TOPAS 6013 1,5кг Бункери 1, 2, 4 та 5 завантажували так, як в Прикладі 1. Приклад 3 Поступали за методикою Прикладу 1 за винятком того, що змінювали вміст циклічного співполімеру олефіну в бункері 3 для проміжного шару оболонки таким чином: DOWLEX SC 2107 0,15кг TOPAS 6013 2,85кг Бункери 1, 2, 4 та 5 завантажували так, як в Прикладі 1. Приклад 4 Поступали за методикою Прикладу 1 за винятком того, що в бункер 3 для проміжного шару оболонки завантажували лише DOWLEX SC 2107. Таблиця Технологічні властивості оболонки Міцність при розриві, мПА в продольному напрямку в поперечному напрямку Відносне продовження при розриві, % в продольному напрямку в поперечному напрямку Водопроникненість, г/м 2 день, Приклади 1 2 3 4 120 100 150 130 190 160 100 90 119 100 3 150 130 2 200 160 0,5 110 90 4-5 5 80105 Аналіз одержаних результатів показує, що введення циклічного співполімеру олефіну до проміжного шару оболонки дозволяє поліпшити механічні властивості оболонки та зменшити її водопроникненість. Введення циклічного співполімеру олефіну в кількості менше, ніж 5%мас. не дає Комп’ютерна в ерстка В. Клюкін 6 можливості збільшити характеристики міцності оболонки, а більше 95%мас. не приводить до подальшого поліпшення властивостей оболонки. Спеціалістам в даній галузі зрозуміло, що можливі модифікації даного винаходу в межах його формули винаходу, яка наводиться нижче. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
