Електрогідравлічний сепаратор

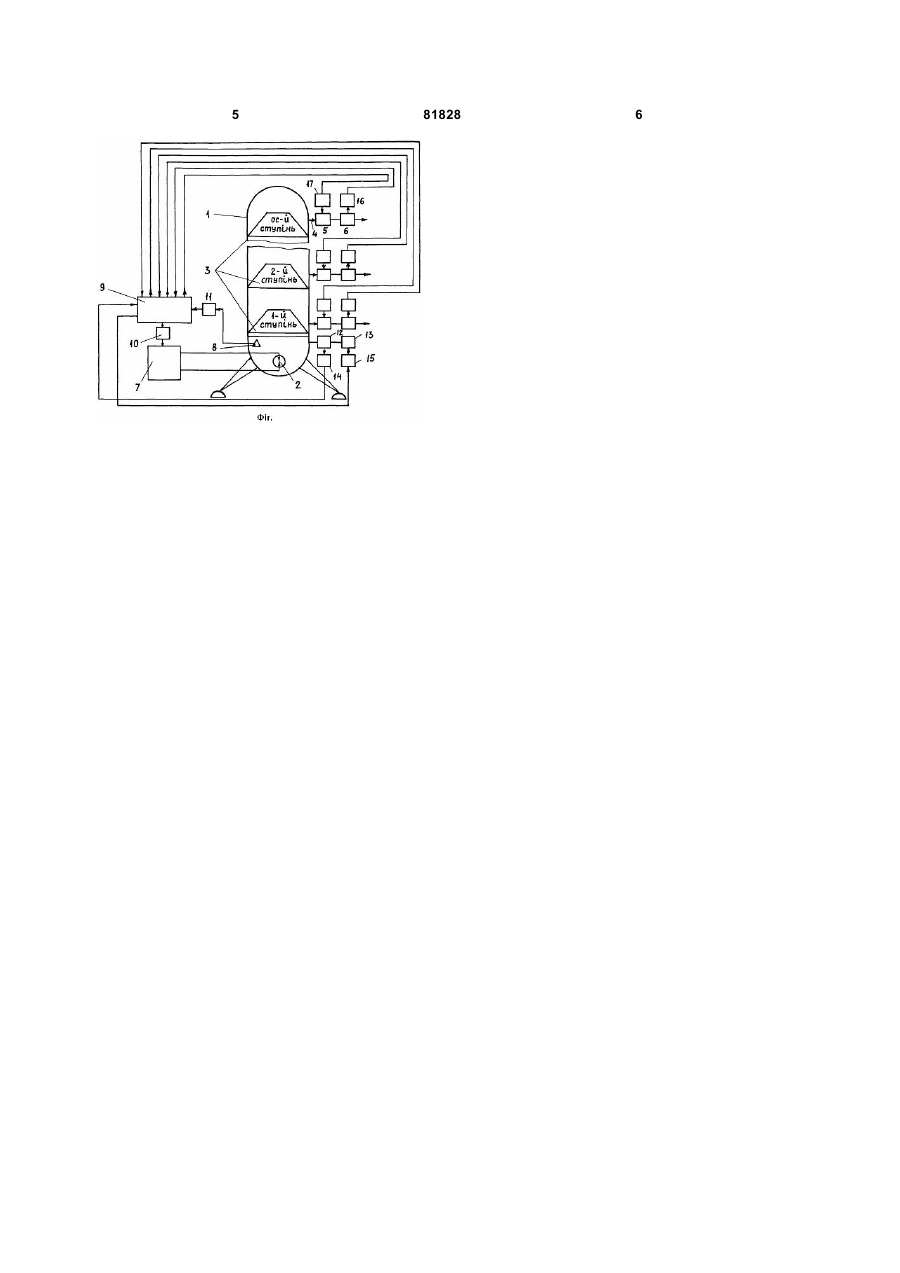

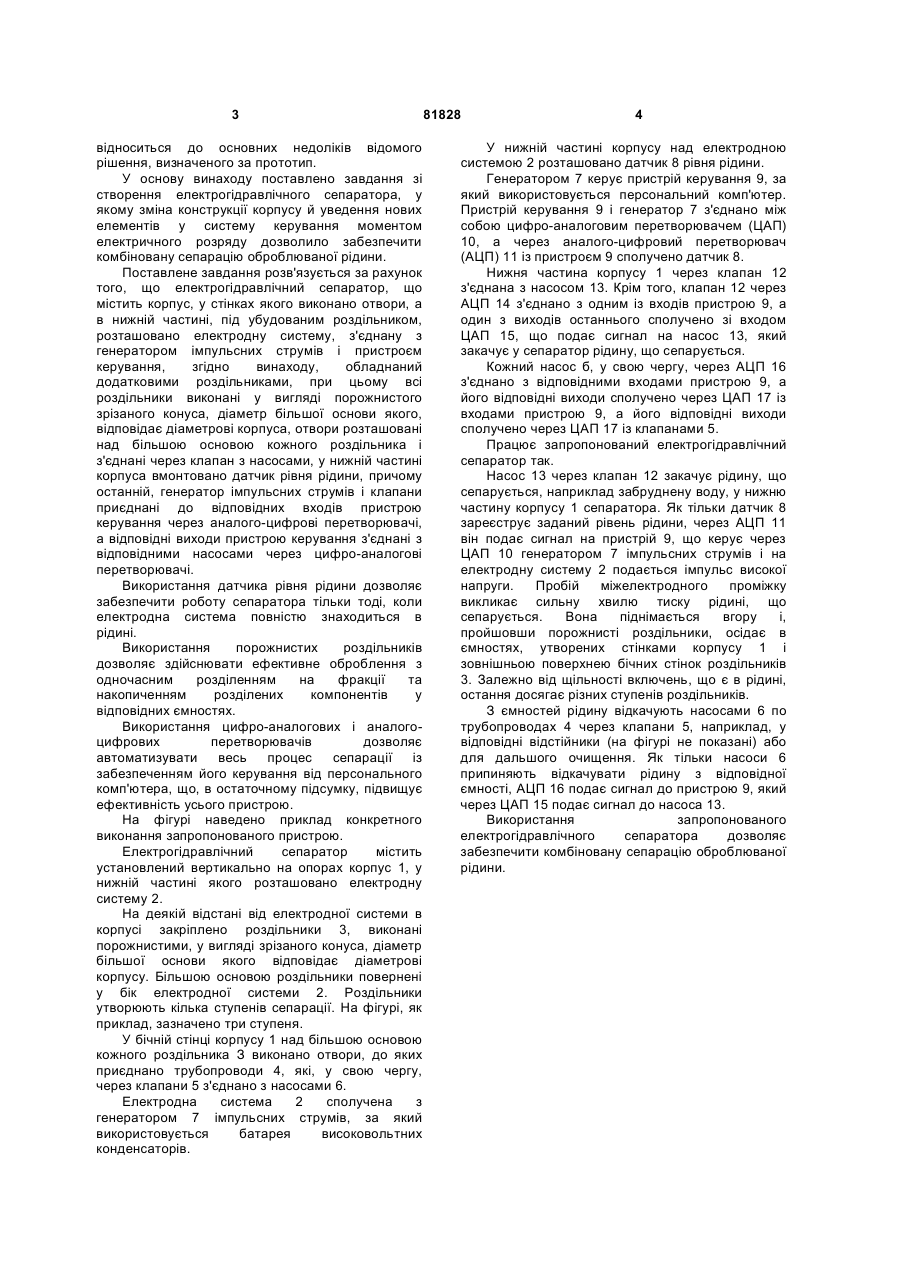

Електрогідравлічний сепаратор, що містить корпус, у стінках якого виконано отвори, а в нижній 3 відноситься до основних недоліків відомого рішення, визначеного за прототип. У основу винаходу поставлено завдання зі створення електрогідравлічного сепаратора, у якому зміна конструкції корпусу й уведення нових елементів у систему керування моментом електричного розряду дозволило забезпечити комбіновану сепарацію оброблюваної рідини. Поставлене завдання розв'язується за рахунок того, що електрогідравлічний сепаратор, що містить корпус, у стінках якого виконано отвори, а в нижній частині, під убудованим роздільником, розташовано електродну систему, з'єднану з генератором імпульсних струмів і пристроєм керування, згідно винаходу, обладнаний додатковими роздільниками, при цьому всі роздільники виконані у вигляді порожнистого зрізаного конуса, діаметр більшої основи якого, відповідає діаметрові корпуса, отвори розташовані над більшою основою кожного роздільника і з'єднані через клапан з насосами, у нижній частині корпуса вмонтовано датчик рівня рідини, причому останній, генератор імпульсних струмів і клапани приєднані до відповідних входів пристрою керування через аналого-цифрові перетворювачі, а відповідні виходи пристрою керування з'єднані з відповідними насосами через цифро-аналогові перетворювачі. Використання датчика рівня рідини дозволяє забезпечити роботу сепаратора тільки тоді, коли електродна система повністю знаходиться в рідині. Використання порожнистих роздільників дозволяє здійснювати ефективне оброблення з одночасним розділенням на фракції та накопиченням розділених компонентів у відповідних ємностях. Використання цифро-аналогових і аналогоцифрових перетворювачів дозволяє автоматизувати весь процес сепарації із забезпеченням його керування від персонального комп'ютера, що, в остаточному підсумку, підвищує ефективність усього пристрою. На фігурі наведено приклад конкретного виконання запропонованого пристрою. Електрогідравлічний сепаратор містить установлений вертикально на опорах корпус 1, у нижній частині якого розташовано електродну систему 2. На деякій відстані від електродної системи в корпусі закріплено роздільники 3, виконані порожнистими, у вигляді зрізаного конуса, діаметр більшої основи якого відповідає діаметрові корпусу. Більшою основою роздільники повернені у бік електродної системи 2. Роздільники утворюють кілька ступенів сепарації. На фігурі, як приклад, зазначено три ступеня. У бічній стінці корпусу 1 над більшою основою кожного роздільника З виконано отвори, до яких приєднано трубопроводи 4, які, у свою чергу, через клапани 5 з'єднано з насосами 6. Електродна система 2 сполучена з генератором 7 імпульсних струмів, за який використовується батарея високовольтних конденсаторів. 81828 4 У нижній частині корпусу над електродною системою 2 розташовано датчик 8 рівня рідини. Генератором 7 керує пристрій керування 9, за який використовується персональний комп'ютер. Пристрій керування 9 і генератор 7 з'єднано між собою цифро-аналоговим перетворювачем (ЦАП) 10, а через аналого-цифровий перетворювач (АЦП) 11 із пристроєм 9 сполучено датчик 8. Нижня частина корпусу 1 через клапан 12 з'єднана з насосом 13. Крім того, клапан 12 через АЦП 14 з'єднано з одним із входів пристрою 9, а один з виходів останнього сполучено зі входом ЦАП 15, що подає сигнал на насос 13, який закачує у сепаратор рідину, що сепарується. Кожний насос б, у свою чергу, через АЦП 16 з'єднано з відповідними входами пристрою 9, а його відповідні виходи сполучено через ЦАП 17 із входами пристрою 9, а його відповідні виходи сполучено через ЦАП 17 із клапанами 5. Працює запропонований електрогідравлічний сепаратор так. Насос 13 через клапан 12 закачує рідину, що сепарується, наприклад забруднену воду, у нижню частину корпусу 1 сепаратора. Як тільки датчик 8 зареєструє заданий рівень рідини, через АЦП 11 він подає сигнал на пристрій 9, що керує через ЦАП 10 генератором 7 імпульсних струмів і на електродну систему 2 подається імпульс високої напруги. Пробій міжелектродного проміжку викликає сильну хвилю тиску рідині, що сепарується. Вона піднімається вгору і, пройшовши порожнисті роздільники, осідає в ємностях, утворених стінками корпусу 1 і зовнішньою поверхнею бічних стінок роздільників 3. Залежно від щільності включень, що є в рідині, остання досягає різних ступенів роздільників. З ємностей рідину відкачують насосами 6 по трубопроводах 4 через клапани 5, наприклад, у відповідні відстійники (на фігурі не показані) або для дальшого очищення. Як тільки насоси 6 припиняють відкачувати рідину з відповідної ємності, АЦП 16 подає сигнал до пристрою 9, який через ЦАП 15 подає сигнал до насоса 13. Використання запропонованого електрогідравлічного сепаратора дозволяє забезпечити комбіновану сепарацію оброблюваної рідини. 5 81828 6
