Штифт для випалювання виробів на стільникових підставках

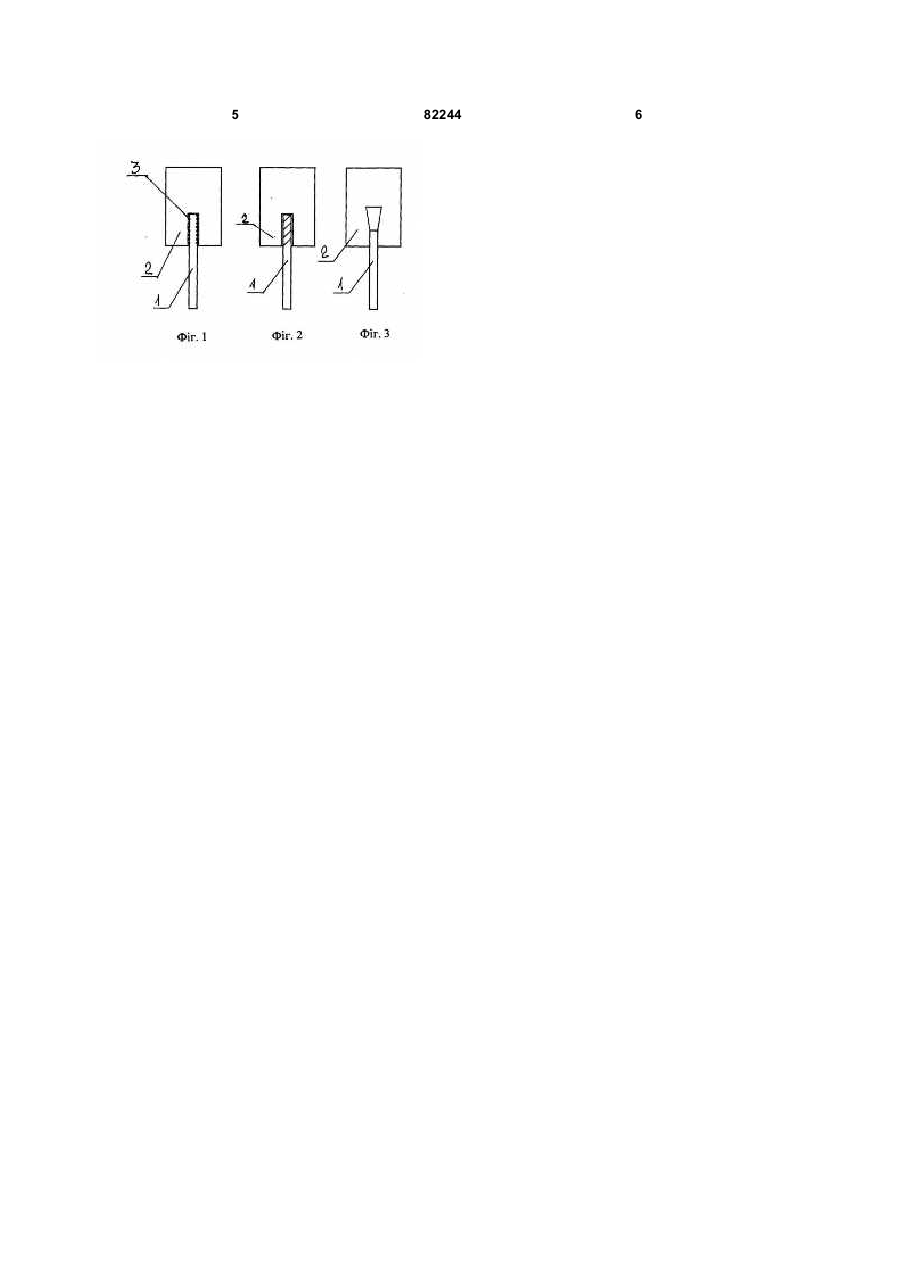

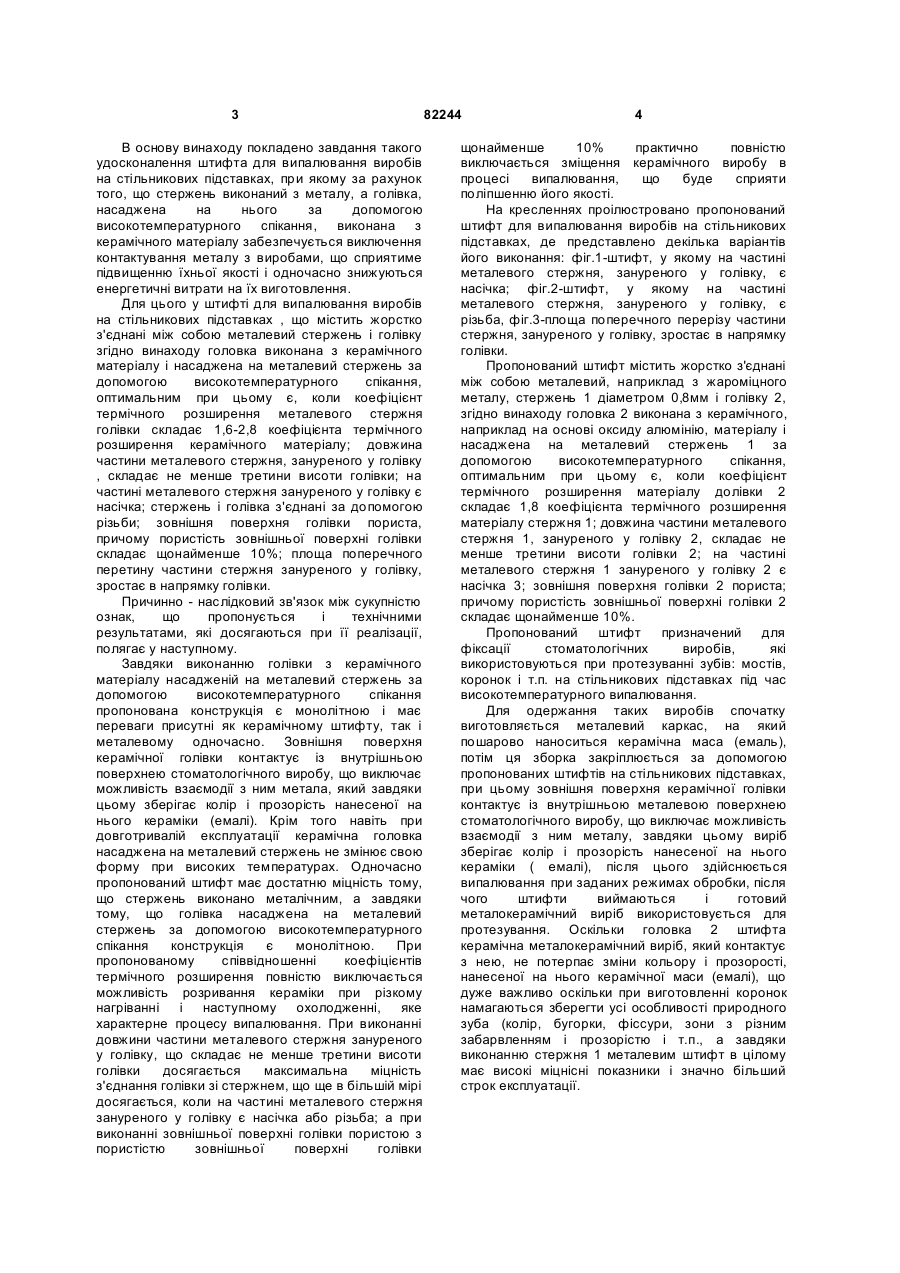

1. Штифт для випалювання виробів на стільникових підставках, що містить жорстко з'єднані між собою металевий стрижень і головку, який відрізняється тим, що головка виконана з керамічного матеріалу, насаджена на металевий стрижень та з'єднана з ним за допомогою високотемпературного спікання. 2. Штифт за п. 1, який відрізняється тим, що коефіцієнт термічного розширення матеріалу C2 1 3 В основу винаходу покладено завдання такого удосконалення штифта для випалювання виробів на стільникових підставках, при якому за рахунок того, що стержень виконаний з металу, а голівка, насаджена на нього за допомогою високотемпературного спікання, виконана з керамічного матеріалу забезпечується виключення контактування металу з виробами, що сприятиме підвищенню їхньої якості і одночасно знижуються енергетичні витрати на їх виготовлення. Для цього у штифті для випалювання виробів на стільникових підставках , що містить жорстко з'єднані між собою металевий стержень і голівку згідно винаходу головка виконана з керамічного матеріалу і насаджена на металевий стержень за допомогою високотемпературного спікання, оптимальним при цьому є, коли коефіцієнт термічного розширення металевого стержня голівки складає 1,6-2,8 коефіцієнта термічного розширення керамічного матеріалу; довжина частини металевого стержня, зануреного у голівку , складає не менше третини висоти голівки; на частині металевого стержня зануреного у голівку є насічка; стержень і голівка з'єднані за допомогою різьби; зовнішня поверхня голівки пориста, причому пористість зовнішньої поверхні голівки складає щонайменше 10%; площа поперечного перетину частини стержня зануреного у голівку, зростає в напрямку голівки. Причинно - наслідковий зв'язок між сукупністю ознак, що пропонується і технічними результатами, які досягаються при її реалізації, полягає у наступному. Завдяки виконанню голівки з керамічного матеріалу насадженій на металевий стержень за допомогою високотемпературного спікання пропонована конструкція є монолітною і має переваги присутні як керамічному штифту, так і металевому одночасно. Зовнішня поверхня керамічної голівки контактує із внутрішньою поверхнею стоматологічного виробу, що виключає можливість взаємодії з ним метала, який завдяки цьому зберігає колір і прозорість нанесеної на нього кераміки (емалі). Крім того навіть при довготривалій експлуатації керамічна головка насаджена на металевий стержень не змінює свою форму при високих температурах. Одночасно пропонований штифт має достатню міцність тому, що стержень виконано металічним, а завдяки тому, що голівка насаджена на металевий стержень за допомогою високотемпературного спікання конструкція є монолітною. При пропонованому співвідношенні коефіцієнтів термічного розширення повністю виключається можливість розривання кераміки при різкому нагріванні і наступному охолодженні, яке характерне процесу випалювання. При виконанні довжини частини металевого стержня зануреного у голівку, що складає не менше третини висоти голівки досягається максимальна міцність з'єднання голівки зі стержнем, що ще в більшій мірі досягається, коли на частині металевого стержня зануреного у голівку є насічка або різьба; а при виконанні зовнішньої поверхні голівки пористою з пористістю зовнішньої поверхні голівки 82244 4 щонайменше 10% практично повністю виключається зміщення керамічного виробу в процесі випалювання, що буде сприяти поліпшенню його якості. На кресленнях проілюстровано пропонований штифт для випалювання виробів на стільникових підставках, де представлено декілька варіантів його виконання: фіг.1-штифт, у якому на частині металевого стержня, зануреного у голівку, є насічка; фіг.2-штифт, у якому на частині металевого стержня, зануреного у голівку, є різьба, фіг.3-площа поперечного перерізу частини стержня, зануреного у голівку, зростає в напрямку голівки. Пропонований штифт містить жорстко з'єднані між собою металевий, наприклад з жароміцного металу, стержень 1 діаметром 0,8мм і голівку 2, згідно винаходу головка 2 виконана з керамічного, наприклад на основі оксиду алюмінію, матеріалу і насаджена на металевий стержень 1 за допомогою високотемпературного спікання, оптимальним при цьому є, коли коефіцієнт термічного розширення матеріалу долівки 2 складає 1,8 коефіцієнта термічного розширення матеріалу стержня 1; довжина частини металевого стержня 1, зануреного у голівку 2, складає не менше третини висоти голівки 2; на частині металевого стержня 1 зануреного у голівку 2 є насічка 3; зовнішня поверхня голівки 2 пориста; причому пористість зовнішньої поверхні голівки 2 складає щонайменше 10%. Пропонований штифт призначений для фіксації стоматологічних виробів, які використовуються при протезуванні зубів: мостів, коронок і т.п. на стільникових підставках під час високотемпературного випалювання. Для одержання таких виробів спочатку виготовляється металевий каркас, на який пошарово наноситься керамічна маса (емаль), потім ця зборка закріплюється за допомогою пропонованих штифтів на стільникових підставках, при цьому зовнішня поверхня керамічної голівки контактує із внутрішньою металевою поверхнею стоматологічного виробу, що виключає можливість взаємодії з ним металу, завдяки цьому виріб зберігає колір і прозорість нанесеної на нього кераміки ( емалі), після цього здійснюється випалювання при заданих режимах обробки, після чого штифти виймаються і готовий металокерамічний виріб використовується для протезування. Оскільки головка 2 штифта керамічна металокерамічний виріб, який контактує з нею, не потерпає зміни кольору і прозорості, нанесеної на нього керамічної маси (емалі), що дуже важливо оскільки при виготовленні коронок намагаються зберегти усі особливості природного зуба (колір, бугорки, фіссури, зони з різним забарвленням і прозорістю і т.п., а завдяки виконанню стержня 1 металевим штифт в цілому має високі міцнісні показники і значно більший строк експлуатації. 5 82244 6
