Спосіб відбору проби газу з трубопроводу

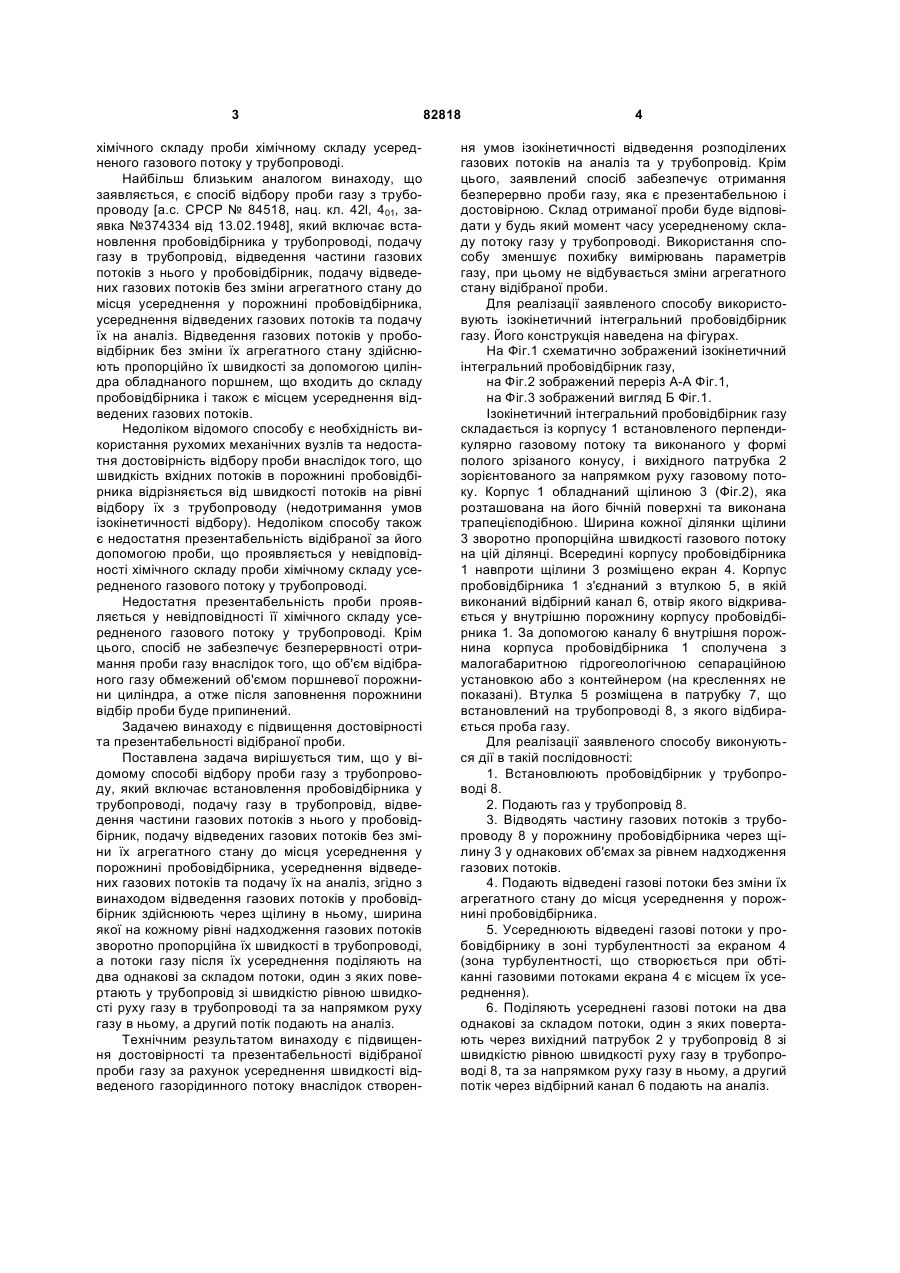

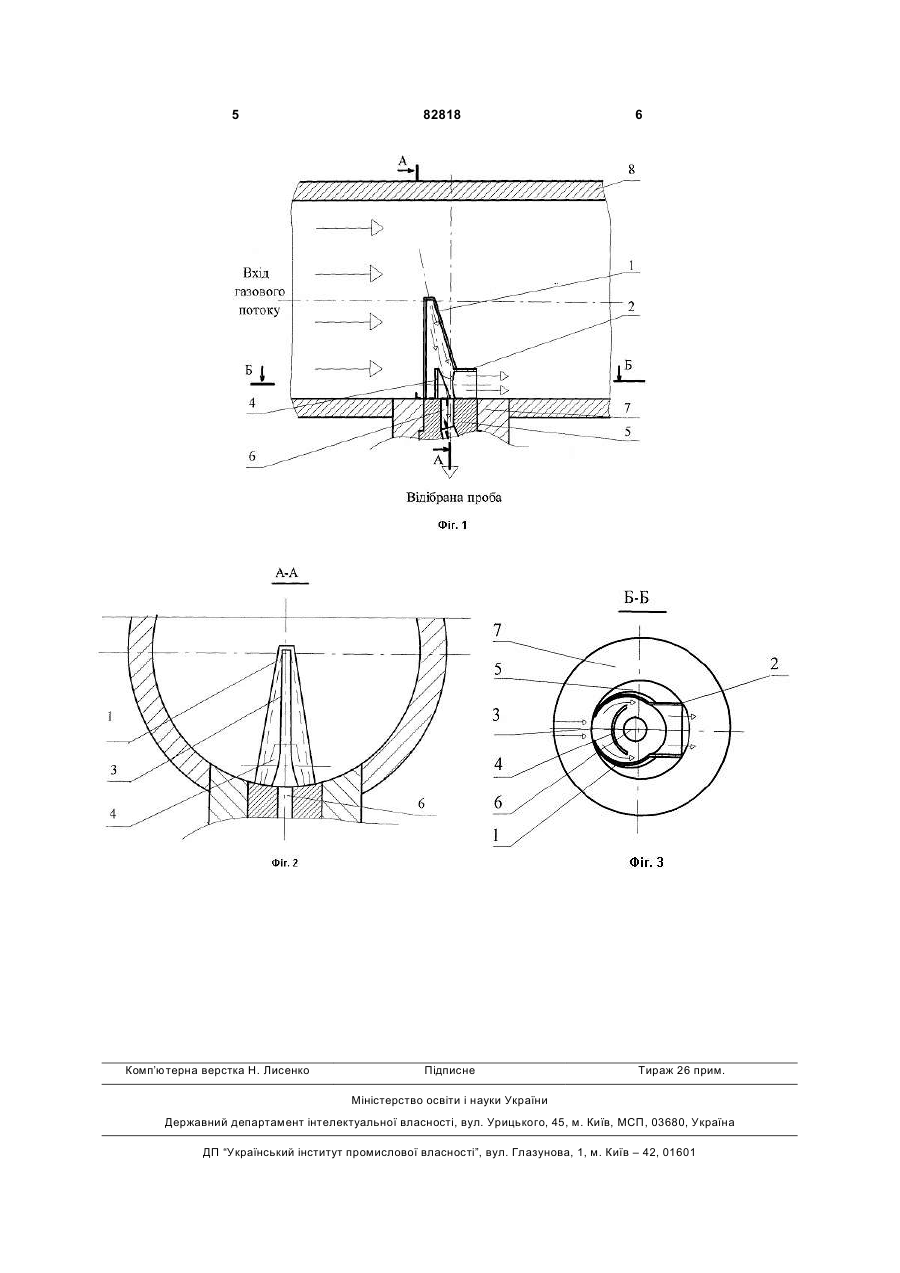

Спосіб відбору проби газу з трубопроводу, який включає встановлення пробовідбірника у трубопроводі, подачу газу в трубопровід, відведення частини газових потоків з нього у пробовідбірник, подачу відведених газових потоків без зміни їх агрегатного стану до місця усереднення у порожнині пробовідбірника, усереднення відведених газових потоків та подачу їх на аналіз, який відрізняється тим, що відведення газових потоків у пробовідбірник здійснюють через щілину в ньому, ширина якої на кожному рівні надходження газових потоків зворотно пропорційна їх швидкості в трубопроводі, а потоки газу після їх усереднення поділяють на два однакові за складом потоки, один з яких повертають у трубопровід зі швидкістю, рівною швидкості руху газу в трубопроводі, та за напрямком руху газу в ньому, а другий потік подають на аналіз. UA (21) u200605971 (22) 30.05.2006 (24) 12.05.2008 (46) 12.05.2008, Бюл.№ 9, 2008 р. (72) СУХОРУКОВ ІГОР ВАСИЛЬОВИЧ, UA, КИСЕЛЬОВА СВІТЛАНА ОЛЕКСІЇВНА, UA, БОНДАРЕВСЬКА ЛІДІЯ ОЛЕКСІЇВНА, UA, КОНДРАТЕНКО ВОЛОДИМИР ГРИГОРОВИЧ, UA, ТРІГУЛОВ ЄВГЕН САФІЮЛОВИЧ, UA (73) ДОЧІРНЄ ПІДПРИЄМСТВО "НАУКОВОДОСЛІДНИЙ ІНСТИТУТ НАФТОГАЗОВОЇ ПРОМИСЛОВОСТІ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ", UA (56) SU, 84 518, A, 01.01.1950 SU, 264 767, A, 01.01.1970 SU, 397 803, A, 17.09.1973 UA, 48 439, A, 15.08.2002 RU, 2 258 421, C2, 27.10.2000 RU, 2 275 503, C2, 27.04.2006 GB, 1 505 527, A, 30.03.1978 C2 2 (19) 1 3 хімічного складу проби хімічному складу усередненого газового потоку у трубопроводі. Найбільш близьким аналогом винаходу, що заявляється, є спосіб відбору проби газу з трубопроводу [а.с. СРСР № 84518, нац. кл. 42l, 401, заявка №374334 від 13.02.1948], який включає встановлення пробовідбірника у трубопроводі, подачу газу в трубопровід, відведення частини газових потоків з нього у пробовідбірник, подачу відведених газових потоків без зміни агрегатного стану до місця усереднення у порожнині пробовідбірника, усереднення відведених газових потоків та подачу їх на аналіз. Відведення газових потоків у пробовідбірник без зміни їх агрегатного стану здійснюють пропорційно їх швидкості за допомогою циліндра обладнаного поршнем, що входить до складу пробовідбірника і також є місцем усереднення відведених газових потоків. Недоліком відомого способу є необхідність використання рухомих механічних вузлів та недостатня достовірність відбору проби внаслідок того, що швидкість вхідних потоків в порожнині пробовідбірника відрізняється від швидкості потоків на рівні відбору їх з трубопроводу (недотримання умов ізокінетичності відбору). Недоліком способу також є недостатня презентабельність відібраної за його допомогою проби, що проявляється у невідповідності хімічного складу проби хімічному складу усередненого газового потоку у трубопроводі. Недостатня презентабельність проби проявляється у невідповідності її хімічного складу усередненого газового потоку у трубопроводі. Крім цього, спосіб не забезпечує безперервності отримання проби газу внаслідок того, що об'єм відібраного газу обмежений об'ємом поршневої порожнини циліндра, а отже після заповнення порожнини відбір проби буде припинений. Задачею винаходу є підвищення достовірності та презентабельності відібраної проби. Поставлена задача вирішується тим, що у відомому способі відбору проби газу з трубопроводу, який включає встановлення пробовідбірника у трубопроводі, подачу газу в трубопровід, відведення частини газових потоків з нього у пробовідбірник, подачу відведених газових потоків без зміни їх агрегатного стану до місця усереднення у порожнині пробовідбірника, усереднення відведених газових потоків та подачу їх на аналіз, згідно з винаходом відведення газових потоків у пробовідбірник здійснюють через щілину в ньому, ширина якої на кожному рівні надходження газових потоків зворотно пропорційна їх швидкості в трубопроводі, а потоки газу після їх усереднення поділяють на два однакові за складом потоки, один з яких повертають у трубопровід зі швидкістю рівною швидкості руху газу в трубопроводі та за напрямком руху газу в ньому, а другий потік подають на аналіз. Технічним результатом винаходу є підвищення достовірності та презентабельності відібраної проби газу за рахунок усереднення швидкості відведеного газорідинного потоку внаслідок створен 82818 4 ня умов ізокінетичності відведення розподілених газових потоків на аналіз та у трубопровід. Крім цього, заявлений спосіб забезпечує отримання безперервно проби газу, яка є презентабельною і достовірною. Склад отриманої проби буде відповідати у будь який момент часу усередненому складу потоку газу у трубопроводі. Використання способу зменшує похибку вимірювань параметрів газу, при цьому не відбувається зміни агрегатного стану відібраної проби. Для реалізації заявленого способу використовують ізокінетичний інтегральний пробовідбірник газу. Його конструкція наведена на фігурах. На Фіг.1 схематично зображений ізокінетичний інтегральний пробовідбірник газу, на Фіг.2 зображений переріз А-А Фіг.1, на Фіг.3 зображений вигляд Б Фіг.1. Ізокінетичний інтегральний пробовідбірник газу складається із корпусу 1 встановленого перпендикулярно газовому потоку та виконаного у формі полого зрізаного конусу, і вихідного патрубка 2 зорієнтованого за напрямком руху газовому потоку. Корпус 1 обладнаний щілиною 3 (Фіг.2), яка розташована на його бічній поверхні та виконана трапецієподібною. Ширина кожної ділянки щілини 3 зворотно пропорційна швидкості газового потоку на цій ділянці. Всередині корпусу пробовідбірника 1 навпроти щілини 3 розміщено екран 4. Корпус пробовідбірника 1 з'єднаний з втулкою 5, в якій виконаний відбірний канал 6, отвір якого відкривається у внутрішню порожнину корпусу пробовідбірника 1. За допомогою каналу 6 внутрішня порожнина корпуса пробовідбірника 1 сполучена з малогабаритною гідрогеологічною сепараційною установкою або з контейнером (на кресленнях не показані). Втулка 5 розміщена в патрубку 7, що встановлений на трубопроводі 8, з якого відбирається проба газу. Для реалізації заявленого способу виконуються дії в такій послідовності: 1. Встановлюють пробовідбірник у трубопроводі 8. 2. Подають газ у трубопровід 8. 3. Відводять частину газових потоків з трубопроводу 8 у порожнину пробовідбірника через щілину 3 у однакових об'ємах за рівнем надходження газових потоків. 4. Подають відведені газові потоки без зміни їх агрегатного стану до місця усереднення у порожнині пробовідбірника. 5. Усереднюють відведені газові потоки у пробовідбірнику в зоні турбулентності за екраном 4 (зона турбулентності, що створюється при обтіканні газовими потоками екрана 4 є місцем їх усереднення). 6. Поділяють усереднені газові потоки на два однакові за складом потоки, один з яких повертають через вихідний патрубок 2 у трубопровід 8 зі швидкістю рівною швидкості руху газу в трубопроводі 8, та за напрямком руху газу в ньому, а другий потік через відбірний канал 6 подають на аналіз. 5 Комп’ютерна верстка Н. Лисенко 82818 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
