Редуктор універсальний для тістомісильних машин і мішалок

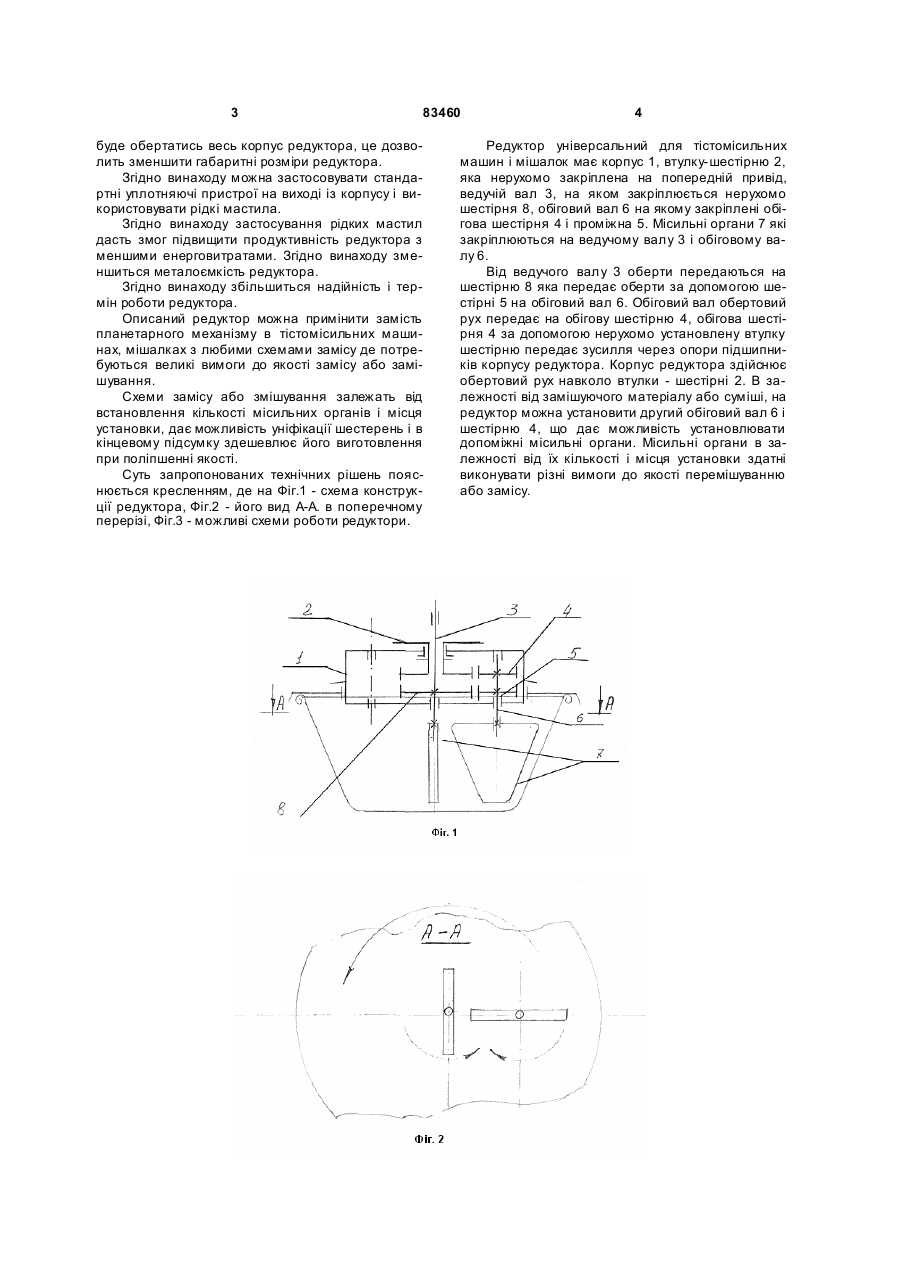

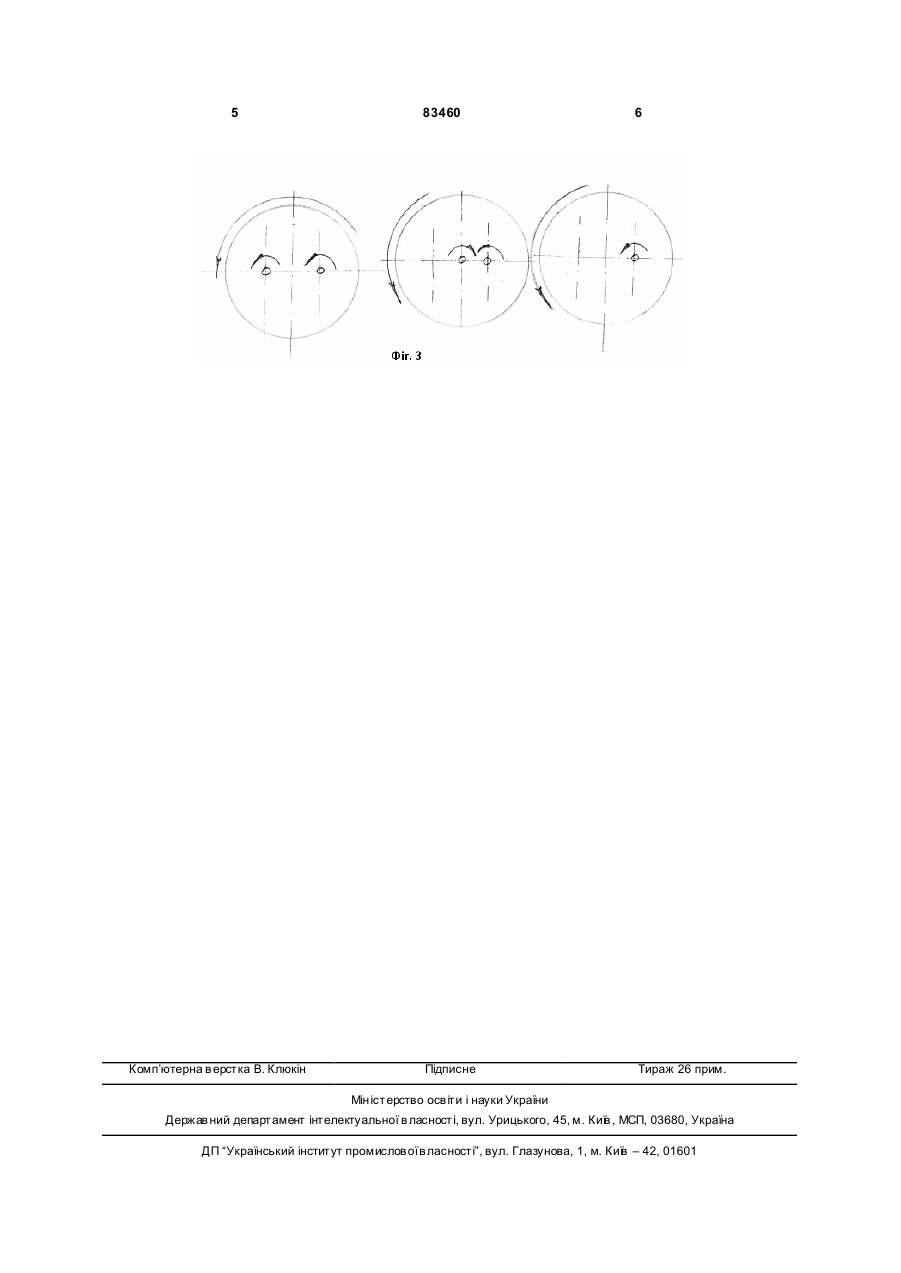

1. Редуктор для тістомісильних машин і мішалок, який містить корпус, в якому встановлено ведучий вал з нерухомо закріпленою на ньому шестірнею, яка контактує з проміжною шестірнею, що встановлена на обіговому валу, обігову шестірню, яка через обіговий вал контактує з проміжною ше 3 83460 буде обертатись весь корпус редуктора, це дозволить зменшити габаритні розміри редуктора. Згідно винаходу можна застосовувати стандартні уплотняючі пристрої на виході із корпусу і використовувати рідкі мастила. Згідно винаходу застосування рідких мастил дасть змог підвищити продуктивність редуктора з меншими енерговитратами. Згідно винаходу зменшиться металоємкість редуктора. Згідно винаходу збільшиться надійність і термін роботи редуктора. Описаний редуктор можна примінити замість планетарного механізму в тістомісильних машинах, мішалках з любими схемами замісу де потребуються великі вимоги до якості замісу або замішування. Схеми замісу або змішування залежать від встановлення кількості місильних органів і місця установки, дає можливість уніфікації шестерень і в кінцевому підсумку здешевлює його виготовлення при поліпшенні якості. Суть запропонованих технічних рішень пояснюється кресленням, де на Фіг.1 - схема конструкції редуктора, Фіг.2 - його вид А-А. в поперечному перерізі, Фіг.3 - можливі схеми роботи редуктори. 4 Редуктор універсальний для тістомісильних машин і мішалок має корпус 1, втулку-шестірню 2, яка нерухомо закріплена на попередній привід, ведучій вал 3, на яком закріплюється нерухомо шестірня 8, обіговий вал 6 на якому закріплені обігова шестірня 4 і проміжна 5. Місильні органи 7 які закріплюються на ведучому валу 3 і обіговому валу 6. Від ведучого валу 3 оберти передаються на шестірню 8 яка передає оберти за допомогою шестірні 5 на обіговий вал 6. Обіговий вал обертовий рух передає на обігову шестірню 4, обігова шестірня 4 за допомогою нерухомо установлену втулку шестірню передає зусилля через опори підшипників корпусу редуктора. Корпус редуктора здійснює обертовий рух навколо втулки - шестірні 2. В залежності від замішуючого матеріалу або суміші, на редуктор можна установити другий обіговий вал 6 і шестірню 4, що дає можливість установлювати допоміжні місильні органи. Місильні органи в залежності від їх кількості і місця установки здатні виконувати різні вимоги до якості перемішуванню або замісу. 5 Комп’ютерна в ерстка В. Клюкін 83460 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
