Установка для розспорядження боєприпасів

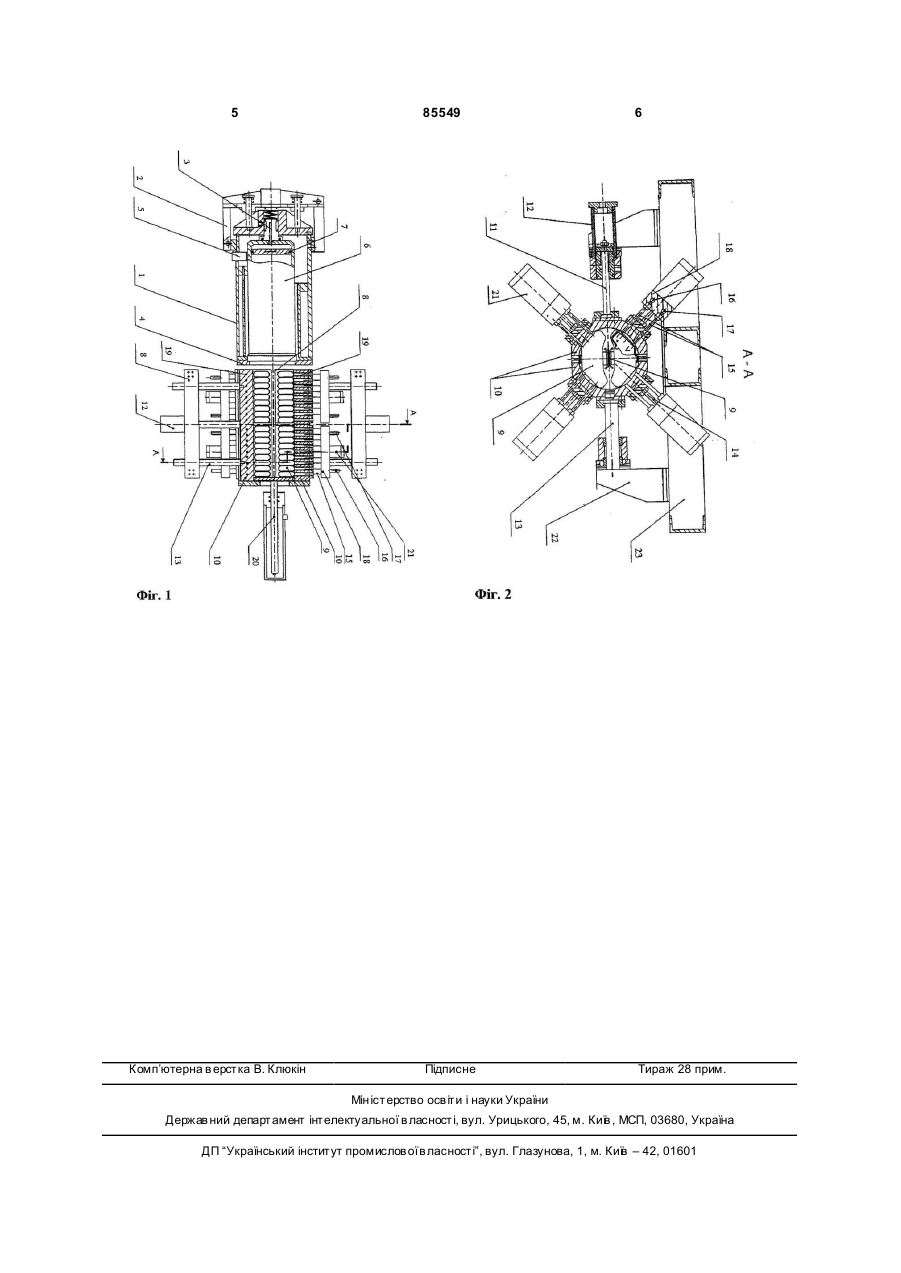

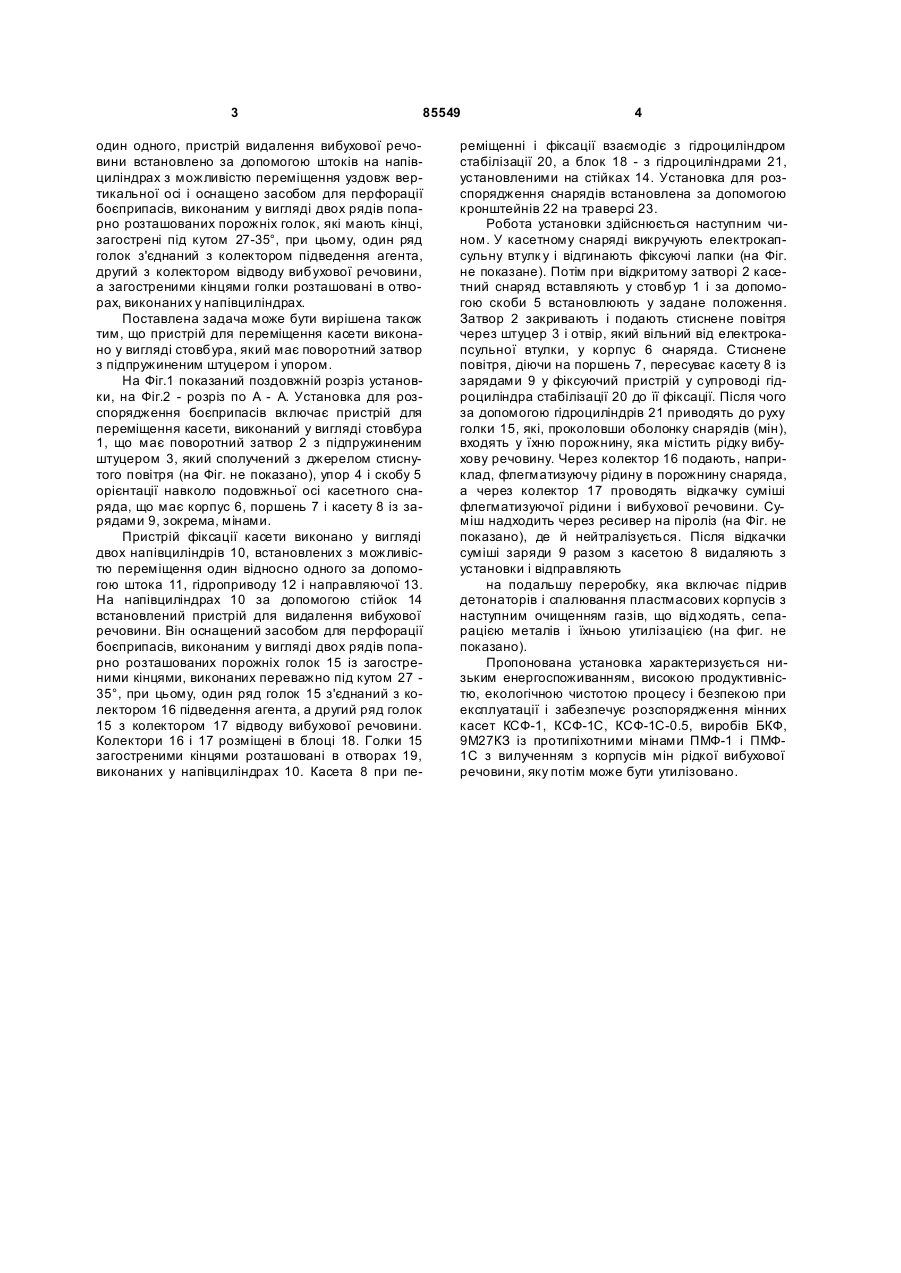

1. Установка для розспорядження боєприпасів шляхом видалення з них вибухової речовини, яка включає пристрій для переміщення касети з встановленими в ній боєприпасами, пристрій фіксації касети, пристрій видалення вибухової речовини, який має колектор підведення агента, що видаляє вибухову речовину, і колектор його відводу, яка C2 1 3 85549 один одного, пристрій видалення вибухової речовини встановлено за допомогою штоків на напівциліндрах з можливістю переміщення уздовж вертикальної осі і оснащено засобом для перфорації боєприпасів, виконаним у вигляді двох рядів попарно розташованих порожніх голок, які мають кінці, загострені під кутом 27-35°, при цьому, один ряд голок з'єднаний з колектором підведення агента, другий з колектором відводу вибухової речовини, а загостреними кінцями голки розташовані в отворах, виконаних у напівциліндрах. Поставлена задача може бути вирішена також тим, що пристрій для переміщення касети виконано у вигляді стовбура, який має поворотний затвор з підпружиненим штуцером і упором. На Фіг.1 показаний поздовжній розріз установки, на Фіг.2 - розріз по А - А. Установка для розспорядження боєприпасів включає пристрій для переміщення касети, виконаний у вигляді стовбура 1, що має поворотний затвор 2 з підпружиненим штуцером 3, який сполучений з джерелом стиснутого повітря (на Фіг. не показано), упор 4 і скобу 5 орієнтації навколо подовжньої осі касетного снаряда, що має корпус 6, поршень 7 і касету 8 із зарядами 9, зокрема, мінами. Пристрій фіксації касети виконано у вигляді двох напівциліндрів 10, встановлених з можливістю переміщення один відносно одного за допомогою штока 11, гідроприводу 12 і направляючої 13. На напівциліндрах 10 за допомогою стійок 14 встановлений пристрій для видалення вибухової речовини. Він оснащений засобом для перфорації боєприпасів, виконаним у вигляді двох рядів попарно розташованих порожніх голок 15 із загостреними кінцями, виконаних переважно під кутом 27 35°, при цьому, один ряд голок 15 з'єднаний з колектором 16 підведення агента, а другий ряд голок 15 з колектором 17 відводу вибухової речовини. Колектори 16 і 17 розміщені в блоці 18. Голки 15 загостреними кінцями розташовані в отворах 19, виконаних у напівциліндрах 10. Касета 8 при пе 4 реміщенні і фіксації взаємодіє з гідроциліндром стабілізації 20, а блок 18 - з гідроциліндрами 21, установленими на стійках 14. Установка для розспорядження снарядів встановлена за допомогою кронштейнів 22 на траверсі 23. Робота установки здійснюється наступним чином. У касетному снаряді викручують електрокапсульну втулк у і відгинають фіксуючі лапки (на Фіг. не показане). Потім при відкритому затворі 2 касетний снаряд вставляють у стовбур 1 і за допомогою скоби 5 встановлюють у задане положення. Затвор 2 закривають і подають стиснене повітря через штуцер 3 і отвір, який вільний від електрокапсульної втулки, у корпус 6 снаряда. Стиснене повітря, діючи на поршень 7, пересуває касету 8 із зарядами 9 у фіксуючий пристрій у супроводі гідроциліндра стабілізації 20 до її фіксації. Після чого за допомогою гідроциліндрів 21 приводять до руху голки 15, які, проколовши оболонку снарядів (мін), входять у їхню порожнину, яка містить рідку вибухову речовину. Через колектор 16 подають, наприклад, флегматизуючу рідину в порожнину снаряда, а через колектор 17 проводять відкачку суміші флегматизуючої рідини і вибухової речовини. Суміш надходить через ресивер на піроліз (на Фіг. не показано), де й нейтралізується. Після відкачки суміші заряди 9 разом з касетою 8 видаляють з установки і відправляють на подальшу переробку, яка включає підрив детонаторів і спалювання пластмасових корпусів з наступним очищенням газів, що відходять, сепарацією металів і їхньою утилізацією (на фиг. не показано). Пропонована установка характеризується низьким енергоспоживанням, високою продуктивністю, екологічною чистотою процесу і безпекою при експлуатації і забезпечує розспорядження мінних касет КСФ-1, КСФ-1С, КСФ-1С-0.5, виробів БКФ, 9М27КЗ із протипіхотними мінами ПМФ-1 і ПМФ1С з вилученням з корпусів мін рідкої вибухової речовини, яку потім може бути утилізовано. 5 Комп’ютерна в ерстка В. Клюкін 85549 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
