Електрогідравлічний монітор

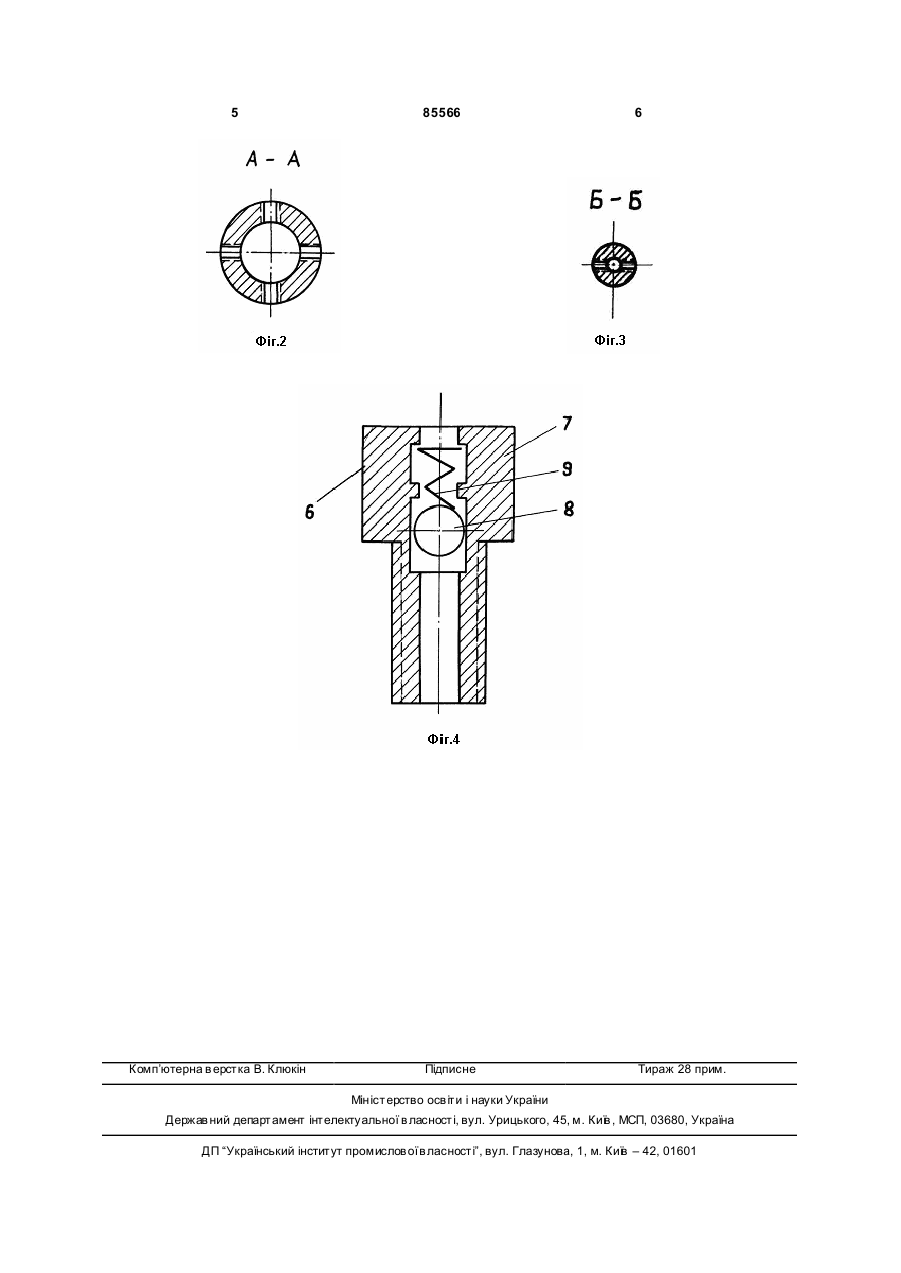

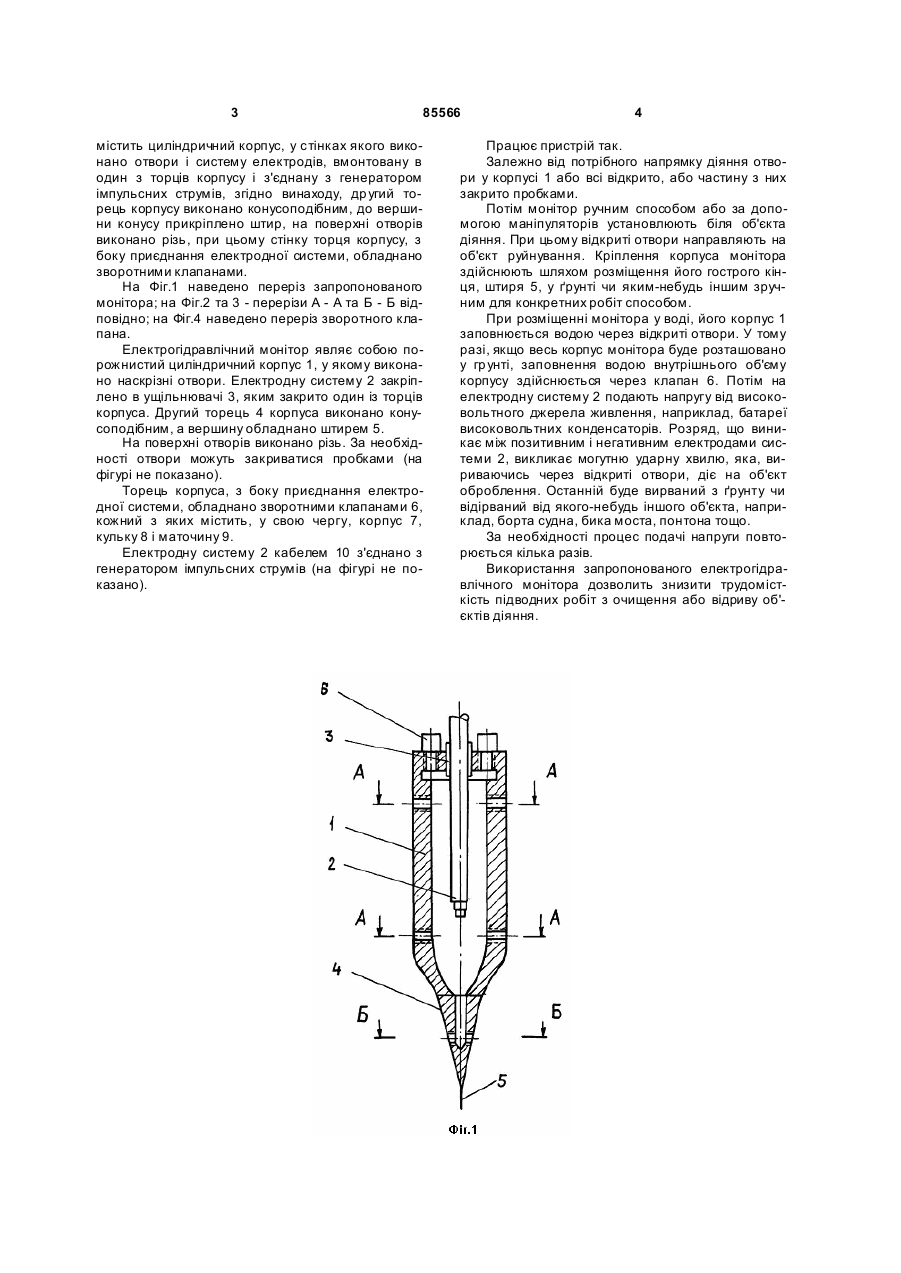

Електрогідравлічний монітор, який містить циліндричний корпус, у стінках якого виконано отвори і систему електродів, умонтовану в один з торців корпусу і з'єднану з генератором імпульсних струмів, який відрізняється тим, що другий торець корпусу виконано конусоподібним, до вершини конусу прикріплено штир, на поверхні отворів виконано різь, при цьому стінку торця корпусу, з боку приєднання електродної системи, обладнано зворотними клапанами. (19) (21) a200603499 (22) 31.03.2006 (24) 10.02.2009 (46) 10.02.2009, Бюл.№ 3, 2009 р. (72) МНУХІН АН АТОЛІЙ ГРИГОРОВИЧ, UA, МНУХІН ВЛАДИСЛАВ АН АТОЛІЙОВИЧ, UA (73) МНУХІН АН АТОЛІЙ ГРИГОРОВИЧ, UA (56) UA 36594, E21C 50/00, 16.04.2001 SU 1136527, E21C 37/18, 07.01.1992 SU 1167315, E21C 3/18, 37/14, 15.07.1985 SU 1097784, E21C 3/20, 15.06.1984 3 85566 містить циліндричний корпус, у стінках якого виконано отвори і систему електродів, вмонтовану в один з торців корпусу і з'єднану з генератором імпульсних струмів, згідно винаходу, др угий торець корпусу виконано конусоподібним, до вершини конусу прикріплено штир, на поверхні отворів виконано різь, при цьому стінку торця корпусу, з боку приєднання електродної системи, обладнано зворотними клапанами. На Фіг.1 наведено переріз запропонованого монітора; на Фіг.2 та 3 - перерізи А - А та Б - Б відповідно; на Фіг.4 наведено переріз зворотного клапана. Електрогідравлічний монітор являє собою порожнистий циліндричний корпус 1, у якому виконано наскрізні отвори. Електродну систему 2 закріплено в ущільнювачі 3, яким закрито один із торців корпуса. Другий торець 4 корпуса виконано конусоподібним, а вершину обладнано штирем 5. На поверхні отворів виконано різь. За необхідності отвори можуть закриватися пробками (на фігурі не показано). Торець корпуса, з боку приєднання електродної системи, обладнано зворотними клапанами 6, кожний з яких містить, у свою чергу, корпус 7, кульку 8 і маточину 9. Електродну систему 2 кабелем 10 з'єднано з генератором імпульсних струмів (на фігурі не показано). 4 Працює пристрій так. Залежно від потрібного напрямку діяння отвори у корпусі 1 або всі відкрито, або частину з них закрито пробками. Потім монітор ручним способом або за допомогою маніпуляторів установлюють біля об'єкта діяння. При цьому відкриті отвори направляють на об'єкт руйнування. Кріплення корпуса монітора здійснюють шляхом розміщення його гострого кінця, штиря 5, у ґрунті чи яким-небудь іншим зручним для конкретних робіт способом. При розміщенні монітора у воді, його корпус 1 заповнюється водою через відкриті отвори. У тому разі, якщо весь корпус монітора буде розташовано у гр унті, заповнення водою внутрішнього об'єму корпусу здійснюється через клапан 6. Потім на електродну систему 2 подають напругу від високовольтного джерела живлення, наприклад, батареї високовольтних конденсаторів. Розряд, що виникає між позитивним і негативним електродами системи 2, викликає могутню ударну хвилю, яка, вириваючись через відкриті отвори, діє на об'єкт оброблення. Останній буде вирваний з ґрунту чи відірваний від якого-небудь іншого об'єкта, наприклад, борта судна, бика моста, понтона тощо. За необхідності процес подачі напруги повторюється кілька разів. Використання запропонованого електрогідравлічного монітора дозволить знизити трудомісткість підводних робіт з очищення або відриву об'єктів діяння. 5 Комп’ютерна в ерстка В. Клюкін 85566 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
