Холодильна установка

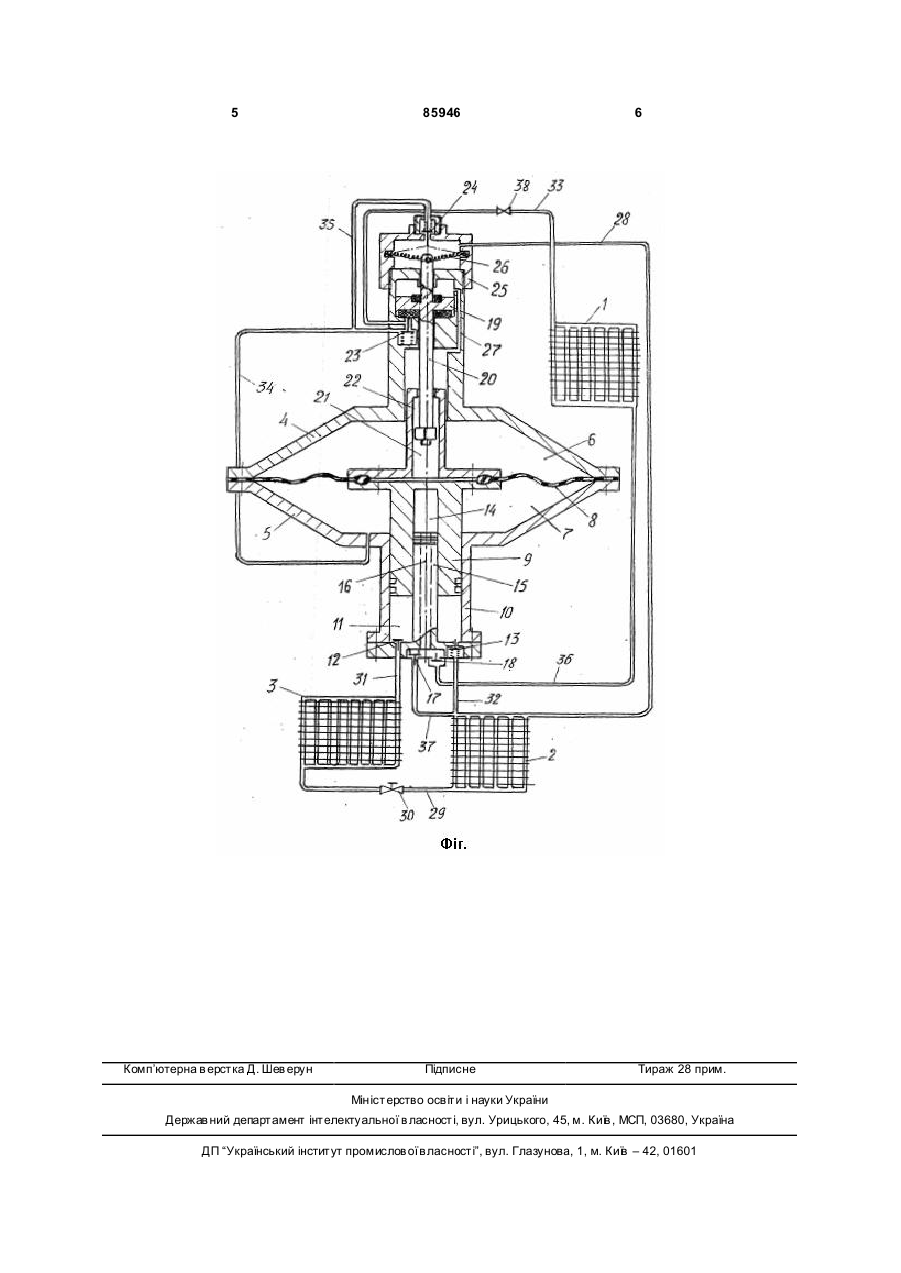

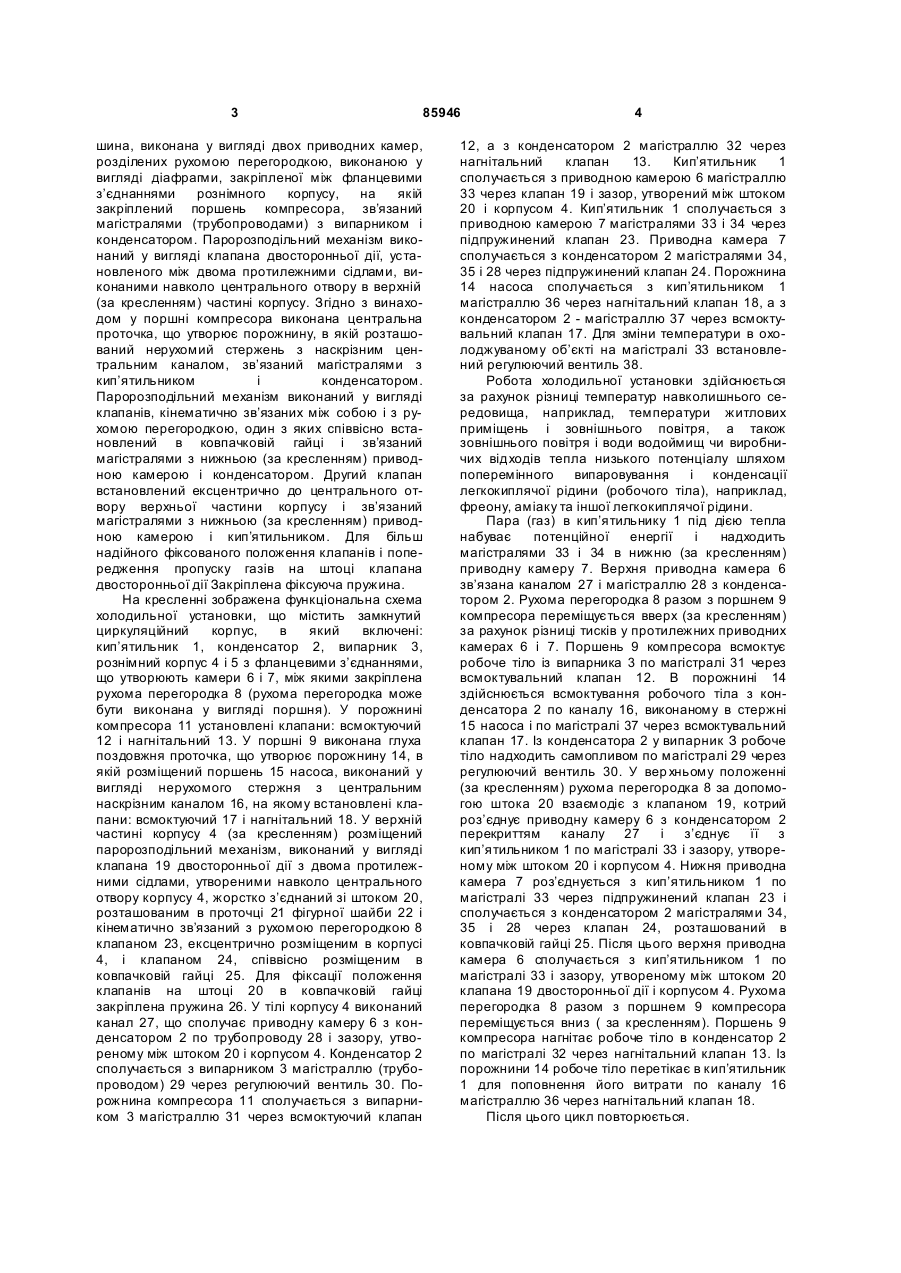

1. Холодильна установка, що містить замкнутий циркуляційний контур, в який включені кип'я тильник, конденсатор, випарник, парова машина з паророзподільним механізмом, поршневий компресор і насос, що з'єднані між собою, при цьому парова машина виконана у вигляді двох приводних камер, утворених двома частинами рознімного корпусу, розділених рухомою перегородкою, виконаною у вигляді діафрагми, встановленої між фланцевими з'єднаннями рознімного корпусу, на C2 2 (19) 1 3 85946 шина, виконана у вигляді двох приводних камер, розділених рухомою перегородкою, виконаною у вигляді діафрагми, закріпленої між фланцевими з’єднаннями рознімного корпусу, на якій закріплений поршень компресора, зв’язаний магістралями (трубопроводами) з випарником і конденсатором. Паророзподільний механізм виконаний у вигляді клапана двосторонньої дії, установленого між двома протилежними сідлами, виконаними навколо центрального отвору в верхній (за кресленням) частині корпусу. Згідно з винаходом у поршні компресора виконана центральна проточка, що утворює порожнину, в якій розташований нерухомий стержень з наскрізним центральним каналом, зв’язаний магістралями з кип’ятильником і конденсатором. Паророзподільний механізм виконаний у вигляді клапанів, кінематично зв’язаних між собою і з рухомою перегородкою, один з яких співвісно встановлений в ковпачковій гайці і зв’язаний магістралями з нижньою (за кресленням) приводною камерою і конденсатором. Другий клапан встановлений ексцентрично до центрального отвору верхньої частини корпусу і зв’язаний магістралями з нижньою (за кресленням) приводною камерою і кип’ятильником. Для більш надійного фіксованого положення клапанів і попередження пропуску газів на штоці клапана двосторонньої дії Закріплена фіксуюча пружина. На кресленні зображена функціональна схема холодильної установки, що містить замкнутий циркуляційний корпус, в який включені: кип’ятильник 1, конденсатор 2, випарник 3, рознімний корпус 4 і 5 з фланцевими з’єднаннями, що утворюють камери 6 і 7, між якими закріплена рухома перегородка 8 (рухома перегородка може бути виконана у вигляді поршня). У порожнині компресора 11 установлені клапани: всмоктуючий 12 і нагнітальний 13. У поршні 9 виконана глуха поздовжня проточка, що утворює порожнину 14, в якій розміщений поршень 15 насоса, виконаний у вигляді нерухомого стержня з центральним наскрізним каналом 16, на якому встановлені клапани: всмоктуючий 17 і нагнітальний 18. У верхній частині корпусу 4 (за кресленням) розміщений паророзподільний механізм, виконаний у вигляді клапана 19 двосторонньої дії з двома протилежними сідлами, утвореними навколо центрального отвору корпусу 4, жорстко з’єднаний зі штоком 20, розташованим в проточці 21 фігурної шайби 22 і кінематично зв’язаний з рухомою перегородкою 8 клапаном 23, ексцентрично розміщеним в корпусі 4, і клапаном 24, співвісно розміщеним в ковпачковій гайці 25. Для фіксації положення клапанів на штоці 20 в ковпачковій гайці закріплена пружина 26. У тілі корпусу 4 виконаний канал 27, що сполучає приводну камеру 6 з конденсатором 2 по трубопроводу 28 і зазору, утвореному між штоком 20 і корпусом 4. Конденсатор 2 сполучається з випарником 3 магістраллю (трубопроводом) 29 через регулюючий вентиль 30. Порожнина компресора 11 сполучається з випарником 3 магістраллю 31 через всмоктуючий клапан 4 12, а з конденсатором 2 магістраллю 32 через нагнітальний клапан 13. Кип’ятильник 1 сполучається з приводною камерою 6 магістраллю 33 через клапан 19 і зазор, утворений між штоком 20 і корпусом 4. Кип’ятильник 1 сполучається з приводною камерою 7 магістралями 33 і 34 через підпружинений клапан 23. Приводна камера 7 сполучається з конденсатором 2 магістралями 34, 35 і 28 через підпружинений клапан 24. Порожнина 14 насоса сполучається з кип’ятильником 1 магістраллю 36 через нагнітальний клапан 18, а з конденсатором 2 - магістраллю 37 через всмоктувальний клапан 17. Для зміни температури в охолоджуваному об’єкті на магістралі 33 встановлений регулюючий вентиль 38. Робота холодильної установки здійснюється за рахунок різниці температур навколишнього середовища, наприклад, температури житлових приміщень і зовнішнього повітря, а також зовнішнього повітря і води водоймищ чи виробничих відходів тепла низького потенціалу шляхом поперемінного випаровування і конденсації легкокиплячої рідини (робочого тіла), наприклад, фреону, аміаку та іншої легкокиплячої рідини. Пара (газ) в кип’ятильнику 1 під дією тепла набуває потенційної енергії і надходить магістралями 33 і 34 в нижню (за кресленням) приводну камеру 7. Верхня приводна камера 6 зв’язана каналом 27 і магістраллю 28 з конденсатором 2. Рухома перегородка 8 разом з поршнем 9 компресора переміщується вверх (за кресленням) за рахунок різниці тисків у протилежних приводних камерах 6 і 7. Поршень 9 компресора всмоктує робоче тіло із випарника 3 по магістралі 31 через всмоктувальний клапан 12. В порожнині 14 здійснюється всмоктування робочого тіла з конденсатора 2 по каналу 16, виконаному в стержні 15 насоса і по магістралі 37 через всмоктувальний клапан 17. Із конденсатора 2 у випарник З робоче тіло надходить самопливом по магістралі 29 через регулюючий вентиль 30. У вер хньому положенні (за кресленням) рухома перегородка 8 за допомогою штока 20 взаємодіє з клапаном 19, котрий роз’єднує приводну камеру 6 з конденсатором 2 перекриттям каналу 27 і з’єднує її з кип’ятильником 1 по магістралі 33 і зазору, утвореному між штоком 20 і корпусом 4. Нижня приводна камера 7 роз’єднується з кип’ятильником 1 по магістралі 33 через підпружинений клапан 23 і сполучається з конденсатором 2 магістралями 34, 35 і 28 через клапан 24, розташований в ковпачковій гайці 25. Після цього верхня приводна камера 6 сполучається з кип’ятильником 1 по магістралі 33 і зазору, утвореному між штоком 20 клапана 19 двосторонньої дії і корпусом 4. Рухома перегородка 8 разом з поршнем 9 компресора переміщується вниз ( за кресленням). Поршень 9 компресора нагнітає робоче тіло в конденсатор 2 по магістралі 32 через нагнітальний клапан 13. Із порожнини 14 робоче тіло перетікає в кип’ятильник 1 для поповнення його витрати по каналу 16 магістраллю 36 через нагнітальний клапан 18. Після цього цикл повторюється. 5 Комп’ютерна в ерстка Д. Шев ерун 85946 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
