Пристрій для кормового траулера зі сліпом

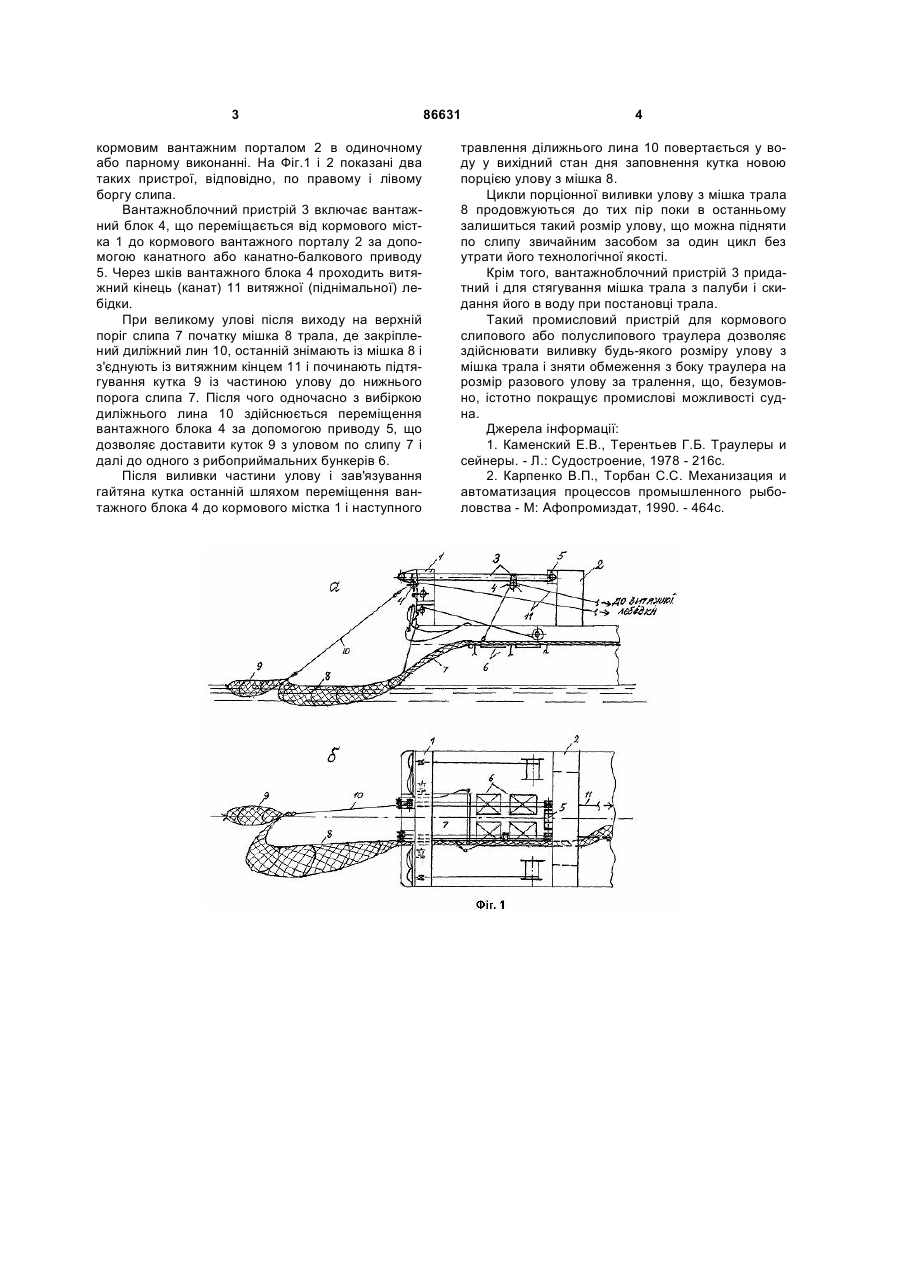

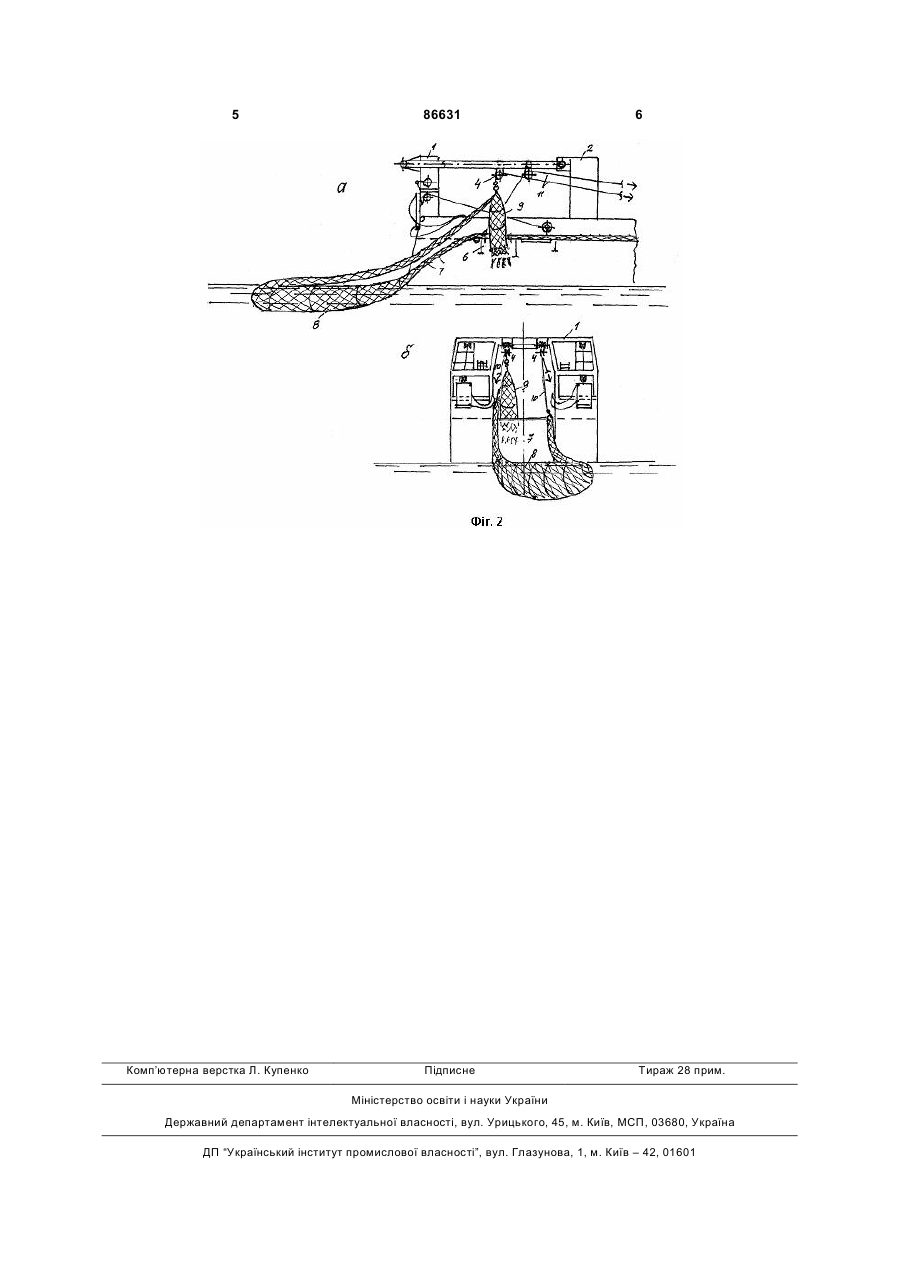

Пристрій для кормового траулера зі сліпом, який містить сліп, кормовий місток, кормовий вантажний портал, рибоприймальні бункери і витяжні лебідки, який відрізняється тим, що між кормовим містком і кормовим вантажним порталом над сліпом установлено приводний пересувний вантажно-блочний пристрій, що включає вантажний блок із піднімальним тросом від лебідок, що встановлений з можливістю переміщення при порційному вилові великого улову від кормового містка до рибоприймальних бункерів і зворотно за допомогою канатного або канатно-балкового приводу. (19) (21) a200701455 (22) 12.02.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) КАРПЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA (73) КЕРЧЕНСЬКИЙ ДЕРЖАВНИЙ МОРСЬКИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA (56) SU 25810 31.03.1932 SU 357949 19.12.1972 SU 654222 30.03.1979 SU 1109109 23.08.1984 GB 1367970 25.09.1974 GB 2007181 16.05.1979 US 3831311 27.08.1974 3 кормовим вантажним порталом 2 в одиночному або парному виконанні. На Фіг.1 і 2 показані два таких пристрої, відповідно, по правому і лівому боргу слипа. Вантажноблочний пристрій 3 включає вантажний блок 4, що переміщається від кормового містка 1 до кормового вантажного порталу 2 за допомогою канатного або канатно-балкового приводу 5. Через шків вантажного блока 4 проходить витяжний кінець (канат) 11 витяжної (піднімальної) лебідки. При великому улові після виходу на верхній поріг слипа 7 початку мішка 8 трала, де закріплений диліжний лин 10, останній знімають із мішка 8 і з'єднують із витяжним кінцем 11 і починають підтягування кутка 9 із частиною улову до нижнього порога слипа 7. Після чого одночасно з вибіркою диліжнього лина 10 здійснюється переміщення вантажного блока 4 за допомогою приводу 5, що дозволяє доставити куток 9 з уловом по слипу 7 і далі до одного з рибоприймальних бункерів 6. Після виливки частини улову і зав'язування гайтяна кутка останній шляхом переміщення вантажного блока 4 до кормового містка 1 і наступного 86631 4 травлення ділижнього лина 10 повертається у воду у вихідний стан дня заповнення кутка новою порцією улову з мішка 8. Цикли порціонної виливки улову з мішка трала 8 продовжуються до тих піp поки в останньому залишиться такий розмір улову, що можна підняти по слипу звичайним засобом за один цикл без утрати його технологічної якості. Крім того, вантажноблочний пристрій 3 придатний і для стягування мішка трала з палуби і скидання його в воду при постановці трала. Такий промисловий пристрій для кормового слипового або полуслипового траулера дозволяє здійснювати виливку будь-якого розміру улову з мішка трала і зняти обмеження з боку траулера на розмір разового улову за тралення, що, безумовно, істотно покращує промислові можливості судна. Джерела інформації: 1. Каменский Е.В., Терентьев Г.Б. Траулеры и сейнеры. - Л.: Судостроение, 1978 - 216с. 2. Карпенко В.П., Торбан С.С. Механизация и автоматизация процессов промышленного рыболовства - М: Афопромиздат, 1990. - 464с. 5 Комп’ютерна верстка Л. Купенко 86631 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
