Установка для безперервного отримання поропласту

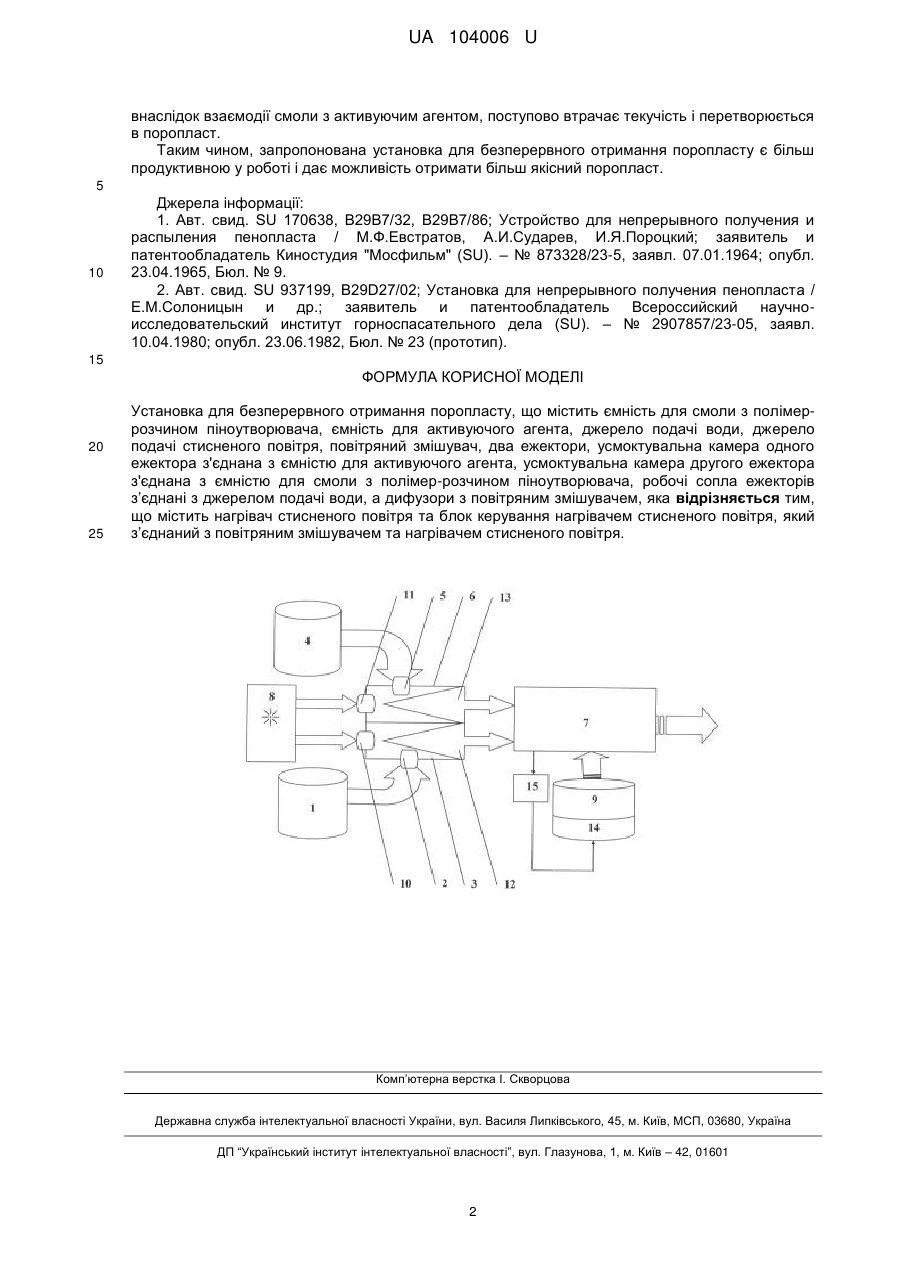

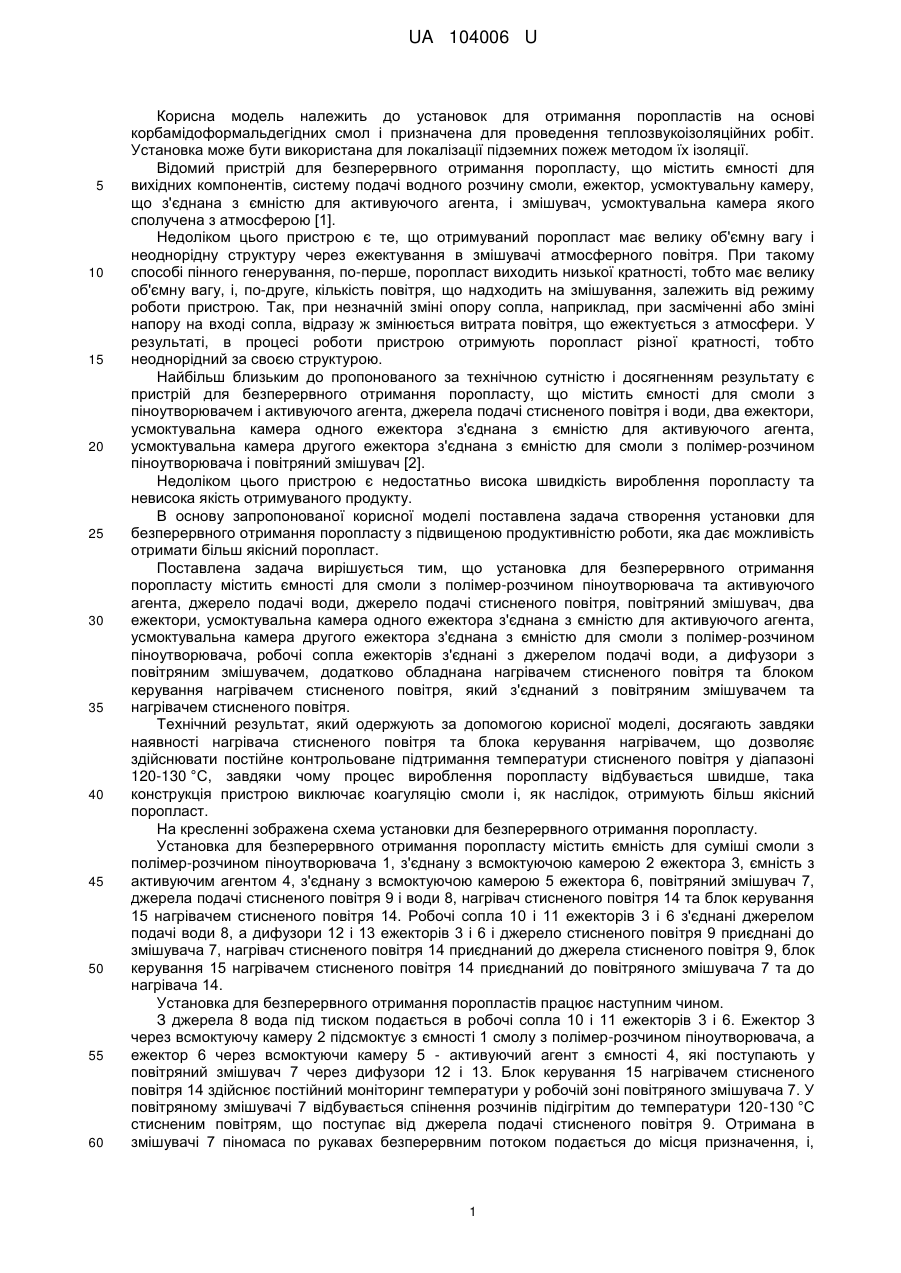

Реферат: Установка для безперервного отримання поропласту містить ємності для смоли з полімеррозчином піноутворювача та активуючого агента, джерела подачі води та стисненого повітря, повітряний змішувач, два ежектори, усмоктувальна камера одного ежектора з'єднана з ємністю для активуючого агента, усмоктувальна камера другого ежектора з'єднана з ємністю для смоли з полімер-розчином піноутворювача, робочі сопла ежекторів з’єднані з джерелом подачі води, а дифузори з повітряним змішувачем, обладнана нагрівачем стисненого повітря та блоком керування нагрівачем стисненого повітря, який з’єднаний з повітряним змішувачем та нагрівачем стисненого повітря. UA 104006 U (54) УСТАНОВКА ДЛЯ БЕЗПЕРЕРВНОГО ОТРИМАННЯ ПОРОПЛАСТУ UA 104006 U UA 104006 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до установок для отримання поропластів на основі корбамідоформальдегідних смол і призначена для проведення теплозвукоізоляційних робіт. Установка може бути використана для локалізації підземних пожеж методом їх ізоляції. Відомий пристрій для безперервного отримання поропласту, що містить ємності для вихідних компонентів, систему подачі водного розчину смоли, ежектор, усмоктувальну камеру, що з'єднана з ємністю для активуючого агента, і змішувач, усмоктувальна камера якого сполучена з атмосферою [1]. Недоліком цього пристрою є те, що отримуваний поропласт має велику об'ємну вагу і неоднорідну структуру через ежектування в змішувачі атмосферного повітря. При такому способі пінного генерування, по-перше, поропласт виходить низької кратності, тобто має велику об'ємну вагу, і, по-друге, кількість повітря, що надходить на змішування, залежить від режиму роботи пристрою. Так, при незначній зміні опору сопла, наприклад, при засміченні або зміні напору на вході сопла, відразу ж змінюється витрата повітря, що ежектується з атмосфери. У результаті, в процесі роботи пристрою отримують поропласт різної кратності, тобто неоднорідний за своєю структурою. Найбільш близьким до пропонованого за технічною сутністю і досягненням результату є пристрій для безперервного отримання поропласту, що містить ємності для смоли з піноутворювачем і активуючого агента, джерела подачі стисненого повітря і води, два ежектори, усмоктувальна камера одного ежектора з'єднана з ємністю для активуючого агента, усмоктувальна камера другого ежектора з'єднана з ємністю для смоли з полімер-розчином піноутворювача і повітряний змішувач [2]. Недоліком цього пристрою є недостатньо висока швидкість вироблення поропласту та невисока якість отримуваного продукту. В основу запропонованої корисної моделі поставлена задача створення установки для безперервного отримання поропласту з підвищеною продуктивністю роботи, яка дає можливість отримати більш якісний поропласт. Поставлена задача вирішується тим, що установка для безперервного отримання поропласту містить ємності для смоли з полімер-розчином піноутворювача та активуючого агента, джерело подачі води, джерело подачі стисненого повітря, повітряний змішувач, два ежектори, усмоктувальна камера одного ежектора з'єднана з ємністю для активуючого агента, усмоктувальна камера другого ежектора з'єднана з ємністю для смоли з полімер-розчином піноутворювача, робочі сопла ежекторів з'єднані з джерелом подачі води, а дифузори з повітряним змішувачем, додатково обладнана нагрівачем стисненого повітря та блоком керування нагрівачем стисненого повітря, який з'єднаний з повітряним змішувачем та нагрівачем стисненого повітря. Технічний результат, який одержують за допомогою корисної моделі, досягають завдяки наявності нагрівача стисненого повітря та блока керування нагрівачем, що дозволяє здійснювати постійне контрольоване підтримання температури стисненого повітря у діапазоні 120-130 °C, завдяки чому процес вироблення поропласту відбувається швидше, така конструкція пристрою виключає коагуляцію смоли і, як наслідок, отримують більш якісний поропласт. На кресленні зображена схема установки для безперервного отримання поропласту. Установка для безперервного отримання поропласту містить ємність для суміші смоли з полімер-розчином піноутворювача 1, з'єднану з всмоктуючою камерою 2 ежектора 3, ємність з активуючим агентом 4, з'єднану з всмоктуючою камерою 5 ежектора 6, повітряний змішувач 7, джерела подачі стисненого повітря 9 і води 8, нагрівач стисненого повітря 14 та блок керування 15 нагрівачем стисненого повітря 14. Робочі сопла 10 і 11 ежекторів 3 і 6 з'єднані джерелом подачі води 8, а дифузори 12 і 13 ежекторів 3 і 6 і джерело стисненого повітря 9 приєднані до змішувача 7, нагрівач стисненого повітря 14 приєднаний до джерела стисненого повітря 9, блок керування 15 нагрівачем стисненого повітря 14 приєднаний до повітряного змішувача 7 та до нагрівача 14. Установка для безперервного отримання поропластів працює наступним чином. З джерела 8 вода під тиском подається в робочі сопла 10 і 11 ежекторів 3 і 6. Ежектор 3 через всмоктуючу камеру 2 підсмоктує з ємності 1 смолу з полімер-розчином піноутворювача, а ежектор 6 через всмоктуючи камеру 5 - активуючий агент з ємності 4, які поступають у повітряний змішувач 7 через дифузори 12 і 13. Блок керування 15 нагрівачем стисненого повітря 14 здійснює постійний моніторинг температури у робочій зоні повітряного змішувача 7. У повітряному змішувачі 7 відбувається спінення розчинів підігрітим до температури 120-130 °C стисненим повітрям, що поступає від джерела подачі стисненого повітря 9. Отримана в змішувачі 7 піномаса по рукавах безперервним потоком подається до місця призначення, і, 1 UA 104006 U внаслідок взаємодії смоли з активуючим агентом, поступово втрачає текучість і перетворюється в поропласт. Таким чином, запропонована установка для безперервного отримання поропласту є більш продуктивною у роботі і дає можливість отримати більш якісний поропласт. 5 10 Джерела інформації: 1. Авт. свид. SU 170638, B29B7/32, B29B7/86; Устройство для непрерывного получения и распыления пенопласта / М.Ф.Евстратов, А.И.Сударев, И.Я.Пороцкий; заявитель и патентообладатель Киностудия "Мосфильм" (SU). – № 873328/23-5, заявл. 07.01.1964; опубл. 23.04.1965, Бюл. № 9. 2. Авт. свид. SU 937199, B29D27/02; Установка для непрерывного получения пенопласта / Е.М.Солоницын и др.; заявитель и патентообладатель Всероссийский научноисследовательский институт горноспасательного дела (SU). – № 2907857/23-05, заявл. 10.04.1980; опубл. 23.06.1982, Бюл. № 23 (прототип). 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Установка для безперервного отримання поропласту, що містить ємність для смоли з полімеррозчином піноутворювача, ємність для активуючого агента, джерело подачі води, джерело подачі стисненого повітря, повітряний змішувач, два ежектори, усмоктувальна камера одного ежектора з'єднана з ємністю для активуючого агента, усмоктувальна камера другого ежектора з'єднана з ємністю для смоли з полімер-розчином піноутворювача, робочі сопла ежекторів з’єднані з джерелом подачі води, а дифузори з повітряним змішувачем, яка відрізняється тим, що містить нагрівач стисненого повітря та блок керування нагрівачем стисненого повітря, який з’єднаний з повітряним змішувачем та нагрівачем стисненого повітря. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
