Повітрозабірна решітка, переважно для тягових електричних машин

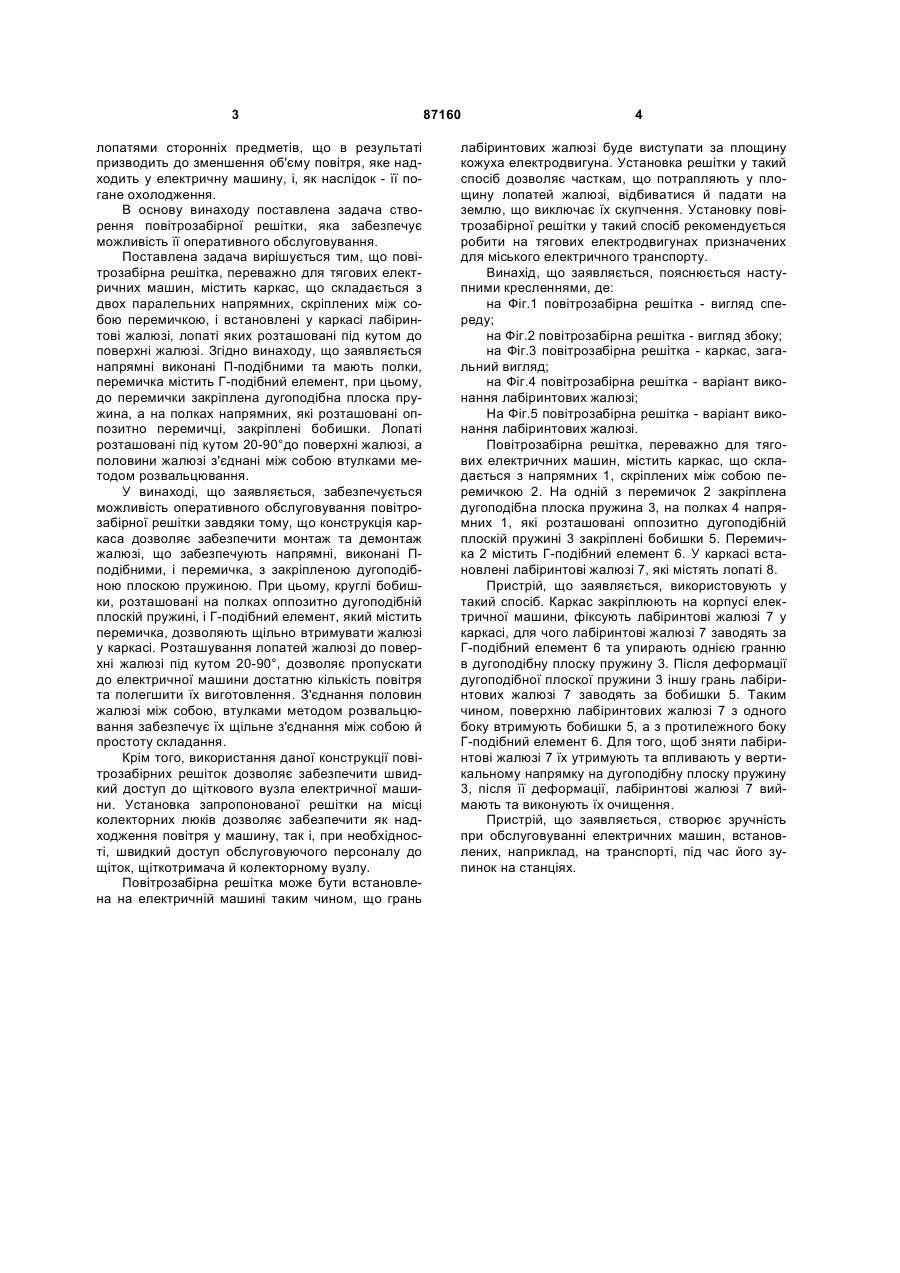

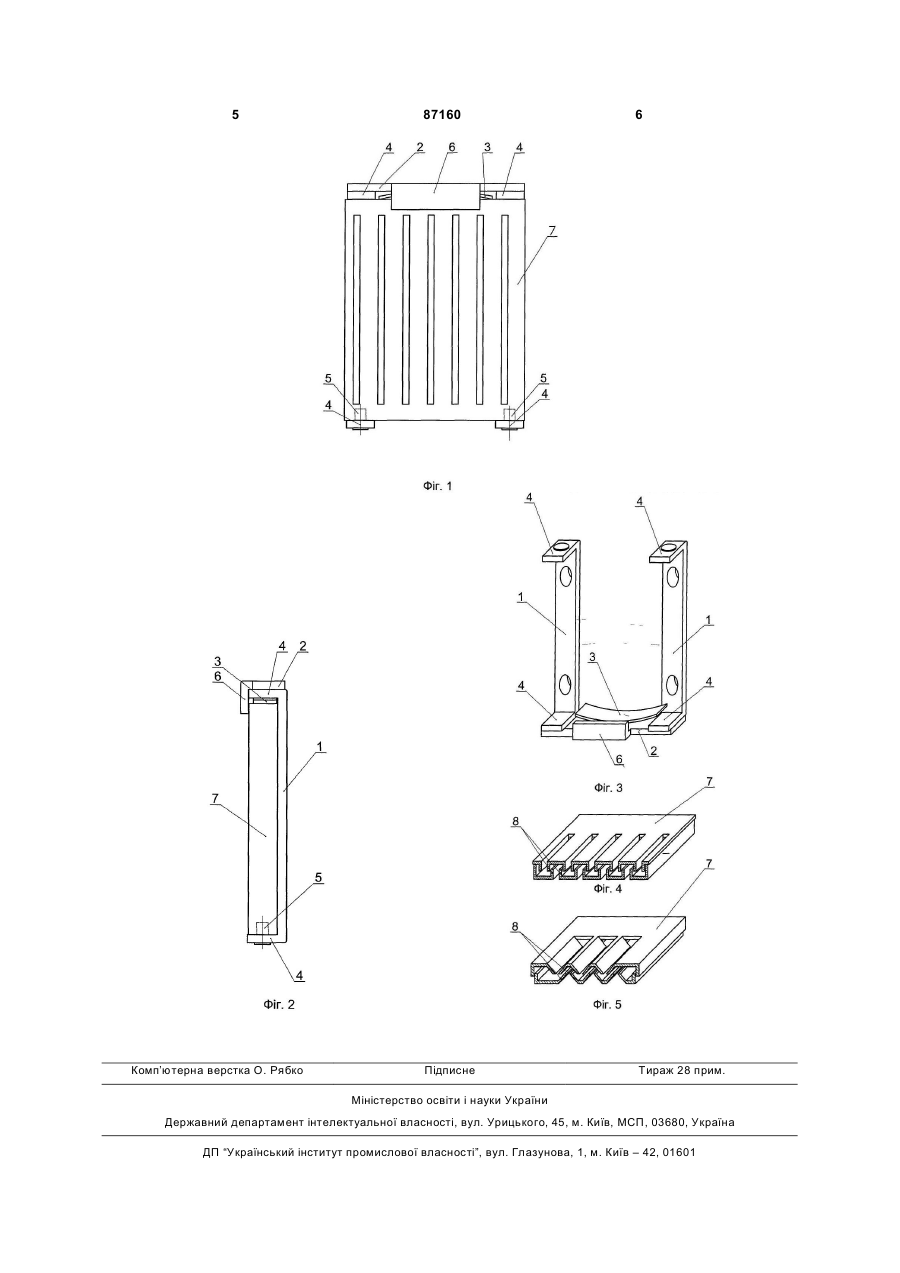

1. Повітрозабірна решітка, переважно для тягових електричних машин, що містить каркас, який складається з двох паралельних напрямних, скріплених між собою перемичкою, і встановлені у каркасі лабіринтові жалюзі, лопаті яких розташовані під кутом до поверхні жалюзі, яка відрізняється тим, що напрямні виконані П-подібними та C2 1 3 лопатями сторонніх предметів, що в результаті призводить до зменшення об'єму повітря, яке надходить у електричну машину, і, як наслідок - її погане охолодження. В основу винаходу поставлена задача створення повітрозабірної решітки, яка забезпечує можливість її оперативного обслуговування. Поставлена задача вирішується тим, що повітрозабірна решітка, переважно для тягових електричних машин, містить каркас, що складається з двох паралельних напрямних, скріплених між собою перемичкою, і встановлені у каркасі лабіринтові жалюзі, лопаті яких розташовані під кутом до поверхні жалюзі. Згідно винаходу, що заявляється напрямні виконані Π-подібними та мають полки, перемичка містить Г-подібний елемент, при цьому, до перемички закріплена дугоподібна плоска пружина, а на полках напрямних, які розташовані оппозитно перемичці, закріплені бобишки. Лопаті розташовані під кутом 20-90°до поверхні жалюзі, а половини жалюзі з'єднані між собою втулками методом розвальцювання. У винаході, що заявляється, забезпечується можливість оперативного обслуговування повітрозабірної решітки завдяки тому, що конструкція каркаса дозволяє забезпечити монтаж та демонтаж жалюзі, що забезпечують напрямні, виконані Πподібними, і перемичка, з закріпленою дугоподібною плоскою пружиною. При цьому, круглі бобишки, розташовані на полках оппозитно дугоподібній плоскій пружині, і Γ-подібний елемент, який містить перемичка, дозволяють щільно втримувати жалюзі у каркасі. Розташування лопатей жалюзі до поверхні жалюзі під кутом 20-90°, дозволяє пропускати до електричної машини достатню кількість повітря та полегшити їх виготовлення. З'єднання половин жалюзі між собою, втулками методом розвальцювання забезпечує їх щільне з'єднання між собою й простоту складання. Крім того, використання даної конструкції повітрозабірних решіток дозволяє забезпечити швидкий доступ до щіткового вузла електричної машини. Установка запропонованої решітки на місці колекторних люків дозволяє забезпечити як надходження повітря у машину, так і, при необхідності, швидкий доступ обслуговуючого персоналу до щіток, щіткотримача й колекторному вузлу. Повітрозабірна решітка може бути встановлена на електричній машині таким чином, що грань 87160 4 лабіринтових жалюзі буде виступати за площину кожуха електродвигуна. Установка решітки у такий спосіб дозволяє часткам, що потрапляють у площину лопатей жалюзі, відбиватися й падати на землю, що виключає їх скупчення. Установку повітрозабірної решітки у такий спосіб рекомендується робити на тягових електродвигунах призначених для міського електричного транспорту. Винахід, що заявляється, пояснюється наступними кресленнями, де: на Фіг.1 повітрозабірна решітка - вигляд спереду; на Фіг.2 повітрозабірна решітка - вигляд збоку; на Фіг.3 повітрозабірна решітка - каркас, загальний вигляд; на Фіг.4 повітрозабірна решітка - варіант виконання лабіринтових жалюзі; На Фіг.5 повітрозабірна решітка - варіант виконання лабіринтових жалюзі. Повітрозабірна решітка, переважно для тягових електричних машин, містить каркас, що складається з напрямних 1, скріплених між собою перемичкою 2. На одній з перемичок 2 закріплена дугоподібна плоска пружина 3, на полках 4 напрямних 1, які розташовані оппозитно дугоподібній плоскій пружині 3 закріплені бобишки 5. Перемичка 2 містить Г-подібний елемент 6. У каркасі встановлені лабіринтові жалюзі 7, які містять лопаті 8. Пристрій, що заявляється, використовують у такий спосіб. Каркас закріплюють на корпусі електричної машини, фіксують лабіринтові жалюзі 7 у каркасі, для чого лабіринтові жалюзі 7 заводять за Γ-подібний елемент 6 та упирають однією гранню в дугоподібну плоску пружину 3. Після деформації дугоподібної плоскої пружини 3 іншу грань лабіринтових жалюзі 7 заводять за бобишки 5. Таким чином, поверхню лабіринтових жалюзі 7 з одного боку втримують бобишки 5, а з протилежного боку Γ-подібний елемент 6. Для того, щоб зняти лабіринтові жалюзі 7 їх утримують та впливають у вертикальному напрямку на дугоподібну плоску пружину 3, після її деформації, лабіринтові жалюзі 7 виймають та виконують їх очищення. Пристрій, що заявляється, створює зручність при обслуговуванні електричних машин, встановлених, наприклад, на транспорті, під час його зупинок на станціях. 5 Комп’ютерна верстка О. Рябко 87160 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
