Мікроелектронний сенсор оптичної потужності
Номер патенту: 87584
Опубліковано: 27.07.2009
Автори: Осадчук Олександр Володимирович, Ільченко Олена Миколаївна, Барабан Сергій Володимирович, Осадчук Володимир Степанович
Формула / Реферат
Мікроелектронний сенсор оптичної потужності, що містить джерело постійної напруги, МДН-фототранзистор, два конденсатори та резистор, який відрізняється тим, що додатково містить другий і третій МДН-фототранзистори, при цьому всі МДН-фототранзистори виконані шляхом створення зі зворотної сторони підкладки під областю каналу глибоких пазів, площа перерізу (А) кожного з яких задовольняє співвідношенню
A<S/n, де
S - площа каналу,
n - кількість пазів,

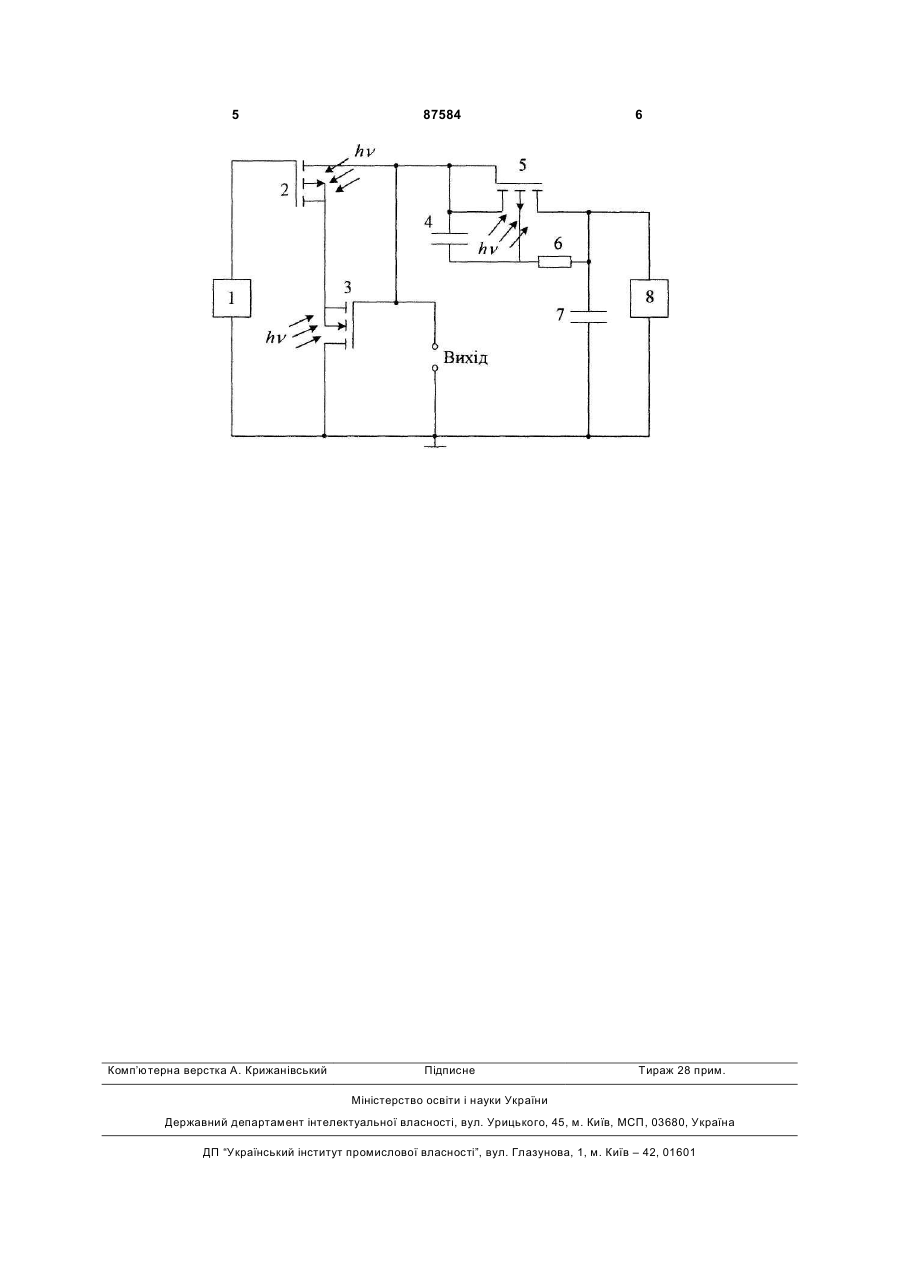

та формування непрозорого затворного електрода із алюмінію, а також друге джерело постійної напруги, причому перший полюс першого джерела постійної напруги з'єднаний з затворним електродом першого МДН-фототранзистора, стік якого підключений до першого виводу першого конденсатора, витоку та затворного електрода другого МДН-фототранзистора і затворного електрода третього МДН-фототранзистора, який з’єднаний з першою вихідною клемою, при цьому витік першого МДН-фототранзистора з'єднаний з витоком і підкладкою третього МДН-фототранзистора, а другий вивід першого конденсатора з'єднаний з підкладкою другого МДН-фототранзистора і першим виводом резистора, другий вивід резистора з'єднаний зі стоком другого МДН-фототранзистора, першим виводом другого конденсатора і першим полюсом другого джерела постійної напруги, при цьому другий полюс другого джерела постійної напруги підключений до другого виводу другого конденсатора, стоку третього МДН-фототранзистора і другого полюса першого джерела постійної напруги через спільну шину, до якої підключена друга вихідна клема.
Текст

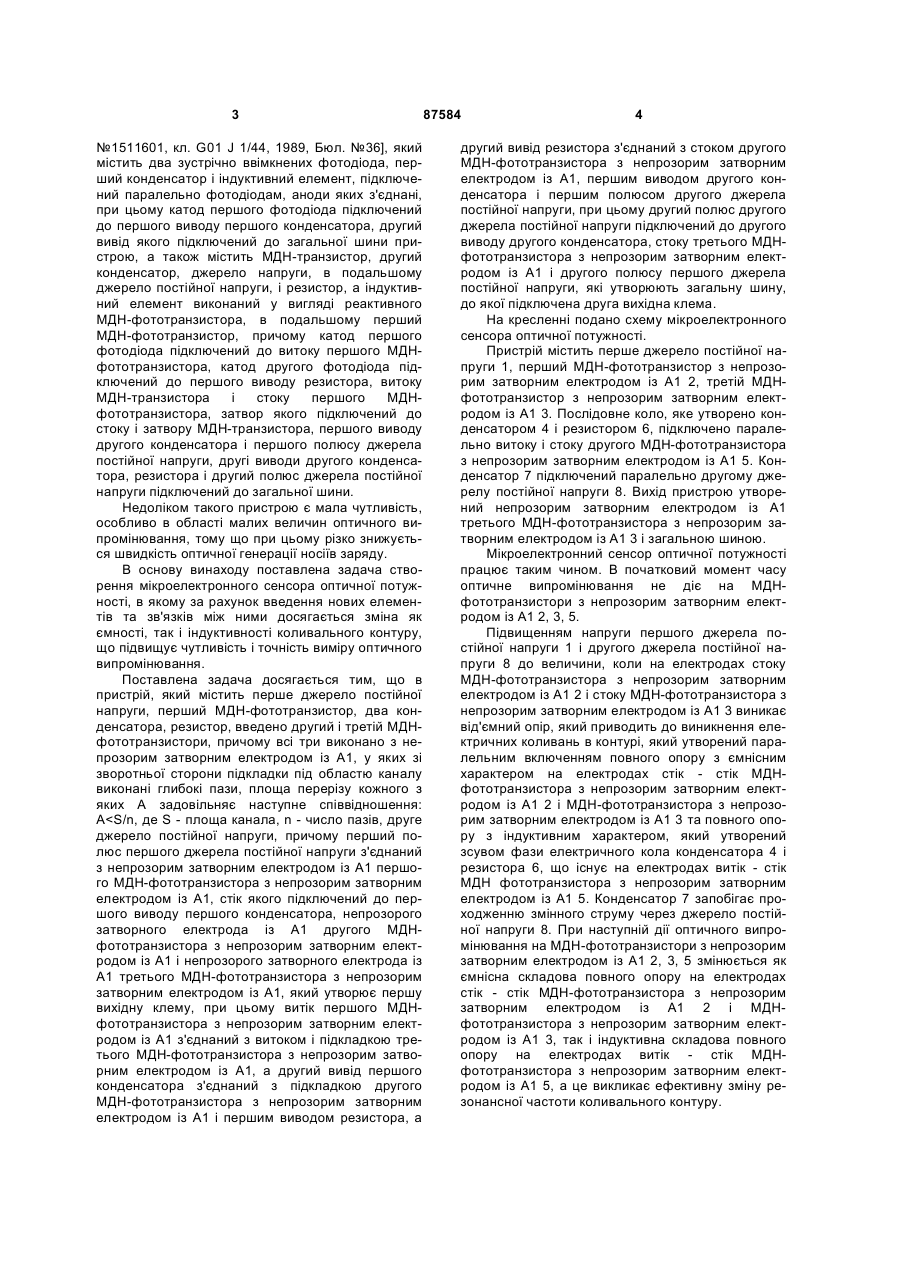

Мікроелектронний сенсор оптичної потужності, що містить джерело постійної напруги, МДНфототранзистор, два конденсатори та резистор, який відрізняється тим, що додатково містить другий і третій МДН-фототранзистори, при цьому всі МДН-фототранзистори виконані шляхом створення зі зворотної сторони підкладки під областю каналу глибоких пазів, площа перерізу (А) кожного з яких задовольняє співвідношенню C2 2 (19) 1 3 №1511601, кл. G01 J 1/44, 1989, Бюл. №36], який містить два зустрічно ввімкнених фотодіода, перший конденсатор і індуктивний елемент, підключений паралельно фотодіодам, аноди яких з'єднані, при цьому катод першого фотодіода підключений до першого виводу першого конденсатора, другий вивід якого підключений до загальної шини пристрою, а також містить МДН-транзистор, другий конденсатор, джерело напруги, в подальшому джерело постійної напруги, і резистор, а індуктивний елемент виконаний у вигляді реактивного МДН-фототранзистора, в подальшому перший МДН-фототранзистор, причому катод першого фотодіода підключений до витоку першого МДНфототранзистора, катод другого фотодіода підключений до першого виводу резистора, витоку МДН-транзистора і стоку першого МДНфототранзистора, затвор якого підключений до стоку і затвору МДН-транзистора, першого виводу другого конденсатора і першого полюсу джерела постійної напруги, другі виводи другого конденсатора, резистора і другий полюс джерела постійної напруги підключений до загальної шини. Недоліком такого пристрою є мала чутливість, особливо в області малих величин оптичного випромінювання, тому що при цьому різко знижується швидкість оптичної генерації носіїв заряду. В основу винаходу поставлена задача створення мікроелектронного сенсора оптичної потужності, в якому за рахунок введення нових елементів та зв'язків між ними досягається зміна як ємності, так і індуктивності коливального контуру, що підвищує чутливість і точність виміру оптичного випромінювання. Поставлена задача досягається тим, що в пристрій, який містить перше джерело постійної напруги, перший МДН-фототранзистор, два конденсатора, резистор, введено другий і третій МДНфототранзистори, причому всі три виконано з непрозорим затворним електродом із А1, у яких зі зворотньої сторони підкладки під областю каналу виконані глибокі пази, площа перерізу кожного з яких А задовільняє наступне співвідношення: A
ДивитисяДодаткова інформація
Назва патенту англійськоюMicro-electronic sensor of optical power
Автори англійськоюOsadchuk Volodymyr Stepanovych, Osadchuk Oleksandr Volodymyrovych, Ilchenko Olena Mykolaivna, Baraban Serhii Volodymyrovych
Назва патенту російськоюМикроэлектронный сенсор оптической мощности
Автори російськоюОсадчук Владимир Степанович, Осадчук Александр Владимирович, Ильченко Елена Николаевна, Барабан Сергей Владимирович
МПК / Мітки
МПК: G01J 1/44
Мітки: мікроелектронний, оптично, потужності, сенсор
