Ґрунто-підґрунтовий шар футбольного поля

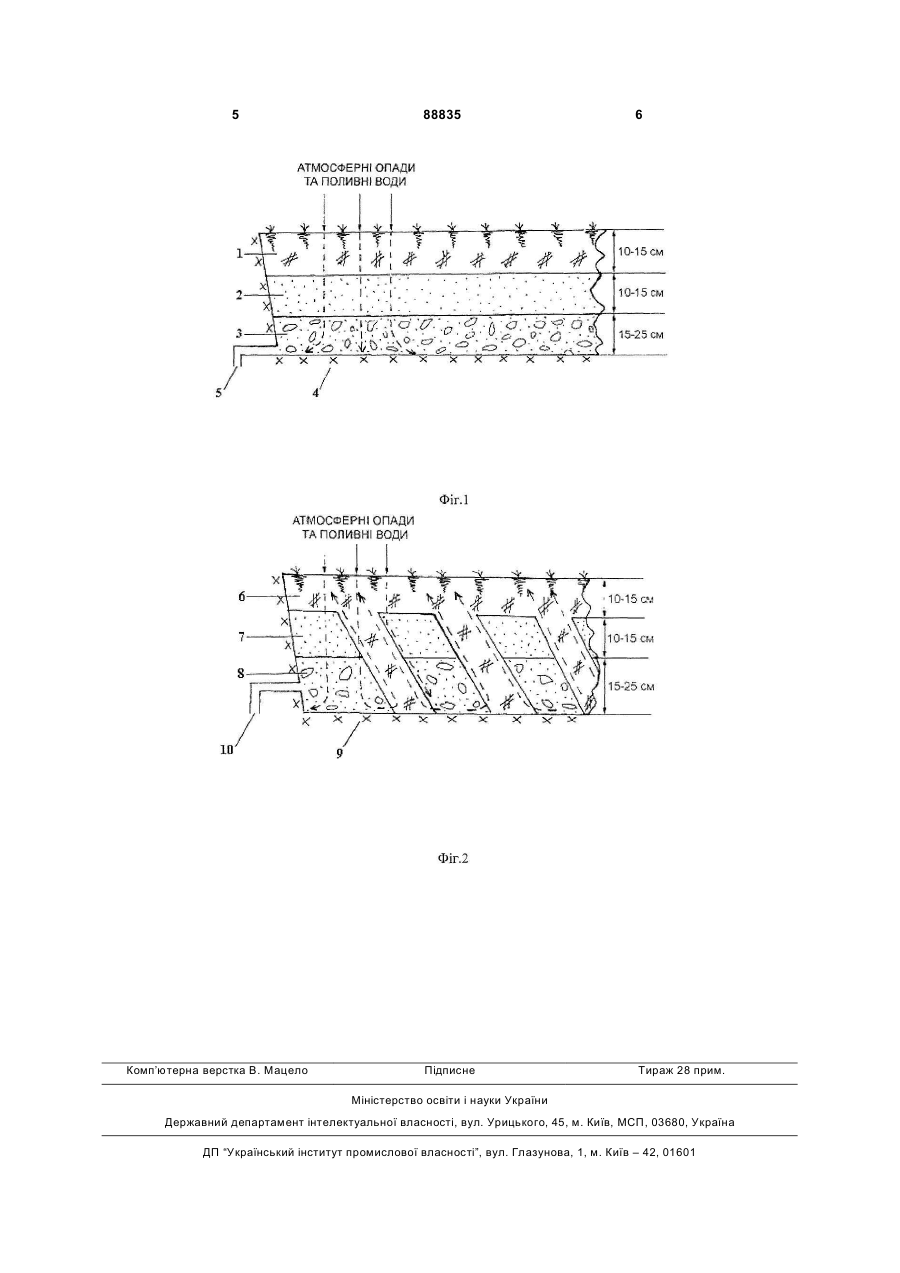

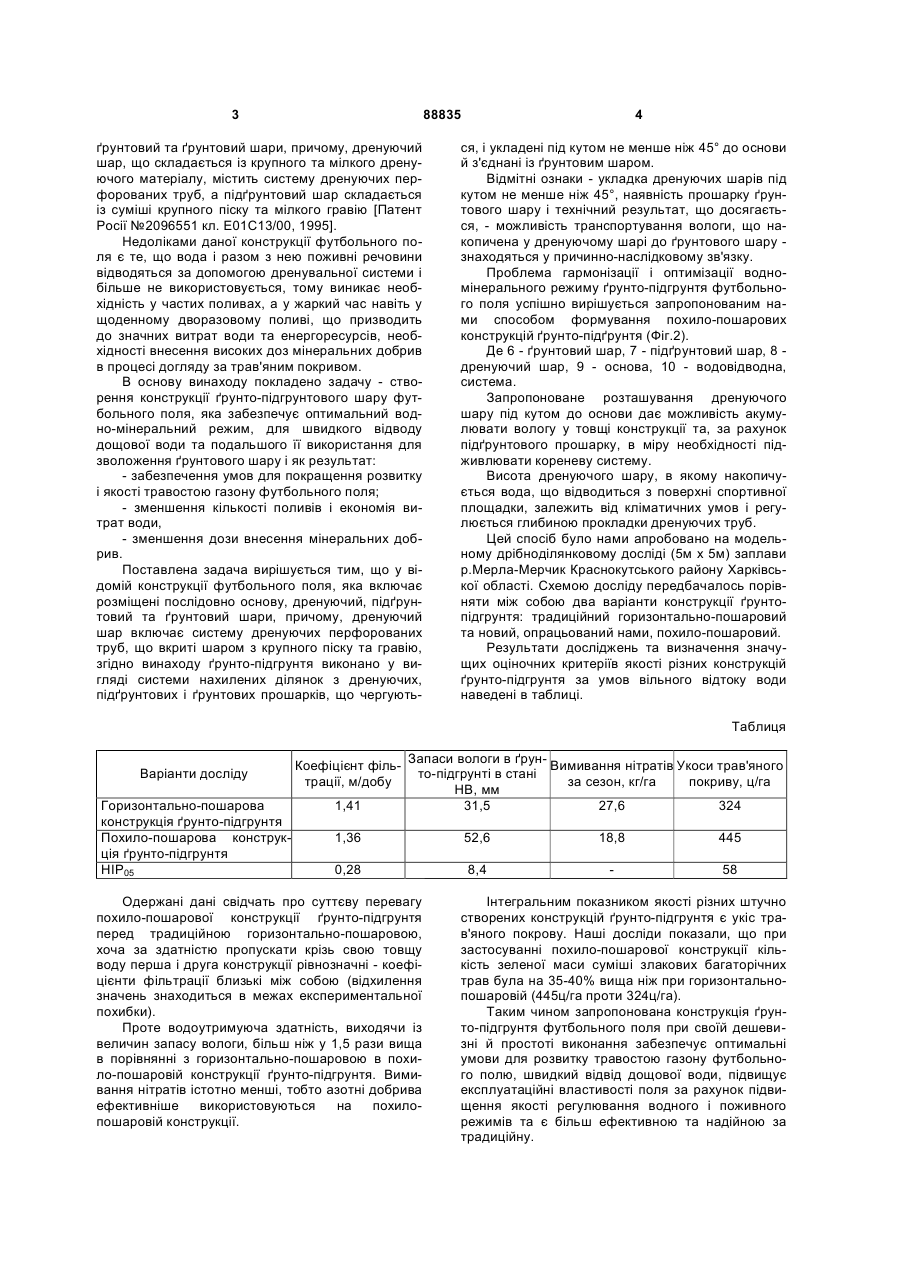

Ґрунто-підґрунтовий шар футбольного поля, який включає розміщені послідовно основу, дренуючий, підґрунтовий та ґрунтовий шари, причому дренуючий шар включає систему дренуючих перфорованих труб, що вкриті шаром з крупного піску та гравію, який відрізняється тим, що ґрунтопідгрунтя виконано у вигляді системи нахилених ділянок з дренуючих, підґрунтових і ґрунтових прошарків, що чергуються, і укладені під кутом не менше ніж 45° до основи й з'єднані із ґрунтовим шаром. (19) (21) a200805767 (22) 05.05.2008 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) ТРУСКАВЕЦЬКИЙ РОМАН СТЕПАНОВИЧ, ЦАПКО ЮРІЙ ЛЕОНІДОВИЧ, ГОРЯКІНА ВІКТОРІЯ МИКОЛАЇВНА, КАЛІНІЧЕНКО ВЯЧЕСЛАВ МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ ГРУНТОЗНАВСТВА ТА АГРОХІМІЇ ІМЕНІ О.Н.СОКОЛОВСЬКОГО" (56) RU 2096551, C1, 20.11.1997 SU 1717690, A1, 07.03.1992 FR 2556380, 14.06.1985 UA 56410, A, 15.05.2003 3 88835 ґрунтовий та ґрунтовий шари, причому, дренуючий шар, що складається із крупного та мілкого дренуючого матеріалу, містить систему дренуючих перфорованих труб, а підґрунтовий шар складається із суміші крупного піску та мілкого гравію [Патент Росії №2096551 кл. Е01С13/00, 1995]. Недоліками даної конструкції футбольного поля є те, що вода і разом з нею поживні речовини відводяться за допомогою дренувальної системи і більше не використовується, тому виникає необхідність у частих поливах, а у жаркий час навіть у щоденному дворазовому поливі, що призводить до значних витрат води та енергоресурсів, необхідності внесення високих доз мінеральних добрив в процесі догляду за трав'яним покривом. В основу винаходу покладено задачу - створення конструкції ґрунто-підгрунтового шару футбольного поля, яка забезпечує оптимальний водно-мінеральний режим, для швидкого відводу дощової води та подальшого її використання для зволоження ґрунтового шару і як результат: - забезпечення умов для покращення розвитку і якості травостою газону футбольного поля; - зменшення кількості поливів і економія витрат води, - зменшення дози внесення мінеральних добрив. Поставлена задача вирішується тим, що у відомій конструкції футбольного поля, яка включає розміщені послідовно основу, дренуючий, підґрунтовий та ґрунтовий шари, причому, дренуючий шар включає систему дренуючих перфорованих труб, що вкриті шаром з крупного піску та гравію, згідно винаходу ґрунто-підгрунтя виконано у вигляді системи нахилених ділянок з дренуючих, підґрунтових і ґрунтових прошарків, що чергують 4 ся, і укладені під кутом не менше ніж 45° до основи й з'єднані із ґрунтовим шаром. Відмітні ознаки - укладка дренуючих шарів під кутом не менше ніж 45°, наявність прошарку ґрунтового шару і технічний результат, що досягається, - можливість транспортування вологи, що накопичена у дренуючому шарі до ґрунтового шару знаходяться у причинно-наслідковому зв'язку. Проблема гармонізації і оптимізації водномінерального режиму ґрунто-підгрунтя футбольного поля успішно вирішується запропонованим нами способом формування похило-пошарових конструкцій ґрунто-підґрунтя (Фіг.2). Де 6 - ґрунтовий шар, 7 - підґрунтовий шар, 8 дренуючий шар, 9 - основа, 10 - водовідводна, система. Запропоноване розташування дренуючого шару під кутом до основи дає можливість акумулювати вологу у товщі конструкції та, за рахунок підґрунтового прошарку, в міру необхідності підживлювати кореневу систему. Висота дренуючого шару, в якому накопичується вода, що відводиться з поверхні спортивної площадки, залежить від кліматичних умов і регулюється глибиною прокладки дренуючих труб. Цей спосіб було нами апробовано на модельному дрібноділянковому досліді (5м х 5м) заплави р.Мерла-Мерчик Краснокутського району Харківської області. Схемою досліду передбачалось порівняти між собою два варіанти конструкції ґрунтопідгрунтя: традиційний горизонтально-пошаровий та новий, опрацьований нами, похило-пошаровий. Результати досліджень та визначення значущих оціночних критеріїв якості різних конструкцій ґрунто-підгрунтя за умов вільного відтоку води наведені в таблиці. Таблиця Варіанти досліду Горизонтально-пошарова конструкція ґрунто-підгрунтя Похило-пошарова конструкція ґрунто-підгрунтя НІР05 Коефіцієнт фільтрації, м/добу 1,41 Запаси вологи в ґрунВимивання нітратів Укоси трав'яного то-підгрунті в стані за сезон, кг/га покриву, ц/га НВ, мм 31,5 27,6 324 1,36 52,6 18,8 445 0,28 8,4 58 Одержані дані свідчать про суттєву перевагу похило-пошарової конструкції ґрунто-підгрунтя перед традиційною горизонтально-пошаровою, хоча за здатністю пропускати крізь свою товщу воду перша і друга конструкції рівнозначні - коефіцієнти фільтрації близькі між собою (відхилення значень знаходиться в межах експериментальної похибки). Проте водоутримуюча здатність, виходячи із величин запасу вологи, більш ніж у 1,5 рази вища в порівнянні з горизонтально-пошаровою в похило-пошаровій конструкції ґрунто-підгрунтя. Вимивання нітратів істотно менші, тобто азотні добрива ефективніше використовуються на похилопошаровій конструкції. Інтегральним показником якості різних штучно створених конструкцій ґрунто-підгрунтя є укіс трав'яного покрову. Наші досліди показали, що при застосуванні похило-пошарової конструкції кількість зеленої маси суміші злакових багаторічних трав була на 35-40% вища ніж при горизонтальнопошаровій (445ц/га проти 324ц/га). Таким чином запропонована конструкція ґрунто-підгрунтя футбольного поля при своїй дешевизні й простоті виконання забезпечує оптимальні умови для розвитку травостою газону футбольного полю, швидкий відвід дощової води, підвищує експлуатаційні властивості поля за рахунок підвищення якості регулювання водного і поживного режимів та є більш ефективною та надійною за традиційну. 5 Комп’ютерна верстка В. Мацело 88835 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
