Вимірювальна котушка для неруйнівного контролю електрозварних труб

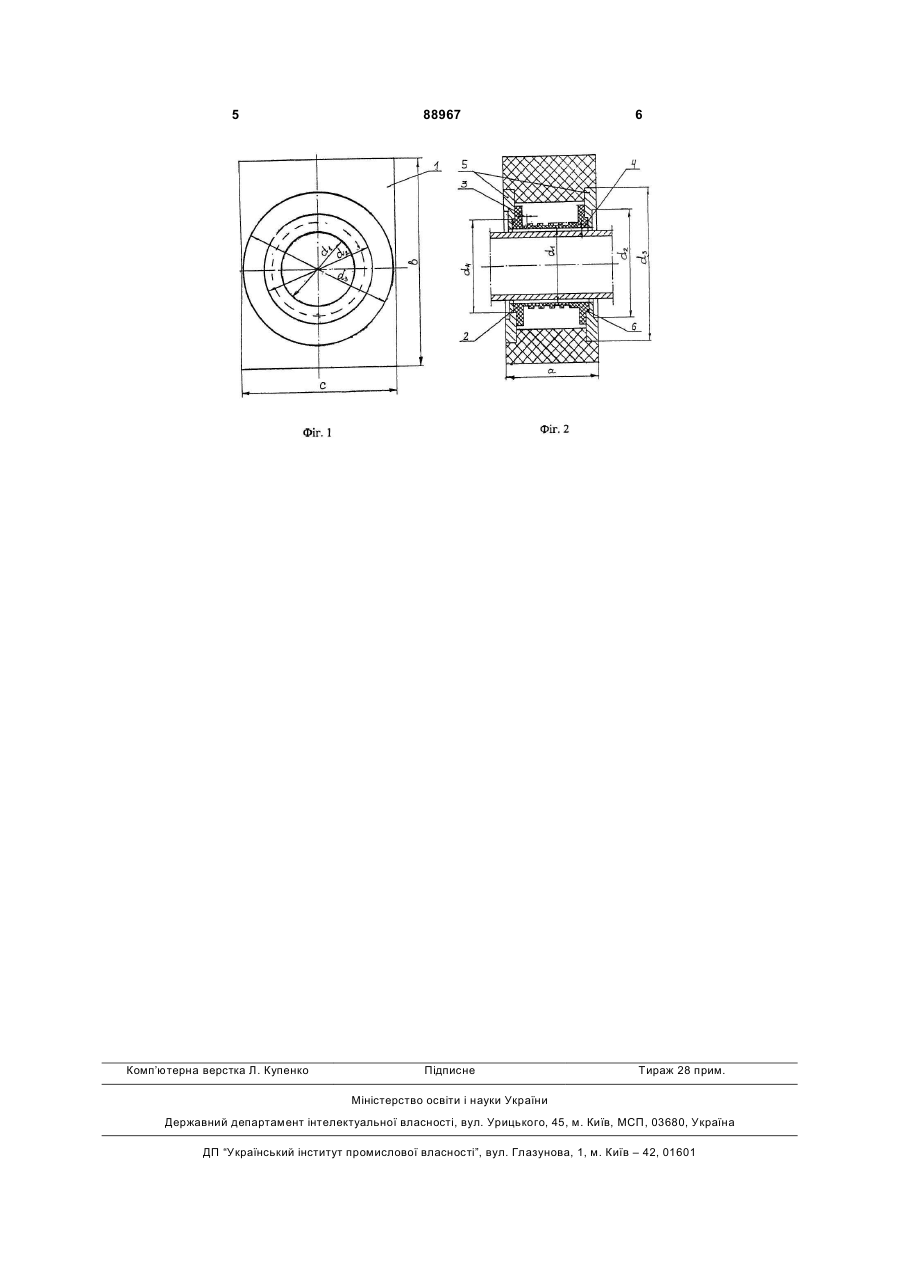

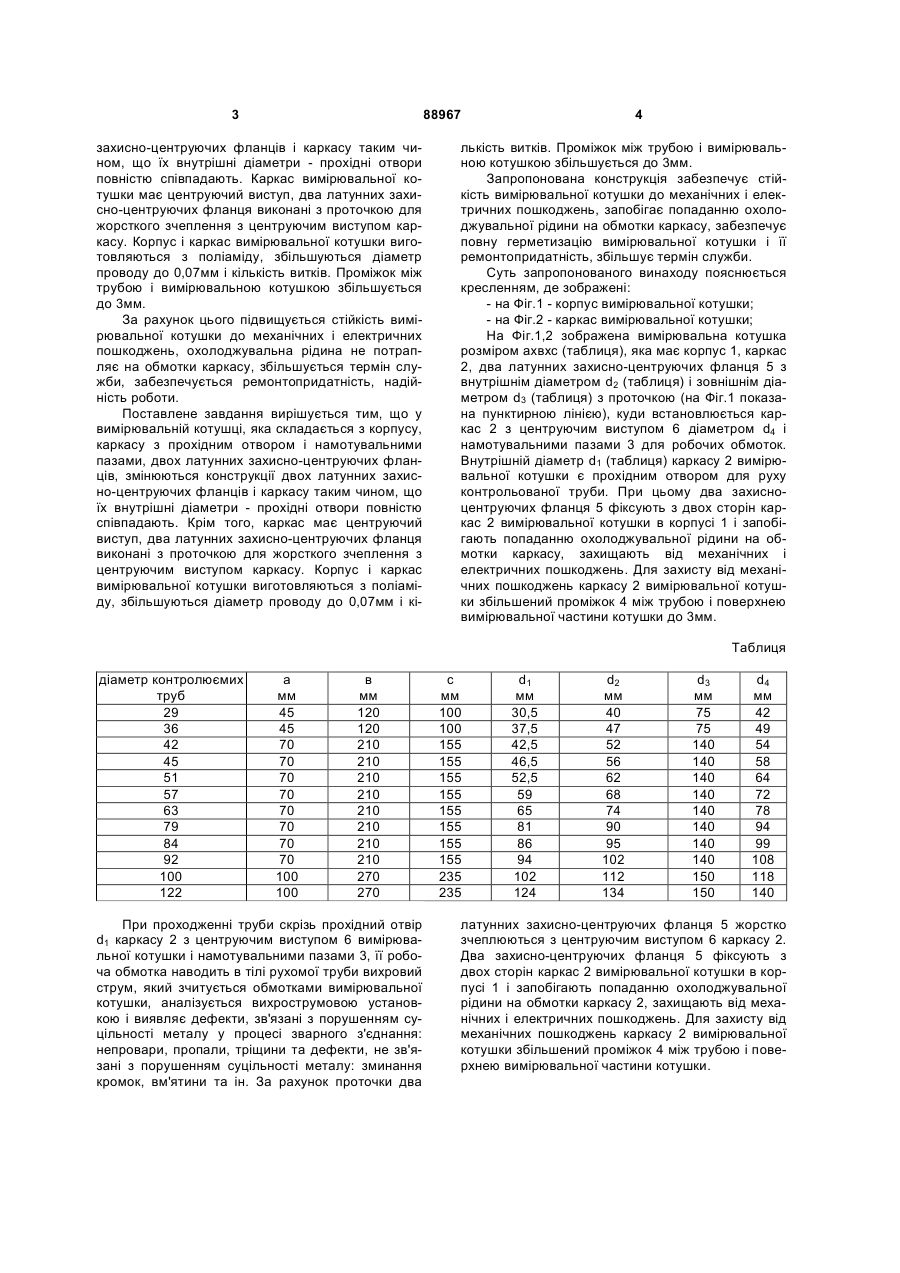

1. Вимірювальна котушка для неруйнівного контролю електрозварних труб, що містить корпус C2 1 3 88967 захисно-центруючих фланців і каркасу таким чином, що їх внутрішні діаметри - прохідні отвори повністю співпадають. Каркас вимірювальної котушки має центруючий виступ, два латунних захисно-центруючих фланця виконані з проточкою для жорсткого зчеплення з центруючим виступом каркасу. Корпус і каркас вимірювальної котушки виготовляються з поліаміду, збільшуються діаметр проводу до 0,07мм і кількість витків. Проміжок між трубою і вимірювальною котушкою збільшується до 3мм. За рахунок цього підвищується стійкість вимірювальної котушки до механічних і електричних пошкоджень, охолоджувальна рідина не потрапляє на обмотки каркасу, збільшується термін служби, забезпечується ремонтопридатність, надійність роботи. Поставлене завдання вирішується тим, що у вимірювальній котушці, яка складається з корпусу, каркасу з прохідним отвором і намотувальними пазами, двох латунних захисно-центруючих фланців, змінюються конструкції двох латунних захисно-центруючих фланців і каркасу таким чином, що їх внутрішні діаметри - прохідні отвори повністю співпадають. Крім того, каркас має центруючий виступ, два латунних захисно-центруючих фланця виконані з проточкою для жорсткого зчеплення з центруючим виступом каркасу. Корпус і каркас вимірювальної котушки виготовляються з поліаміду, збільшуються діаметр проводу до 0,07мм і кі 4 лькість витків. Проміжок між трубою і вимірювальною котушкою збільшується до 3мм. Запропонована конструкція забезпечує стійкість вимірювальної котушки до механічних і електричних пошкоджень, запобігає попаданню охолоджувальної рідини на обмотки каркасу, забезпечує повну герметизацію вимірювальної котушки і її ремонтопридатність, збільшує термін служби. Суть запропонованого винаходу пояснюється кресленням, де зображені: - на Фіг.1 - корпус вимірювальної котушки; - на Фіг.2 - каркас вимірювальної котушки; На Фіг.1,2 зображена вимірювальна котушка розміром ахвхс (таблиця), яка має корпус 1, каркас 2, два латунних захисно-центруючих фланця 5 з внутрішнім діаметром d2 (таблиця) і зовнішнім діаметром d3 (таблиця) з проточкою (на Фіг.1 показана пунктирною лінією), куди встановлюється каркас 2 з центруючим виступом 6 діаметром d4 і намотувальними пазами 3 для робочих обмоток. Внутрішній діаметр d1 (таблиця) каркасу 2 вимірювальної котушки є прохідним отвором для руху контрольованої труби. При цьому два захисноцентруючих фланця 5 фіксують з двох сторін каркас 2 вимірювальної котушки в корпусі 1 і запобігають попаданню охолоджувальної рідини на обмотки каркасу, захищають від механічних і електричних пошкоджень. Для захисту від механічних пошкоджень каркасу 2 вимірювальної котушки збільшений проміжок 4 між трубою і поверхнею вимірювальної частини котушки до 3мм. Таблиця діаметр контролюємих труб 29 36 42 45 51 57 63 79 84 92 100 122 а мм 45 45 70 70 70 70 70 70 70 70 100 100 в мм 120 120 210 210 210 210 210 210 210 210 270 270 При проходженні труби скрізь прохідний отвір d1 каркасу 2 з центруючим виступом 6 вимірювальної котушки і намотувальними пазами 3, її робоча обмотка наводить в тілі рухомої труби вихровий струм, який зчитується обмотками вимірювальної котушки, аналізується вихрострумовою установкою і виявляє дефекти, зв'язані з порушенням суцільності металу у процесі зварного з'єднання: непровари, пропали, тріщини та дефекти, не зв'язані з порушенням суцільності металу: зминання кромок, вм'ятини та ін. За рахунок проточки два с мм 100 100 155 155 155 155 155 155 155 155 235 235 d1 мм 30,5 37,5 42,5 46,5 52,5 59 65 81 86 94 102 124 d2 мм 40 47 52 56 62 68 74 90 95 102 112 134 d3 мм 75 75 140 140 140 140 140 140 140 140 150 150 d4 мм 42 49 54 58 64 72 78 94 99 108 118 140 латунних захисно-центруючих фланця 5 жорстко зчеплюються з центруючим виступом 6 каркасу 2. Два захисно-центруючих фланця 5 фіксують з двох сторін каркас 2 вимірювальної котушки в корпусі 1 і запобігають попаданню охолоджувальної рідини на обмотки каркасу 2, захищають від механічних і електричних пошкоджень. Для захисту від механічних пошкоджень каркасу 2 вимірювальної котушки збільшений проміжок 4 між трубою і поверхнею вимірювальної частини котушки. 5 Комп’ютерна верстка Л. Купенко 88967 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
