Пристрій для вимірювання ширини розкриття тріщин
Номер патенту: 90701
Опубліковано: 10.06.2014
Автори: Кривинчук Віталій Васильович, Томашівський Сергій Олегович
Формула / Реферат
Пристрій для вимірювання ширини розкриття тріщин у вигляді мікроскопа, що складається з окуляра, окулярного кільця, сітки, тубуса, установочного кільця, колонки і об'єктива, який відрізняється тим, що до окулярного кільця додатково кріпиться веб-камера, з'єднана з персональним комп'ютером.
Текст

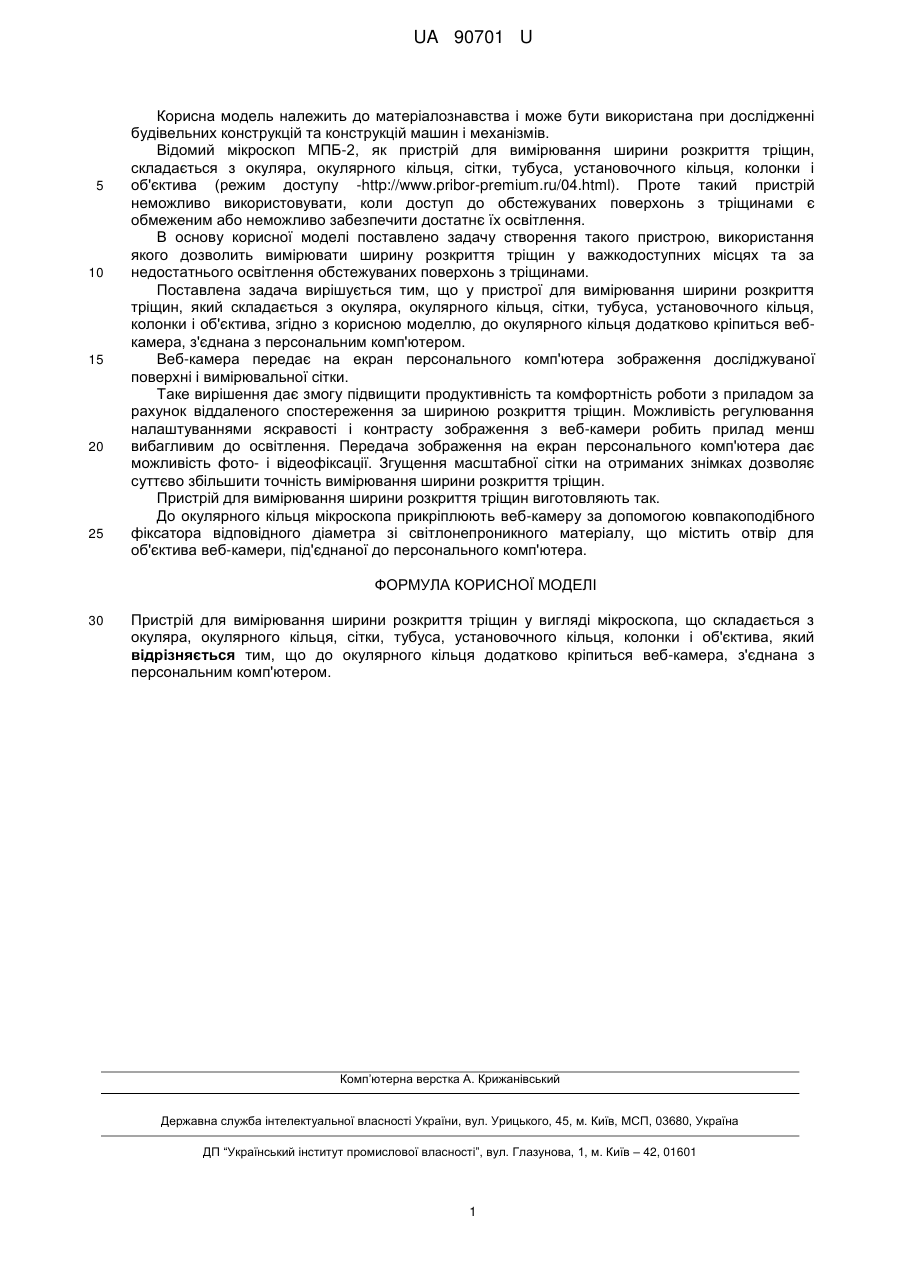

Реферат: UA 90701 U UA 90701 U 5 10 15 20 25 Корисна модель належить до матеріалознавства і може бути використана при дослідженні будівельних конструкцій та конструкцій машин і механізмів. Відомий мікроскоп МПБ-2, як пристрій для вимірювання ширини розкриття тріщин, складається з окуляра, окулярного кільця, сітки, тубуса, установочного кільця, колонки і об'єктива (режим доступу -http://www.pribor-premium.ru/04.html). Проте такий пристрій неможливо використовувати, коли доступ до обстежуваних поверхонь з тріщинами є обмеженим або неможливо забезпечити достатнє їх освітлення. В основу корисної моделі поставлено задачу створення такого пристрою, використання якого дозволить вимірювати ширину розкриття тріщин у важкодоступних місцях та за недостатнього освітлення обстежуваних поверхонь з тріщинами. Поставлена задача вирішується тим, що у пристрої для вимірювання ширини розкриття тріщин, який складається з окуляра, окулярного кільця, сітки, тубуса, установочного кільця, колонки і об'єктива, згідно з корисною моделлю, до окулярного кільця додатково кріпиться вебкамера, з'єднана з персональним комп'ютером. Веб-камера передає на екран персонального комп'ютера зображення досліджуваної поверхні і вимірювальної сітки. Таке вирішення дає змогу підвищити продуктивність та комфортність роботи з приладом за рахунок віддаленого спостереження за шириною розкриття тріщин. Можливість регулювання налаштуваннями яскравості і контрасту зображення з веб-камери робить прилад менш вибагливим до освітлення. Передача зображення на екран персонального комп'ютера дає можливість фото- і відеофіксації. Згущення масштабної сітки на отриманих знімках дозволяє суттєво збільшити точність вимірювання ширини розкриття тріщин. Пристрій для вимірювання ширини розкриття тріщин виготовляють так. До окулярного кільця мікроскопа прикріплюють веб-камеру за допомогою ковпакоподібного фіксатора відповідного діаметра зі світлонепроникного матеріалу, що містить отвір для об'єктива веб-камери, під'єднаної до персонального комп'ютера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для вимірювання ширини розкриття тріщин у вигляді мікроскопа, що складається з окуляра, окулярного кільця, сітки, тубуса, установочного кільця, колонки і об'єктива, який відрізняється тим, що до окулярного кільця додатково кріпиться веб-камера, з'єднана з персональним комп'ютером. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01B 9/04
Мітки: розкриття, тріщин, пристрій, ширини, вимірювання
Код посилання
<a href="https://ua.patents.su/3-90701-pristrijj-dlya-vimiryuvannya-shirini-rozkrittya-trishhin.html" target="_blank" rel="follow" title="База патентів України">Пристрій для вимірювання ширини розкриття тріщин</a>
