Пристрій для регулювання обігрівання коксових печей

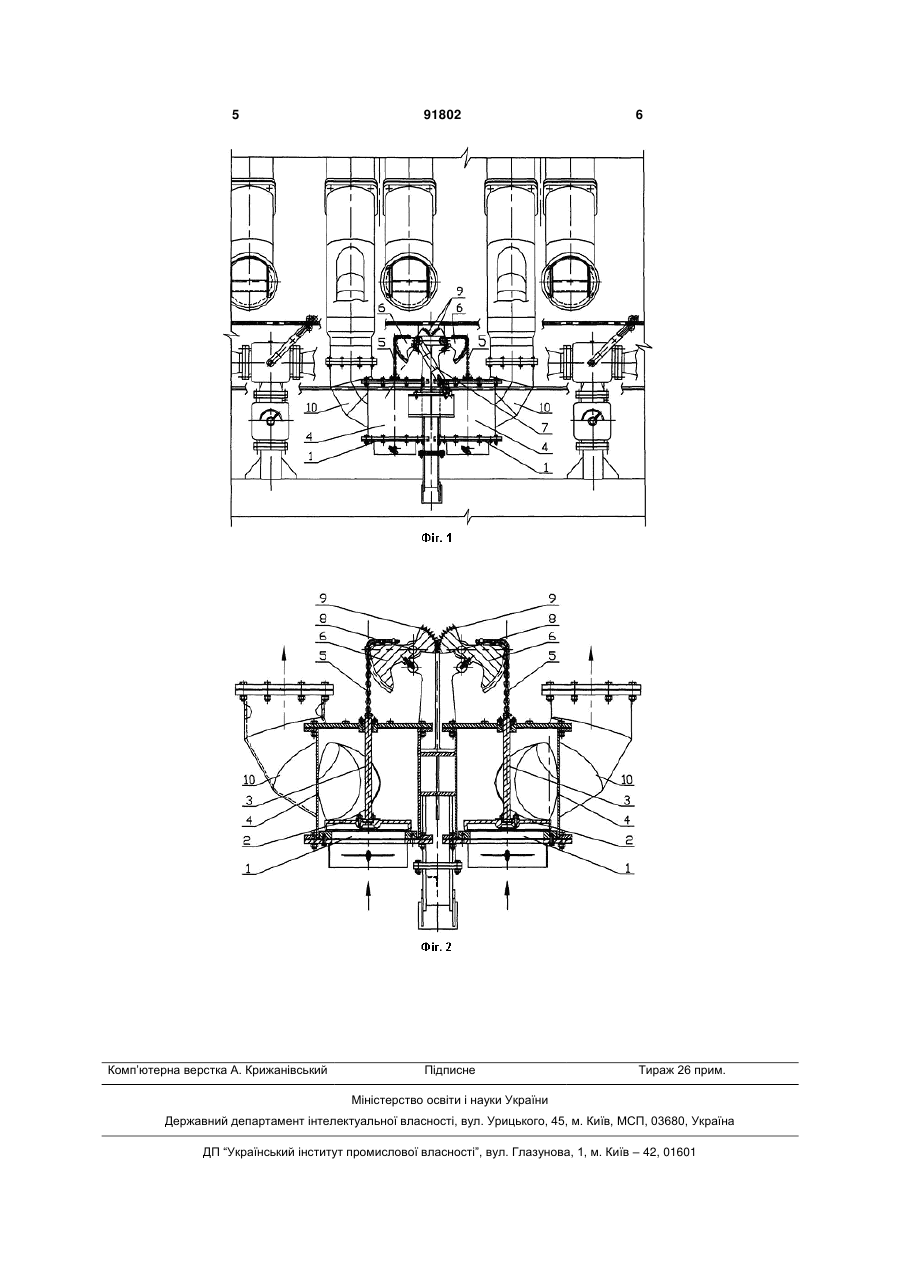

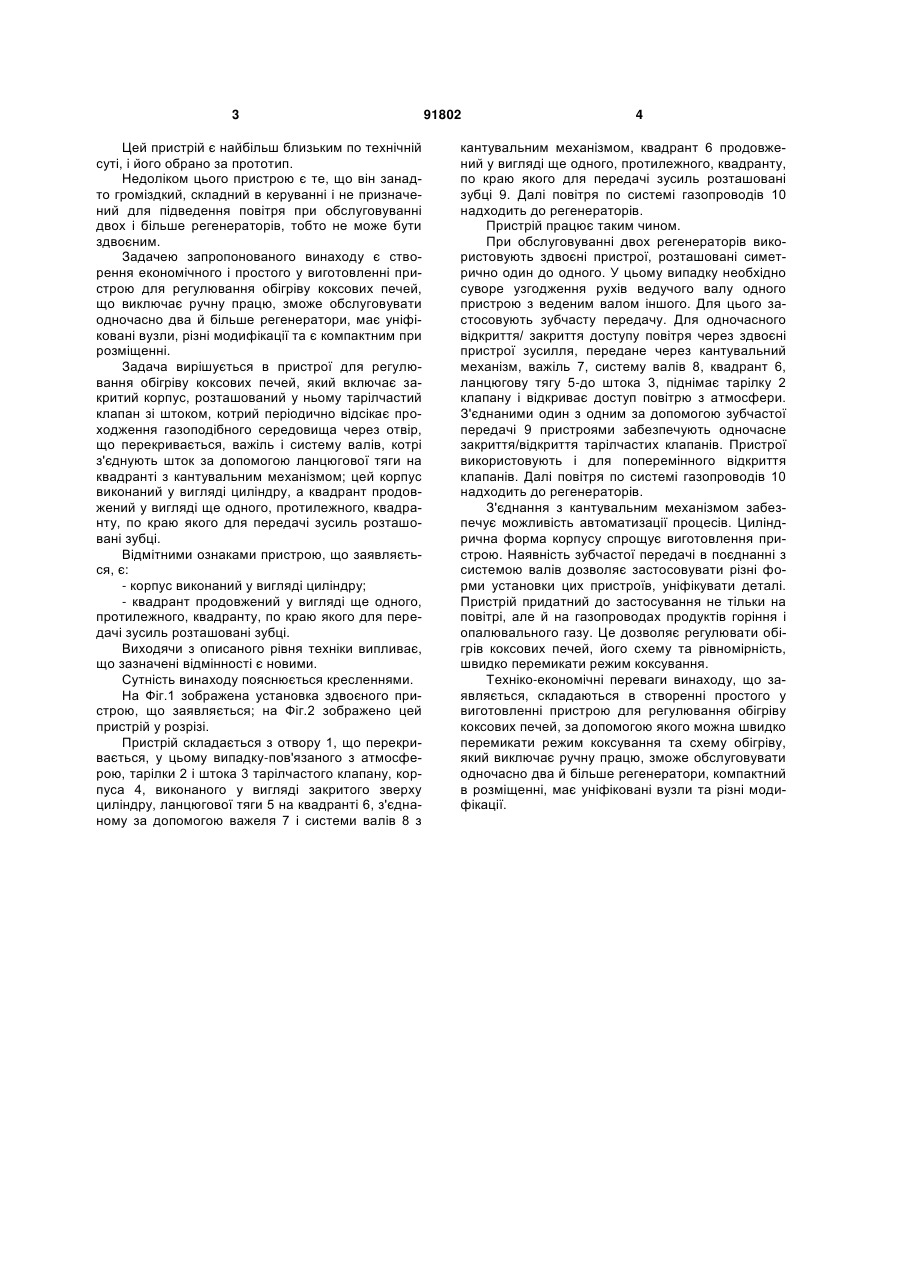

Пристрій для регулювання обігрівання коксових печей, який включає закритий корпус, розташований у ньому тарілчастий клапан зі штоком, котрий періодично відсікає проходження газоподібного середовища через отвір, що перекривається, важіль і систему валів, які з'єднують шток за допомогою ланцюгової тяги на квадранті з кантувальним механізмом, який відрізняється тим, що корпус виконаний у вигляді циліндра, а квадрант продовжений у вигляді ще одного, протилежного квадранту, по краю якого для передачі зусиль розташовані зубці. Винахід відноситься до пристроїв для регулювання обігріву коксових печей, і може бути використаний в коксохімічній промисловості. Переважна більшість сучасних коксових печей-комбінованого типу. Внаслідок цього вони забезпечуються всією опалювальною газоповітряною арматурою як для багатого (коксового), так і для бідного (збагаченого доменного або генераторного) газів. При обігріві печей передбачається підведення повітря. Повітря необхідне для підтримування процесу горіння; воно також сприяє випалюванню графіту, що відкладається при проходженні коксового газу по корнюру та через пальник. При переході з коксового газу на доменний необхідно робити перерозподіл подачі повітря, як по його кількості, так і по напрямку. У цей час експлуатуються пристрої: повітрянітільки для підведення повітря або для підведення повітря і відводу продуктів горіння; газові-для підведення доменного газу і відводу продуктів горіння та газоповітряні-для подачі газу, повітря і відводу продуктів горіння. Відомо пристрій для регулювання обігріву коксових печей, який включає закритий корпус на отворі, що перекривається, через який проходить газоподібне середовище-повітря. При цьому в корпусі на відкидних завісах розташована повітряна кришка, що повністю відкриває або закриває доступ повітря з атмосфери [див. креслення інституту „Гипрококс” № 729974, 1970 рік]. Недоліком цього пристрою є те, що регулювання доступу повітря здійснюється ручним способом і віднімає багато сил та часу. Відомо пристрій для регулювання обігріву коксових печей, який включає закритий корпус, розташовані в ньому тарілчасті клапани зі штоками, що періодично відсікають проходження газоподібних середовищ через отвори, що перекриваються, важіль і систему валів, що з'єднують штоки за допомогою ланцюгових тяг на квадрантах з кантувальним механізмом. При цьому, клапани розташовані в загальному корпусі складної конфігурації, штоки клапанів з’єднані системою валів з повітряною кришкою, розташованою в загальному корпусі і яка через шарнір приєднана до важеля [див. Технологія коксохімічного виробництва. Навчальний посібник для ВУЗів. Єкатеринбург, 2005 рік, стор. 125-128]. (19) UA (11) 91802 (13) C2 (21) a200907969 (22) 28.07.2009 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) КОЗЛОВА ТАМАРА МИКОЛАЇВНА, ВОЛКОВ ВІТАЛІЙ ІВАНОВИЧ, АЛЬБОВСЬКИЙ ВОЛОДИМИР ЄВГЕНІЙОВИЧ, КАМЕНЮКА В'ЯЧЕСЛАВ БОРИСОВИЧ, РУДИКА ВІКТОР ІВАНОВИЧ (73) ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ КОКСОХІМІЧНОЇ ПРОМИСЛОВОСТІ "ГИПРОКОКС" (56) SU, 1 604 832, A1, 07.11.1990 SU, 1 738 825, A1, 07.06.1992 UA, 3 860, C1, 27.12.1004 UA, 6 284, U, 16.05.2005 RU, 2 180 908, C2, 27.03.2002 CN, 2 866 501, Y, 07.02.2007 JP, 06-212157, A, 02.08.1994 3 Цей пристрій є найбільш близьким по технічній суті, і його обрано за прототип. Недоліком цього пристрою є те, що він занадто громіздкий, складний в керуванні і не призначений для підведення повітря при обслуговуванні двох і більше регенераторів, тобто не може бути здвоєним. Задачею запропонованого винаходу є створення економічного і простого у виготовленні пристрою для регулювання обігріву коксових печей, що виключає ручну працю, зможе обслуговувати одночасно два й більше регенератори, має уніфіковані вузли, різні модифікації та є компактним при розміщенні. Задача вирішується в пристрої для регулювання обігріву коксових печей, який включає закритий корпус, розташований у ньому тарілчастий клапан зі штоком, котрий періодично відсікає проходження газоподібного середовища через отвір, що перекривається, важіль і систему валів, котрі з'єднують шток за допомогою ланцюгової тяги на квадранті з кантувальним механізмом; цей корпус виконаний у вигляді циліндру, а квадрант продовжений у вигляді ще одного, протилежного, квадранту, по краю якого для передачі зусиль розташовані зубці. Відмітними ознаками пристрою, що заявляється, є: - корпус виконаний у вигляді циліндру; - квадрант продовжений у вигляді ще одного, протилежного, квадранту, по краю якого для передачі зусиль розташовані зубці. Виходячи з описаного рівня техніки випливає, що зазначені відмінності є новими. Сутність винаходу пояснюється кресленнями. На Фіг.1 зображена установка здвоєного пристрою, що заявляється; на Фіг.2 зображено цей пристрій у розрізі. Пристрій складається з отвору 1, що перекривається, у цьому випадку-пов'язаного з атмосферою, тарілки 2 і штока 3 тарілчастого клапану, корпуса 4, виконаного у вигляді закритого зверху циліндру, ланцюгової тяги 5 на квадранті 6, з'єднаному за допомогою важеля 7 і системи валів 8 з 91802 4 кантувальним механізмом, квадрант 6 продовжений у вигляді ще одного, протилежного, квадранту, по краю якого для передачі зусиль розташовані зубці 9. Далі повітря по системі газопроводів 10 надходить до регенераторів. Пристрій працює таким чином. При обслуговуванні двох регенераторів використовують здвоєні пристрої, розташовані симетрично один до одного. У цьому випадку необхідно суворе узгодження рухів ведучого валу одного пристрою з веденим валом іншого. Для цього застосовують зубчасту передачу. Для одночасного відкриття/ закриття доступу повітря через здвоєні пристрої зусилля, передане через кантувальний механізм, важіль 7, систему валів 8, квадрант 6, ланцюгову тягу 5-до штока 3, піднімає тарілку 2 клапану і відкриває доступ повітрю з атмосфери. З'єднаними один з одним за допомогою зубчастої передачі 9 пристроями забезпечують одночасне закриття/відкриття тарілчастих клапанів. Пристрої використовують і для поперемінного відкриття клапанів. Далі повітря по системі газопроводів 10 надходить до регенераторів. З'єднання з кантувальним механізмом забезпечує можливість автоматизації процесів. Циліндрична форма корпусу спрощує виготовлення пристрою. Наявність зубчастої передачі в поєднанні з системою валів дозволяє застосовувати різні форми установки цих пристроїв, уніфікувати деталі. Пристрій придатний до застосування не тільки на повітрі, але й на газопроводах продуктів горіння і опалювального газу. Це дозволяє регулювати обігрів коксових печей, його схему та рівномірність, швидко перемикати режим коксування. Техніко-економічні переваги винаходу, що заявляється, складаються в створенні простого у виготовленні пристрою для регулювання обігріву коксових печей, за допомогою якого можна швидко перемикати режим коксування та схему обігріву, який виключає ручну працю, зможе обслуговувати одночасно два й більше регенератори, компактний в розміщенні, має уніфіковані вузли та різні модифікації. 5 Комп’ютерна верстка А. Крижанівський 91802 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
