Очисник головок коренеплодів

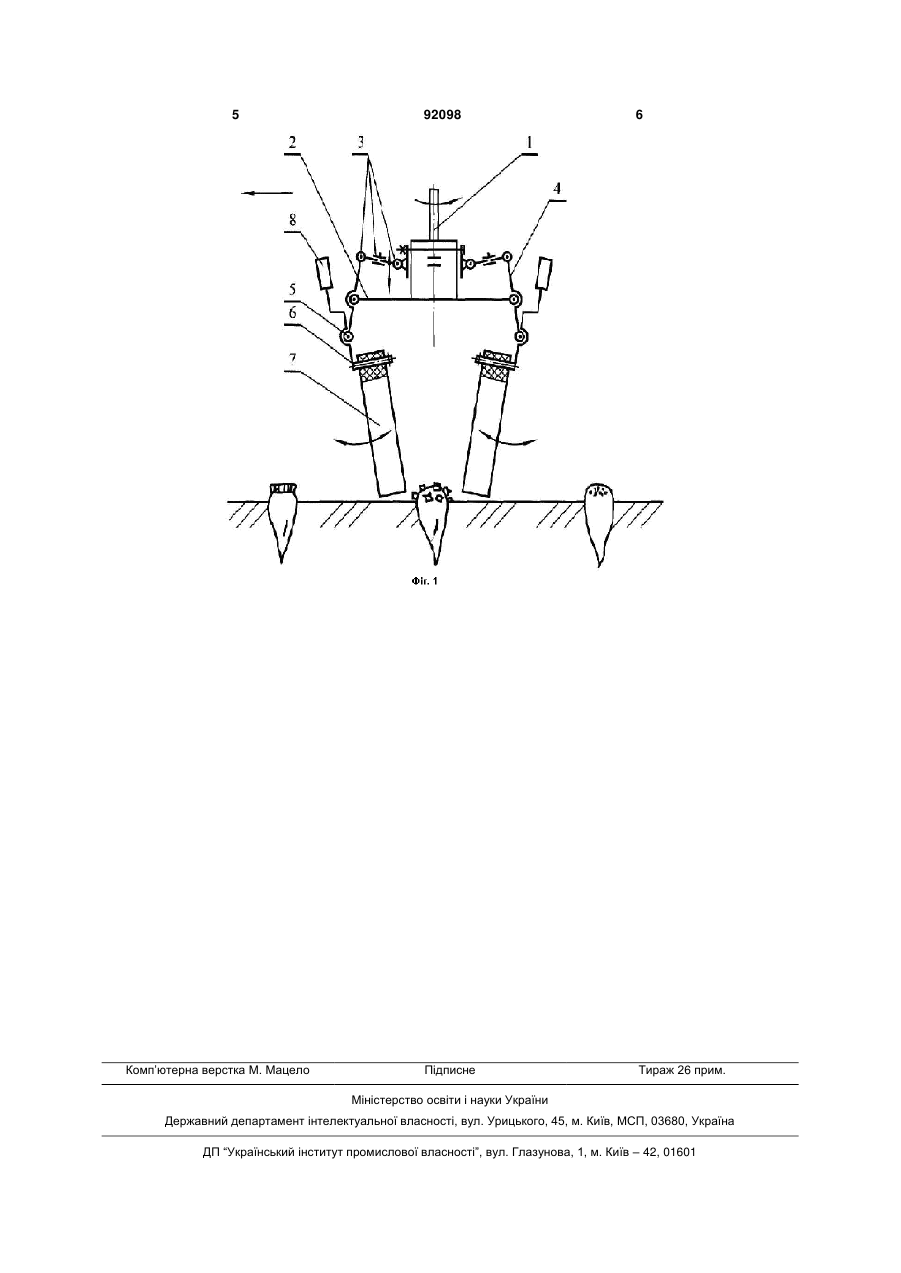

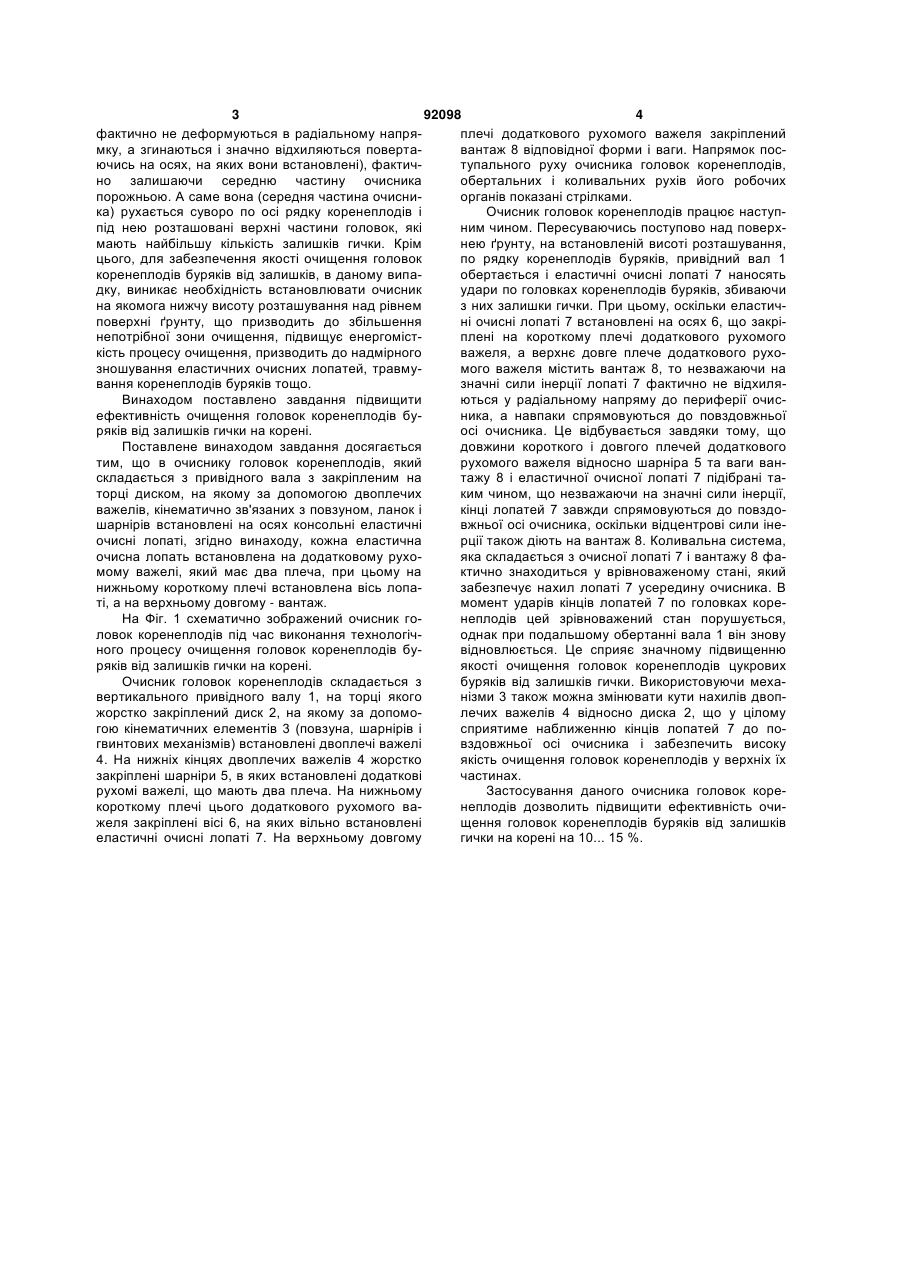

Очисник головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що кожна еластична очисна лопать встановлена на додатковому рухомому важелі, який має два плеча, при цьому на нижньому короткому плечі встановлена вісь лопаті, а на верхньому довгому - вантаж. (19) (21) a200901743 (22) 27.02.2009 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) UA 30528, 15.11.2000 SU 1727633, 23.04.1992 UA 3828, 15.12.2004 UA 29337, 16.10.2000 UA 76536, 15.02.2006 SU 1071251, 07.02.1984 3 92098 4 фактично не деформуються в радіальному напряплечі додаткового рухомого важеля закріплений мку, а згинаються і значно відхиляються повертавантаж 8 відповідної форми і ваги. Напрямок посючись на осях, на яких вони встановлені), фактичтупального руху очисника головок коренеплодів, но залишаючи середню частину очисника обертальних і коливальних рухів його робочих порожньою. А саме вона (середня частина очисниорганів показані стрілками. ка) рухається суворо по осі рядку коренеплодів і Очисник головок коренеплодів працює наступпід нею розташовані верхні частини головок, які ним чином. Пересуваючись поступово над поверхмають найбільшу кількість залишків гички. Крім нею ґрунту, на встановленій висоті розташування, цього, для забезпечення якості очищення головок по рядку коренеплодів буряків, привідний вал 1 коренеплодів буряків від залишків, в даному випаобертається і еластичні очисні лопаті 7 наносять дку, виникає необхідність встановлювати очисник удари по головках коренеплодів буряків, збиваючи на якомога нижчу висоту розташування над рівнем з них залишки гички. При цьому, оскільки еластичповерхні ґрунту, що призводить до збільшення ні очисні лопаті 7 встановлені на осях 6, що закрінепотрібної зони очищення, підвищує енергомістплені на короткому плечі додаткового рухомого кість процесу очищення, призводить до надмірного важеля, а верхнє довге плече додаткового рухозношування еластичних очисних лопатей, травмумого важеля містить вантаж 8, то незважаючи на вання коренеплодів буряків тощо. значні сили інерції лопаті 7 фактично не відхиляВинаходом поставлено завдання підвищити ються у радіальному напряму до периферії очисефективність очищення головок коренеплодів буника, а навпаки спрямовуються до повздовжньої ряків від залишків гички на корені. осі очисника. Це відбувається завдяки тому, що Поставлене винаходом завдання досягається довжини короткого і довгого плечей додаткового тим, що в очиснику головок коренеплодів, який рухомого важеля відносно шарніра 5 та ваги ванскладається з привідного вала з закріпленим на тажу 8 і еластичної очисної лопаті 7 підібрані таторці диском, на якому за допомогою двоплечих ким чином, що незважаючи на значні сили інерції, важелів, кінематично зв'язаних з повзуном, ланок і кінці лопатей 7 завжди спрямовуються до повздошарнірів встановлені на осях консольні еластичні вжньої осі очисника, оскільки відцентрові сили інеочисні лопаті, згідно винаходу, кожна еластична рції також діють на вантаж 8. Коливальна система, очисна лопать встановлена на додатковому рухояка складається з очисної лопаті 7 і вантажу 8 фамому важелі, який має два плеча, при цьому на ктично знаходиться у врівноваженому стані, який нижньому короткому плечі встановлена вісь лопазабезпечує нахил лопаті 7 усередину очисника. В ті, а на верхньому довгому - вантаж. момент ударів кінців лопатей 7 по головках кореНа Фіг. 1 схематично зображений очисник гонеплодів цей зрівноважений стан порушується, ловок коренеплодів під час виконання технологічоднак при подальшому обертанні вала 1 він знову ного процесу очищення головок коренеплодів бувідновлюється. Це сприяє значному підвищенню ряків від залишків гички на корені. якості очищення головок коренеплодів цукрових Очисник головок коренеплодів складається з буряків від залишків гички. Використовуючи мехавертикального привідного валу 1, на торці якого нізми 3 також можна змінювати кути нахилів двопжорстко закріплений диск 2, на якому за допомолечих важелів 4 відносно диска 2, що у цілому гою кінематичних елементів 3 (повзуна, шарнірів і сприятиме наближенню кінців лопатей 7 до погвинтових механізмів) встановлені двоплечі важелі вздовжньої осі очисника і забезпечить високу 4. На нижніх кінцях двоплечих важелів 4 жорстко якість очищення головок коренеплодів у верхніх їх закріплені шарніри 5, в яких встановлені додаткові частинах. рухомі важелі, що мають два плеча. На нижньому Застосування даного очисника головок корекороткому плечі цього додаткового рухомого ванеплодів дозволить підвищити ефективність очижеля закріплені вісі 6, на яких вільно встановлені щення головок коренеплодів буряків від залишків еластичні очисні лопаті 7. На верхньому довгому гички на корені на 10... 15 %. 5 Комп’ютерна верстка М. Мацело 92098 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
