Спосіб одержання фтороапатиту

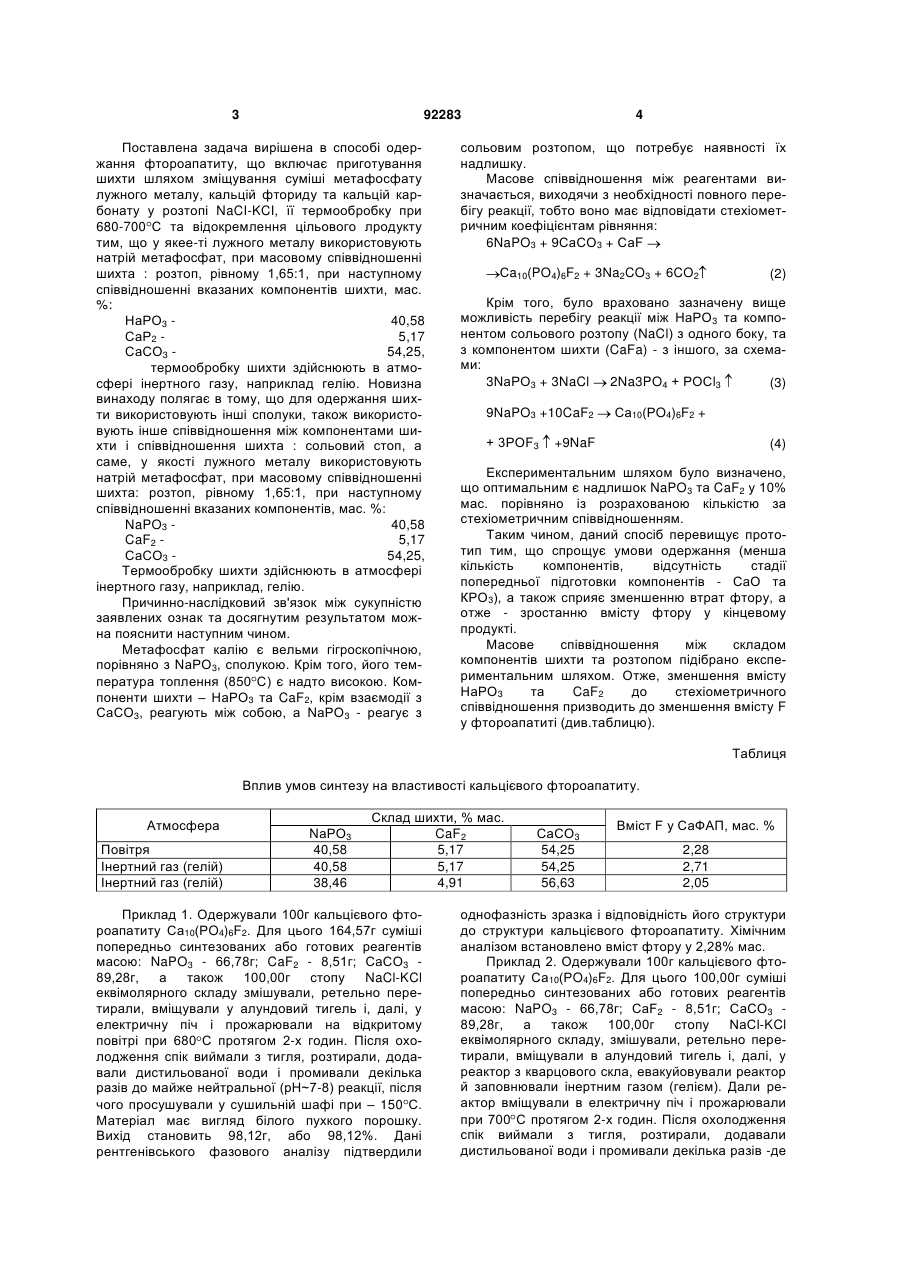

1. Спосіб одержання фтороапатиту, що включає приготування шихти шляхом змішування сумі 3 92283 Поставлена задача вирішена в способі одержання фтороапатиту, що включає приготування шихти шляхом зміщування суміші метафосфату лужного металу, кальцій фториду та кальцій карбонату у розтопі NaCI-KCI, її термообробку при 680-700 С та відокремлення цільового лродукту тим, що у якее-ті лужного металу використовують натрій метафосфат, при масовому співвідношенні шихта : розтоп, рівному 1,65:1, при наступному співвідношенні вказаних компонентів шихти, мас. %: НаРО3 40,58 СаР2 5,17 СаСО3 54,25, термообробку шихти здійснюють в атмосфері інертного газу, наприклад гелію. Новизна винаходу полягає в тому, що для одержання шихти використовують інші сполуки, також використовують інше співвідношення між компонентами шихти і співвідношення шихта : сольовий стоп, а саме, у якості лужного металу використовують натрій метафосфат, при масовому співвідношенні шихта: розтоп, рівному 1,65:1, при наступному співвідношенні вказаних компонентів, мас. %: NaPO3 40,58 CaF2 5,17 СаСО3 54,25, Термообробку шихти здійснюють в атмосфері інертного газу, наприклад, гелію. Причинно-наслідковий зв'язок між сукупністю заявлених ознак та досягнутим результатом можна пояснити наступним чином. Метафосфат калію є вельми гігроскопічною, порівняно з NаРО3, сполукою. Крім того, його температура топлення (850 С) є надто високою. Компоненти шихти – НаРО3 та CaF2, крім взаємодії з СаСО3, реагують між собою, а NаРО3 - реагує з 4 сольовим розтопом, що потребує наявності їх надлишку. Масове співвідношення між реагентами визначається, виходячи з необхідності повного перебігу реакції, тобто воно має відповідати стехіометричним коефіцієнтам рівняння: 6NaPO3 + 9СаСО3 + СаF Сa10(PO4)6F2 + 3Na2CO3 + 6CO2 (2) Крім того, було враховано зазначену вище можливість перебігу реакції між НаРО3 та компонентом сольового розтопу (NaCl) з одного боку, та з компонентом шихти (CaFa) - з іншого, за схемами: 3NаРО3 + 3NaCl 2Na3PO4 + РОСl3 (3) 9NaPO3 +10CaF2 + 3РОF3 Са10(РO4)6F2 + +9NaF (4) Експериментальним шляхом було визначено, що оптимальним є надлишок NaPO3 та CaF2 у 10% мас. порівняно із розрахованою кількістю за стехіометричним співвідношенням. Таким чином, даний спосіб перевищує прототип тим, що спрощує умови одержання (менша кількість компонентів, відсутність стадії попередньої підготовки компонентів - СаО та КРО3), а також сприяє зменшенню втрат фтору, а отже - зростанню вмісту фтору у кінцевому продукті. Масове співвідношення між складом компонентів шихти та розтопом підібрано експериментальним шляхом. Отже, зменшення вмісту НаРО3 та CaF2 до стехіометричного співвідношення призводить до зменшення вмісту F у фтороапатиті (див.таблицю). Таблиця Вплив умов синтезу на властивості кальцієвого фтороапатиту. Атмосфера Повітря Інертний газ (гелій) Інертний газ (гелій) NаРО3 40,58 40,58 38,46 Склад шихти, % мас. CaF2 5,17 5,17 4,91 Приклад 1. Одержували 100г кальцієвого фтороапатиту Са10(РO4)6F2. Для цього 164,57г суміші попередньо синтезованих або готових реагентів масою: NaPO3 - 66,78г; CaF2 - 8,51г; СаСО3 89,28г, а також 100,00г стопу NaCl-KCl еквімолярного складу змішували, ретельно перетирали, вміщували у алундовий тигель і, далі, у електричну піч і прожарювали на відкритому повітрі при 680 С протягом 2-х годин. Після охолодження спік виймали з тигля, розтирали, додавали дистильованої води і промивали декілька разів до майже нейтральної (рН~7-8) реакції, після чого просушували у сушильній шафі при – 150 С. Матеріал має вигляд білого пухкого порошку. Вихід становить 98,12г, або 98,12%. Дані рентгенівського фазового аналізу підтвердили СаСО3 54,25 54,25 56,63 Вміст F у СаФАП, мас. % 2,28 2,71 2,05 однофазність зразка і відповідність його структури до структури кальцієвого фтороапатиту. Хімічним аналізом встановлено вміст фтору у 2,28% мас. Приклад 2. Одержували 100г кальцієвого фтороапатиту Са10(РO4)6F2. Для цього 100,00г суміші попередньо синтезованих або готових реагентів масою: NaPO3 - 66,78г; CaF2 - 8,51г; СаСО3 89,28г, а також 100,00г стопу NaCl-KCl еквімолярного складу, змішували, ретельно перетирали, вміщували в алундовий тигель і, далі, у реактор з кварцового скла, евакуйовували реактор й заповнювали інертним газом (гелієм). Дали реактор вміщували в електричну піч і прожарювали при 700 С протягом 2-х годин. Після охолодження спік виймали з тигля, розтирали, додавали дистильованої води і промивали декілька разів -де 5 92283 майже нейтрадьної (рН ~ 7-8) реакції, після чого просушували у сушильній шафі при - 150 С. Матеріал має вигляд білого, із слабким рожевим відтінком, пухкого порошку. Вихід становить 98,83г, або 98,83%. Дані рентгенівського фазового аналізу підтвердили однофазність зразка і Комп’ютерна верстка А. Крижанівський 6 відповідність його структури до структури кальцієвого фтороапатиту. Хімічним аналізом встановлено вміст фтору у 2,71% мас. Таким чином, застосування винаходу сприяє підвищенню ефективності процесу одержання кальцієвого фтороапатиту та якості матеріалу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
