Очисник головок коренеплодів

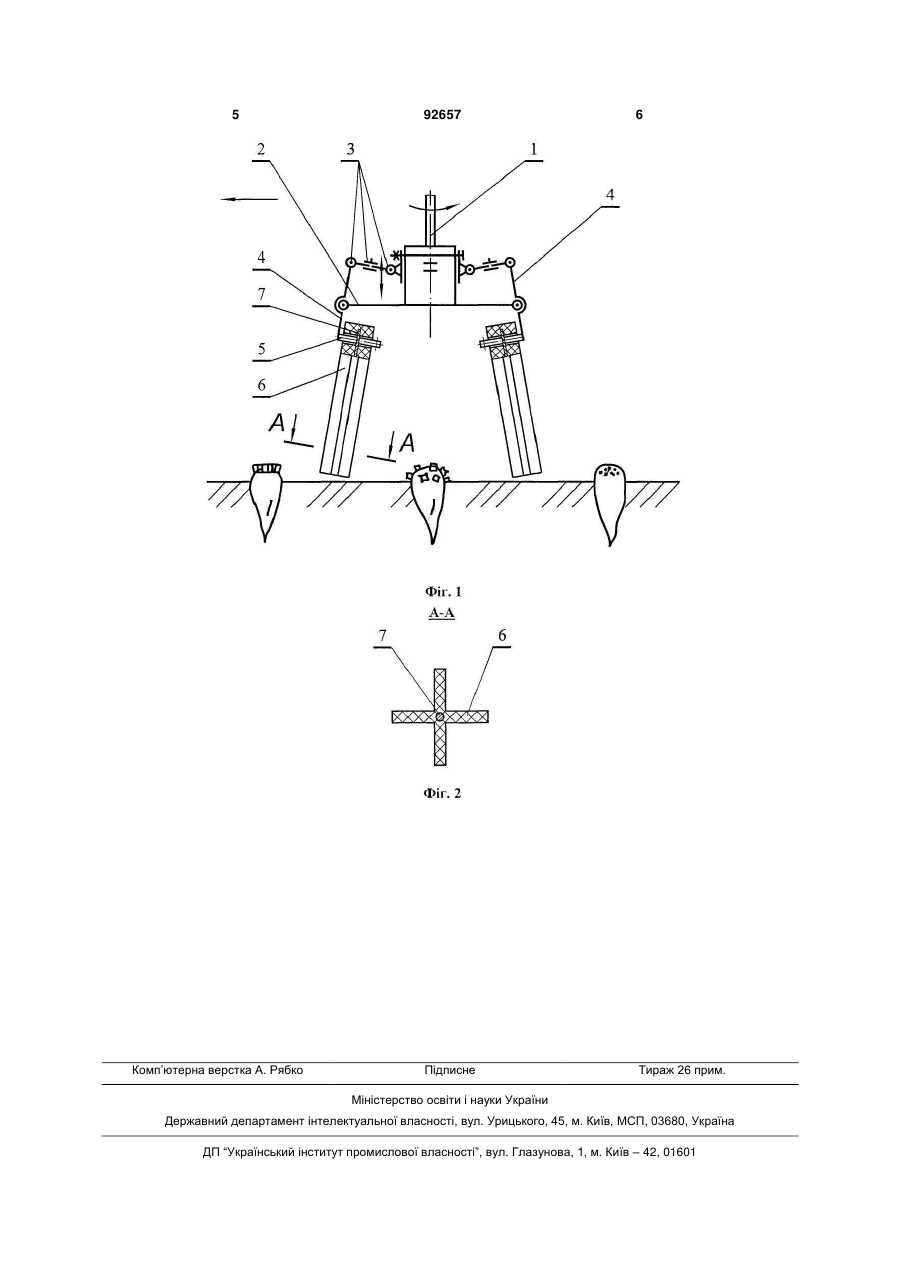

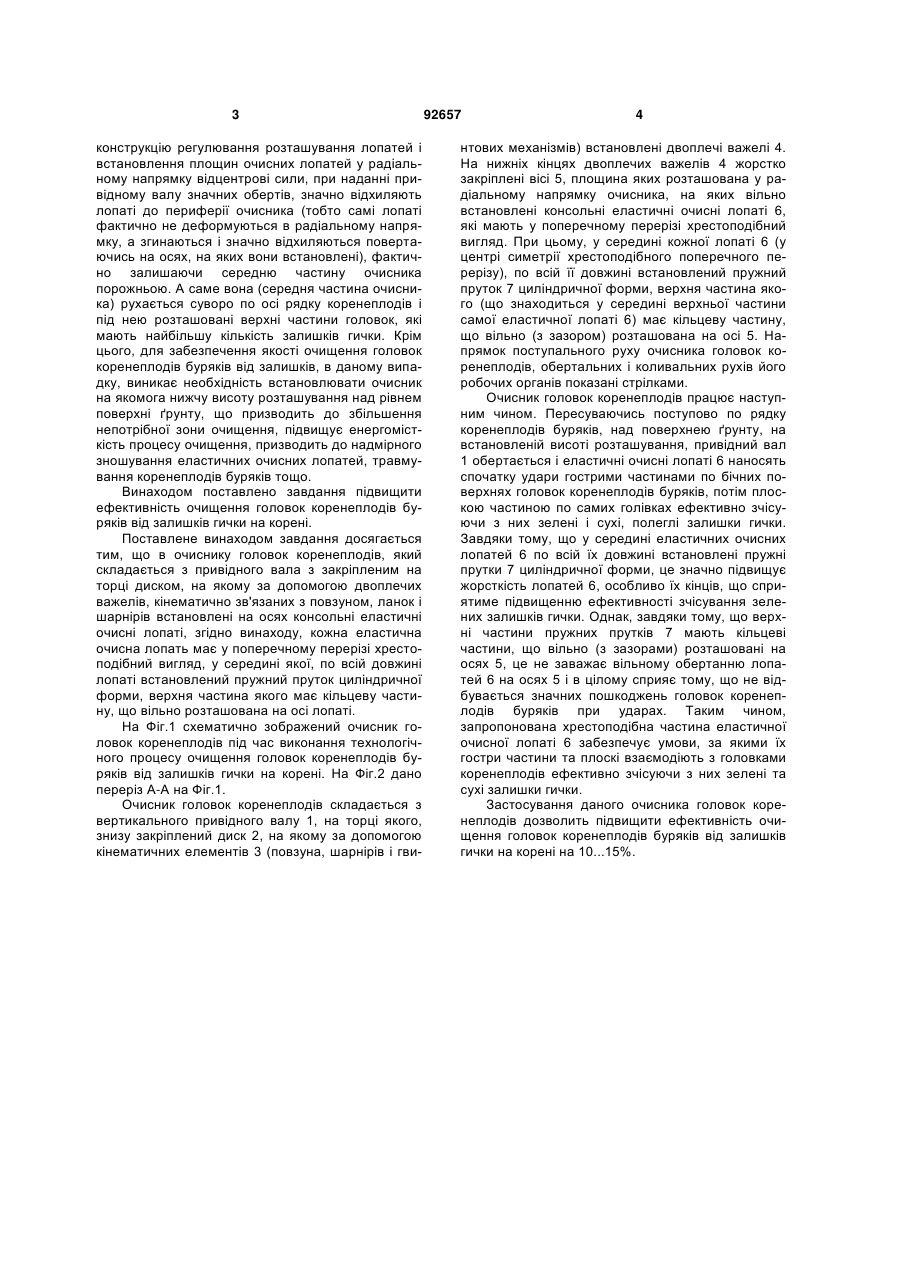

Очисник головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що кожна еластична очисна лопать має у поперечному перерізі хрестоподібний вигляд, у середині якої, по всій довжині лопаті встановлений пружний пруток циліндричної форми, верхня частина якого має кільцеву частину, що вільно розташована на осі лопаті. (19) (21) a200901994 (22) 05.03.2009 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1727633, A01D23/00, 23.04.1992 UA 30528, A01D23/00, 15.11.2000 UA 29337, A01D23/02, 16.10.2000 SU 1662397, A01D23/00, 15.07.1991 SU 886789, A01D23/00, 07/12/1987 SU 1821081, A01D23/00, 15.06.1993 SU 1071250, A01D23/02, 07.02.1984 SU 1628901, A01D23/00, 23.02.1991 3 конструкцію регулювання розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а згинаються і значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, згідно винаходу, кожна еластична очисна лопать має у поперечному перерізі хрестоподібний вигляд, у середині якої, по всій довжині лопаті встановлений пружний пруток циліндричної форми, верхня частина якого має кільцеву частину, що вільно розташована на осі лопаті. На Фіг.1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очищення головок коренеплодів буряків від залишків гички на корені. На Фіг.2 дано переріз А-А на Фіг.1. Очисник головок коренеплодів складається з вертикального привідного валу 1, на торці якого, знизу закріплений диск 2, на якому за допомогою кінематичних елементів 3 (повзуна, шарнірів і гви 92657 4 нтових механізмів) встановлені двоплечі важелі 4. На нижніх кінцях двоплечих важелів 4 жорстко закріплені вісі 5, площина яких розташована у радіальному напрямку очисника, на яких вільно встановлені консольні еластичні очисні лопаті 6, які мають у поперечному перерізі хрестоподібний вигляд. При цьому, у середині кожної лопаті 6 (у центрі симетрії хрестоподібного поперечного перерізу), по всій її довжині встановлений пружний пруток 7 циліндричної форми, верхня частина якого (що знаходиться у середині верхньої частини самої еластичної лопаті 6) має кільцеву частину, що вільно (з зазором) розташована на осі 5. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово по рядку коренеплодів буряків, над поверхнею ґрунту, на встановленій висоті розташування, привідний вал 1 обертається і еластичні очисні лопаті 6 наносять спочатку удари гострими частинами по бічних поверхнях головок коренеплодів буряків, потім плоскою частиною по самих голівках ефективно зчісуючи з них зелені і сухі, полеглі залишки гички. Завдяки тому, що у середині еластичних очисних лопатей 6 по всій їх довжині встановлені пружні прутки 7 циліндричної форми, це значно підвищує жорсткість лопатей 6, особливо їх кінців, що сприятиме підвищенню ефективності зчісування зелених залишків гички. Однак, завдяки тому, що верхні частини пружних прутків 7 мають кільцеві частини, що вільно(з зазорами) розташовані на осях 5, це не заважає вільному обертанню лопатей 6 на осях 5 і в цілому сприяє тому, що не відбувається значних пошкоджень головок коренеплодів буряків при ударах. Таким чином, запропонована хрестоподібна частина еластичної очисної лопаті 6 забезпечує умови, за якими їх гостри частини та плоскі взаємодіють з головками коренеплодів ефективно зчісуючи з них зелені та сухі залишки гички. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10...15%. 5 Комп’ютерна верстка А. Рябко 92657 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
