Очисник головок коренеплодів

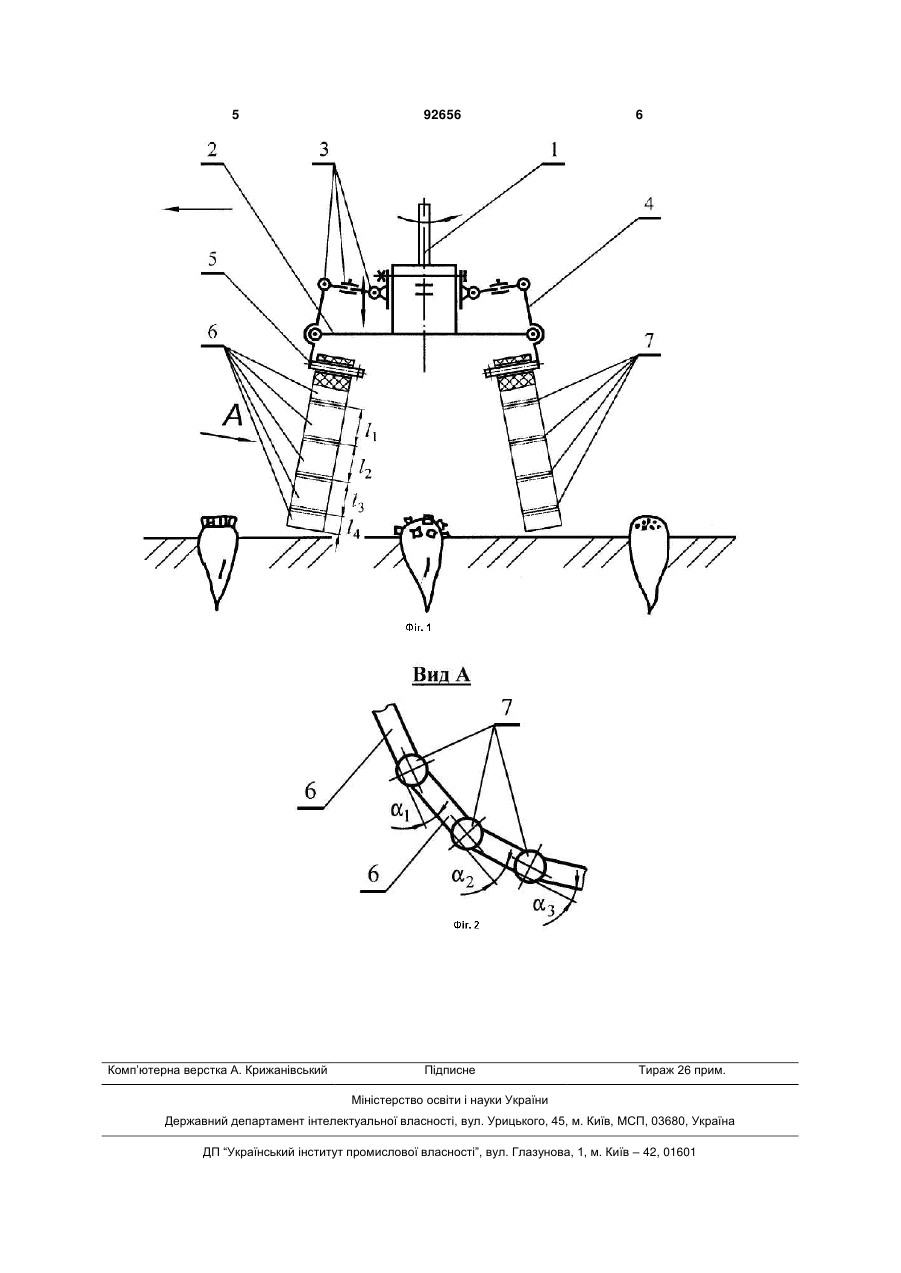

Очисник головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що кожна еластична очисна лопать виконана у вигляді каскаду поворотних відносно одна одної частин, при цьому довжини вказаних частин зменшуються у напрямку зверху донизу, а жорсткості навпаки збільшуються у вказаному напрямку. (19) (21) a200901993 (22) 05.03.2009 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1727633, A01D23/02, 23.04.1992 UA 30528, A01D23/02, 15.11.2000 UA 29337, A01D23/02, 16.10.2000 UA 21263, A01D23/02, 04.11.1997 UA 5481, A01D23/02, 28.12.1994 SU 1630645, A01D23/02, 28.02.1991 3 фактично не деформуються в радіальному напрямку, а згинаються і значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, згідно винаходу, кожна еластична очисна лопать виконана у вигляді каскаду поворотних відносно одна-одної частин, при цьому довжини вказаних частин зменшуються у напрямку зверху - донизу, а жорсткості навпаки збільшуються у вказаному напрямку. На Фіг.1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очищення головок коренеплодів буряків від залишків гички на корені. На Фіг.2 дано вид А на Фіг.1. Очисник головок коренеплодів складається з вертикального привідного валу 1, на торці якого закріплений диск 2, на якому за допомогою кінематичних елементів 3 (повзуна, шарнірів і гвинтових механізмів) встановлені двоплечі важелі 4. На нижніх кінцях двоплечих важелів 4 жорстко закріплені вісі 5, площина яких розташована у радіальному напрямку, на яких вільно встановлені консольні еластичні очисні лопаті, які виконані у вигляді каскаду поворотних відносно одна-одної частин 6, при цьому довжини вказаних частин зменшуються у напрямку зверху - донизу (тобто l1>l2>l3>l4), а жорсткості навпаки збільшуються у вказаному напрямку (тобто жорсткість частин 6 зменшуються доверху). 92656 4 Кожна частина 6 має можливість повертатись і фіксуватись одна відносно одної за допомогою гвинтових механізмів 7 (тобто кути 1 2, 3 і 4 нахилів кожної частини 6 відносно другої можуть бути різними). Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті, які утворені у вигляді каскаду поворотних відносно одна-одної частин 6 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, криволінійна площина лопаті створеної частинами 6 наносить спочатку косий удар по бічній поверхні головки коренеплоду, потім ця площина опуклою частиною протягується по самій голівці ефективно зчісуючи з неї залишки гички. Завдяки тому, що нижня частина 6 довжиною l1 має найбільшу жорсткість, то її удар по голівці коренеплоду буде забезпечувати зчісування зелених частин гички. Однак, завдяки тому, що нижня частина 6 довжиною l4 є найкоротшою, то вона не в змозі пошкодити головку. Далі головку коренеплоду охоплюють інші частини 6, які є менш жорсткими і більш довгими, які остаточно зчісують залишки гички. Для забезпечення ефективності нанесення на головки коренеплодів косих ударів і одночасного їх не пошкодження кути 1, 2, 3 і 4 за допомогою гвинтових механізмів 7 між усіма частинами 6 задають різними. Так, кути 1 і 2 повинні бути меншими, а кути 3 і 4, навпаки - більшими. Це буде створювати умовно кажучи зігнутий кінець лопатей, утворених частинами 6, що в цілому буде забезпечувати піднімання і відокремлення сухих і полеглих залишків гички. Використовуючи механізми 3 також можна змінювати кути нахилів двоплечих важелів 4 відносно диска 2, що у цілому сприятиме до наближення кінців лопатей 7 до повздовжньої осі очисника. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10...15%. 5 Комп’ютерна верстка А. Крижанівський 92656 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
