Циклон для очищення газів від механічних домішок

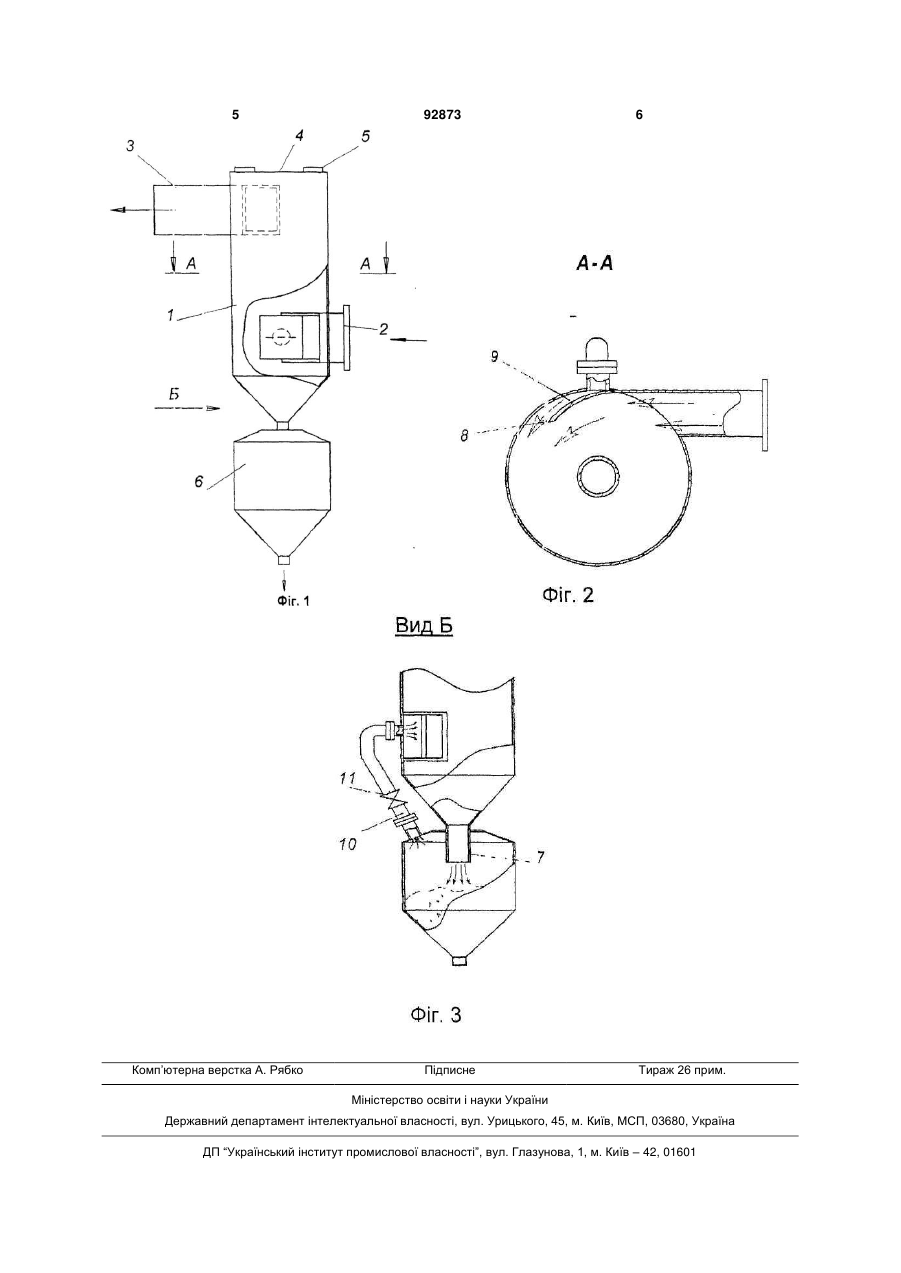

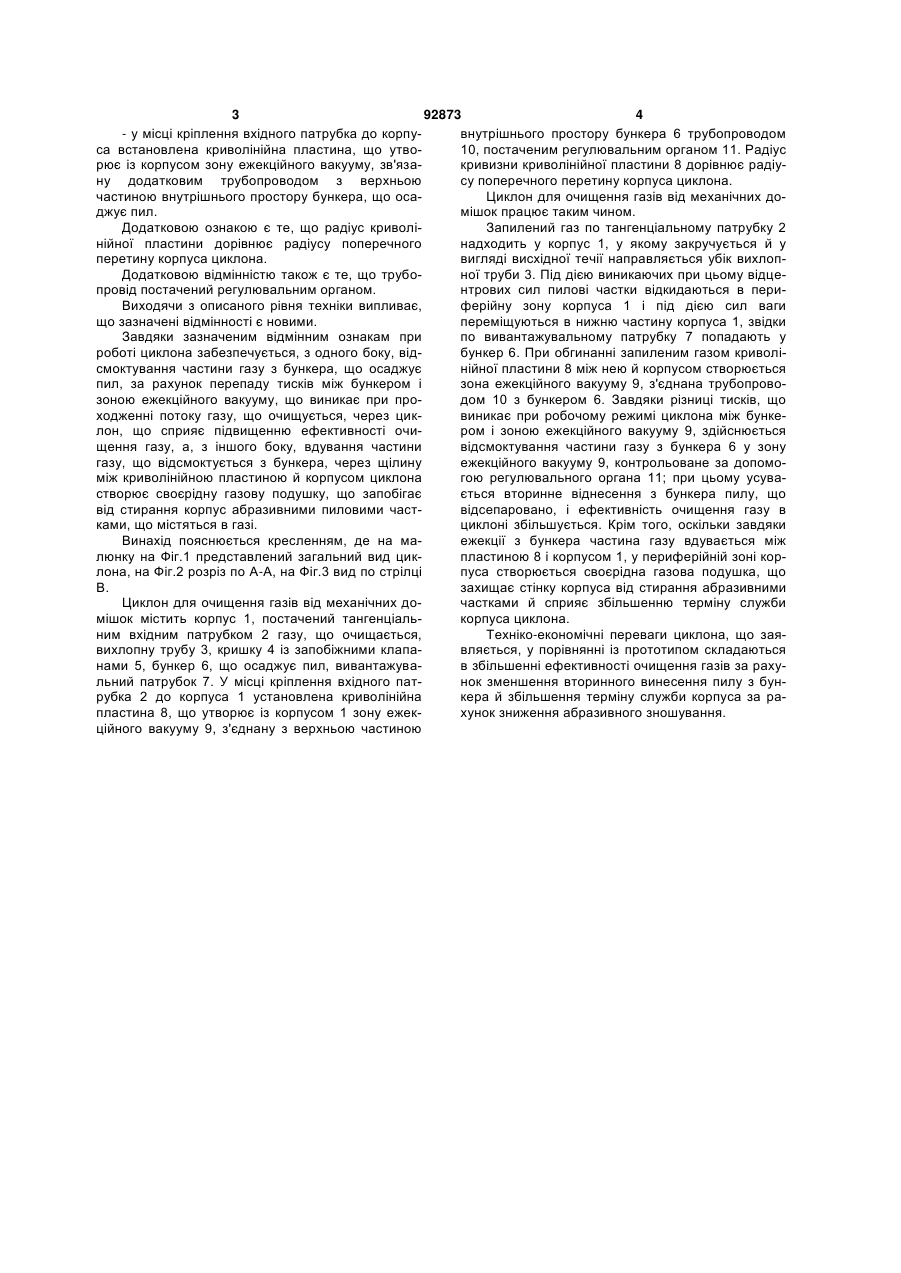

1. Циклон для очищення газів від механічних домішок, що містить циліндричний корпус, який має тангенціальний вхідний патрубок і вихлопну трубу, з'єднаний з бункером, що осаджує пил, який відрізняється тим, що в місці кріплення вхідного патрубка до корпуса встановлена криволінійна пластина, що утворює із корпусом зону ежекційного вакууму, зв'язану додатковим трубопроводом з верхньою частиною внутрішнього простору бункера, що осаджує пил. 2. Циклон за п. 1, який відрізняється тим, що радіус кривизни криволінійної пластини дорівнює радіусу поперечного перерізу корпуса циклона. 3. Циклон за п. 1, який відрізняється тим, що додатковий трубопровід оснащений регулювальним органом. (19) (21) a200913820 (22) 29.12.2009 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ЛЕТЮК ОЛЕКСАНДР ІЛЛІЧ, ТРЕМБАЧ ТЕТЯНА ФЕДОРІВНА, КРАВЧЕНКО ОЛЕКСАНДР МИХАЙЛОВИЧ (73) ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ КОКСОХІМІЧНОЇ ПРОМИСЛОВОСТІ "ГИПРОКОКС" (56) RU 2331481 C1, 20.08.2008 SU 856568 A1, 23.08.1981 SU 1042812 A, 23.09.1983 SU 1456235 A1, 07.02.1989 US 4246013, 20.01.1981 DE 4009679 A1, 25.10.1990 3 92873 4 - у місці кріплення вхідного патрубка до корпувнутрішнього простору бункера 6 трубопроводом са встановлена криволінійна пластина, що утво10, постаченим регулювальним органом 11. Радіус рює із корпусом зону ежекційного вакууму, зв'язакривизни криволінійної пластини 8 дорівнює радіуну додатковим трубопроводом з верхньою су поперечного перетину корпуса циклона. частиною внутрішнього простору бункера, що осаЦиклон для очищення газів від механічних доджує пил. мішок працює таким чином. Додатковою ознакою є те, що радіус криволіЗапилений газ по тангенціальному патрубку 2 нійної пластини дорівнює радіусу поперечного надходить у корпус 1, у якому закручується й у перетину корпуса циклона. вигляді висхідної течії направляється убік вихлопДодатковою відмінністю також є те, що трубоної труби 3. Під дією виникаючих при цьому відцепровід постачений регулювальним органом. нтрових сил пилові частки відкидаються в периВиходячи з описаного рівня техніки випливає, ферійну зону корпуса 1 і під дією сил ваги що зазначені відмінності є новими. переміщуються в нижню частину корпуса 1, звідки Завдяки зазначеним відмінним ознакам при по вивантажувальному патрубку 7 попадають у роботі циклона забезпечується, з одного боку, відбункер 6. При обгинанні запиленим газом криволісмоктування частини газу з бункера, що осаджує нійної пластини 8 між нею й корпусом створюється пил, за рахунок перепаду тисків між бункером і зона ежекційного вакууму 9, з'єднана трубопровозоною ежекційного вакууму, що виникає при продом 10 з бункером 6. Завдяки різниці тисків, що ходженні потоку газу, що очищується, через циквиникає при робочому режимі циклона між бункелон, що сприяє підвищенню ефективності очиром і зоною ежекційного вакууму 9, здійснюється щення газу, а, з іншого боку, вдування частини відсмоктування частини газу з бункера 6 у зону газу, що відсмоктується з бункера, через щілину ежекційного вакууму 9, контрольоване за допомоміж криволінійною пластиною й корпусом циклона гою регулювального органа 11; при цьому усувастворює своєрідну газову подушку, що запобігає ється вторинне віднесення з бункера пилу, що від стирання корпус абразивними пиловими частвідсепаровано, і ефективність очищення газу в ками, що містяться в газі. циклоні збільшується. Крім того, оскільки завдяки Винахід пояснюється кресленням, де на маежекції з бункера частина газу вдувається між люнку на Фіг.1 представлений загальний вид цикпластиною 8 і корпусом 1, у периферійній зоні корлона, на Фіг.2 розріз по А-А, на Фіг.3 вид по стрілці пуса створюється своєрідна газова подушка, що В. захищає стінку корпуса від стирання абразивними Циклон для очищення газів від механічних дочастками й сприяє збільшенню терміну служби мішок містить корпус 1, постачений тангенціалькорпуса циклона. ним вхідним патрубком 2 газу, що очищається, Техніко-економічні переваги циклона, що заявихлопну трубу 3, кришку 4 із запобіжними клапавляється, у порівнянні із прототипом складаються нами 5, бункер 6, що осаджує пил, вивантажував збільшенні ефективності очищення газів за рахульний патрубок 7. У місці кріплення вхідного патнок зменшення вторинного винесення пилу з бунрубка 2 до корпуса 1 установлена криволінійна кера й збільшення терміну служби корпуса за рапластина 8, що утворює із корпусом 1 зону ежекхунок зниження абразивного зношування. ційного вакууму 9, з'єднану з верхньою частиною 5 Комп’ютерна верстка А. Рябко 92873 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
