Засувка

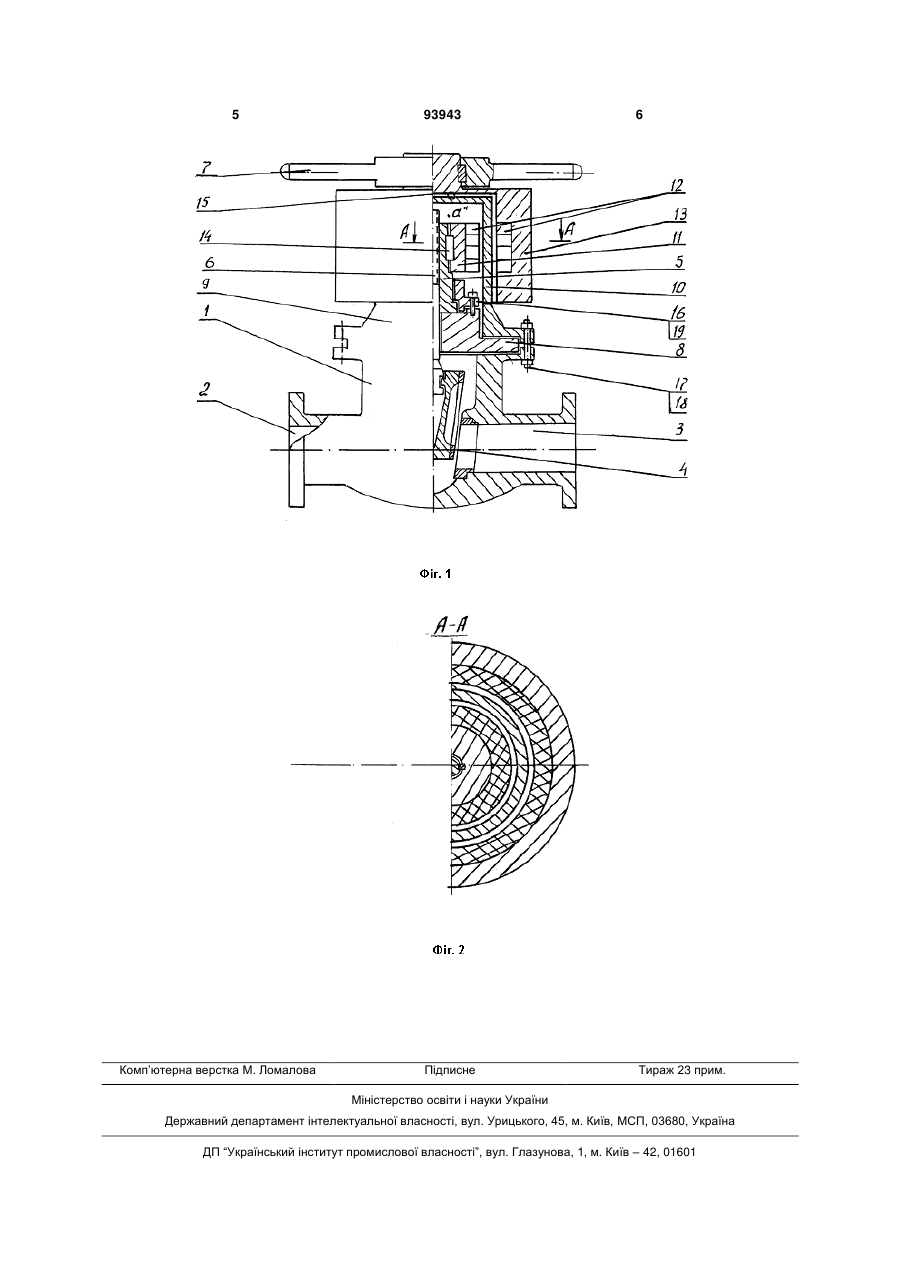

Засувка, яка містить корпус із вхідною і вихідною порожнинами, між якими розташований суцільний клин, корпус засувки з'єднано із кришкою, на якій розміщені ущільнення у вигляді сальника з грандбуксою та гвинтова двійка гайка-шпиндель з маховиком, яка відрізняється тим, що гвинтова двійка гайка-шпиндель розміщена на диску в замкненій порожнині, яку утворюють між собою кришка і з'єднана з нею оболонка, яка виготовлена у вигляді перевернутого циліндричного стакана із діамагнітного матеріалу, і гвинтова двійка гайкашпиндель з'єднана з внутрішньою сталевою муфтою, на поверхні якої розміщені постійні магніти, коаксіально щодо оболонки, на зовнішній її стороні, розташована зовнішня сталева муфта, у внутрішній порожнині якої розміщені також постійні магніти, причому протилежні полюси магнітів внутрішньої і зовнішньої сталевих муфт розташовані назустріч один одному і, крім того, зовнішня сталева муфта з'єднана з маховиком. Винахід відноситься до техніки, яку може бути використано в газовій, нафтовій та хімічній промисловості. Відомий запірний кран із сталі [Див. Довідковий посібник - Газове обладнання, прилади та арматура під редакцією Н.І. Рябцева Москва "Недра" 1985, стор. 11-13, фіг. 1,5], який використовують для природного, нафтового та штучного газоподібного палива при робочій температурі від - 40 до + 80°С. Температура повітря від - 40 до + 40°С. На стичних конусних поверхнях корпусу і пробки є канавки, які заповнює окреме мастило, для зниження зусиль при звороті пробки та створення герметичності у затворі. Мастило періодично подається підтисненням болта по каналах корпусу та пробки. Управління краном - ручне, від рукоятки. Кран монтують на трубопроводі в будь-якому робочому положенні, крім положення "пробкою донизу". Недоліком цього крану є те що він потребує тимчасового нагляду за герметичним станом між корпусом і пробкою. Також, пробка має поперечний переріз отвору, меньший як у трубопроводі, до котрого його підключають. Відомий також вентиль запірний за авторським свідоцтвом CPCP - SU №1221441, Кл. F16К 27/08 від 30.03.1986 [Див. Бюл. №12]. Заявник: чеховський завод енергетичного машинобудування. Автори: И.В. Козьев та В.Г. Воронин. Вентиль містить корпус, на якому установлений бугель, в верхній частині якого установлена гвинтова втулка, котра через розрізану втулку і опорну шайбу передає зусилля підтискнення на грандбуксу і кілець сальникового ущільнення штока. На верхній частині штока та нижній частині шпинделя виконані шийки /кільцеві проточування/, в які спеціальними виступами установлена розрізна муфта, яка з'єднує шток і шпиндель, між хвос UA (11) 93943 (13) (21) a200908960 (22) 28.08.2009 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) БОВДА ОЛЕКСАНДР МИХАЙЛОВИЧ, ДОНСКОЙ ДМИТРО ФЕДОРОВИЧ, ДОНСКОЙ ФЕДІР ПАВЛОВИЧ, ОНИЩЕНКО ЛЕОНІД ВОЛОДИМИРОВИЧ, ТОКАР ІГОР МИКОЛАЙОВИЧ, БОВДА ВІРА ОЛЕКСАНДРІВНА (73) БОВДА ОЛЕКСАНДР МИХАЙЛОВИЧ, ДОНСКОЙ ДМИТРО ФЕДОРОВИЧ, ДОНСКОЙ ФЕДІР ПАВЛОВИЧ (56) SU 1221441 A, 30.03.1986 RU 2159379 C1, 20.11.2000 RU 2162978 C2, 10.02.2001 EA 2335 B1, 25.04.2002 WO 03071037 A1, 28.08.2003 Газовое оборудование, приборы и арматура: Справочное пособие / Под ред. Н.И.Рябцева. - М.: Недра, 1985. - С. 11-13, фиг. 1, 5 Справочник работника газовой промышленности / М. Чугунов, А. Хомич. - Минск, 1965. - С. 63, фиг. 14 C2 2 (19) 1 3 товиками котрих, установлено пружний елемент, котрий є компенсатором при нагріванні вентиля і захищає від зношення хвостовик штока. Недоліком цього вентиля є складність при заміні сальникового ущільнення, яке потребує тимчасового нагляду за його герметичним станом. Допускає витік газу та нафтової рідини через вузол ущільнення. Найближчим аналогом заявленого винаходу є сталева засувка з висувним шпинделем, типу КЗЛ і ЗКЛ2 [Див. Довідник робітника газовій промисловості. Мінськ 1966, стор. 63, фіг. 14. Автори: М. Чугунов, А. Хомич]. Засувка містить корпус із вхідною і вихідною порожнинами, між якими розташований суцільний клин. Корпус засувки з'єднано із кришкою, на якій розміщені ущільнення у вигляді сальника з грандбуксою та гвинтова двійка гайка-шпиндель з маховиком, засувку може бути використано для газоподібних і нафтових середовищ відмінної корозійної активності на робочий тиск Ру=1,6; 4,0 і 6,4 МПа при температурі до 200°С. Недоліком відомої засувки є вузол ущільнення, через який має бути витік газу або нафтової рідини. Надлишкова сила затягання грандбукси сальника для скорочення витоку газу через ущільнення іноді призводить до поломки гайки, що створює аварійний стан на трубопроводі. Задачею даного винаходу є уникнення витоку газу та нафтової рідини через вузол ущільнення, а також підвищення рівня безпеки при використанні засувки для роботи з корозійно-небезпечними речовинами. Для вирішення поставленої задачі у запропонованої засувки, стосовно винаходу, гвинтова двійка гайка-шпиндель розміщені на диску в замкненій порожнині, котру створюють між собою кришка і з’єднана із нею оболонка, яка виготовлена в вигляді перевернутого циліндричного стакана із діамагнітного матеріалу, а гвинтова двійка гайкашпиндель з'єднані з внутрішньою сталевою муфтою, на поверхні якої розміщені постійні магніти, а коаксіально щодо оболонки, на зовнішній її стороні розташована зовнішня сталева муфта, у внутрішній порожнині якої розміщені також постійні магніти, причому протилежні полюси магнітів внутрішньої і зовнішньої сталевих муфт розташовані назустріч одне одному і, крім того, зовнішня сталева муфта з'єднана з маховиком. Розміщення гвинтової двійки гайка-шпиндель в замкненій порожнині, котру створюють між собою кришка і з'єднана із нею оболонка, яка виготовлена в вигляді перевернутого циліндричного стакана із діамагнітного матеріалу, дозволяє уникнути ви 93943 4 току газу та нафтових рідин, а також підвищує рівень безпеки на об'єктах газової та нафтової галузі. На фіг.1 зображено поздовжній розріз засувки. На фіг.2 зображено поперечний розріз засувки, на якому зображено поперечний розріз зовнішньої сталевої муфти 13 з постійними магнітами 12, оболонки 10, внутрішньої сталевої муфти 11 з постійними магнітами 12, також гвинтова двійка гайка 5 - шпиндель 6. Засувка містить корпус 1 із вхідною 2 і вихідною порожнинами 3, між якими розташований суцільний клин 4. Гвинтова двійка гайка 5 - шпиндель 6 розміщені на диску 8 в замкненій порожнині "а", котру створюють між собою кришка 9 і оболонка 10, а гвинтова двійка гайка 5 - шпиндель 6 з'єднані з внутрішньою сталевою муфтою 11, на поверхні якої розміщені постійні магніти 12. Коаксіально щодо оболонки 10 розташована зовнішня сталева муфта 13, у внутрішній порожнині якої розміщені постійні магніти 12. Зовнішня сталева муфта 13 з'єднана з маховиком 7. Між зовнішньою сталевою муфтою 13 і оболонкою 10 встановлено підшипник 15. Гайку 5 утримує фланець 16, шпонка 14. Шпилька 17 і гайка 18 з'єднують корпус 1 із кришкою 9. Болт 19 з'єднує фланець 16 з диском 8. Засувка працює наступним чином. Відкривання засувки відбувається обертанням маховика 7 у протилежному напрямку обертанню стрілки годинника. При цьому відбувається взаємодія постійних магнітів 12 зовнішньої і внутрішньої сталевих муфт 13 і 11, за рахунок чого внутрішня сталева муфта 11 отримує обертання. Обертання отримує і гайка 5, а шпиндель 6, при цьому, отримує поздовжнє переміщення. Так як шпиндель 6 з'єднано із суцільним клином 4, то, при цьому, відбувається підйом суцільного клина 4 до гори, що впливає на відкривання засувки. Закриття засувки відбувається обертанням маховика 7 у напрямку обертання стрілки годинника. Герметичність засувки, між кришкою 9 та шпинделем 6, забезпечують оболонка 10 і кришка 9, які створюють замкнену порожнину "а", в якій на диску 8 розміщені гвинтова двійка гайка 5 - шпиндель 6, яка з'єднана з внутрішньою сталевою муфтою 11, на поверхні якої розміщені постійні магніти 12. Все це дозволяє уникати не тільки витоку газу та нафтової рідини, але і забезпечує належне підвищення рівня безпеки на об'єктах газової та нафтової галузей. 5 Комп’ютерна верстка М. Ломалова 93943 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
