Энергогенератор тормадо – 2

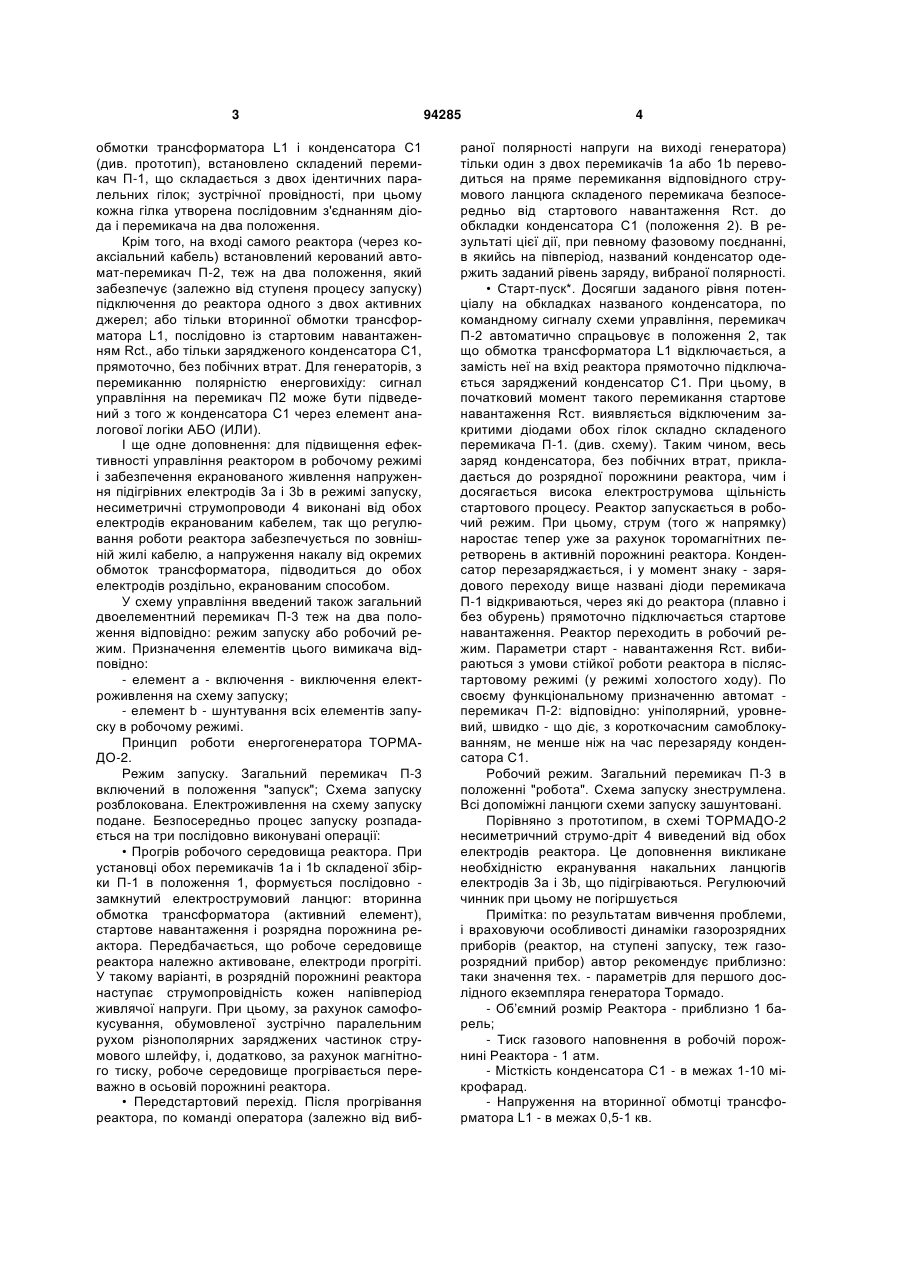

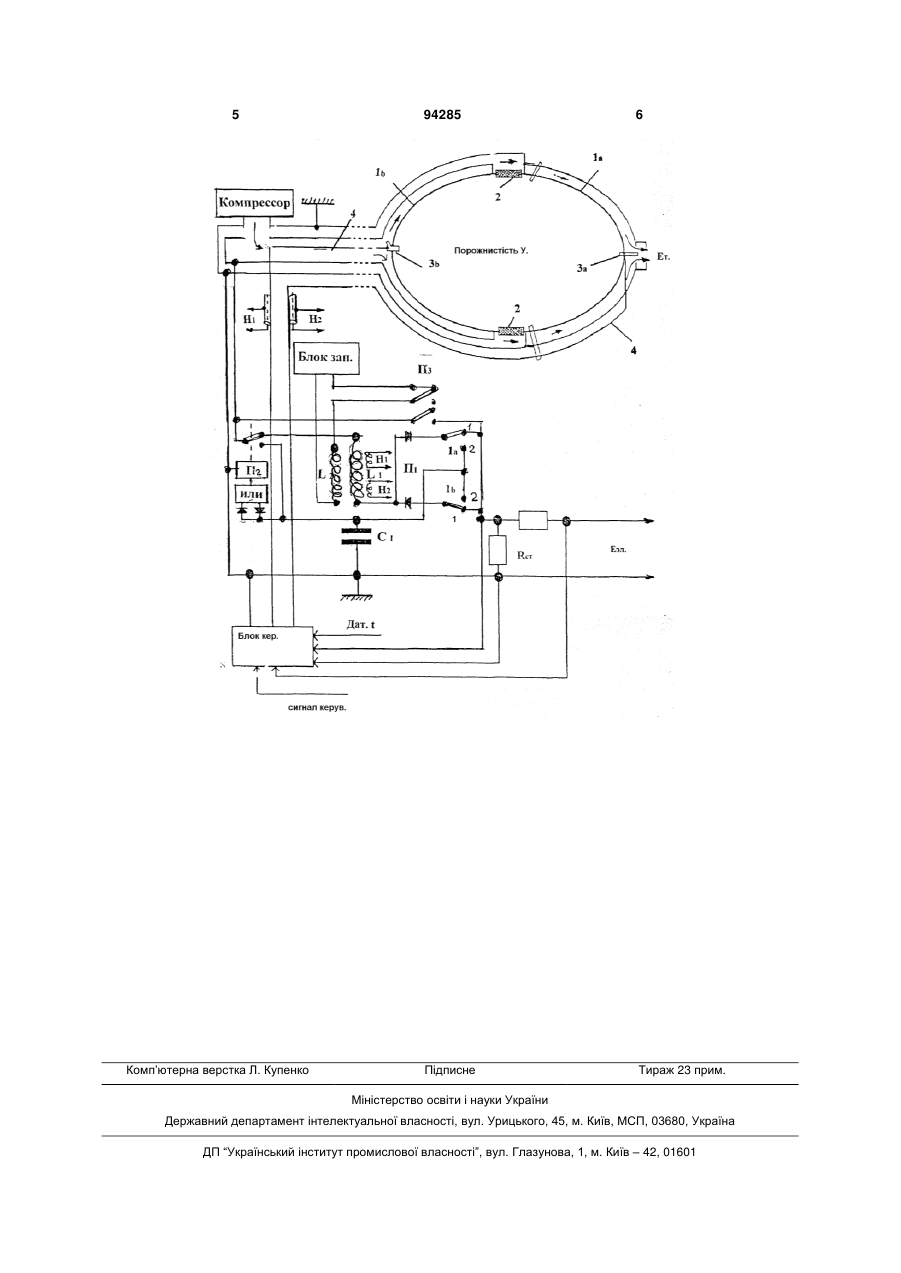

Енергогенератор, що містить реактор, конструктивно утворений з двох порожнистих струмопровідних півеліпсоїдів, які з'єднані між собою через ізолююче кільце; коаксіально - симетричне підключення до півеліпсоїдів, яке переходить в коаксіальний кабель; на віддаленому кінці якого (коаксіального кабелю) приєднаний послідовний ланцюг, що складається з вторинної обмотки трансформатора і конденсатора; а також несиметричний струмопровід авторегулювання роботи реактора, який C2 1 3 обмотки трансформатора L1 і конденсатора С1 (див. прототип), встановлено складений перемикач П-1, що складається з двох ідентичних паралельних гілок; зустрічної провідності, при цьому кожна гілка утворена послідовним з'єднанням діода і перемикача на два положення. Крім того, на вході самого реактора (через коаксіальний кабель) встановлений керований автомат-перемикач П-2, теж на два положення, який забезпечує (залежно від ступеня процесу запуску) підключення до реактора одного з двох активних джерел; або тільки вторинної обмотки трансформатора L1, послідовно із стартовим навантаженням Rct., або тільки зарядженого конденсатора С1, прямоточно, без побічних втрат. Для генераторів, з перемиканню полярністю енерговихіду: сигнал управління на перемикач П2 може бути підведений з того ж конденсатора С1 через елемент аналогової логіки АБО (ИЛИ). І ще одне доповнення: для підвищення ефективності управління реактором в робочому режимі і забезпечення екранованого живлення напруження підігрівних електродів 3а і 3b в режимі запуску, несиметричні струмопроводи 4 виконані від обох електродів екранованим кабелем, так що регулювання роботи реактора забезпечується по зовнішній жилі кабелю, а напруження накалу від окремих обмоток трансформатора, підводиться до обох електродів роздільно, екранованим способом. У схему управління введений також загальний двоелементний перемикач П-3 теж на два положення відповідно: режим запуску або робочий режим. Призначення елементів цього вимикача відповідно: - елемент а - включення - виключення електроживлення на схему запуску; - елемент b - шунтування всіх елементів запуску в робочому режимі. Принцип роботи енергогенератора ТОРМАДО-2. Режим запуску. Загальний перемикач П-3 включений в положення "запуск"; Схема запуску розблокована. Електроживлення на схему запуску подане. Безпосередньо процес запуску розпадається на три послідовно виконувані операції: • Прогрів робочого середовища реактора. При установці обох перемикачів 1а і 1b складеної збірки П-1 в положення 1, формується послідовно замкнутий електрострумовий ланцюг: вторинна обмотка трансформатора (активний елемент), стартове навантаження і розрядна порожнина реактора. Передбачається, що робоче середовище реактора належно активоване, електроди прогріті. У такому варіанті, в розрядній порожнині реактора наступає струмопровідність кожен напівперіод живлячої напруги. При цьому, за рахунок самофокусування, обумовленої зустрічно паралельним рухом різнополярних заряджених частинок струмового шлейфу, і, додатково, за рахунок магнітного тиску, робоче середовище прогрівається переважно в осьовій порожнині реактора. • Передстартовий перехід. Після прогрівання реактора, по команді оператора (залежно від виб 94285 4 раної полярності напруги на виході генератора) тільки один з двох перемикачів 1а або 1b переводиться на пряме перемикання відповідного струмового ланцюга складеного перемикача безпосередньо від стартового навантаження Rст. до обкладки конденсатора С1 (положення 2). В результаті цієї дії, при певному фазовому поєднанні, в якийсь на півперіод, названий конденсатор одержить заданий рівень заряду, вибраної полярності. • Старт-пуск*. Досягши заданого рівня потенціалу на обкладках названого конденсатора, по командному сигналу схеми управління, перемикач П-2 автоматично спрацьовує в положення 2, так що обмотка трансформатора L1 відключається, а замість неї на вхід реактора прямоточно підключається заряджений конденсатор С1. При цьому, в початковий момент такого перемикання стартове навантаження Rст. виявляється відключеним закритими діодами обох гілок складно складеного перемикача П-1. (див. схему). Таким чином, весь заряд конденсатора, без побічних втрат, прикладається до розрядної порожнини реактора, чим і досягається висока електрострумова щільність стартового процесу. Реактор запускається в робочий режим. При цьому, струм (того ж напрямку) наростає тепер уже за рахунок торомагнітних перетворень в активній порожнині реактора. Конденсатор перезаряджається, і у момент знаку - зарядового переходу вище названі діоди перемикача П-1 відкриваються, через які до реактора (плавно і без обурень) прямоточно підключається стартове навантаження. Реактор переходить в робочий режим. Параметри старт - навантаження Rст. вибираються з умови стійкої роботи реактора в післястартовому режимі (у режимі холостого ходу). По своєму функціональному призначенню автомат перемикач П-2: відповідно: уніполярний, уровневий, швидко - що діє, з короткочасним самоблокуванням, не менше ніж на час перезаряду конденсатора С1. Робочий режим. Загальний перемикач П-3 в положенні "робота". Схема запуску знеструмлена. Всі допоміжні ланцюги схеми запуску зашунтовані. Порівняно з прототипом, в схемі ТОРМАДО-2 несиметричний струмо-дріт 4 виведений від обох електродів реактора. Це доповнення викликане необхідністю екранування накальних ланцюгів електродів 3а і 3b, що підігріваються. Регулюючий чинник при цьому не погіршується Примітка: по результатам вивчення проблеми, і враховуючи особливості динаміки газорозрядних приборів (реактор, на ступені запуску, теж газорозрядний прибор) автор рекомендує приблизно: таки значення тех. - параметрів для першого дослідного екземпляра генератора Тормадо. - Об’ємний розмір Реактора - приблизно 1 барель; - Тиск газового наповнення в робочій порожнині Реактора - 1 атм. - Місткість конденсатора С1 - в межах 1-10 мікрофарад. - Напруження на вторинної обмотці трансформатора L1 - в межах 0,5-1 кв. 5 Комп’ютерна верстка Л. Купенко 94285 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
