Моноприщіпка

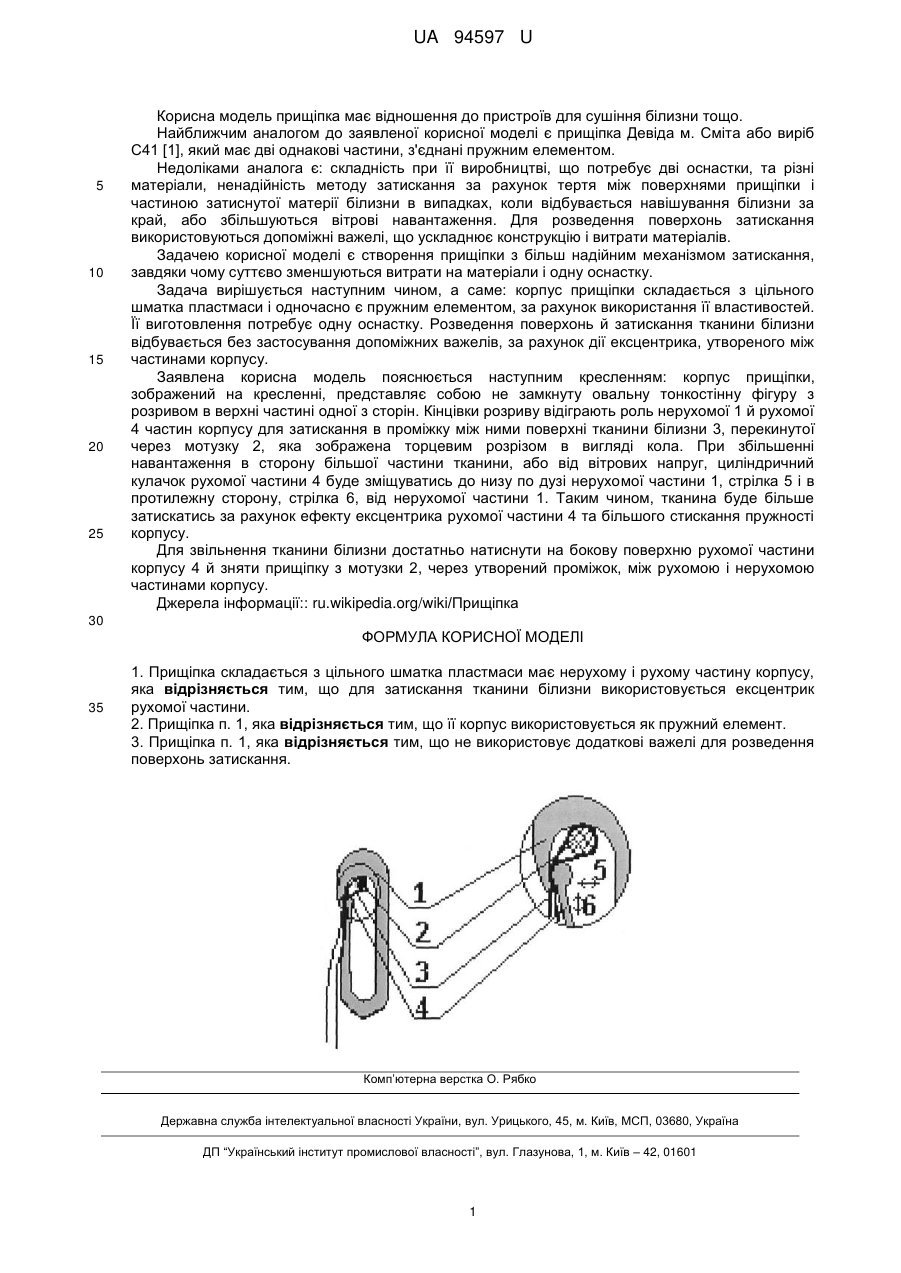

Реферат: UA 94597 U UA 94597 U 5 10 15 20 25 Корисна модель прищіпка має відношення до пристроїв для сушіння білизни тощо. Найближчим аналогом до заявленої корисної моделі є прищіпка Девіда м. Сміта або виріб С41 [1], який має дві однакові частини, з'єднані пружним елементом. Недоліками аналога є: складність при її виробництві, що потребує дві оснастки, та різні матеріали, ненадійність методу затискання за рахунок тертя між поверхнями прищіпки і частиною затиснутої матерії білизни в випадках, коли відбувається навішування білизни за край, або збільшуються вітрові навантаження. Для розведення поверхонь затискання використовуються допоміжні важелі, що ускладнює конструкцію і витрати матеріалів. Задачею корисної моделі є створення прищіпки з більш надійним механізмом затискання, завдяки чому суттєво зменшуються витрати на матеріали і одну оснастку. Задача вирішується наступним чином, а саме: корпус прищіпки складається з цільного шматка пластмаси і одночасно є пружним елементом, за рахунок використання її властивостей. Її виготовлення потребує одну оснастку. Розведення поверхонь й затискання тканини білизни відбувається без застосування допоміжних важелів, за рахунок дії ексцентрика, утвореного між частинами корпусу. Заявлена корисна модель пояснюється наступним кресленням: корпус прищіпки, зображений на кресленні, представляє собою не замкнуту овальну тонкостінну фігуру з розривом в верхні частині одної з сторін. Кінцівки розриву відіграють роль нерухомої 1 й рухомої 4 частин корпусу для затискання в проміжку між ними поверхні тканини білизни 3, перекинутої через мотузку 2, яка зображена торцевим розрізом в вигляді кола. При збільшенні навантаження в сторону більшої частини тканини, або від вітрових напруг, циліндричний кулачок рухомої частини 4 буде зміщуватись до низу по дузі нерухомої частини 1, стрілка 5 і в протилежну сторону, стрілка 6, від нерухомої частини 1. Таким чином, тканина буде більше затискатись за рахунок ефекту ексцентрика рухомої частини 4 та більшого стискання пружності корпусу. Для звільнення тканини білизни достатньо натиснути на бокову поверхню рухомої частини корпусу 4 й зняти прищіпку з мотузки 2, через утворений проміжок, між рухомою і нерухомою частинами корпусу. Джерела інформації:: ru.wikipedia.org/wiki/Прищіпка 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 1. Прищіпка складається з цільного шматка пластмаси має нерухому і рухому частину корпусу, яка відрізняється тим, що для затискання тканини білизни використовується ексцентрик рухомої частини. 2. Прищіпка п. 1, яка відрізняється тим, що її корпус використовується як пружний елемент. 3. Прищіпка п. 1, яка відрізняється тим, що не використовує додаткові важелі для розведення поверхонь затискання. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
