Пристрій для отримання аерозолів із кристалічних речовин

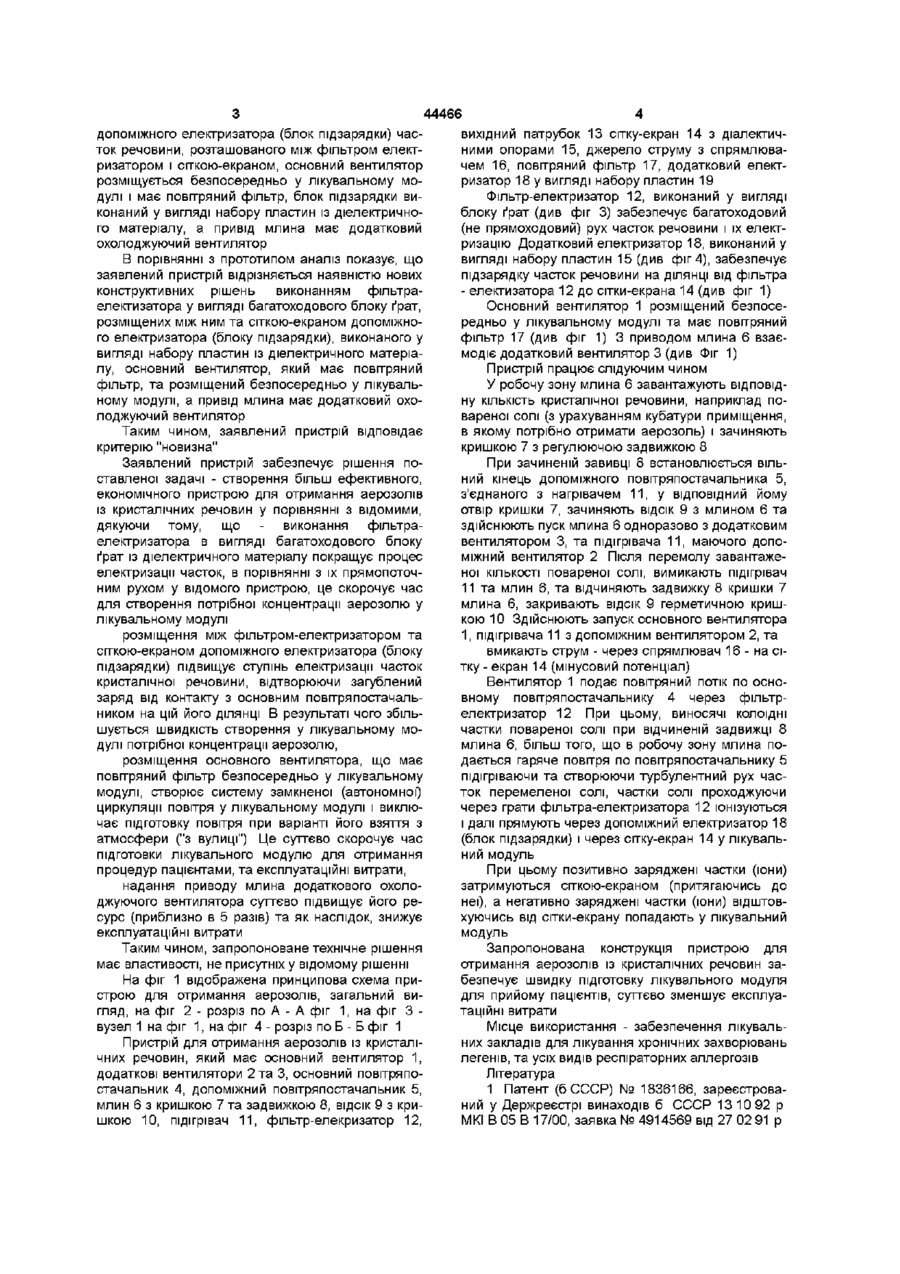

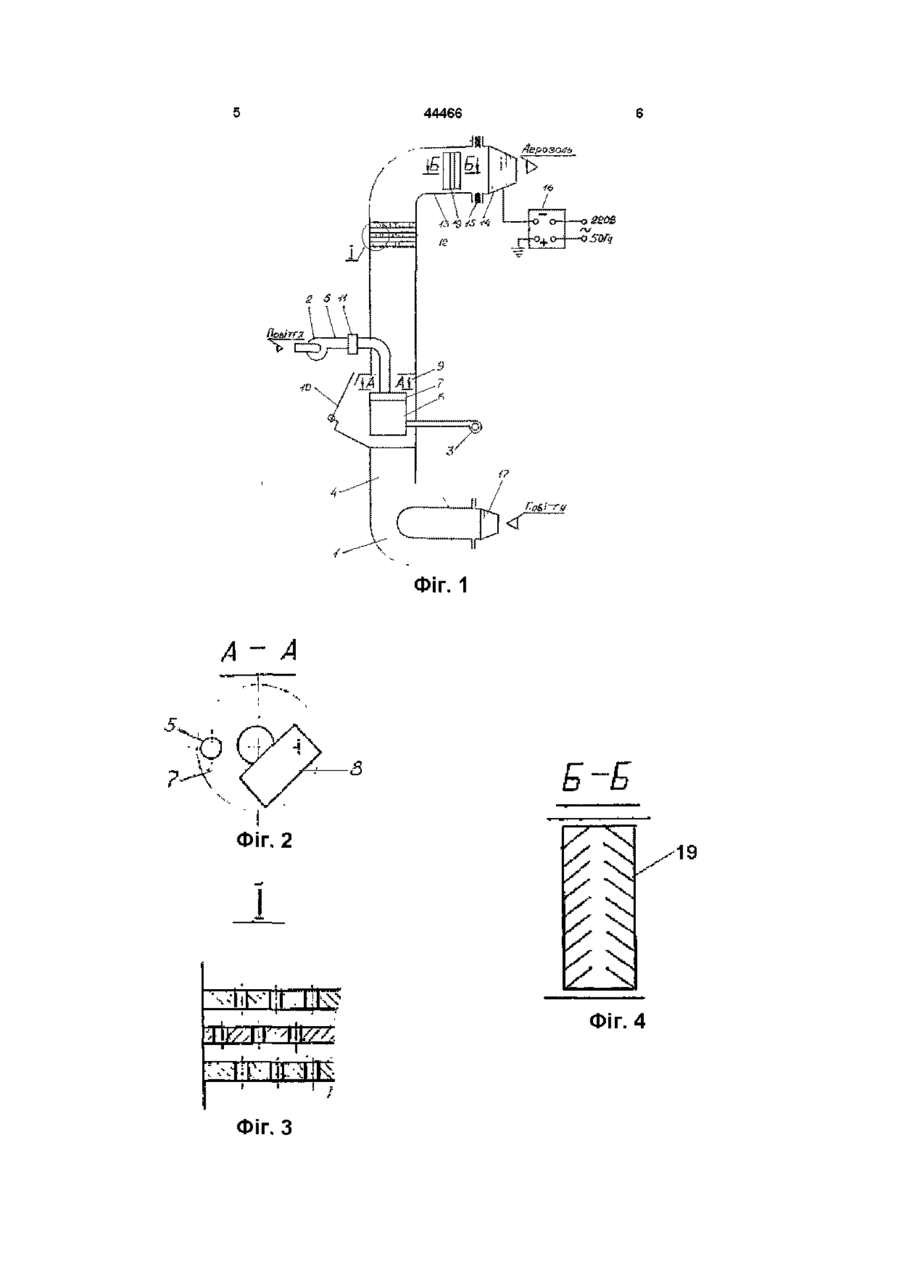

1 Пристрій для отримання аерозолів із кристалічних речовин, що містить основний та допоміжний вентилятори, основний та допоміжний повітропостачальники, млин з кришкою, яка має засувку, ВІДСІК з кришкою для розміщення млина, підігрівач, розташований на допоміжному повітропостачальнику, який з'єднаний з робочою зоною млина, фільтр-електризатор, вихідний патрубок з розташованими на ньому на діелектричних опорах сіткою-екраном у вигляді конічної обичайки з центральним отвором, джерелом струму, що подає на сітку-екран мінусовий потенціал, який відрізняється тим, що фільтр-електризатор виконано у вигляді багатоходового блока ґрат, між ним та сіткою-екраном розташовано додатковий електризатор часток речовини, а основний вентилятора, що має повітряний фільтр, розташовано безпосередньо у лікувальному модулі 2 Пристрій за п 1, який відрізняється тим, що додатковий електризатор виконано у вигляді набору пластин із діелектричного матеріалу 3 Пристрій за пп 1 та 2, який відрізняється тим, що привід млина має додатковий вентилятор Винахід відноситься до машинобудування, а саме, до пристроїв, для отримання аерозолів із кристалічних речовин, який використовується з метою лікування Відомо пристрій для отримання аерозолів із кристалічних речовин, який містить в собі головний та допоміжний вентилятори, головний та допоміжний повітряпостачальники, млин з кришкою, яка має задвижку, ВІДДІЛ З кришкою для розміщення млина, підігрівач розміщений на допоміжному повітряпостачальнику який з'єднаний з робочою зоною млина, фільтр-електризатор, вихідний патрубок з вмонтованою в нього на діелектричних опорах сіткою-екраном у вигляді конічної обічайки з центральним отвором, джерелом струму, яке дає на сітку-екран мінусовий потенціал [1] Недоліками відомого пристрою є довгий період створення робочої концентрації аерозолю у лікувальному модулі, достатньо значні експлуатаційні витрати, не високий ресурс електроприводу млина Ці недоліки пов'язані з не зовсім ефективною електризацією часток кристалічної речовини при прямострумному проходженні їх через фільтрелектризатор, а також з загубленням частини заряду часток, на відстані, між фїьтромелектризатором, та сіткою-екраном В результаті збільшується час приготування у лікувальному модулі потрібної концентрації аерозолю Окрім цього, використання атмосферного повітря основним вентилятором потребує додаткових витрат в його ПІДГОТОВЦІ для використання у лікувальному модулі, розміщення млина в шкідливих умовах, різко зменшує його ресурс а також збільшує експлуатаційні витрати Заявлений винахід розв'язує проблему створення більш ефективного та економічного пристрою для отримання аерозолів із кристалічних речовин в порівнянні з віддомими, та зручнішого в експлуатації Суттєвість винаходу у слідуючому Пристрій для отримання аерозолів із кристалічних речовин, містить в собі основний та допоміжний вентилятори, основний та допоміжний повітряпостачальники, млин з кришкою, яка має задвижку, ВІДСІК з кришкою для млина, підігрівач розміщений на допоміжному повітряпостачальнику, з'єднаний з робочою зоною млина, фільтрелектризатор, вихідний патрубок, з розміщеними на ньому на діалектичних опорах сітки-екрана, у вигляді конічної обічайки з центральним отвором, джерелом струму, що подає на сітку-екран мінусовий потенціал, згідно винаходу фільтрелектризатор має виконаний у вигляді багатоходового блоку ґрат (із діелектричного матеріалу) та (О (О 44466 допоміжного електризатора (блок підзарядки) часвихідний патрубок 13 сітку-екран 14 з діалектичток речовини, розташованого між фільтром електними опорами 15, джерело струму з спрямлюваризатором і сіткою-екраном, основний вентилятор чем 16, повітряний фільтр 17, додатковий електрозміщується безпосередньо у лікувальному моризатор 18 у вигляді набору пластин 19 дулі і має повітряний фільтр, блок підзарядки виФільтр-електризатор 12, виконаний у вигляді конаний у вигляді набору пластин із діелектричноблоку ґрат (див фіг 3) забезпечує багатоходовий го матеріалу, а привід млина має додатковий (не прямоходовий) рух часток речовини і їх електохолоджуючий вентилятор ризацію Додатковий електризатор 18, виконаний у вигляді набору пластин 15 (див фіг 4), забезпечує В порівнянні з прототипом аналіз показує, що підзарядку часток речовини на ДІЛЯНЦІ ВІД фільтра заявлений пристрій відрізняється наявністю нових - електизатора 12 до сітки-екрана 14 (див фіг 1) конструктивних рішень виконанням фільтраелектизатора у вигляді багатоходового блоку ґрат, Основний вентилятор 1 розміщений безпосерозміщених між ним та сіткою-екраном допоміжноредньо у лікувальному модулі та має повітряний го електризатора (блоку підзарядки), виконаного у фільтр 17 (див фіг 1) 3 приводом млина 6 взаєвигляді набору пластин із діелектричного матеріамодіє додатковий вентилятор 3 (див Фіг 1) лу, основний вентилятор, який має повітряний Пристрій працює слідуючим чином фільтр, та розміщений безпосередньо у лікувальУ робочу зону млина 6 завантажують відповідному модулі, а привід млина має додатковий охону КІЛЬКІСТЬ кристалічної речовини, наприклад полоджуючий вентилятор вареної солі (з урахуванням кубатури приміщення, в якому потрібно отримати аерозоль) і зачиняють Таким чином, заявлений пристрій відповідає кришкою 7 з регулюючою задвижкою 8 критерію "новизна" Заявлений пристрій забезпечує рішення поПри зачиненій завивці 8 встановлюється вільставленої задачі - створення більш ефективного, ний кінець допоміжного повітряпостачальника 5, економічного пристрою для отримання аерозолів з'єднаного з нагрівачем 11, у ВІДПОВІДНИЙ йому із кристалічних речовин у порівнянні з відомими, отвір кришки 7, зачиняють ВІДСІК 9 з млином 6 та дякуючи тому, що - виконання фільтраздійснюють пуск млина 6 одноразово з додатковим електризатора в вигляді багатоходового блоку вентилятором 3, та підігрівача 11, маючого допоґрат із діелектричного матеріалу покращує процес міжний вентилятор 2 Після перемолу завантажеелектризації часток, в порівнянні з їх прямопоточної КІЛЬКОСТІ повареної солі, вимикають підігрівам ним рухом у відомого пристрою, це скорочує час 11 та млин 6, та відчиняють задвижку 8 кришки 7 для створення потрібної концентрації аерозолю у млина 6, закривають ВІДСІК 9 герметичною кришлікувальному модулі кою 10 Здійснюють запуск основного вентилятора 1, підігрівача 11 з допоміжним вентилятором 2, та розміщення між фільтром-електризатором та сіткою-екраном допоміжного електризатора (блоку вмикають струм - через спрямлювач 16 - на сіпідзарядки) підвищує ступінь електризації часток тку - екран 14 (мінусовий потенціал) кристалічної речовини, відтворюючи загублений Вентилятор 1 подає повітряний потік по оснозаряд від контакту з основним повітряпостачальвному повітряпостачальнику 4 через фільтрником на цій його ДІЛЯНЦІ В результаті чого збільелектризатор 12 При цьому, виносячі колоїдні шується швидкість створення у лікувальному мочастки повареної солі при відчиненій задвижці 8 дулі потрібної концентрації аерозолю, млина 6, більш того, що в робочу зону млина подається гаряче повітря по повітряпостачальнику 5 розміщення основного вентилятора, що має підігріваючи та створюючи турбулентний рух часповітряний фільтр безпосередньо у лікувальному ток перемеленої солі, частки солі проходжуючи модулі, створює систему замкненої (автономної) через грати фільтра-електризатора 12 іонізуються циркуляції повітря у лікувальному модулі і виклюі далі прямують через допоміжний електризатор 18 чає підготовку повітря при варіанті його взяття з (блок підзарядки) і через сітку-екран 14 у лікувальатмосфери ("з вулиці") Це суттєво скорочує час ний модуль підготовки лікувального модулю для отримання процедур пацієнтами, та експлуатаційні витрати, При цьому позитивно заряджені частки (іони) затримуються сіткою-екраном (притягаючись до надання приводу млина додаткового охолонеї), а негативно заряджені частки (іони) відштовджуючого вентилятора суттєво підвищує його рехуючись від сітки-екрану попадають у лікувальний сурс (приблизно в 5 разів) та як наслідок, знижує модуль експлуатаційні витрати Таким чином, запропоноване технічне рішення Запропонована конструкція пристрою для має властивості, не присутніх у відомому рішенні отримання аерозолів із кристалічних речовин забезпечує швидку підготовку лікувального модуля На фіг 1 відображена принципова схема придля прийому пацієнтів, суттєво зменшує експлуастрою для отримання аерозолів, загальний витаційні витрати гляд, на фіг 2 - розріз по А - А фіг 1, на фіг 3 вузел 1 на фіг 1, на фіг 4 - розріз по Б - Б фіг 1 Місце використання - забезпечення лікувальних закладів для лікування хронічних захворювань Пристрій для отримання аерозолів із кристалілегенів, та усіх видів респіраторних аллергозів чних речовин, який має основний вентилятор 1, додаткові вентилятори 2 та 3, основний повітряпоЛітература стачальник 4, допоміжний повітряпостачальник 5, 1 Патент (б СССР) № 1836166, зареєстровамлин 6 з кришкою 7 та задвижкою 8, ВІДСІК 9 з криний у Держреєстрі винаходів б СССР 13 10 92 р шкою 10, підігрівам 11, фільтр-елекризатор 12, МКІ В 05 В 17/00, заявка № 4914569 від 27 02 91 р 44466 220В ФІГ. 1 Л А Фіг. 2 '^ІІЬ"''1 hi 1 , F 1 Фіг. З Фіг. 4 44466 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
