Муфта пружна

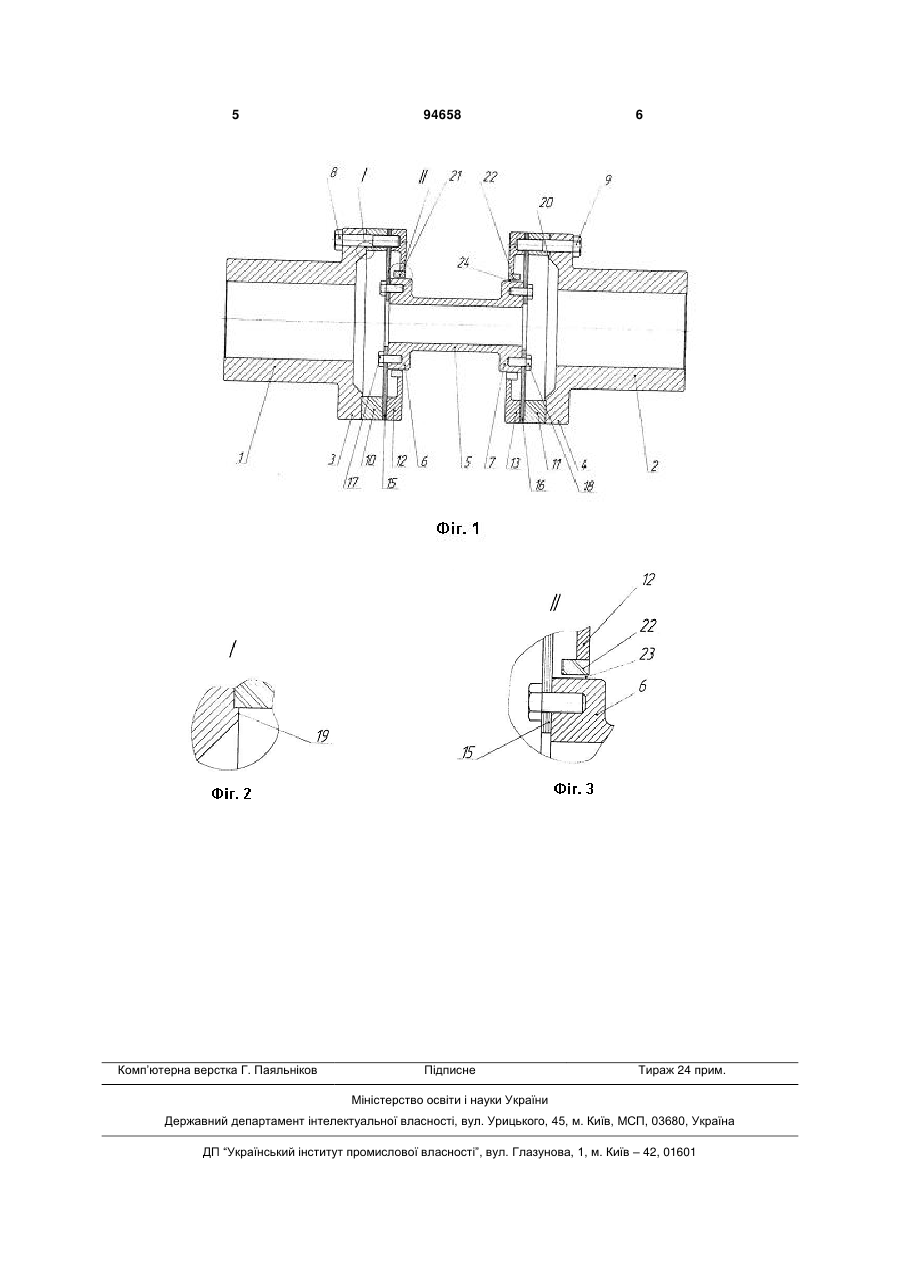

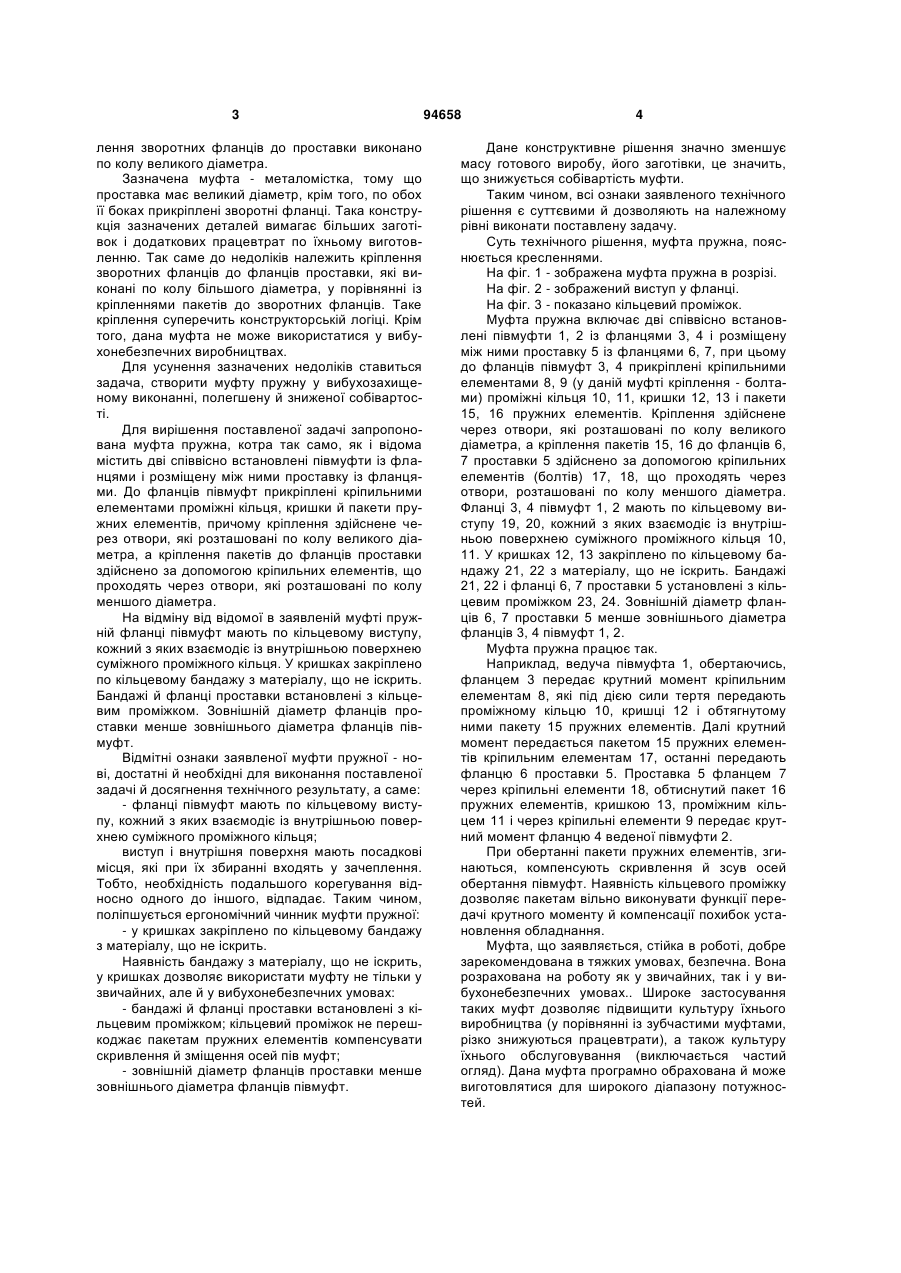

Муфта пружна, що містить дві співвісно встановлені півмуфти із фланцями і розміщену між ними проставку із фланцями, при цьому до фланців півмуфт прикріплені кріпильними елементами проміжні кільця, кришки й пакети пружних елементів, причому таке кріплення здійснене через отвори, які розташовані по колу великого діаметра, а кріплення пакетів до фланців проставки здійснено за допомогою кріпильних елементів, що проходять через отвори, які розташовані по колу меншого діаметра, який відрізняється тим, що фланці півмуфт мають по кільцевому виступу, кожний з яких взаємодіє із внутрішньою поверхнею суміжного проміжного кільця, до того ж у кришках закріплено по кільцевому бандажу з матеріалу, що не іскрить, при цьому бандажі й фланці проставки встановлені з кільцевим проміжком, причому зовнішній діаметр фланців проставки менше зовнішнього діаметра фланців півмуфт. UA (21) a200911141 (22) 02.11.2009 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) ЧЕЛОБІТЧЕНКО ВАЛЕНТИН АНДРІЙОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ НАУКОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО "НАСОСТЕХКОМПЛЕКТ" (56) SU 1746082 A1; 07.07.1992 DE 4007508 A1; 12.09.1991 UA 95041820; 30.04.1998 GB 1205644 A; 16.09.1970 US 2003139216 A1; 24.07.2003 UA 66248 A; 15.04.2004 UA 85751 C2; 25.02.2009 US 4708692 A; 24.11.1987 RU 2007114646/11; 27.10.2008 US 2855767 A; 14.10.1958 C2 2 (19) 1 3 лення зворотних фланців до проставки виконано по колу великого діаметра. Зазначена муфта - металомістка, тому що проставка має великий діаметр, крім того, по обох її боках прикріплені зворотні фланці. Така конструкція зазначених деталей вимагає більших заготівок і додаткових працевтрат по їхньому виготовленню. Так саме до недоліків належить кріплення зворотних фланців до фланців проставки, які виконані по колу більшого діаметра, у порівнянні із кріпленнями пакетів до зворотних фланців. Таке кріплення суперечить конструкторській логіці. Крім того, дана муфта не може використатися у вибухонебезпечних виробництвах. Для усунення зазначених недоліків ставиться задача, створити муфту пружну у вибухозахищеному виконанні, полегшену й зниженої собівартості. Для вирішення поставленої задачі запропонована муфта пружна, котра так само, як і відома містить дві співвісно встановлені півмуфти із фланцями і розміщену між ними проставку із фланцями. До фланців півмуфт прикріплені кріпильними елементами проміжні кільця, кришки й пакети пружних елементів, причому кріплення здійснене через отвори, які розташовані по колу великого діаметра, а кріплення пакетів до фланців проставки здійснено за допомогою кріпильних елементів, що проходять через отвори, які розташовані по колу меншого діаметра. На відміну від відомої в заявленій муфті пружній фланці півмуфт мають по кільцевому виступу, кожний з яких взаємодіє із внутрішньою поверхнею суміжного проміжного кільця. У кришках закріплено по кільцевому бандажу з матеріалу, що не іскрить. Бандажі й фланці проставки встановлені з кільцевим проміжком. Зовнішній діаметр фланців проставки менше зовнішнього діаметра фланців півмуфт. Відмітні ознаки заявленої муфти пружної - нові, достатні й необхідні для виконання поставленої задачі й досягнення технічного результату, а саме: - фланці півмуфт мають по кільцевому виступу, кожний з яких взаємодіє із внутрішньою поверхнею суміжного проміжного кільця; виступ і внутрішня поверхня мають посадкові місця, які при їх збиранні входять у зачеплення. Тобто, необхідність подальшого корегування відносно одного до іншого, відпадає. Таким чином, поліпшується ергономічний чинник муфти пружної: - у кришках закріплено по кільцевому бандажу з матеріалу, що не іскрить. Наявність бандажу з матеріалу, що не іскрить, у кришках дозволяє використати муфту не тільки у звичайних, але й у вибухонебезпечних умовах: - бандажі й фланці проставки встановлені з кільцевим проміжком; кільцевий проміжок не перешкоджає пакетам пружних елементів компенсувати скривлення й зміщення осей пів муфт; - зовнішній діаметр фланців проставки менше зовнішнього діаметра фланців півмуфт. 94658 4 Дане конструктивне рішення значно зменшує масу готового виробу, його заготівки, це значить, що знижується собівартість муфти. Таким чином, всі ознаки заявленого технічного рішення є суттєвими й дозволяють на належному рівні виконати поставлену задачу. Суть технічного рішення, муфта пружна, пояснюється кресленнями. На фіг. 1 - зображена муфта пружна в розрізі. На фіг. 2 - зображений виступ у фланці. На фіг. 3 - показано кільцевий проміжок. Муфта пружна включає дві співвісно встановлені півмуфти 1, 2 із фланцями 3, 4 і розміщену між ними проставку 5 із фланцями 6, 7, при цьому до фланців півмуфт 3, 4 прикріплені кріпильними елементами 8, 9 (у даній муфті кріплення - болтами) проміжні кільця 10, 11, кришки 12, 13 і пакети 15, 16 пружних елементів. Кріплення здійснене через отвори, які розташовані по колу великого діаметра, а кріплення пакетів 15, 16 до фланців 6, 7 проставки 5 здійснено за допомогою кріпильних елементів (болтів) 17, 18, що проходять через отвори, розташовані по колу меншого діаметра. Фланці 3, 4 півмуфт 1, 2 мають по кільцевому виступу 19, 20, кожний з яких взаємодіє із внутрішньою поверхнею суміжного проміжного кільця 10, 11. У кришках 12, 13 закріплено по кільцевому бандажу 21, 22 з матеріалу, що не іскрить. Бандажі 21, 22 і фланці 6, 7 проставки 5 установлені з кільцевим проміжком 23, 24. Зовнішній діаметр фланців 6, 7 проставки 5 менше зовнішнього діаметра фланців 3, 4 півмуфт 1, 2. Муфта пружна працює так. Наприклад, ведуча півмуфта 1, обертаючись, фланцем 3 передає крутний момент кріпильним елементам 8, які під дією сили тертя передають проміжному кільцю 10, кришці 12 і обтягнутому ними пакету 15 пружних елементів. Далі крутний момент передається пакетом 15 пружних елементів кріпильним елементам 17, останні передають фланцю 6 проставки 5. Проставка 5 фланцем 7 через кріпильні елементи 18, обтиснутий пакет 16 пружних елементів, кришкою 13, проміжним кільцем 11 і через кріпильні елементи 9 передає крутний момент фланцю 4 веденої півмуфти 2. При обертанні пакети пружних елементів, згинаються, компенсують скривлення й зсув осей обертання півмуфт. Наявність кільцевого проміжку дозволяє пакетам вільно виконувати функції передачі крутного моменту й компенсації похибок установлення обладнання. Муфта, що заявляється, стійка в роботі, добре зарекомендована в тяжких умовах, безпечна. Вона розрахована на роботу як у звичайних, так і у вибухонебезпечних умовах.. Широке застосування таких муфт дозволяє підвищити культуру їхнього виробництва (у порівнянні із зубчастими муфтами, різко знижуються працевтрати), а також культуру їхнього обслуговування (виключається частий огляд). Дана муфта програмно обрахована й може виготовлятися для широкого діапазону потужностей. 5 Комп’ютерна верстка Г. Паяльніков 94658 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
