Формула / Реферат

Електростатичний генератор, що включає високовольтний термінал, ізольовані діелектричною пластиною електроди, які за допомогою пристрою для комутації електродів зв'язані з джерелом постійної низької напруги та високовольтним терміналом, електромагнітний прес для зміни форми електродів, який відрізняється тим, що електродами є пружини стиснення.

Текст

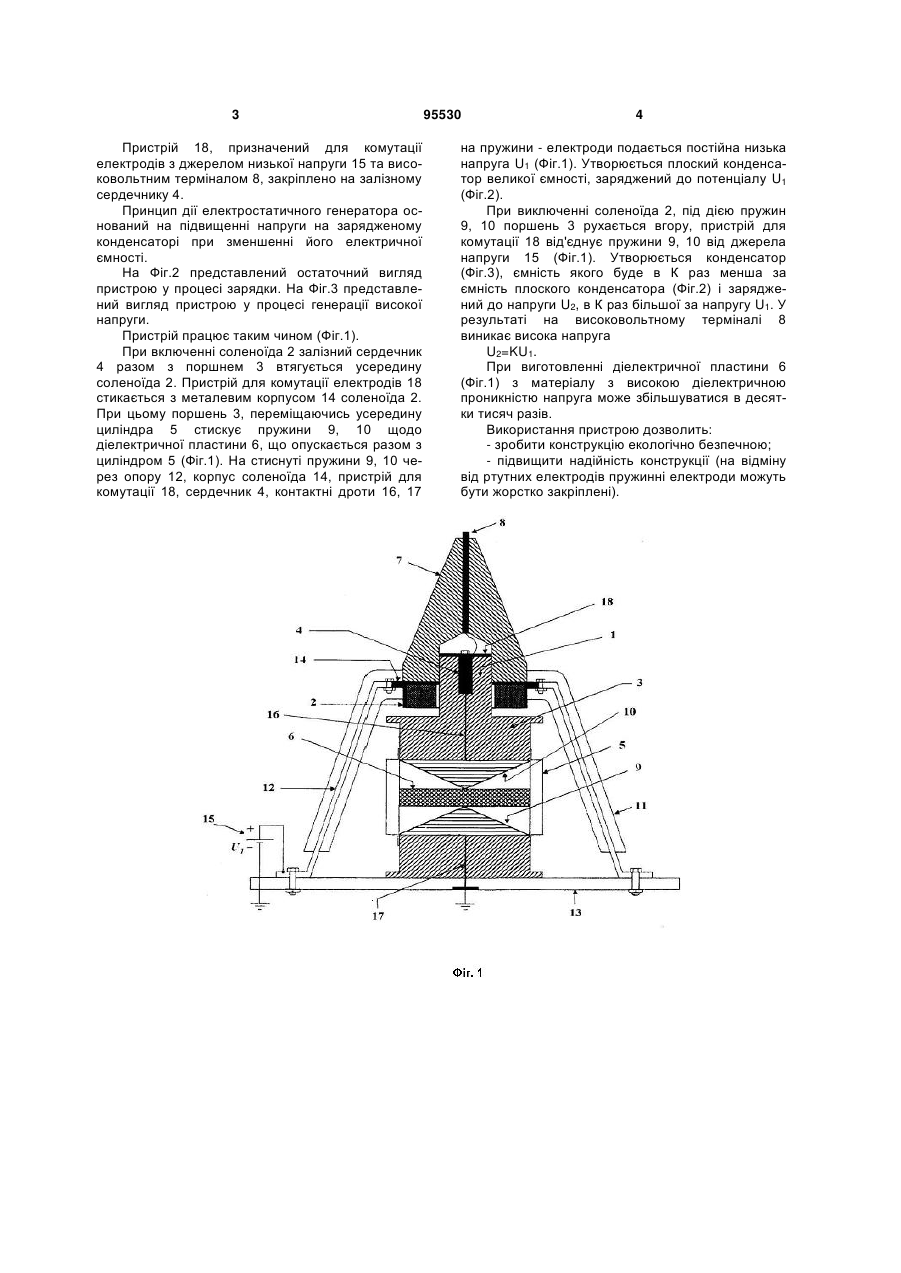

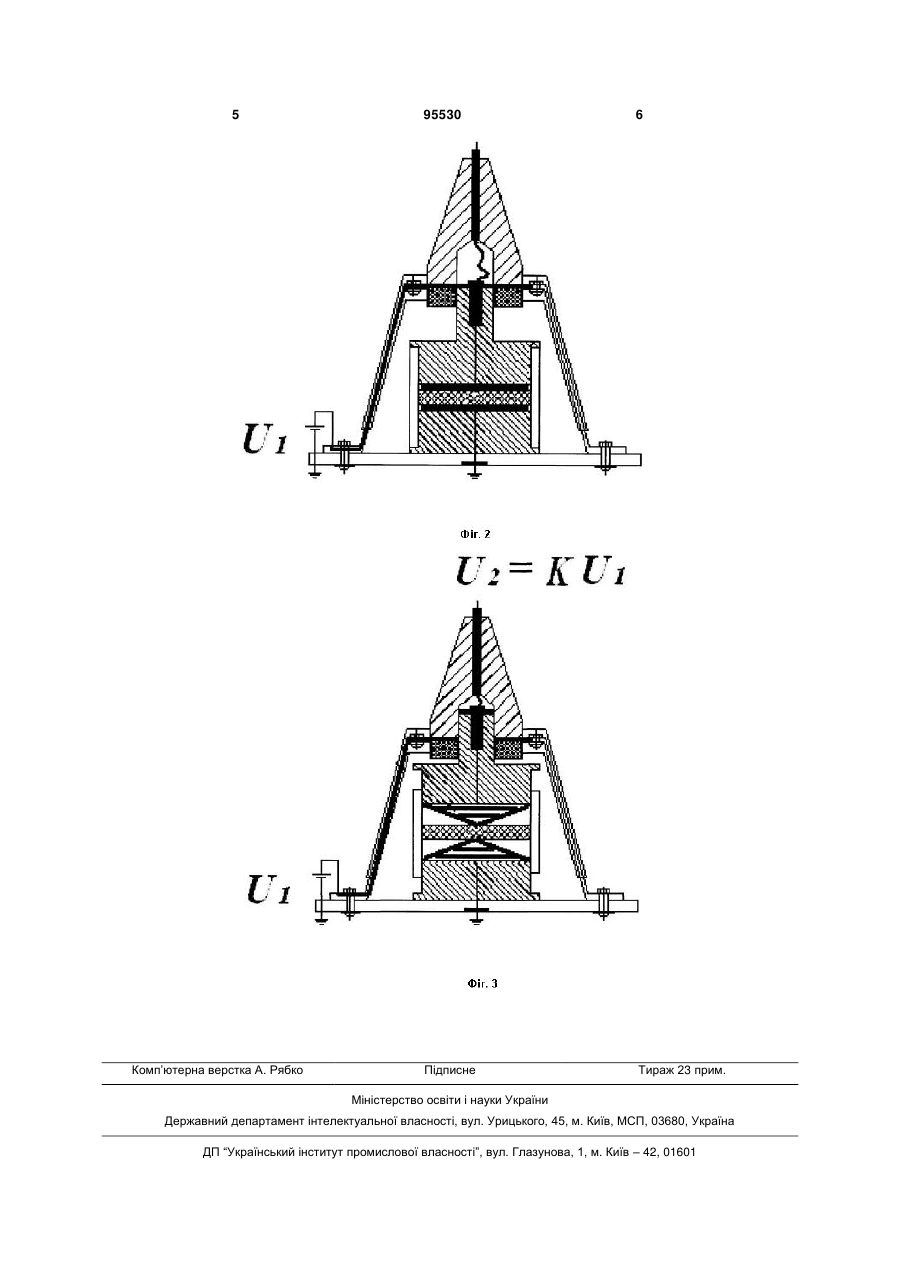

Електростатичний генератор, що включає високовольтний термінал, ізольовані діелектричною пластиною електроди, які за допомогою пристрою для комутації електродів зв'язані з джерелом постійної низької напруги та високовольтним терміналом, електромагнітний прес для зміни форми електродів, який відрізняється тим, що електродами є пружини стиснення. (19) (21) a200913117 (22) 16.12.2009 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) ІГНАТЬЄВ ІГОР ГЕННАДІЙОВИЧ, МИРОШНІЧЕНКО ВАЛЕНТИН ІВАНОВИЧ (73) ІНСТИТУТ ПРИКЛАДНОЇ ФІЗИКИ НАН УКРАЇНИ (56) US 2004/014271 A1; 29.07.2004 US 2009/0079295 A1; 26.03.2009 SU 202290; 28.11.1967 SU 384182; 01.08.1973 3 Пристрій 18, призначений для комутації електродів з джерелом низької напруги 15 та високовольтним терміналом 8, закріплено на залізному сердечнику 4. Принцип дії електростатичного генератора оснований на підвищенні напруги на зарядженому конденсаторі при зменшенні його електричної ємності. На Фіг.2 представлений остаточний вигляд пристрою у процесі зарядки. На Фіг.3 представлений вигляд пристрою у процесі генерації високої напруги. Пристрій працює таким чином (Фіг.1). При включенні соленоїда 2 залізний сердечник 4 разом з поршнем 3 втягується усередину соленоїда 2. Пристрій для комутації електродів 18 стикається з металевим корпусом 14 соленоїда 2. При цьому поршень 3, переміщаючись усередину циліндра 5 стискує пружини 9, 10 щодо діелектричної пластини 6, що опускається разом з циліндром 5 (Фіг.1). На стиснуті пружини 9, 10 через опору 12, корпус соленоїда 14, пристрій для комутації 18, сердечник 4, контактні дроти 16, 17 95530 4 на пружини - електроди подається постійна низька напруга U1 (Фіг.1). Утворюється плоский конденсатор великої ємності, заряджений до потенціалу U1 (Фіг.2). При виключенні соленоїда 2, під дією пружин 9, 10 поршень 3 рухається вгору, пристрій для комутації 18 від'єднує пружини 9, 10 від джерела напруги 15 (Фіг.1). Утворюється конденсатор (Фіг.3), ємність якого буде в К раз менша за ємність плоского конденсатора (Фіг.2) і заряджений до напруги U2, в К раз більшої за напругу U1. У результаті на високовольтному терміналі 8 виникає висока напруга U2=KU1. При виготовленні діелектричної пластини 6 (Фіг.1) з матеріалу з високою діелектричною проникністю напруга може збільшуватися в десятки тисяч разів. Використання пристрою дозволить: - зробити конструкцію екологічно безпечною; - підвищити надійність конструкції (на відміну від ртутних електродів пружинні електроди можуть бути жорстко закріплені). 5 Комп’ютерна верстка А. Рябко 95530 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electrostatic generator

Автори англійською

Ihnatiev Ihor Hennadiovych, Myroshnichenko Valentyn Ivanovych

Назва патенту російською

Электростатический генератор

Автори російською

Игнатьев Игорь Геннадиевич, Мирошниченко Валентин Иванович

МПК / Мітки

МПК: H02N 1/08, H02N 1/00

Мітки: електростатичний, генератор

Код посилання
