Вібромасажер для вгамування болю

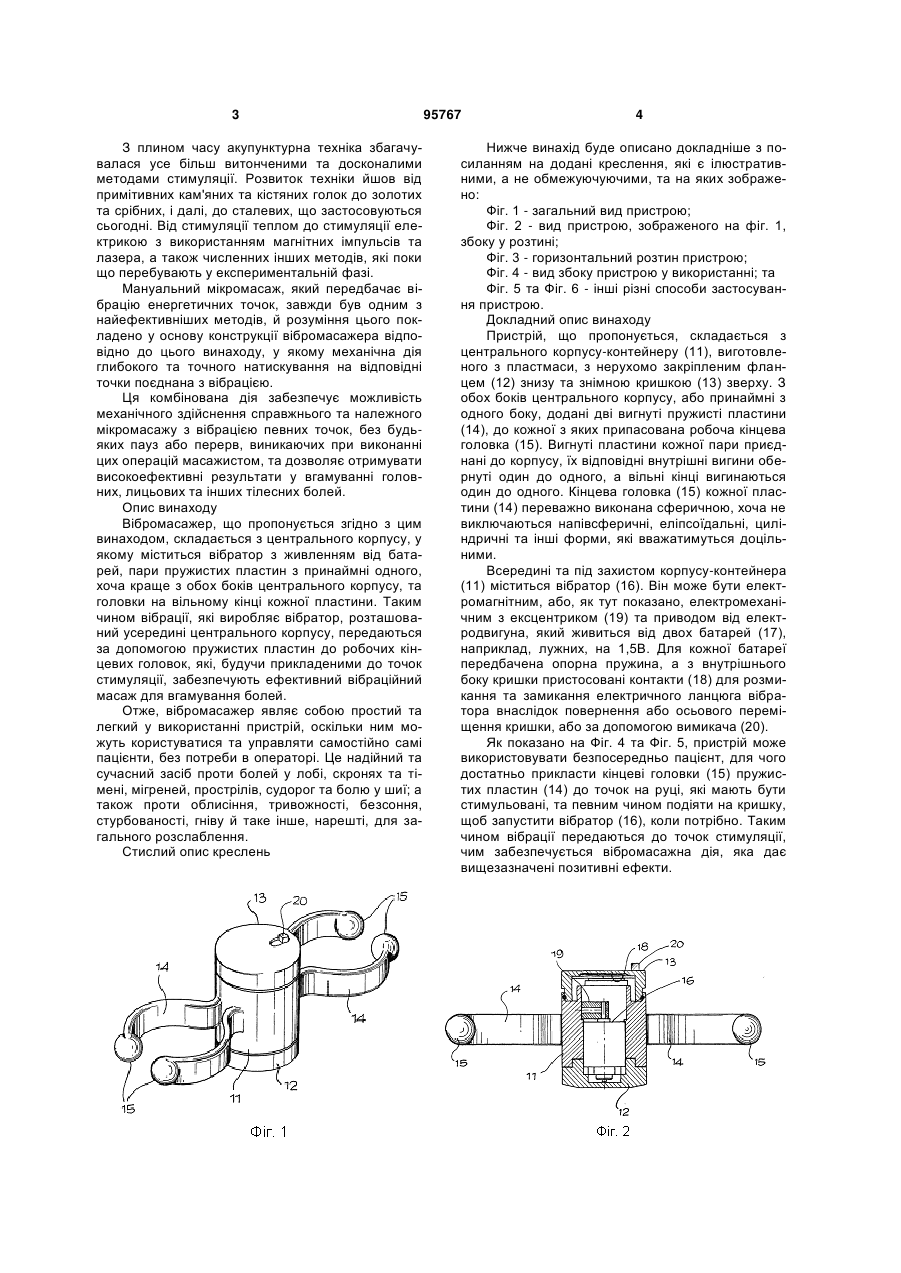

1. Вібромасажер для ефективного вгамування головних, лицьових та тілесних болів шляхом прямої стимуляції енергетичних каналів та інших точок на поверхні тіла, який відрізняється тим, що має центральний корпус (11), в якому міститься вібратор (16) з живленням від батарей, принаймні пара пружистих пластин (14) принаймні з одного боку центрального корпусу, та робоча кінцева головка (15) на кінці кожної зазначеної пластини, причому при прикладанні кінцевих головок до точки, яка має бути стимульована, вібрації, які виробляє вібратор, розташований у вказаному корпусі, за допомогою пружистих пластин передаються до C2 2 (19) 1 3 З плином часу акупунктурна техніка збагачувалася усе більш витонченими та досконалими методами стимуляції. Розвиток техніки йшов від примітивних кам'яних та кістяних голок до золотих та срібних, і далі, до сталевих, що застосовуються сьогодні. Від стимуляції теплом до стимуляції електрикою з використанням магнітних імпульсів та лазера, а також численних інших методів, які поки що перебувають у експериментальній фазі. Мануальний мікромасаж, який передбачає вібрацію енергетичних точок, завжди був одним з найефективніших методів, й розуміння цього покладено у основу конструкції вібромасажера відповідно до цього винаходу, у якому механічна дія глибокого та точного натискування на відповідні точки поєднана з вібрацією. Ця комбінована дія забезпечує можливість механічного здійснення справжнього та належного мікромасажу з вібрацією певних точок, без будьяких пауз або перерв, виникаючих при виконанні цих операцій масажистом, та дозволяє отримувати високоефективні результати у вгамуванні головних, лицьових та інших тілесних болей. Опис винаходу Вібромасажер, що пропонується згідно з цим винаходом, складається з центрального корпусу, у якому міститься вібратор з живленням від батарей, пари пружистих пластин з принаймні одного, хоча краще з обох боків центрального корпусу, та головки на вільному кінці кожної пластини. Таким чином вібрації, які виробляє вібратор, розташований усередині центрального корпусу, передаються за допомогою пружистих пластин до робочих кінцевих головок, які, будучи прикладеними до точок стимуляції, забезпечують ефективний вібраційний масаж для вгамування болей. Отже, вібромасажер являє собою простий та легкий у використанні пристрій, оскільки ним можуть користуватися та управляти самостійно самі пацієнти, без потреби в операторі. Це надійний та сучасний засіб проти болей у лобі, скронях та тімені, мігреней, прострілів, судорог та болю у шиї; а також проти облисіння, тривожності, безсоння, стурбованості, гніву й таке інше, нарешті, для загального розслаблення. Стислий опис креслень 95767 4 Нижче винахід буде описано докладніше з посиланням на додані креслення, які є ілюстративними, а не обмежуючуючими, та на яких зображено: Фіг. 1 - загальний вид пристрою; Фіг. 2 - вид пристрою, зображеного на фіг. 1, збоку у розтині; Фіг. 3 - горизонтальний розтин пристрою; Фіг. 4 - вид збоку пристрою у використанні; та Фіг. 5 та Фіг. 6 - інші різні способи застосування пристрою. Докладний опис винаходу Пристрій, що пропонується, складається з центрального корпусу-контейнеру (11), виготовленого з пластмаси, з нерухомо закріпленим фланцем (12) знизу та знімною кришкою (13) зверху. З обох боків центрального корпусу, або принаймні з одного боку, додані дві вигнуті пружисті пластини (14), до кожної з яких припасована робоча кінцева головка (15). Вигнуті пластини кожної пари приєднані до корпусу, їх відповідні внутрішні вигини обернуті один до одного, а вільні кінці вигинаються один до одного. Кінцева головка (15) кожної пластини (14) переважно виконана сферичною, хоча не виключаються напівсферичні, еліпсоїдальні, циліндричні та інші форми, які вважатимуться доцільними. Всередині та під захистом корпусу-контейнера (11) міститься вібратор (16). Він може бути електромагнітним, або, як тут показано, електромеханічним з ексцентриком (19) та приводом від електродвигуна, який живиться від двох батарей (17), наприклад, лужних, на 1,5В. Для кожної батареї передбачена опорна пружина, а з внутрішнього боку кришки пристосовані контакти (18) для розмикання та замикання електричного ланцюга вібратора внаслідок повернення або осьового переміщення кришки, або за допомогою вимикача (20). Як показано на Фіг. 4 та Фіг. 5, пристрій може використовувати безпосередньо пацієнт, для чого достатньо прикласти кінцеві головки (15) пружистих пластин (14) до точок на руці, які мають бути стимульовані, та певним чином подіяти на кришку,щоб запустити вібратор (16), коли потрібно. Таким чином вібрації передаються до точок стимуляції, чим забезпечується вібромасажна дія, яка дає вищезазначені позитивні ефекти. 5 Комп’ютерна верстка О. Гапоненко 95767 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
