Радіальний донний дисковий розсіювач

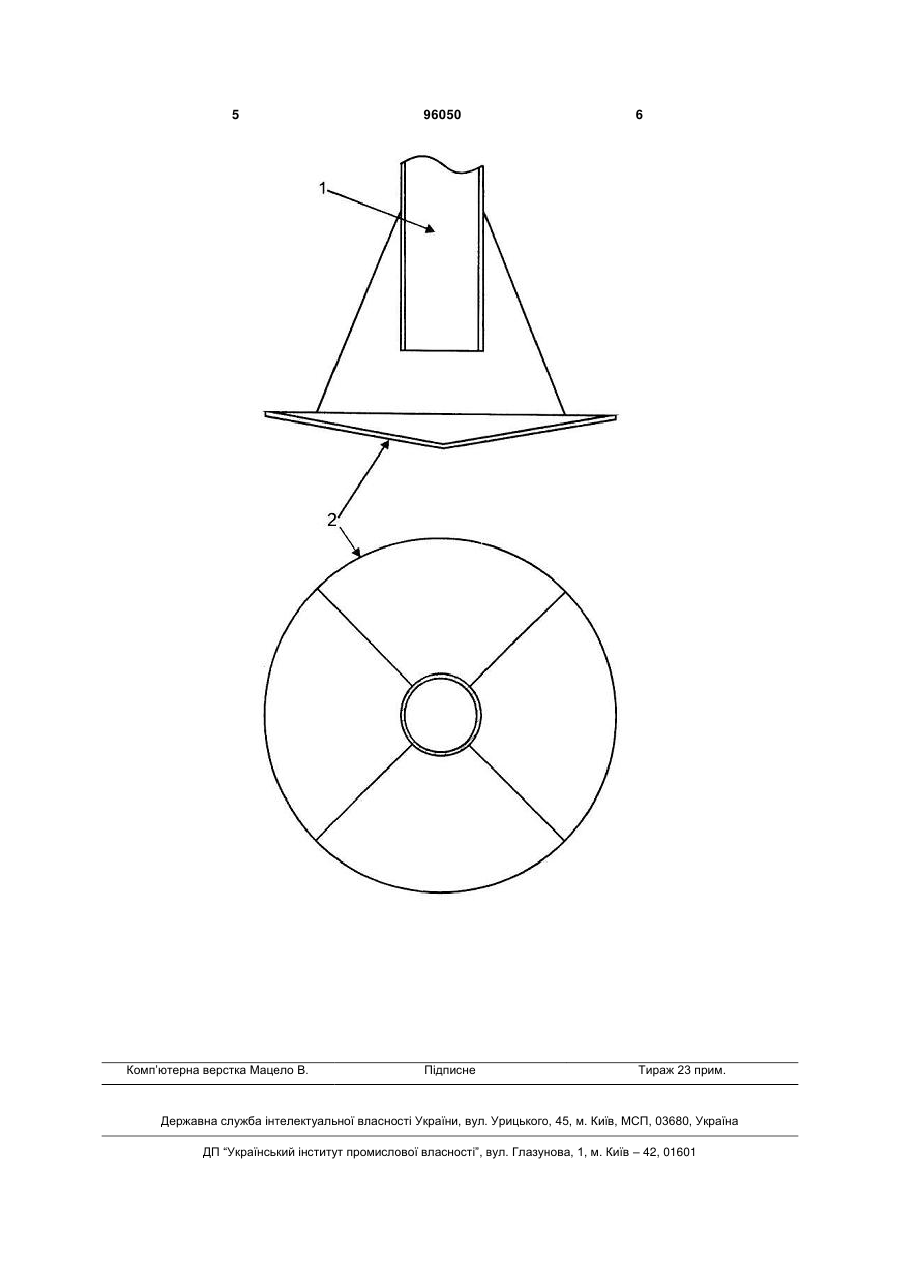

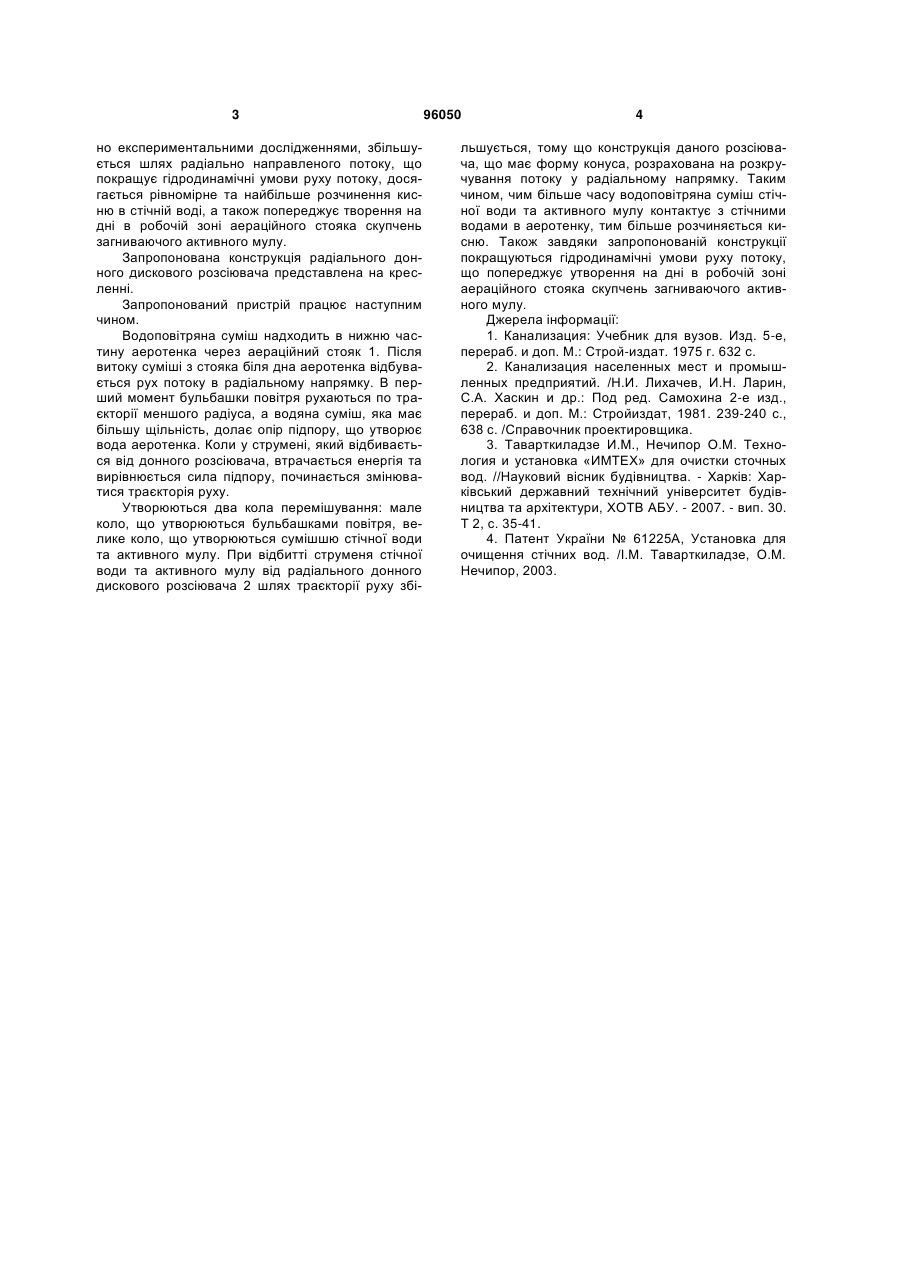

Радіальний донний дисковий розсіювач, що включає металевий конус, виготовлений з листового металу, упорні стійки, які рівномірно закріпляють розсіювач на трубі аераційного стояка, який відрізняється тим, що має форму конуса з внутрішнім кутом, який дорівнює 160°, що покращує гідродинамічні умови руху потоку водоповітряної суміші та суміші стічних з вод з активним мулом, забезпечує рівномірне та найбільше розчинення кисню в стічній воді, а також попереджає утворення на дні в робочій зоні аераційного стояка скупчень загниваючого активного мулу. Винахід належить до пристроїв, що входять до складу споруд очистки стічних вод від біологічних забруднень. Очистка відбувається в контактностабілізаційних аеротенках за допомогою активного мулу при короткочасному контакті в умовах інтенсивного перемішування та насичення киснем. Відомі конструкції контактно-стабілізаційних аеротенків [1,2], недоліками яких є складність рівномірного розподілу активного мулу та низьке насичення киснем по перерізу очисної споруди, а також утворення на дні скупчень загниваючого активного мулу. Найбільш близькою до конструкції, що пропонується, є донні розсіювачі, що входять до складу системи розподілу стічних вод глибинної аерації «ИМТЕХ» [3, 4]. Недоліками донних розсіювачів глибинної аерації «ИМТЕХ» є погані гідродинамічні умови, низький ефект рівномірного розподілу активного му лу та низьке насичення киснем по перерізу аеротенка, утворення на дні в робочі зоні аераційного стояка скупчень загниваючого активного мулу, що призводить до зниження якості очистки стічної води. Задачею винаходу, що пропонується, є підвищення ефективності рівномірного розподілу активного мулу шляхом покращення гідродинамічних умов всередині контактно-стабілізаційних аеротенків, інтенсифікація насичення киснем суміші активного мулу та стічних вод, а також попередження утворення на дні скупчень загниваючого активного мулу. Задача вирішується за рахунок того, що донний розсіювач на аераційному стояку глибинної аерації «ИМТЕХ», який має форму трапеції заміняється на радіальний донний дисковий розсіювач. Запропонований пристрій являє собою конус з внутрішнім кутом 160°. При цьому куті, що доказа UA (11) 96050 (13) (21) a201001008 (22) 01.02.2010 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ЕПОЯН СТЕПАН МИХАЙЛОВИЧ, ШТОНДА ЮРІЙ ІВАНОВИЧ, ЗУБКО ОЛЕКСІЙ ЛЕОНІДОВИЧ, ШТОНДА ІРИНА ЮРІЇВНА (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ (56) Канализация. Учебник для вузов. Изд. 5-е, перераб. и доп. - М.: Строй-издат. 1975 376-391, 466-474 Канализация населенных мест и промышленных предприятий. Справочник проектировщика.Н.И. Лихачев, И.Н. Ларин, С.А. Хаскин и др.: Под ред. Самохина 2-е изд., перераб. и доп. М.: Стройиздат, 1981. 236-243 с UA 61225 A 17.11.2003 US 6036178 A 14.03.2000 UA 65000 A 15.03.2004 US 4564480 A 14.01.1986 DE 1196136 B 01.07.1965 RU 2047572 C1 10.11.1995 C2 2 (19) 1 3 но експериментальними дослідженнями, збільшується шлях радіально направленого потоку, що покращує гідродинамічні умови руху потоку, досягається рівномірне та найбільше розчинення кисню в стічній воді, а також попереджує творення на дні в робочій зоні аераційного стояка скупчень загниваючого активного мулу. Запропонована конструкція радіального донного дискового розсіювача представлена на кресленні. Запропонований пристрій працює наступним чином. Водоповітряна суміш надходить в нижню частину аеротенка через аераційний стояк 1. Після витоку суміші з стояка біля дна аеротенка відбувається рух потоку в радіальному напрямку. В перший момент бульбашки повітря рухаються по траєкторії меншого радіуса, а водяна суміш, яка має більшу щільність, долає опір підпору, що утворює вода аеротенка. Коли у струмені, який відбивається від донного розсіювача, втрачається енергія та вирівнюється сила підпору, починається змінюватися траєкторія руху. Утворюються два кола перемішування: мале коло, що утворюються бульбашками повітря, велике коло, що утворюються сумішшю стічної води та активного мулу. При відбитті струменя стічної води та активного мулу від радіального донного дискового розсіювача 2 шлях траєкторії руху збі 96050 4 льшується, тому що конструкція даного розсіювача, що має форму конуса, розрахована на розкручування потоку у радіальному напрямку. Таким чином, чим більше часу водоповітряна суміш стічної води та активного мулу контактує з стічними водами в аеротенку, тим більше розчиняється кисню. Також завдяки запропонованій конструкції покращуються гідродинамічні умови руху потоку, що попереджує утворення на дні в робочій зоні аераційного стояка скупчень загниваючого активного мулу. Джерела інформації: 1. Канализация: Учебник для вузов. Изд. 5-е, перераб. и доп. М.: Строй-издат. 1975 г. 632 с. 2. Канализация населенных мест и промышленных предприятий. /Н.И. Лихачев, И.Н. Ларин, С.А. Хаскин и др.: Под ред. Самохина 2-е изд., перераб. и доп. М.: Стройиздат, 1981. 239-240 с., 638 с. /Справочник проектировщика. 3. Таварткиладзе И.М., Нечипор О.М. Технология и установка «ИМТЕХ» для очистки сточных вод. //Науковий вісник будівництва. - Харків: Харківський державний технічний університет будівництва та архітектури, ХОТВ АБУ. - 2007. - вип. 30. Т 2, с. 35-41. 4. Патент України № 61225А, Установка для очищення стічних вод. /І.М. Таварткиладзе, О.М. Нечипор, 2003. 5 Комп’ютерна верстка Мацело В. 96050 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
