Безшатунний механізм

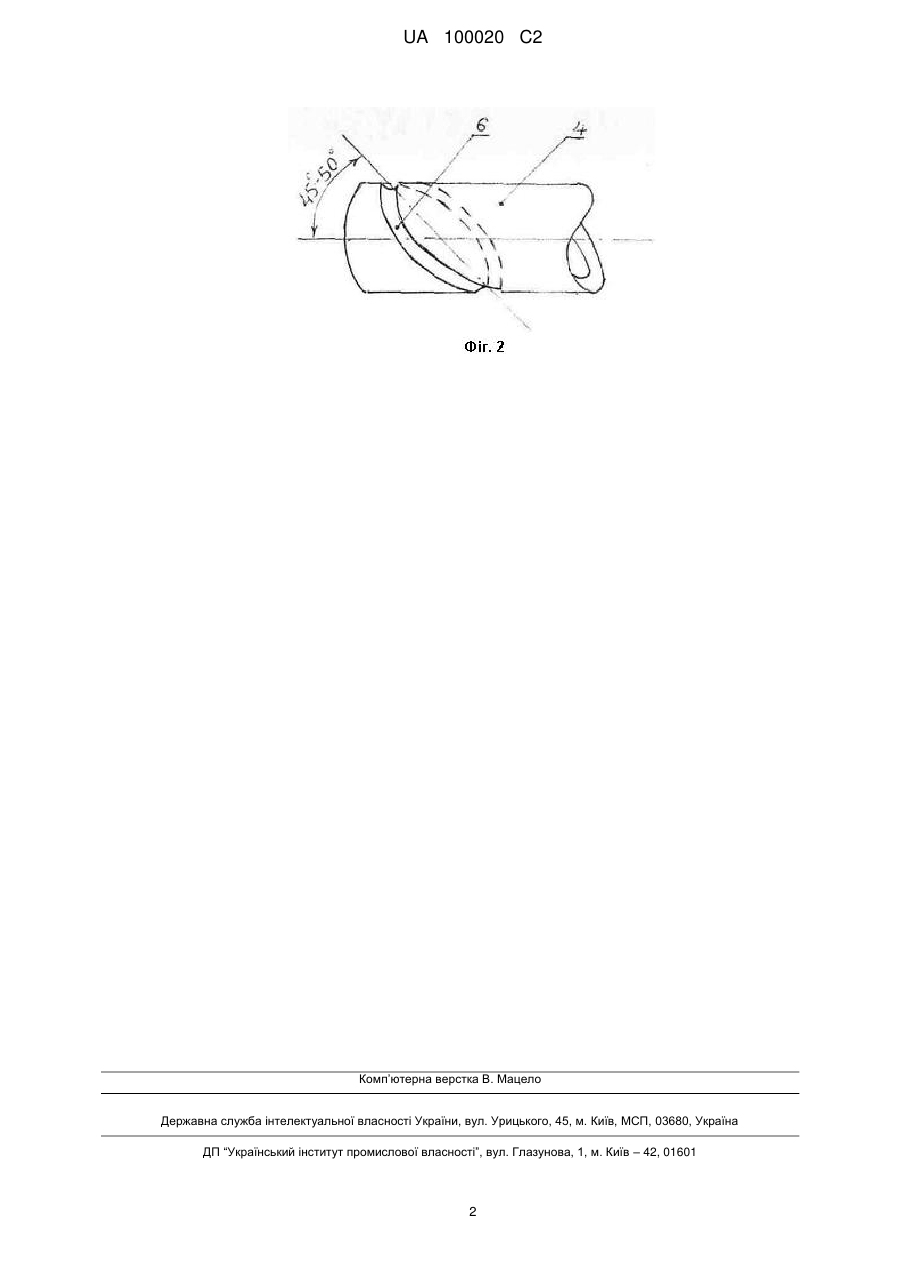

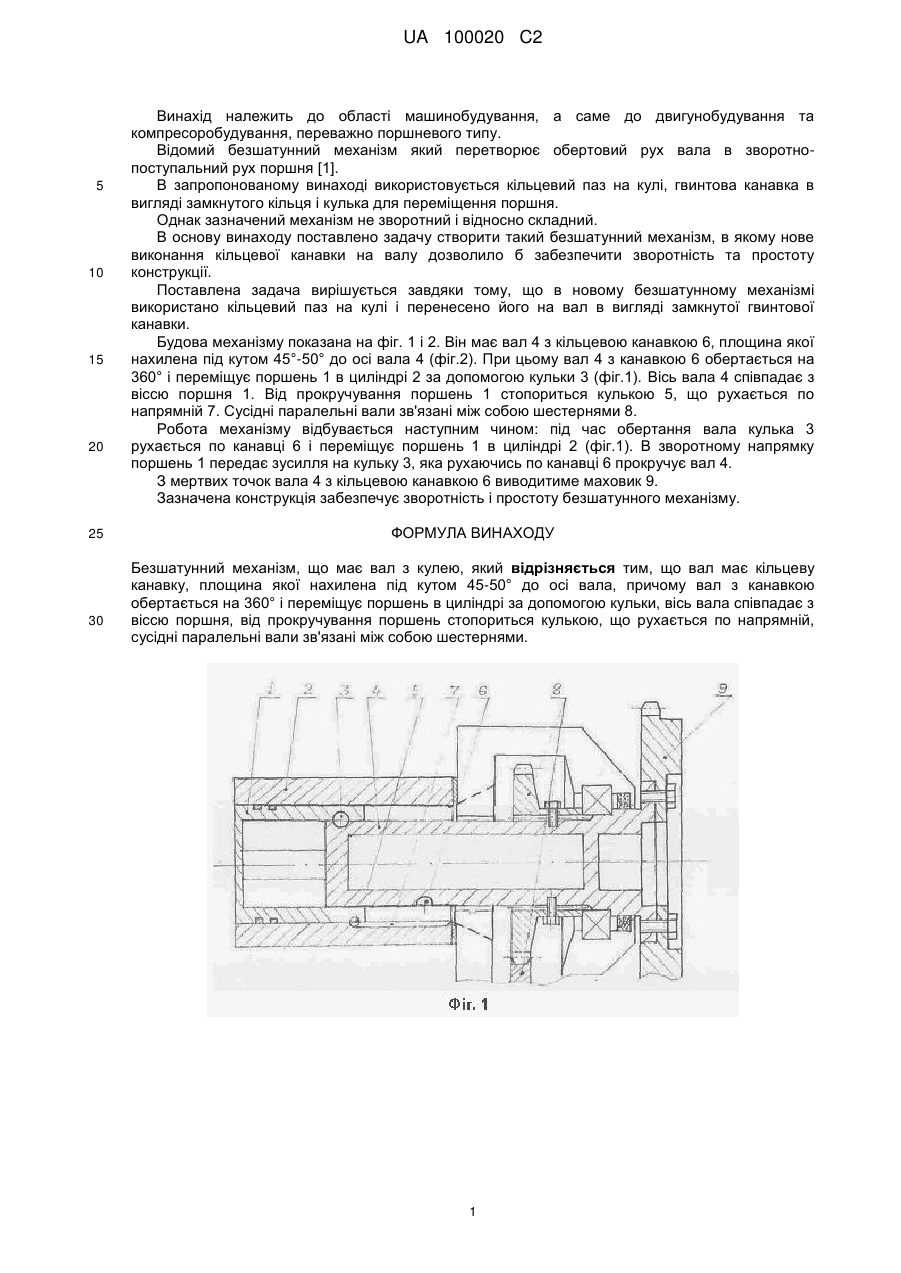

Реферат: Безшатунний механізм, що має вал з кулею. Для забезпечення зворотності та простоти механізму вал має кільцеву канавку, площина якої нахилена під кутом 45°-50° до його осі, причому вал з канавкою обертається на 360° і переміщує поршень в циліндрі за допомогою кульки, вісь вала співпадає з віссю поршня, від прокручування поршень стопориться кулькою, що рухається по напрямній, сусідні паралельні вали зв'язані між собою шестернями. UA 100020 C2 (12) UA 100020 C2 UA 100020 C2 5 10 15 20 25 30 Винахід належить до області машинобудування, а саме до двигунобудування та компресоробудування, переважно поршневого типу. Відомий безшатунний механізм який перетворює обертовий рух вала в зворотнопоступальний рух поршня [1]. В запропонованому винаході використовується кільцевий паз на кулі, гвинтова канавка в вигляді замкнутого кільця і кулька для переміщення поршня. Однак зазначений механізм не зворотний і відносно складний. В основу винаходу поставлено задачу створити такий безшатунний механізм, в якому нове виконання кільцевої канавки на валу дозволило б забезпечити зворотність та простоту конструкції. Поставлена задача вирішується завдяки тому, що в новому безшатунному механізмі використано кільцевий паз на кулі і перенесено його на вал в вигляді замкнутої гвинтової канавки. Будова механізму показана на фіг. 1 і 2. Він має вал 4 з кільцевою канавкою 6, площина якої нахилена під кутом 45°-50° до осі вала 4 (фіг.2). При цьому вал 4 з канавкою 6 обертається на 360° і переміщує поршень 1 в циліндрі 2 за допомогою кульки 3 (фіг.1). Вісь вала 4 співпадає з віссю поршня 1. Від прокручування поршень 1 стопориться кулькою 5, що рухається по напрямній 7. Сусідні паралельні вали зв'язані між собою шестернями 8. Робота механізму відбувається наступним чином: під час обертання вала кулька 3 рухається по канавці 6 і переміщує поршень 1 в циліндрі 2 (фіг.1). В зворотному напрямку поршень 1 передає зусилля на кульку 3, яка рухаючись по канавці 6 прокручує вал 4. З мертвих точок вала 4 з кільцевою канавкою 6 виводитиме маховик 9. Зазначена конструкція забезпечує зворотність і простоту безшатунного механізму. ФОРМУЛА ВИНАХОДУ Безшатунний механізм, що має вал з кулею, який відрізняється тим, що вал має кільцеву канавку, площина якої нахилена під кутом 45-50° до осі вала, причому вал з канавкою обертається на 360° і переміщує поршень в циліндрі за допомогою кульки, вісь вала співпадає з віссю поршня, від прокручування поршень стопориться кулькою, що рухається по напрямній, сусідні паралельні вали зв'язані між собою шестернями. 1 UA 100020 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
