Суміш для виготовлення білого будівельного композиту

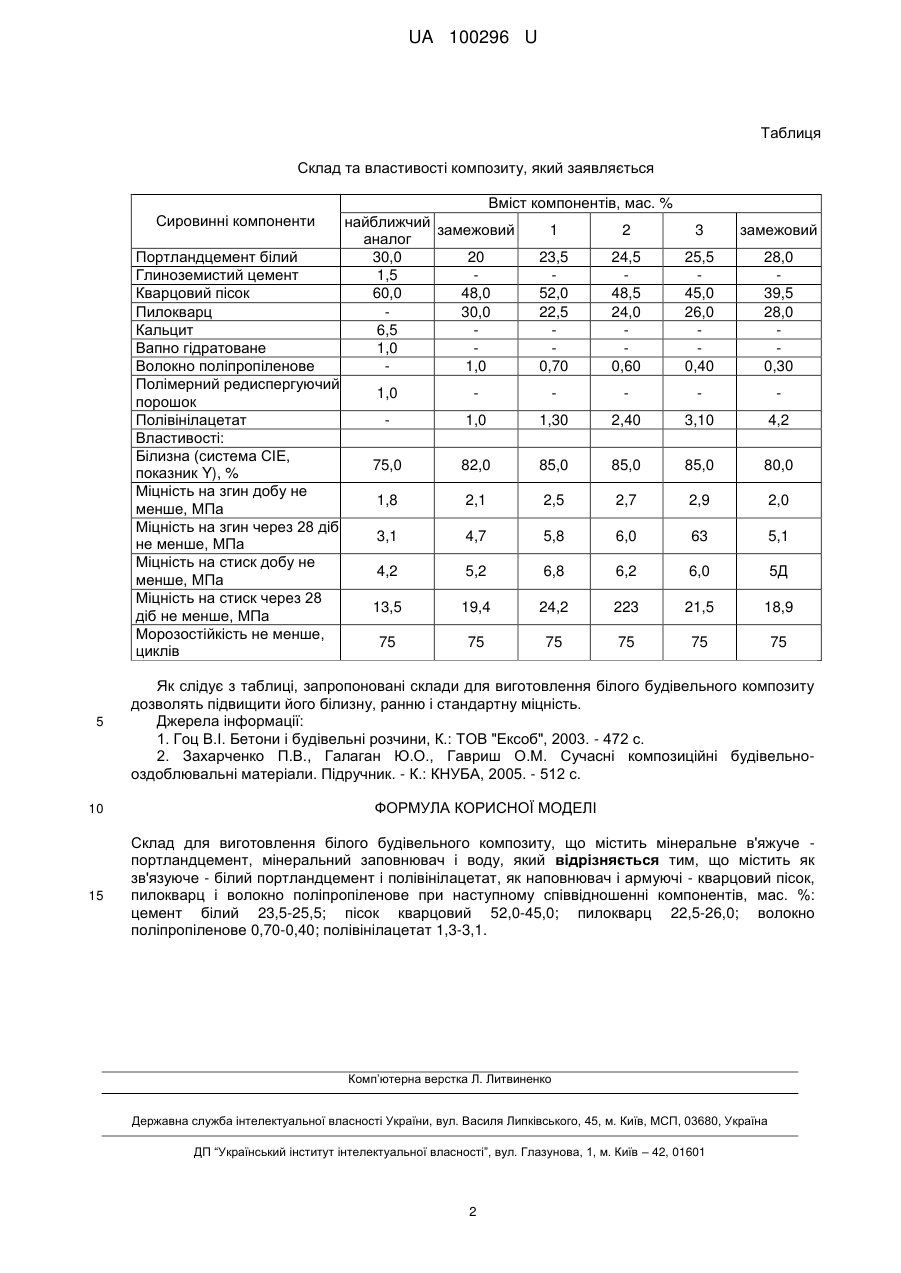

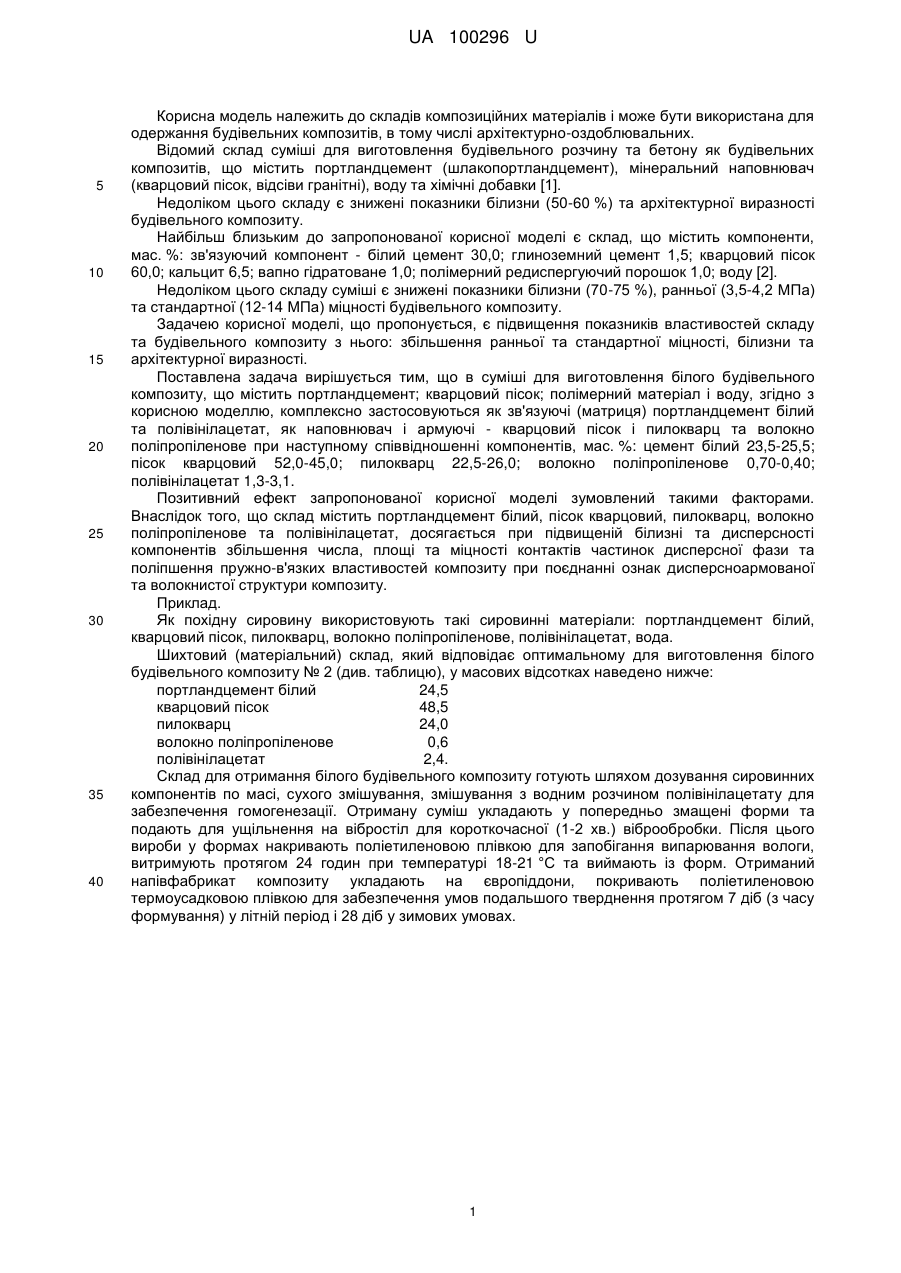

Реферат: Склад для виготовлення білого будівельного композиту містить мінеральне в'яжуче портландцемент, мінеральний заповнювач і воду. Як зв'язуюче склад містить білий портландцемент і полівінілацетат, як наповнювач і армуючі - кварцовий пісок, пилокварц і волокно поліпропіленове. UA 100296 U (54) СУМІШ ДЛЯ ВИГОТОВЛЕННЯ БІЛОГО БУДІВЕЛЬНОГО КОМПОЗИТУ UA 100296 U UA 100296 U 5 10 15 20 25 30 35 40 Корисна модель належить до складів композиційних матеріалів і може бути використана для одержання будівельних композитів, в тому числі архітектурно-оздоблювальних. Відомий склад суміші для виготовлення будівельного розчину та бетону як будівельних композитів, що містить портландцемент (шлакопортландцемент), мінеральний наповнювач (кварцовий пісок, відсіви гранітні), воду та хімічні добавки [1]. Недоліком цього складу є знижені показники білизни (50-60 %) та архітектурної виразності будівельного композиту. Найбільш близьким до запропонованої корисної моделі є склад, що містить компоненти, мас. %: зв'язуючий компонент - білий цемент 30,0; глиноземний цемент 1,5; кварцовий пісок 60,0; кальцит 6,5; вапно гідратоване 1,0; полімерний редиспергуючий порошок 1,0; воду [2]. Недоліком цього складу суміші є знижені показники білизни (70-75 %), ранньої (3,5-4,2 МПа) та стандартної (12-14 МПа) міцності будівельного композиту. Задачею корисної моделі, що пропонується, є підвищення показників властивостей складу та будівельного композиту з нього: збільшення ранньої та стандартної міцності, білизни та архітектурної виразності. Поставлена задача вирішується тим, що в суміші для виготовлення білого будівельного композиту, що містить портландцемент; кварцовий пісок; полімерний матеріал і воду, згідно з корисною моделлю, комплексно застосовуються як зв'язуючі (матриця) портландцемент білий та полівінілацетат, як наповнювач і армуючі - кварцовий пісок і пилокварц та волокно поліпропіленове при наступному співвідношенні компонентів, мас. %: цемент білий 23,5-25,5; пісок кварцовий 52,0-45,0; пилокварц 22,5-26,0; волокно поліпропіленове 0,70-0,40; полівінілацетат 1,3-3,1. Позитивний ефект запропонованої корисної моделі зумовлений такими факторами. Внаслідок того, що склад містить портландцемент білий, пісок кварцовий, пилокварц, волокно поліпропіленове та полівінілацетат, досягається при підвищеній білизні та дисперсності компонентів збільшення числа, площі та міцності контактів частинок дисперсної фази та поліпшення пружно-в'язких властивостей композиту при поєднанні ознак дисперсноармованої та волокнистої структури композиту. Приклад. Як похідну сировину використовують такі сировинні матеріали: портландцемент білий, кварцовий пісок, пилокварц, волокно поліпропіленове, полівінілацетат, вода. Шихтовий (матеріальний) склад, який відповідає оптимальному для виготовлення білого будівельного композиту № 2 (див. таблицю), у масових відсотках наведено нижче: портландцемент білий 24,5 кварцовий пісок 48,5 пилокварц 24,0 волокно поліпропіленове 0,6 полівінілацетат 2,4. Склад для отримання білого будівельного композиту готують шляхом дозування сировинних компонентів по масі, сухого змішування, змішування з водним розчином полівінілацетату для забезпечення гомогенезації. Отриману суміш укладають у попередньо змащені форми та подають для ущільнення на вібростіл для короткочасної (1-2 хв.) віброобробки. Після цього вироби у формах накривають поліетиленовою плівкою для запобігання випарювання вологи, витримують протягом 24 годин при температурі 18-21 °C та виймають із форм. Отриманий напівфабрикат композиту укладають на європіддони, покривають поліетиленовою термоусадковою плівкою для забезпечення умов подальшого тверднення протягом 7 діб (з часу формування) у літній період і 28 діб у зимових умовах. 1 UA 100296 U Таблиця Склад та властивості композиту, який заявляється Сировинні компоненти Портландцемент білий Глиноземистий цемент Кварцовий пісок Пилокварц Кальцит Вапно гідратоване Волокно поліпропіленове Полімерний редиспергуючий порошок Полівінілацетат Властивості: Білизна (система СІЕ, показник Y), % Міцність на згин добу не менше, МПа Міцність на згин через 28 діб не менше, МПа Міцність на стиск добу не менше, МПа Міцність на стиск через 28 діб не менше, МПа Морозостійкість не менше, циклів 5 10 15 Вміст компонентів, мас. % найближчий замежовий 1 2 аналог 30,0 20 23,5 24,5 1,5 60,0 48,0 52,0 48,5 30,0 22,5 24,0 6,5 1,0 1,0 0,70 0,60 3 замежовий 25,5 45,0 26,0 0,40 28,0 39,5 28,0 0,30 1,0 1,0 1,30 2,40 3,10 4,2 75,0 82,0 85,0 85,0 85,0 80,0 1,8 2,1 2,5 2,7 2,9 2,0 3,1 4,7 5,8 6,0 63 5,1 4,2 5,2 6,8 6,2 6,0 5Д 13,5 19,4 24,2 223 21,5 18,9 75 75 75 75 75 75 Як слідує з таблиці, запропоновані склади для виготовлення білого будівельного композиту дозволять підвищити його білизну, ранню і стандартну міцність. Джерела інформації: 1. Гоц В.І. Бетони і будівельні розчини, К.: ТОВ "Ексоб", 2003. - 472 с. 2. Захарченко П.В., Галаган Ю.О., Гавриш О.М. Сучасні композиційні будівельнооздоблювальні матеріали. Підручник. - К.: КНУБА, 2005. - 512 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Склад для виготовлення білого будівельного композиту, що містить мінеральне в'яжуче портландцемент, мінеральний заповнювач і воду, який відрізняється тим, що містить як зв'язуюче - білий портландцемент і полівінілацетат, як наповнювач і армуючі - кварцовий пісок, пилокварц і волокно поліпропіленове при наступному співвідношенні компонентів, мас. %: цемент білий 23,5-25,5; пісок кварцовий 52,0-45,0; пилокварц 22,5-26,0; волокно поліпропіленове 0,70-0,40; полівінілацетат 1,3-3,1. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
