Пристрій для витягування деталей з листових заготовок

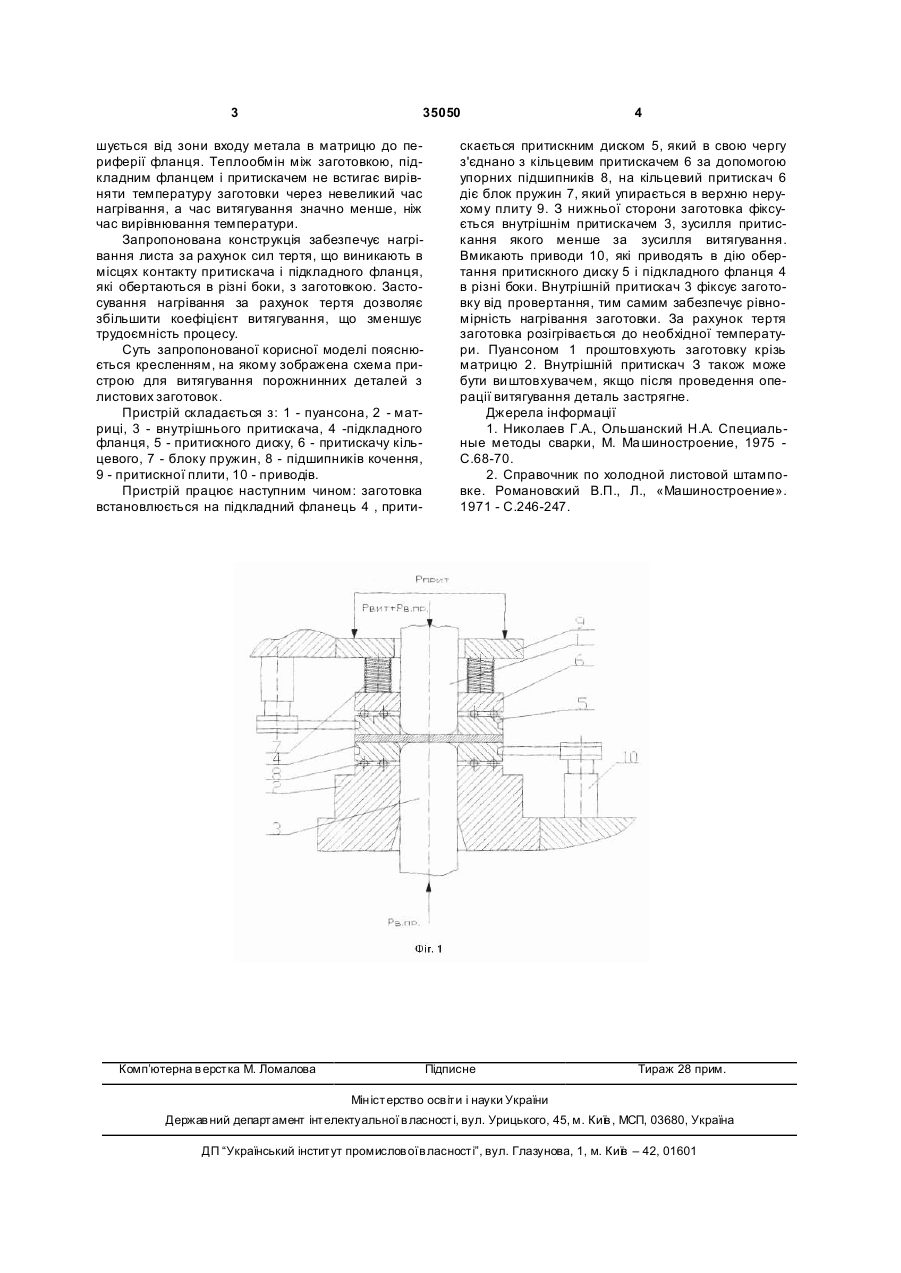

Пристрій для витягування порожнистих деталей з листових заготовок, що містить пуансон, матрицю, притискач заготовки, який відрізняється тим, що на матриці встановлено підкладний фланець з розташуванням листової заготовки між притискачем і підкладним фланцем, а притискач і підкладний фланець устатковані упорними підшипниками і приводами, які обертають їх відносно осі пуансона і матриці в різні боки. (19) (21) u200805295 (22) 23.04.2008 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) РОГАНОВ ЛЕВ ЛЕОНІДОВИЧ, UA, РОГАНОВ МАКСИМ ЛЬВОВИЧ, U A, ЧУДНЕНКО ОЛЬГА ОЛЕГІВНА, U A (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A 3 35050 шується від зони входу метала в матрицю до периферії фланця. Теплообмін між заготовкою, підкладним фланцем і притискачем не встигає вирівняти температуру заготовки через невеликий час нагрівання, а час витягування значно менше, ніж час вирівнювання температури. Запропонована конструкція забезпечує нагрівання листа за рахунок сил тертя, що виникають в місцях контакту притискача і підкладного фланця, які обертаються в різні боки, з заготовкою. Застосування нагрівання за рахунок тертя дозволяє збільшити коефіцієнт витягування, що зменшує трудоємність процесу. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема пристрою для витягування порожнинних деталей з листових заготовок. Пристрій складається з: 1 - пуансона, 2 - матриці, 3 - внутрішнього притискача, 4 -підкладного фланця, 5 - притискного диску, 6 - притискачу кільцевого, 7 - блоку пружин, 8 - підшипників кочення, 9 - притискної плити, 10 - приводів. Пристрій працює наступним чином: заготовка встановлюється на підкладний фланець 4 , прити Комп’ютерна в ерстка М. Ломалова 4 скається притискним диском 5, який в свою чергу з'єднано з кільцевим притискачем 6 за допомогою упорних підшипників 8, на кільцевий притискач 6 діє блок пружин 7, який упирається в верхню нерухому плиту 9. З нижньої сторони заготовка фіксується внутрішнім притискачем 3, зусилля притискання якого менше за зусилля витягування. Вмикають приводи 10, які приводять в дію обертання притискного диску 5 і підкладного фланця 4 в різні боки. Внутрішній притискач 3 фіксує заготовку від провертання, тим самим забезпечує рівномірність нагрівання заготовки. За рахунок тертя заготовка розігрівається до необхідної температури. Пуансоном 1 проштовхують заготовку крізь матрицю 2. Внутрішній притискач З також може бути ви штовхувачем, якщо після проведення операції витягування деталь застрягне. Джерела інформації 1. Николаев Г.А., Ольшанский Н.А. Специальные методы сварки, М. Ма шиностроение, 1975 С.68-70. 2. Справочник по холодной листовой штамповке. Романовский В.П., Л., «Машиностроение». 1971 - С.246-247. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
