Залізбетонне перекриття будинку

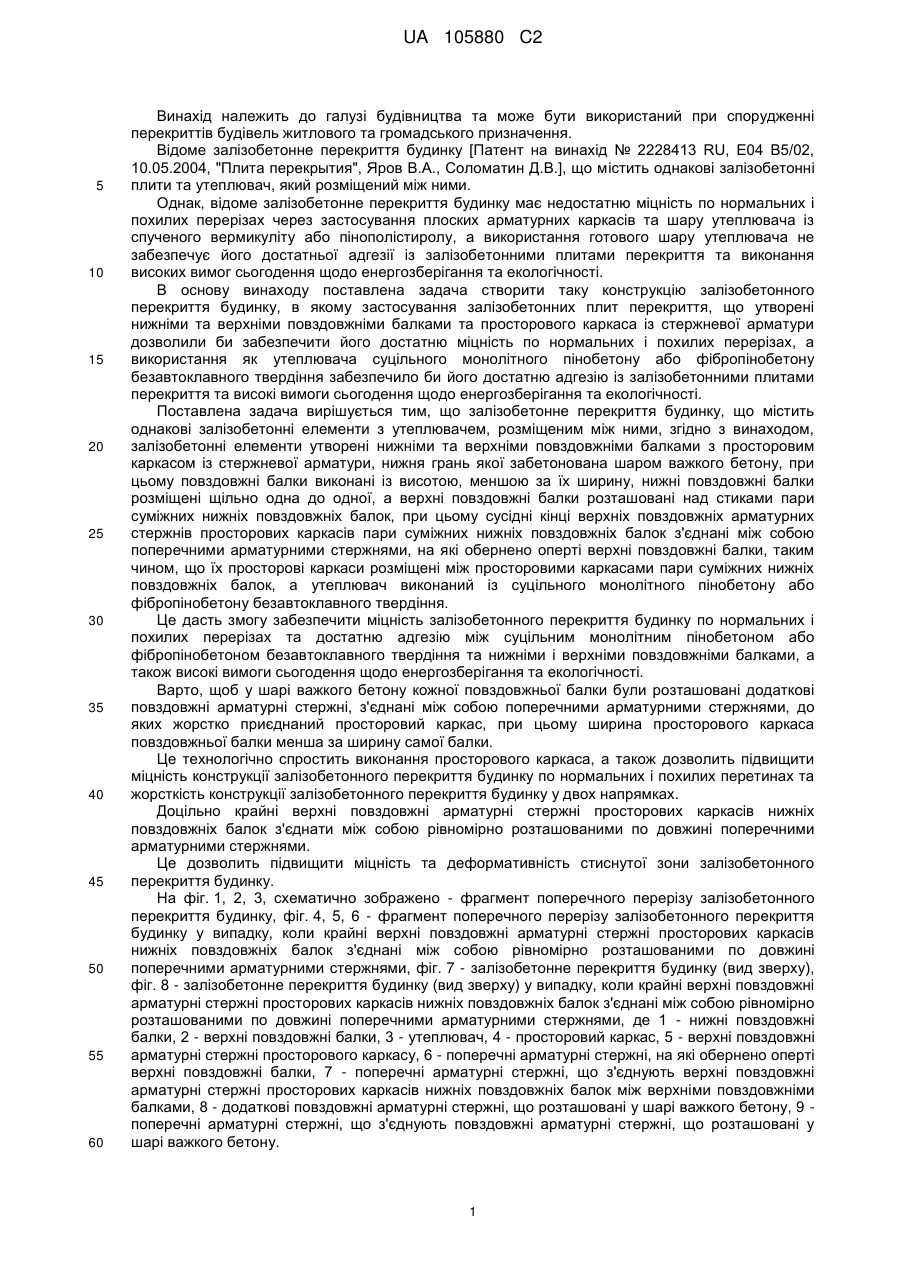

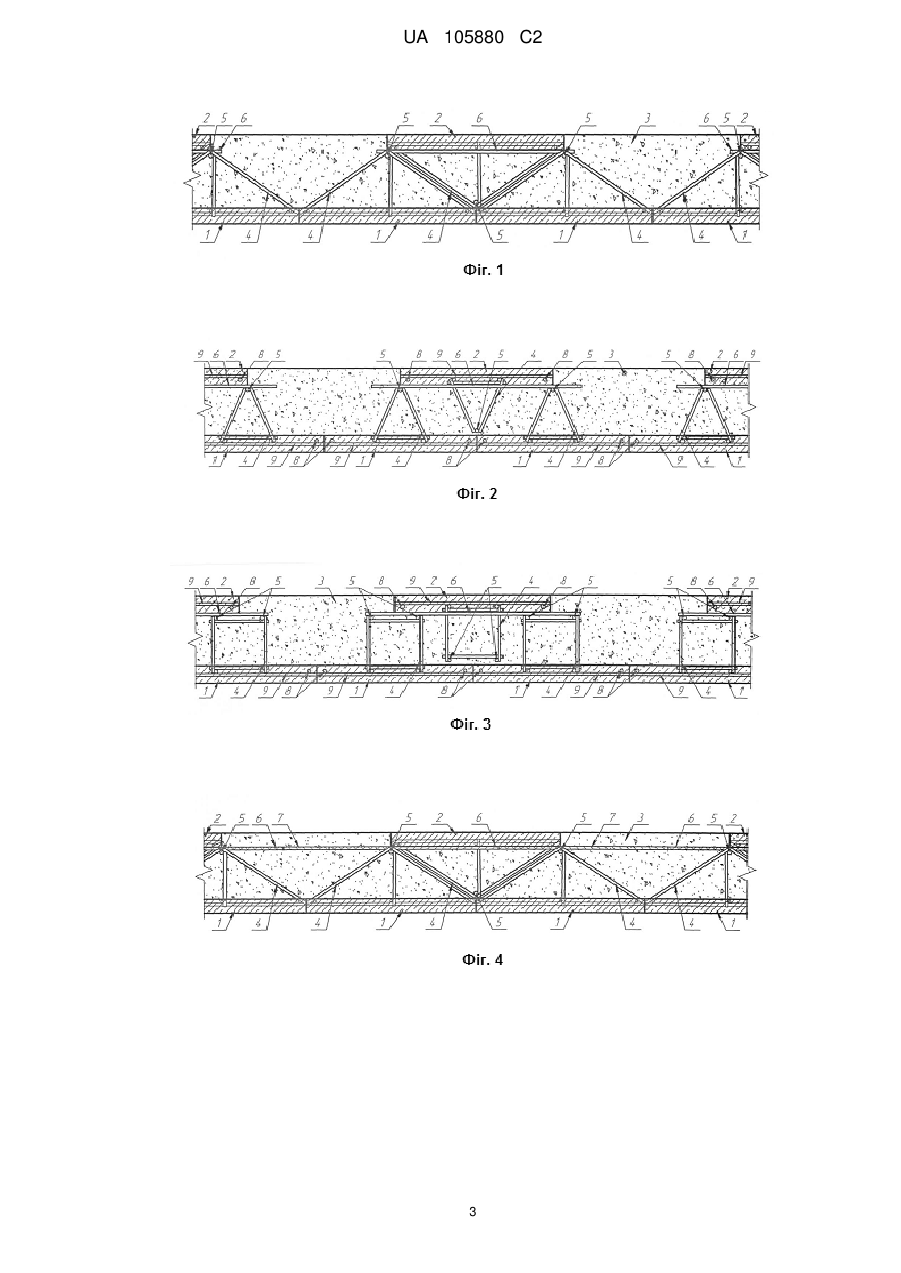

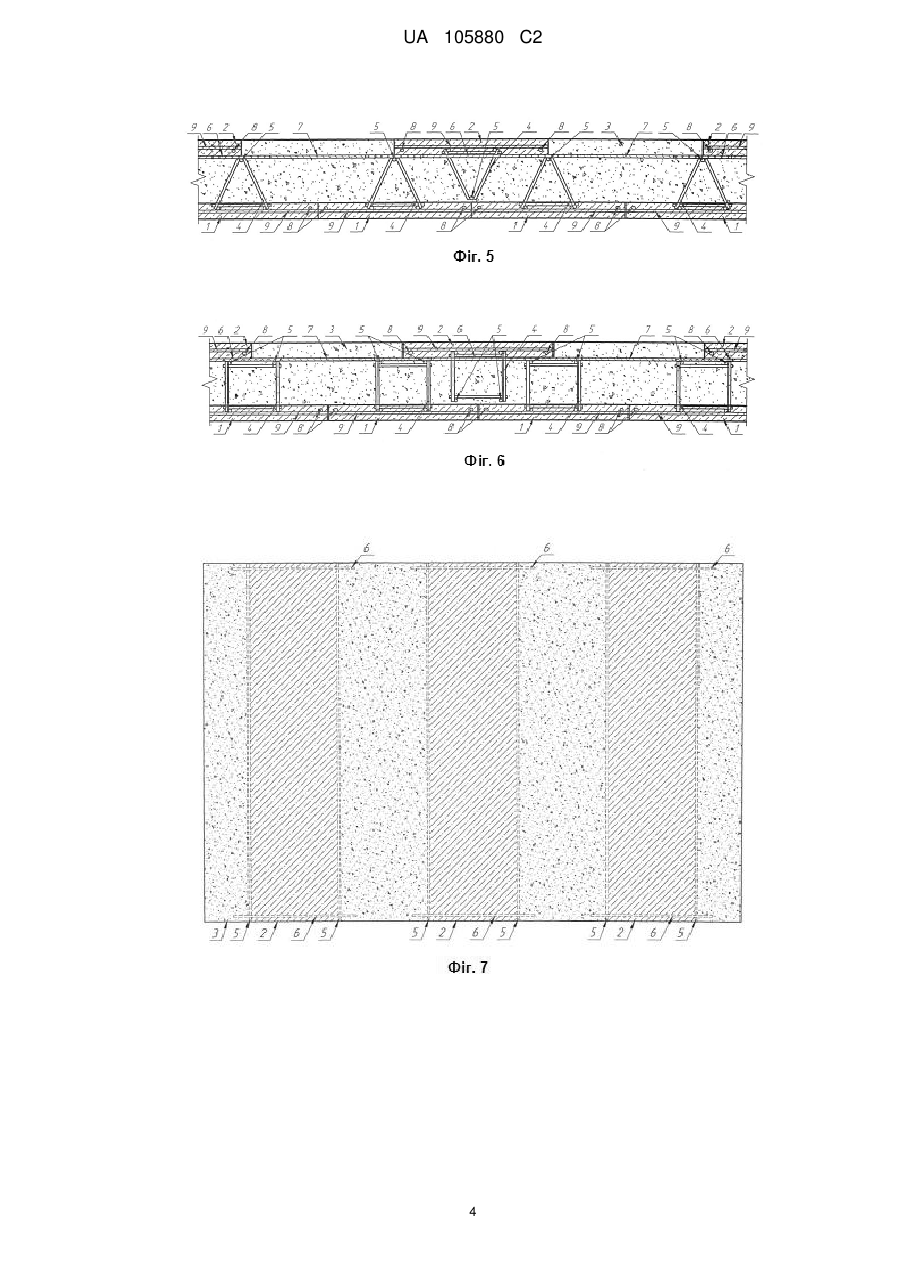

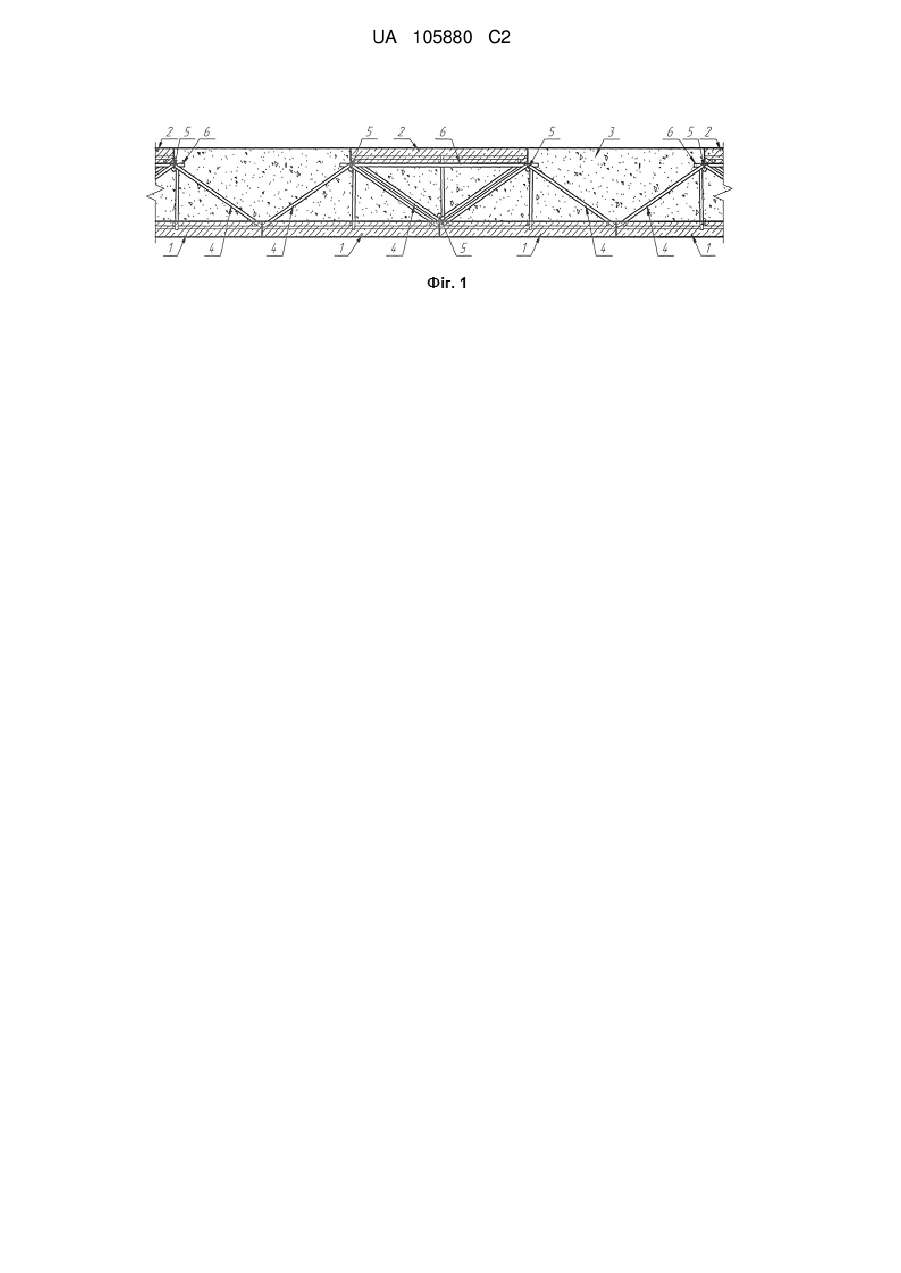

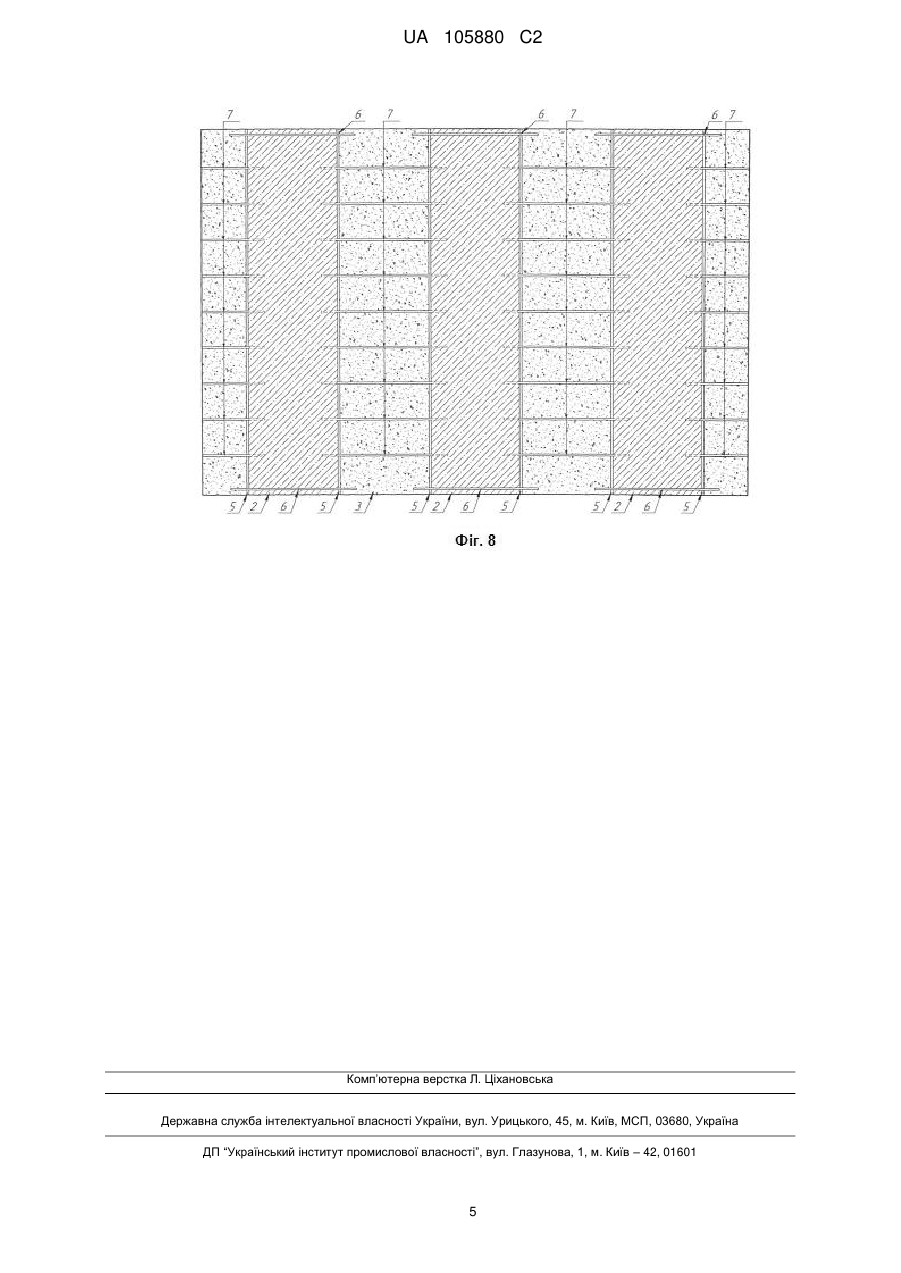

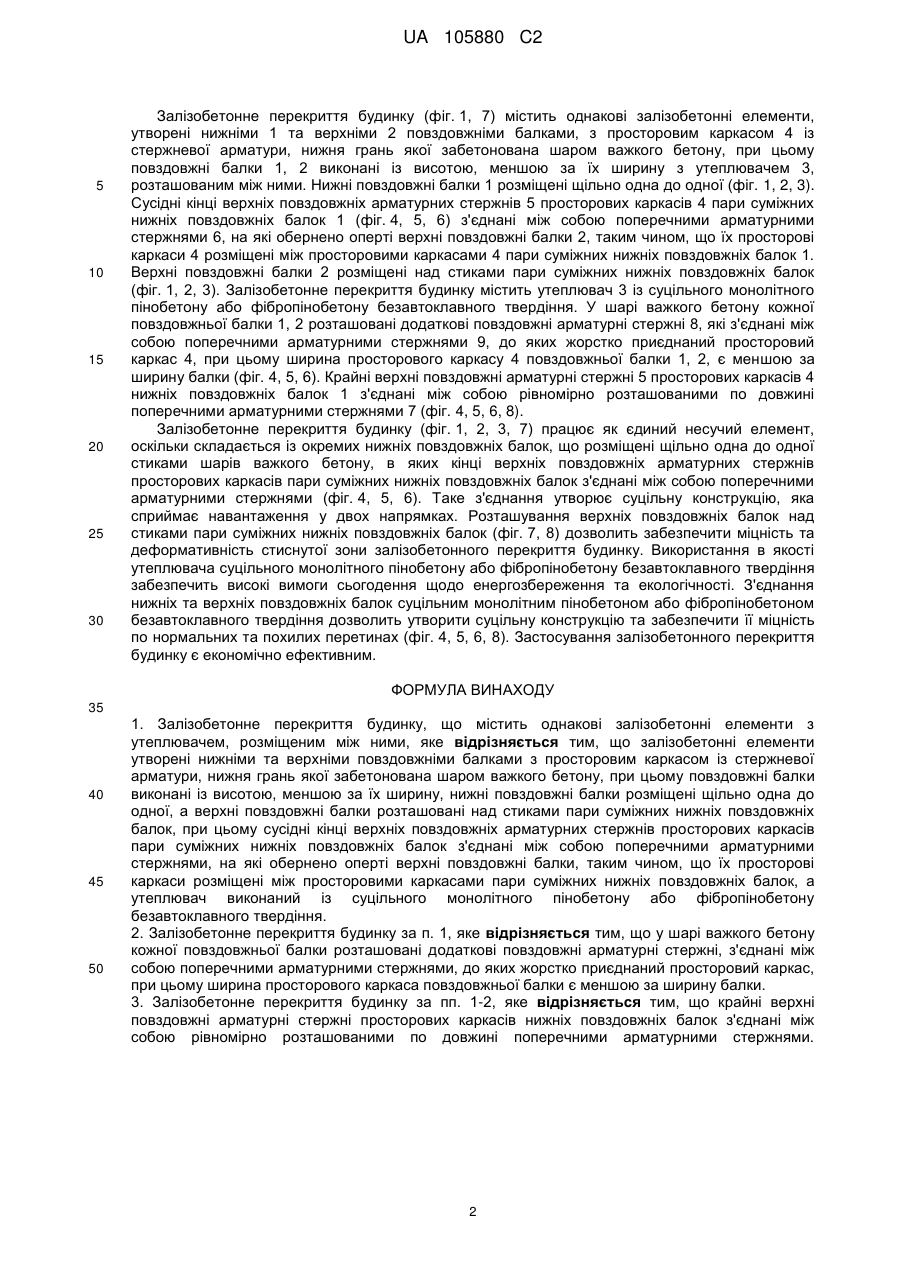

Реферат: Винахід належить до галузі будівництва та може бути використаний при спорудженні будівель житлового та громадського призначення. Залізобетонне перекриття будинку містить однакові елементи з утеплювачем, розміщеним між ними. Новим є те, що залізобетонні плити утворені нижніми та верхніми повздовжніми балками з просторовим каркасом із стержневої арматури. Нижня грань, якої забетонована шаром важкого бетону. Балки виконані із висотою, меншою за їх ширину. Нижні повздовжні балки розміщені щільно одна до одної. Сусідні кінці верхніх повздовжніх арматурних стержнів просторових каркасів пари суміжних нижніх повздовжніх балок з'єднані між собою поперечними арматурними стержнями, на які обернено оперті верхні повздовжні балки, таким чином, що їх просторові каркаси розміщені між просторовими каркасами пари суміжних нижніх повздовжніх балок. Утеплювач виконаний із суцільного монолітного пінобетону або фібропінобетону безавтоклавного твердіння. Ширина просторового каркаса повздовжньої балки може бути меншою за ширину самої балки. Крайні верхні повздовжні арматурні стержні просторових каркасів нижніх повздовжніх балок можуть бути з'єднані між собою рівномірно розташованими по довжині поперечними арматурними стержнями. UA 105880 C2 (12) UA 105880 C2 UA 105880 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва та може бути використаний при спорудженні перекриттів будівель житлового та громадського призначення. Відоме залізобетонне перекриття будинку [Патент на винахід № 2228413 RU, Е04 В5/02, 10.05.2004, "Плита перекрытия", Яров В.А., Соломатин Д.В.], що містить однакові залізобетонні плити та утеплювач, який розміщений між ними. Однак, відоме залізобетонне перекриття будинку має недостатню міцність по нормальних і похилих перерізах через застосування плоских арматурних каркасів та шару утеплювача із спученого вермикуліту або пінополістиролу, а використання готового шару утеплювача не забезпечує його достатньої адгезії із залізобетонними плитами перекриття та виконання високих вимог сьогодення щодо енергозберігання та екологічності. В основу винаходу поставлена задача створити таку конструкцію залізобетонного перекриття будинку, в якому застосування залізобетонних плит перекриття, що утворені нижніми та верхніми повздовжніми балками та просторового каркаса із стержневої арматури дозволили би забезпечити його достатню міцність по нормальних і похилих перерізах, а використання як утеплювача суцільного монолітного пінобетону або фібропінобетону безавтоклавного твердіння забезпечило би його достатню адгезію із залізобетонними плитами перекриття та високі вимоги сьогодення щодо енергозберігання та екологічності. Поставлена задача вирішується тим, що залізобетонне перекриття будинку, що містить однакові залізобетонні елементи з утеплювачем, розміщеним між ними, згідно з винаходом, залізобетонні елементи утворені нижніми та верхніми повздовжніми балками з просторовим каркасом із стержневої арматури, нижня грань якої забетонована шаром важкого бетону, при цьому повздовжні балки виконані із висотою, меншою за їх ширину, нижні повздовжні балки розміщені щільно одна до одної, а верхні повздовжні балки розташовані над стиками пари суміжних нижніх повздовжніх балок, при цьому сусідні кінці верхніх повздовжніх арматурних стержнів просторових каркасів пари суміжних нижніх повздовжніх балок з'єднані між собою поперечними арматурними стержнями, на які обернено оперті верхні повздовжні балки, таким чином, що їх просторові каркаси розміщені між просторовими каркасами пари суміжних нижніх повздовжніх балок, а утеплювач виконаний із суцільного монолітного пінобетону або фібропінобетону безавтоклавного твердіння. Це дасть змогу забезпечити міцність залізобетонного перекриття будинку по нормальних і похилих перерізах та достатню адгезію між суцільним монолітним пінобетоном або фібропінобетоном безавтоклавного твердіння та нижніми і верхніми повздовжніми балками, а також високі вимоги сьогодення щодо енергозберігання та екологічності. Варто, щоб у шарі важкого бетону кожної повздовжньої балки були розташовані додаткові повздовжні арматурні стержні, з'єднані між собою поперечними арматурними стержнями, до яких жорстко приєднаний просторовий каркас, при цьому ширина просторового каркаса повздовжньої балки менша за ширину самої балки. Це технологічно спростить виконання просторового каркаса, а також дозволить підвищити міцність конструкції залізобетонного перекриття будинку по нормальних і похилих перетинах та жорсткість конструкції залізобетонного перекриття будинку у двох напрямках. Доцільно крайні верхні повздовжні арматурні стержні просторових каркасів нижніх повздовжніх балок з'єднати між собою рівномірно розташованими по довжині поперечними арматурними стержнями. Це дозволить підвищити міцність та деформативність стиснутої зони залізобетонного перекриття будинку. На фіг. 1, 2, 3, схематично зображено - фрагмент поперечного перерізу залізобетонного перекриття будинку, фіг. 4, 5, 6 - фрагмент поперечного перерізу залізобетонного перекриття будинку у випадку, коли крайні верхні повздовжні арматурні стержні просторових каркасів нижніх повздовжніх балок з'єднані між собою рівномірно розташованими по довжині поперечними арматурними стержнями, фіг. 7 - залізобетонне перекриття будинку (вид зверху), фіг. 8 - залізобетонне перекриття будинку (вид зверху) у випадку, коли крайні верхні повздовжні арматурні стержні просторових каркасів нижніх повздовжніх балок з'єднані між собою рівномірно розташованими по довжині поперечними арматурними стержнями, де 1 - нижні повздовжні балки, 2 - верхні повздовжні балки, 3 - утеплювач, 4 - просторовий каркас, 5 - верхні повздовжні арматурні стержні просторового каркасу, 6 - поперечні арматурні стержні, на які обернено оперті верхні повздовжні балки, 7 - поперечні арматурні стержні, що з'єднують верхні повздовжні арматурні стержні просторових каркасів нижніх повздовжніх балок між верхніми повздовжніми балками, 8 - додаткові повздовжні арматурні стержні, що розташовані у шарі важкого бетону, 9 поперечні арматурні стержні, що з'єднують повздовжні арматурні стержні, що розташовані у шарі важкого бетону. 1 UA 105880 C2 5 10 15 20 25 30 Залізобетонне перекриття будинку (фіг. 1, 7) містить однакові залізобетонні елементи, утворені нижніми 1 та верхніми 2 повздовжніми балками, з просторовим каркасом 4 із стержневої арматури, нижня грань якої забетонована шаром важкого бетону, при цьому повздовжні балки 1, 2 виконані із висотою, меншою за їх ширину з утеплювачем 3, розташованим між ними. Нижні повздовжні балки 1 розміщені щільно одна до одної (фіг. 1, 2, 3). Сусідні кінці верхніх повздовжніх арматурних стержнів 5 просторових каркасів 4 пари суміжних нижніх повздовжніх балок 1 (фіг. 4, 5, 6) з'єднані між собою поперечними арматурними стержнями 6, на які обернено оперті верхні повздовжні балки 2, таким чином, що їх просторові каркаси 4 розміщені між просторовими каркасами 4 пари суміжних нижніх повздовжніх балок 1. Верхні повздовжні балки 2 розміщені над стиками пари суміжних нижніх повздовжніх балок (фіг. 1, 2, 3). Залізобетонне перекриття будинку містить утеплювач 3 із суцільного монолітного пінобетону або фібропінобетону безавтоклавного твердіння. У шарі важкого бетону кожної повздовжньої балки 1, 2 розташовані додаткові повздовжні арматурні стержні 8, які з'єднані між собою поперечними арматурними стержнями 9, до яких жорстко приєднаний просторовий каркас 4, при цьому ширина просторового каркасу 4 повздовжньої балки 1, 2, є меншою за ширину балки (фіг. 4, 5, 6). Крайні верхні повздовжні арматурні стержні 5 просторових каркасів 4 нижніх повздовжніх балок 1 з'єднані між собою рівномірно розташованими по довжині поперечними арматурними стержнями 7 (фіг. 4, 5, 6, 8). Залізобетонне перекриття будинку (фіг. 1, 2, 3, 7) працює як єдиний несучий елемент, оскільки складається із окремих нижніх повздовжніх балок, що розміщені щільно одна до одної стиками шарів важкого бетону, в яких кінці верхніх повздовжніх арматурних стержнів просторових каркасів пари суміжних нижніх повздовжніх балок з'єднані між собою поперечними арматурними стержнями (фіг. 4, 5, 6). Таке з'єднання утворює суцільну конструкцію, яка сприймає навантаження у двох напрямках. Розташування верхніх повздовжніх балок над стиками пари суміжних нижніх повздовжніх балок (фіг. 7, 8) дозволить забезпечити міцність та деформативність стиснутої зони залізобетонного перекриття будинку. Використання в якості утеплювача суцільного монолітного пінобетону або фібропінобетону безавтоклавного твердіння забезпечить високі вимоги сьогодення щодо енергозбереження та екологічності. З'єднання нижніх та верхніх повздовжніх балок суцільним монолітним пінобетоном або фібропінобетоном безавтоклавного твердіння дозволить утворити суцільну конструкцію та забезпечити її міцність по нормальних та похилих перетинах (фіг. 4, 5, 6, 8). Застосування залізобетонного перекриття будинку є економічно ефективним. ФОРМУЛА ВИНАХОДУ 35 40 45 50 1. Залізобетонне перекриття будинку, що містить однакові залізобетонні елементи з утеплювачем, розміщеним між ними, яке відрізняється тим, що залізобетонні елементи утворені нижніми та верхніми повздовжніми балками з просторовим каркасом із стержневої арматури, нижня грань якої забетонована шаром важкого бетону, при цьому повздовжні балки виконані із висотою, меншою за їх ширину, нижні повздовжні балки розміщені щільно одна до одної, а верхні повздовжні балки розташовані над стиками пари суміжних нижніх повздовжніх балок, при цьому сусідні кінці верхніх повздовжніх арматурних стержнів просторових каркасів пари суміжних нижніх повздовжніх балок з'єднані між собою поперечними арматурними стержнями, на які обернено оперті верхні повздовжні балки, таким чином, що їх просторові каркаси розміщені між просторовими каркасами пари суміжних нижніх повздовжніх балок, а утеплювач виконаний із суцільного монолітного пінобетону або фібропінобетону безавтоклавного твердіння. 2. Залізобетонне перекриття будинку за п. 1, яке відрізняється тим, що у шарі важкого бетону кожної повздовжньої балки розташовані додаткові повздовжні арматурні стержні, з'єднані між собою поперечними арматурними стержнями, до яких жорстко приєднаний просторовий каркас, при цьому ширина просторового каркаса повздовжньої балки є меншою за ширину балки. 3. Залізобетонне перекриття будинку за пп. 1-2, яке відрізняється тим, що крайні верхні повздовжні арматурні стержні просторових каркасів нижніх повздовжніх балок з'єднані між собою рівномірно розташованими по довжині поперечними арматурними стержнями. 2 UA 105880 C2 3 UA 105880 C2 4 UA 105880 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
