Спосіб визначення жорсткостей в квазіпружних газорідинних системах

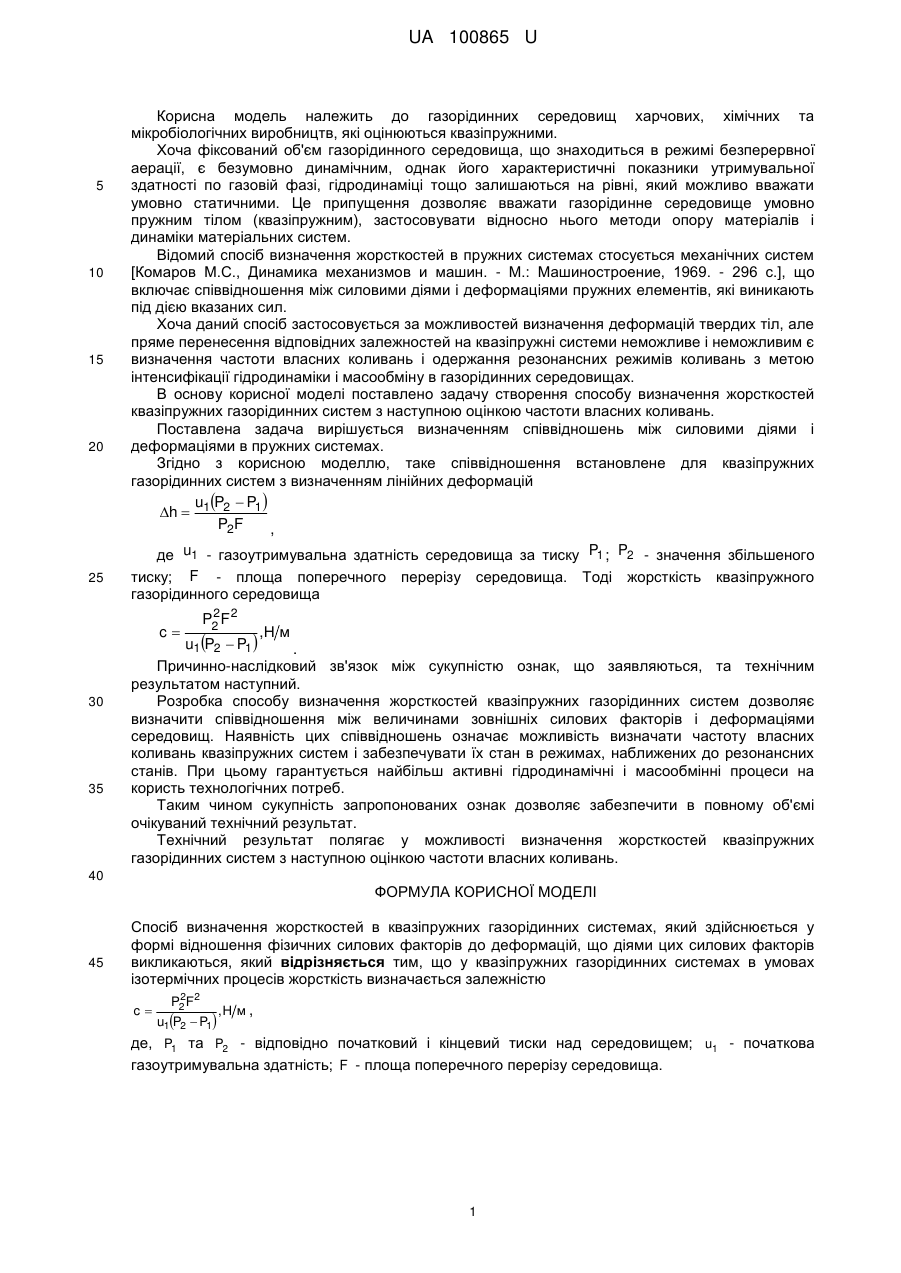

Реферат: Спосіб визначення жорсткостей в квазіпружних газорідинних системах здійснюється у формі відношення фізичних силових факторів до деформацій, що діями цих силових факторів викликаються. У квазіпружних газорідинних системах в умовах ізотермічних процесів жорсткість визначається залежністю c 2 P2 F2 ,Н м , u1P2  P1 де, P1 та P2 - відповідно початковий і кінцевий тиски над середовищем; u1 - початкова газоутримувальна здатність; F - площа поперечного перерізу середовища. UA 100865 U (54) СПОСІБ ВИЗНАЧЕННЯ ЖОРСТКОСТЕЙ В КВАЗІПРУЖНИХ ГАЗОРІДИННИХ СИСТЕМАХ UA 100865 U UA 100865 U 5 10 15 20 25 Корисна модель належить до газорідинних середовищ харчових, хімічних та мікробіологічних виробництв, які оцінюються квазіпружними. Хоча фіксований об'єм газорідинного середовища, що знаходиться в режимі безперервної аерації, є безумовно динамічним, однак його характеристичні показники утримувальної здатності по газовій фазі, гідродинаміці тощо залишаються на рівні, який можливо вважати умовно статичними. Це припущення дозволяє вважати газорідинне середовище умовно пружним тілом (квазіпружним), застосовувати відносно нього методи опору матеріалів і динаміки матеріальних систем. Відомий спосіб визначення жорсткостей в пружних системах стосується механічних систем [Комаров М.С., Динамика механизмов и машин. - М.: Машиностроение, 1969. - 296 с.], що включає співвідношення між силовими діями і деформаціями пружних елементів, які виникають під дією вказаних сил. Хоча даний спосіб застосовується за можливостей визначення деформацій твердих тіл, але пряме перенесення відповідних залежностей на квазіпружні системи неможливе і неможливим є визначення частоти власних коливань і одержання резонансних режимів коливань з метою інтенсифікації гідродинаміки і масообміну в газорідинних середовищах. В основу корисної моделі поставлено задачу створення способу визначення жорсткостей квазіпружних газорідинних систем з наступною оцінкою частоти власних коливань. Поставлена задача вирішується визначенням співвідношень між силовими діями і деформаціями в пружних системах. Згідно з корисною моделлю, таке співвідношення встановлене для квазіпружних газорідинних систем з визначенням лінійних деформацій u P  P1  h  1 2 P2F , де u1 - газоутримувальна здатність середовища за тиску P1 ; P2 - значення збільшеного тиску; F - площа поперечного перерізу середовища. Тоді жорсткість квазіпружного газорідинного середовища c 30 35 2 P2 F 2 ,Н м u1 P2  P1  . Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом наступний. Розробка способу визначення жорсткостей квазіпружних газорідинних систем дозволяє визначити співвідношення між величинами зовнішніх силових факторів і деформаціями середовищ. Наявність цих співвідношень означає можливість визначати частоту власних коливань квазіпружних систем і забезпечувати їх стан в режимах, наближених до резонансних станів. При цьому гарантується найбільш активні гідродинамічні і масообмінні процеси на користь технологічних потреб. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. Технічний результат полягає у можливості визначення жорсткостей квазіпружних газорідинних систем з наступною оцінкою частоти власних коливань. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб визначення жорсткостей в квазіпружних газорідинних системах, який здійснюється у формі відношення фізичних силових факторів до деформацій, що діями цих силових факторів викликаються, який відрізняється тим, що у квазіпружних газорідинних системах в умовах ізотермічних процесів жорсткість визначається залежністю c 2 P2 F2 ,Н м , u1P2  P1 де, P1 та P2 - відповідно початковий і кінцевий тиски над середовищем; u1 - початкова газоутримувальна здатність; F - площа поперечного перерізу середовища. 1 UA 100865 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
