Машина для приготування компосту

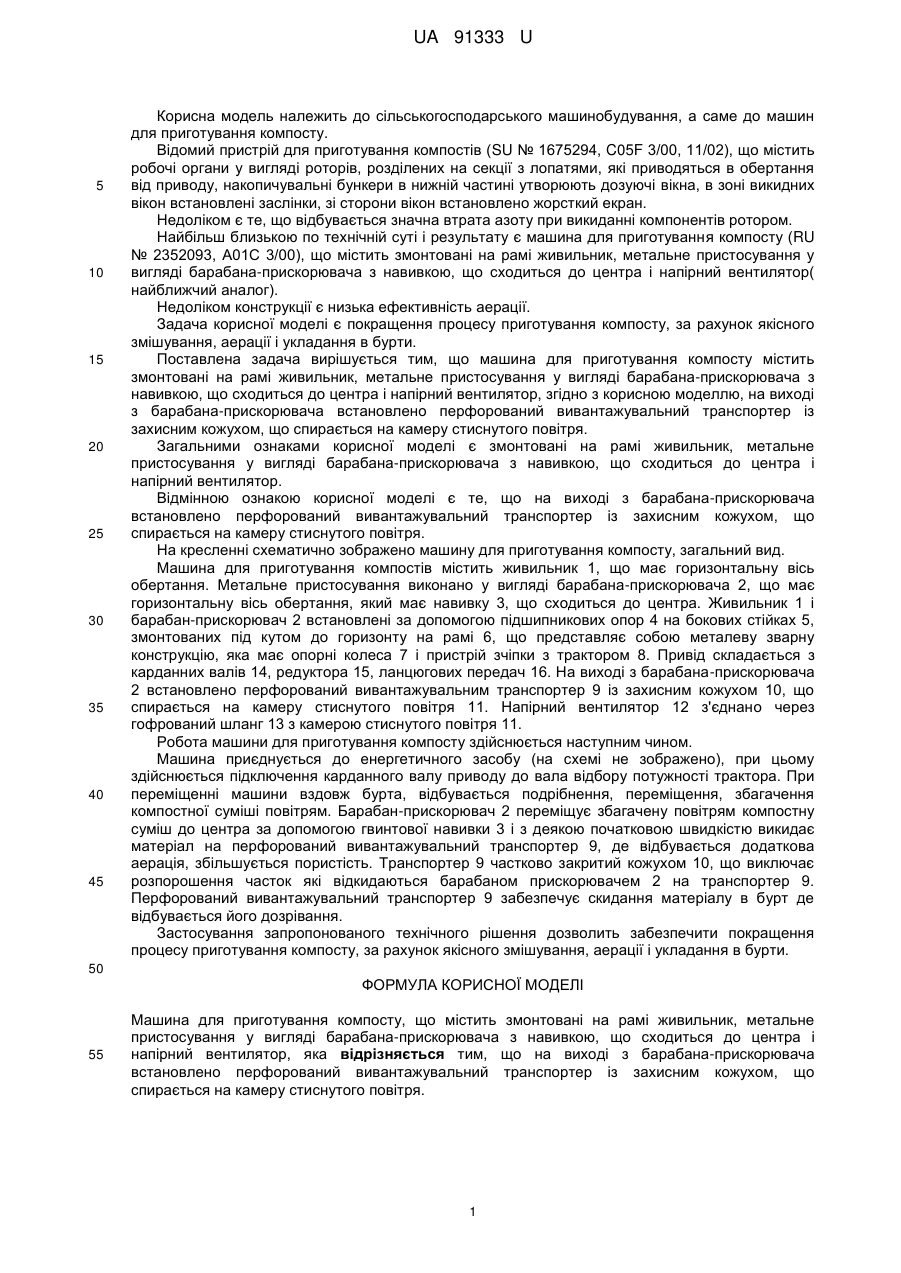

Реферат: Машина для приготування компосту містить змонтовані на рамі живильник, метальне пристосування у вигляді барабана-прискорювача з навивкою, що сходиться до центра і напірний вентилятор. На виході з барабана-прискорювача встановлено перфорований вивантажувальний транспортер із захисним кожухом, що спирається на камеру стиснутого повітря. UA 91333 U (54) МАШИНА ДЛЯ ПРИГОТУВАННЯ КОМПОСТУ UA 91333 U UA 91333 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для приготування компосту. Відомий пристрій для приготування компостів (SU № 1675294, C05F 3/00, 11/02), що містить робочі органи у вигляді роторів, розділених на секції з лопатями, які приводяться в обертання від приводу, накопичувальні бункери в нижній частині утворюють дозуючі вікна, в зоні викидних вікон встановлені заслінки, зі сторони вікон встановлено жорсткий екран. Недоліком є те, що відбувається значна втрата азоту при викиданні компонентів ротором. Найбільш близькою по технічній суті і результату є машина для приготування компосту (RU № 2352093, А01С 3/00), що містить змонтовані на рамі живильник, метальне пристосування у вигляді барабана-прискорювача з навивкою, що сходиться до центра і напірний вентилятор( найближчий аналог). Недоліком конструкції є низька ефективність аерації. Задача корисної моделі є покращення процесу приготування компосту, за рахунок якісного змішування, аерації і укладання в бурти. Поставлена задача вирішується тим, що машина для приготування компосту містить змонтовані на рамі живильник, метальне пристосування у вигляді барабана-прискорювача з навивкою, що сходиться до центра і напірний вентилятор, згідно з корисною моделлю, на виході з барабана-прискорювача встановлено перфорований вивантажувальний транспортер із захисним кожухом, що спирається на камеру стиснутого повітря. Загальними ознаками корисної моделі є змонтовані на рамі живильник, метальне пристосування у вигляді барабана-прискорювача з навивкою, що сходиться до центра і напірний вентилятор. Відмінною ознакою корисної моделі є те, що на виході з барабана-прискорювача встановлено перфорований вивантажувальний транспортер із захисним кожухом, що спирається на камеру стиснутого повітря. На кресленні схематично зображено машину для приготування компосту, загальний вид. Машина для приготування компостів містить живильник 1, що має горизонтальну вісь обертання. Метальне пристосування виконано у вигляді барабана-прискорювача 2, що має горизонтальну вісь обертання, який має навивку 3, що сходиться до центра. Живильник 1 і барабан-прискорювач 2 встановлені за допомогою підшипникових опор 4 на бокових стійках 5, змонтованих під кутом до горизонту на рамі 6, що представляє собою металеву зварну конструкцію, яка має опорні колеса 7 і пристрій зчіпки з трактором 8. Привід складається з карданних валів 14, редуктора 15, ланцюгових передач 16. На виході з барабана-прискорювача 2 встановлено перфорований вивантажувальним транспортер 9 із захисним кожухом 10, що спирається на камеру стиснутого повітря 11. Напірний вентилятор 12 з'єднано через гофрований шланг 13 з камерою стиснутого повітря 11. Робота машини для приготування компосту здійснюється наступним чином. Машина приєднується до енергетичного засобу (на схемі не зображено), при цьому здійснюється підключення карданного валу приводу до вала відбору потужності трактора. При переміщенні машини вздовж бурта, відбувається подрібнення, переміщення, збагачення компостної суміші повітрям. Барабан-прискорювач 2 переміщує збагачену повітрям компостну суміш до центра за допомогою гвинтової навивки 3 і з деякою початковою швидкістю викидає матеріал на перфорований вивантажувальний транспортер 9, де відбувається додаткова аерація, збільшується пористість. Транспортер 9 частково закритий кожухом 10, що виключає розпорошення часток які відкидаються барабаном прискорювачем 2 на транспортер 9. Перфорований вивантажувальний транспортер 9 забезпечує скидання матеріалу в бурт де відбувається його дозрівання. Застосування запропонованого технічного рішення дозволить забезпечити покращення процесу приготування компосту, за рахунок якісного змішування, аерації і укладання в бурти. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Машина для приготування компосту, що містить змонтовані на рамі живильник, метальне пристосування у вигляді барабана-прискорювача з навивкою, що сходиться до центра і напірний вентилятор, яка відрізняється тим, що на виході з барабана-прискорювача встановлено перфорований вивантажувальний транспортер із захисним кожухом, що спирається на камеру стиснутого повітря. 1 UA 91333 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
