Полімерна композиція

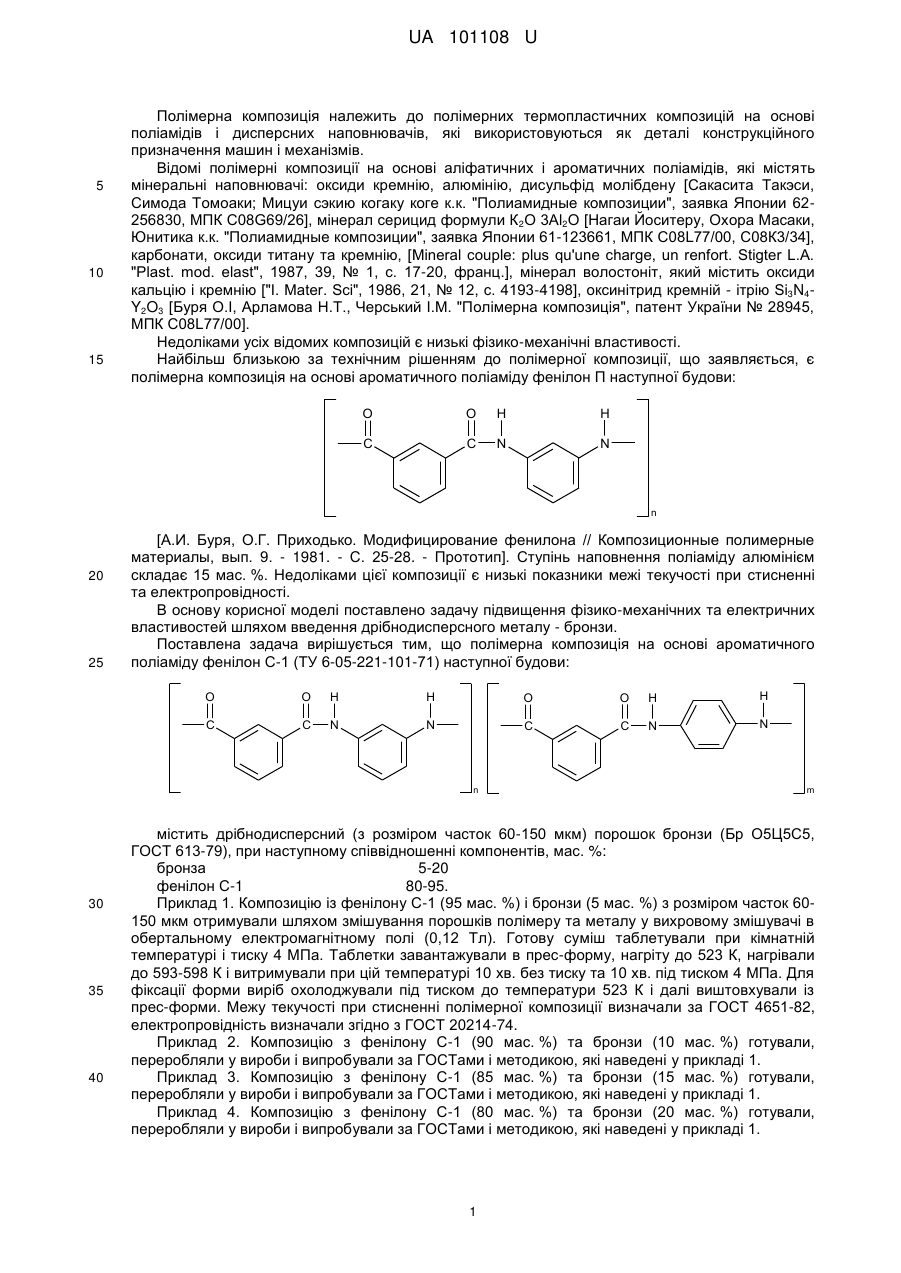

Реферат: UA 101108 U UA 101108 U 5 10 15 Полімерна композиція належить до полімерних термопластичних композицій на основі поліамідів і дисперсних наповнювачів, які використовуються як деталі конструкційного призначення машин і механізмів. Відомі полімерні композиції на основі аліфатичних і ароматичних поліамідів, які містять мінеральні наповнювачі: оксиди кремнію, алюмінію, дисульфід молібдену [Сакасита Такэси, Симода Томоаки; Мицуи сэкию когаку коге к.к. "Полиамидные композиции", заявка Японии 62256830, МПК С08G69/26], мінерал серицид формули К2О 3Аl2О [Нагаи Йоситеру, Охора Масаки, Юнитика к.к. "Полиамидные композиции", заявка Японии 61-123661, МПК С08L77/00, С08К3/34], карбонати, оксиди титану та кремнію, [Mineral couple: plus qu'une charge, un renfort. Stigter L.A. "Plast. mod. elast", 1987, 39, № 1, с. 17-20, франц.], мінерал волостоніт, який містить оксиди кальцію і кремнію ["І. Mater. Sci", 1986, 21, № 12, с. 4193-4198], оксинітрид кремній - ітрію Si3N4Y2O3 [Буря О.І, Арламова Н.Т., Черський І.М. "Полімерна композиція", патент України № 28945, МПК С08L77/00]. Недоліками усіх відомих композицій є низькі фізико-механічні властивості. Найбільш близькою за технічним рішенням до полімерної композиції, що заявляється, є полімерна композиція на основі ароматичного поліаміду фенілон П наступної будови: O O H H C C N N n 20 25 [А.И. Буря, О.Г. Приходько. Модифицирование фенилона // Композиционные полимерные материалы, вып. 9. - 1981. - С. 25-28. - Прототип]. Ступінь наповнення поліаміду алюмінієм складає 15 мас. %. Недоліками цієї композиції є низькі показники межі текучості при стисненні та електропровідності. В основу корисної моделі поставлено задачу підвищення фізико-механічних та електричних властивостей шляхом введення дрібнодисперсного металу - бронзи. Поставлена задача вирішується тим, що полімерна композиція на основі ароматичного поліаміду фенілон С-1 (ТУ 6-05-221-101-71) наступної будови: O O H H O O H H C C N N C C N N n 30 35 40 m містить дрібнодисперсний (з розміром часток 60-150 мкм) порошок бронзи (Бр О5Ц5С5, ГОСТ 613-79), при наступному співвідношенні компонентів, мас. %: бронза 5-20 фенілон С-1 80-95. Приклад 1. Композицію із фенілону С-1 (95 мас. %) і бронзи (5 мас. %) з розміром часток 60150 мкм отримували шляхом змішування порошків полімеру та металу у вихровому змішувачі в обертальному електромагнітному полі (0,12 Тл). Готову суміш таблетували при кімнатній температурі і тиску 4 МПа. Таблетки завантажували в прес-форму, нагріту до 523 К, нагрівали до 593-598 К і витримували при цій температурі 10 хв. без тиску та 10 хв. під тиском 4 МПа. Для фіксації форми виріб охолоджували під тиском до температури 523 К і далі виштовхували із прес-форми. Межу текучості при стисненні полімерної композиції визначали за ГОСТ 4651-82, електропровідність визначали згідно з ГОСТ 20214-74. Приклад 2. Композицію з фенілону С-1 (90 мас. %) та бронзи (10 мас. %) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 3. Композицію з фенілону С-1 (85 мас. %) та бронзи (15 мас. %) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 4. Композицію з фенілону С-1 (80 мас. %) та бронзи (20 мас. %) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. 1 UA 101108 U 5 Приклад 5 (прототип). Композицію з фенілону П (85 мас. %) та алюмінію (15 мас. %) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Властивості полімерних композицій корисної моделі, що заявляється, і відомої композиції наведені у таблиці. Таблиця № прикладу 1 2 3 4 5* Склад композиції, мас. % Феніл он С-1 бронза 95 5 90 10 85 15 80 20 85 Межа текучості при стисненні, МПа 245 254 259 261,7 249 Електропровідність, -1 -1 Ом •см -14 4,59•10 -7 6,95•10 -3 1,23•10 -2 1,20•10 -13 1,49•10 *Композиція містить 15 мас. % алюмінію. 10 15 Аналіз результатів випробувань композицій технічного рішення, що заявляється, на основі фенілону С-1 і бронзи та відомої композиції на основі фенілону П і алюмінію, показує, що запропонована композиція перевершує відому композицію за межею текучості при стисненні на 10 5 %, а за електропровідністю у 10 разів, що досягається за рахунок розмірів наповнювача. Введення в термостійкий поліамід фенілон дрібнодисперсних частинок бронзи дозволяє істотно поліпшити електричні властивості KM. Цей металополімер доцільно використовувати в електро- та радіопромисловості як струмознімачі, які забезпечують електричний контакт з рухомими деталями, а також в вузлах тертя машин, в яких не допускається накопичення статичного струму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Полімерна композиція, що містить ароматичний поліамід і наповнювач, яка відрізняється тим, що як дисперсний наповнювач містить бронзу з розміром часток 60-150 мкм, а як ароматичний поліамід містить фенілон С-1 наступної будови: O O H H O O H H C C N N C C N N n m 25 при наступному співвідношенні компонентів, мас. %: бронза 5-20 фенілон С-1 80-95. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
