Механізм в’язання круглов’язальної машини

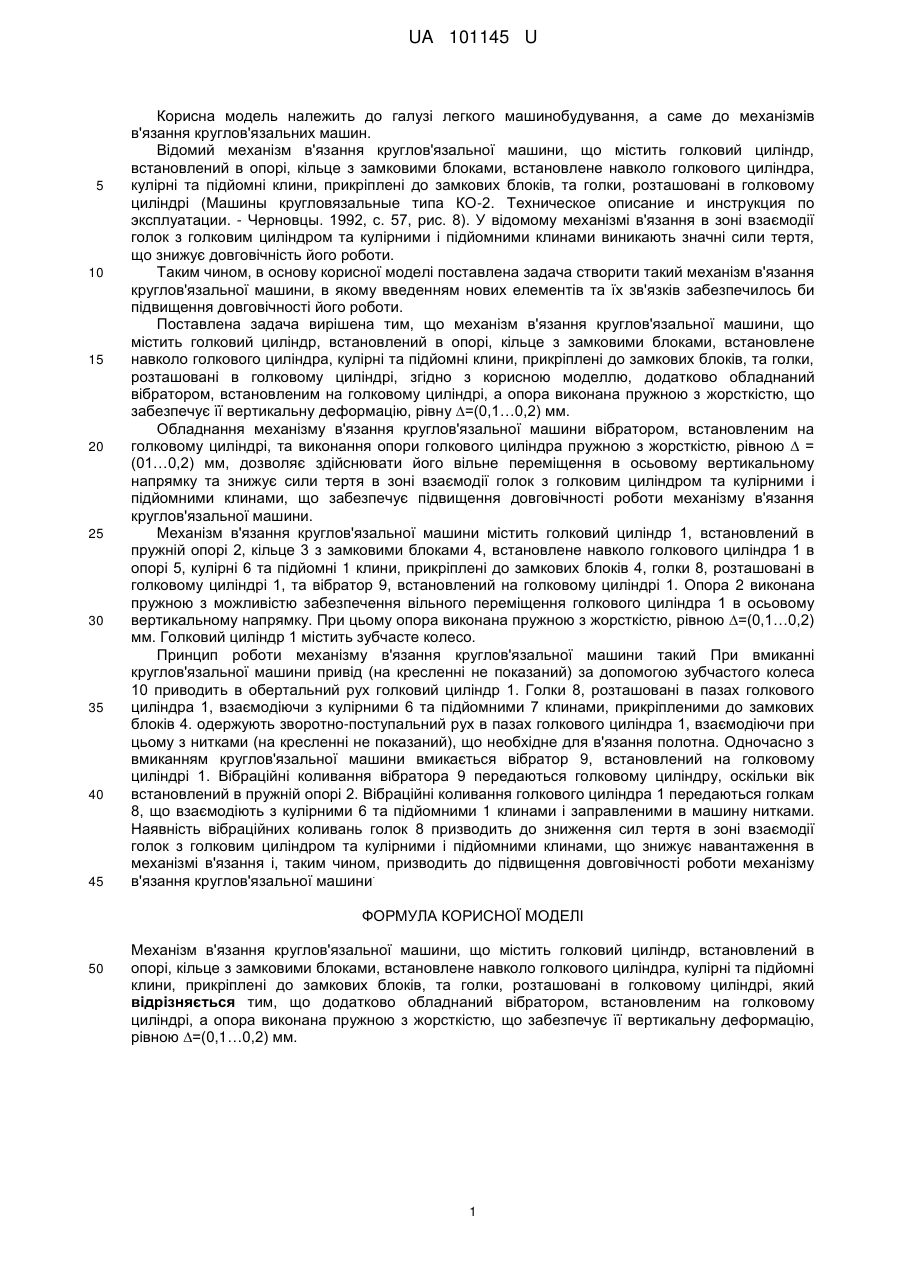

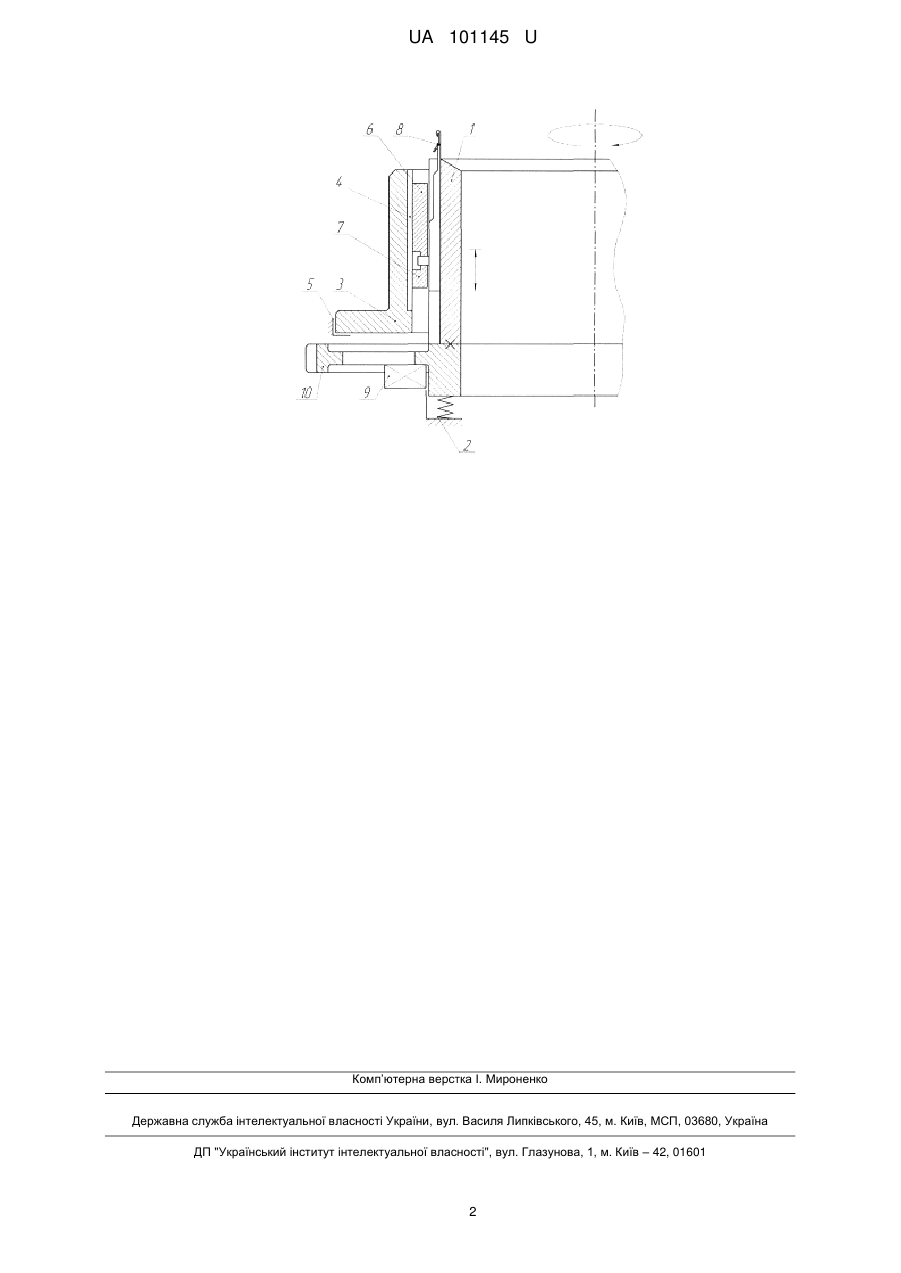

Реферат: Механізм в'язання круглов'язальної машини містить голковий циліндр, встановлений в опорі, кільце з замковими блоками, встановлене навколо голкового циліндра, кулірні та підйомні клини, прикріплені до замкових блоків, та голки, розташовані в голковому циліндрі. Додатково обладнаний вібратором, встановленим на голковому циліндрі, а опора виконана пружною з жорсткістю, що забезпечує її вертикальну деформацію, рівною ∆=(0,1…0,2) мм. UA 101145 U (54) МЕХАНІЗМ В'ЯЗАННЯ КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 101145 U UA 101145 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів в'язання круглов'язальних машин. Відомий механізм в'язання круглов'язальної машини, що містить голковий циліндр, встановлений в опорі, кільце з замковими блоками, встановлене навколо голкового циліндра, кулірні та підйомні клини, прикріплені до замкових блоків, та голки, розташовані в голковому циліндрі (Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. - Черновцы. 1992, с. 57, рис. 8). У відомому механізмі в'язання в зоні взаємодії голок з голковим циліндром та кулірними і підйомними клинами виникають значні сили тертя, що знижує довговічність його роботи. Таким чином, в основу корисної моделі поставлена задача створити такий механізм в'язання круглов'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності його роботи. Поставлена задача вирішена тим, що механізм в'язання круглов'язальної машини, що містить голковий циліндр, встановлений в опорі, кільце з замковими блоками, встановлене навколо голкового циліндра, кулірні та підйомні клини, прикріплені до замкових блоків, та голки, розташовані в голковому циліндрі, згідно з корисною моделлю, додатково обладнаний вібратором, встановленим на голковому циліндрі, а опора виконана пружною з жорсткістю, що забезпечує її вертикальну деформацію, рівну ∆=(0,1…0,2) мм. Обладнання механізму в'язання круглов'язальної машини вібратором, встановленим на голковому циліндрі, та виконання опори голкового циліндра пружною з жорсткістю, рівною ∆ = (01…0,2) мм, дозволяє здійснювати його вільне переміщення в осьовому вертикальному напрямку та знижує сили тертя в зоні взаємодії голок з голковим циліндром та кулірними і підйомними клинами, що забезпечує підвищення довговічності роботи механізму в'язання круглов'язальної машини. Механізм в'язання круглов'язальної машини містить голковий циліндр 1, встановлений в пружній опорі 2, кільце 3 з замковими блоками 4, встановлене навколо голкового циліндра 1 в опорі 5, кулірні 6 та підйомні 1 клини, прикріплені до замкових блоків 4, голки 8, розташовані в голковому циліндрі 1, та вібратор 9, встановлений на голковому циліндрі 1. Опора 2 виконана пружною з можливістю забезпечення вільного переміщення голкового циліндра 1 в осьовому вертикальному напрямку. При цьому опора виконана пружною з жорсткістю, рівною ∆=(0,1…0,2) мм. Голковий циліндр 1 містить зубчасте колесо. Принцип роботи механізму в'язання круглов'язальної машини такий При вмиканні круглов'язальної машини привід (на кресленні не показаний) за допомогою зубчастого колеса 10 приводить в обертальний рух голковий циліндр 1. Голки 8, розташовані в пазах голкового циліндра 1, взаємодіючи з кулірними 6 та підйомними 7 клинами, прикріпленими до замкових блоків 4. одержують зворотно-поступальний рух в пазах голкового циліндра 1, взаємодіючи при цьому з нитками (на кресленні не показаний), що необхідне для в'язання полотна. Одночасно з вмиканням круглов'язальної машини вмикається вібратор 9, встановлений на голковому циліндрі 1. Вібраційні коливання вібратора 9 передаються голковому циліндру, оскільки вік встановлений в пружній опорі 2. Вібраційні коливання голкового циліндра 1 передаються голкам 8, що взаємодіють з кулірними 6 та підйомними 1 клинами і заправленими в машину нитками. Наявність вібраційних коливань голок 8 призводить до зниження сил тертя в зоні взаємодії голок з голковим циліндром та кулірними і підйомними клинами, що знижує навантаження в механізмі в'язання і, таким чином, призводить до підвищення довговічності роботи механізму . в'язання круглов'язальної машини ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Механізм в'язання круглов'язальної машини, що містить голковий циліндр, встановлений в опорі, кільце з замковими блоками, встановлене навколо голкового циліндра, кулірні та підйомні клини, прикріплені до замкових блоків, та голки, розташовані в голковому циліндрі, який відрізняється тим, що додатково обладнаний вібратором, встановленим на голковому циліндрі, а опора виконана пружною з жорсткістю, що забезпечує її вертикальну деформацію, рівною ∆=(0,1…0,2) мм. 1 UA 101145 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
