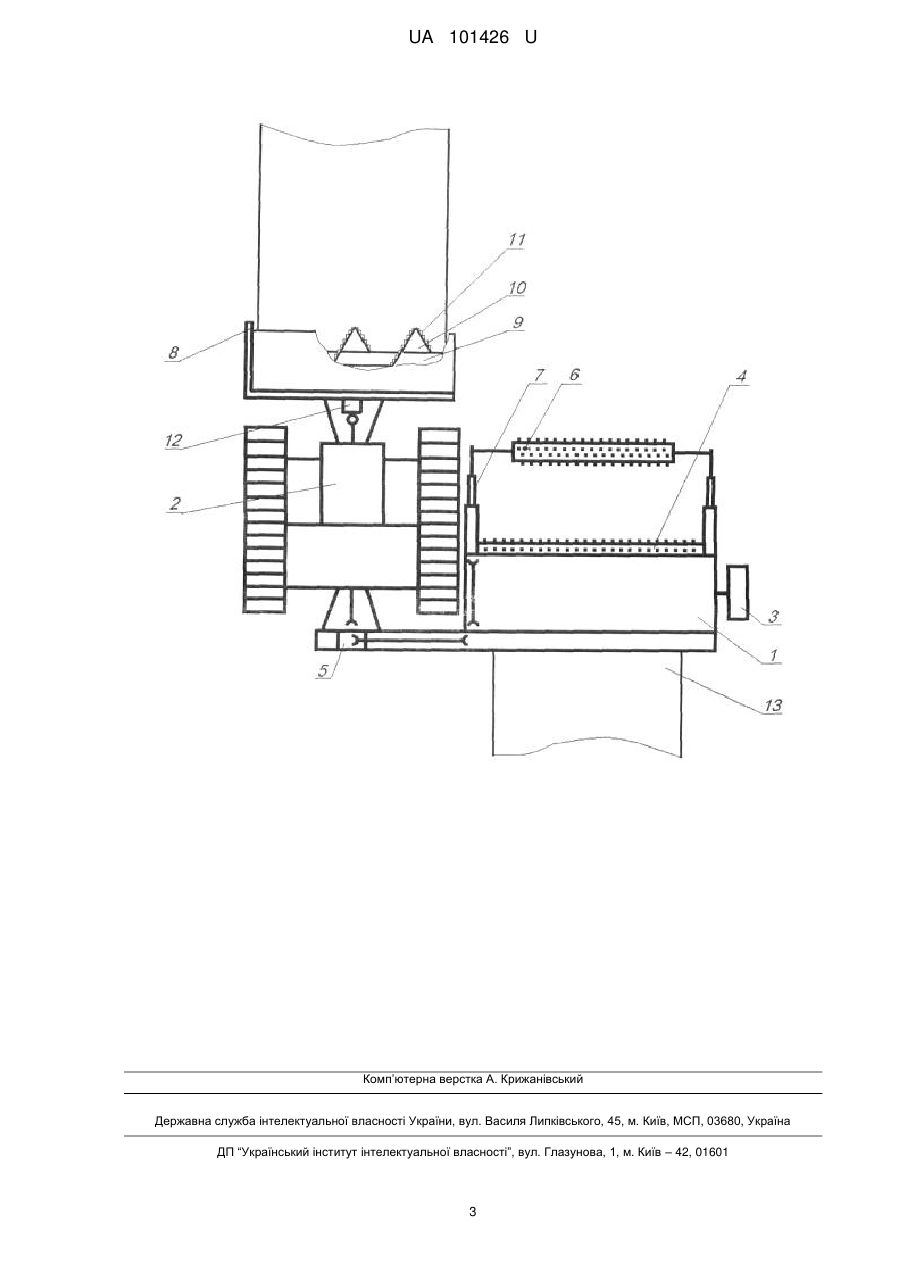

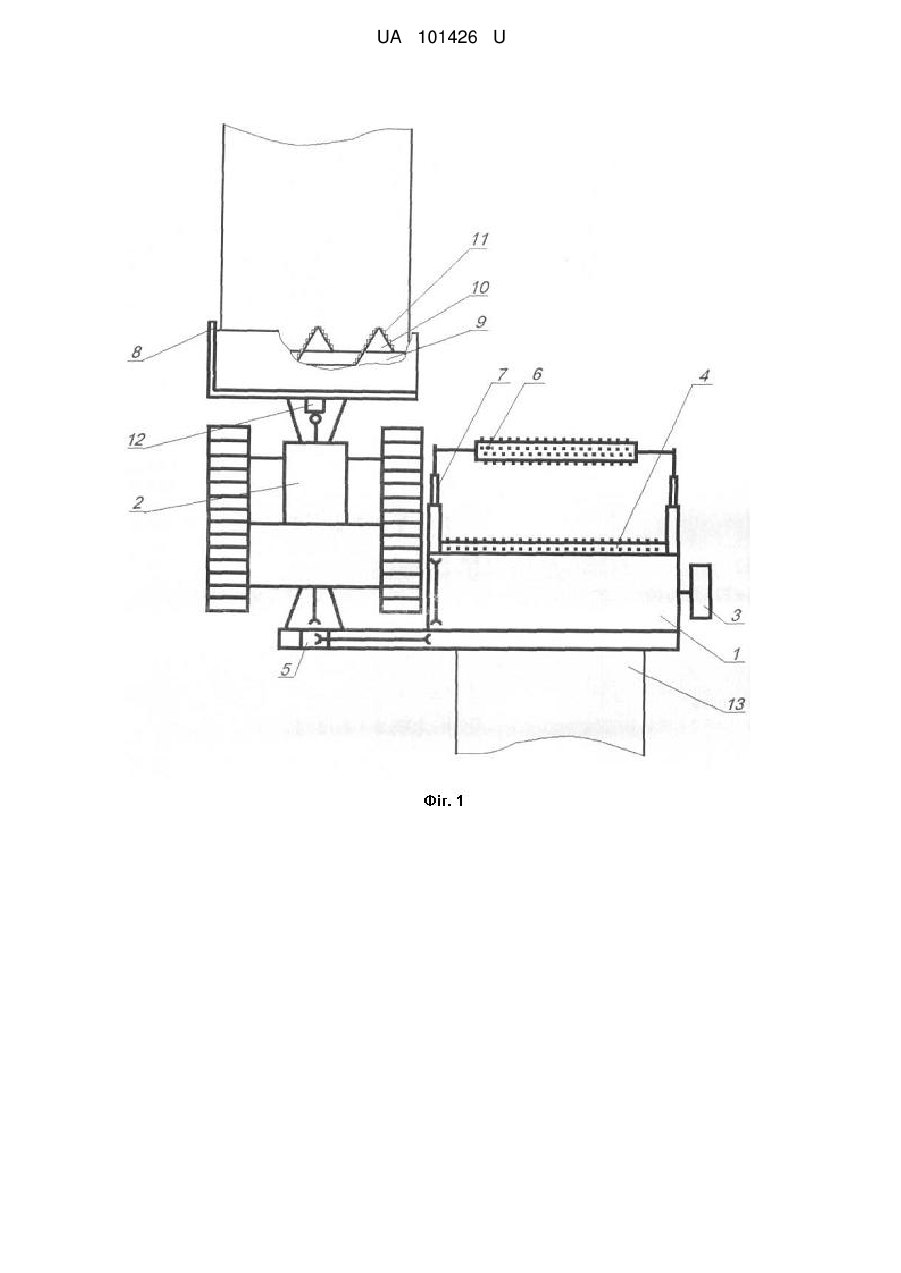

Змішувач-аератор компосту

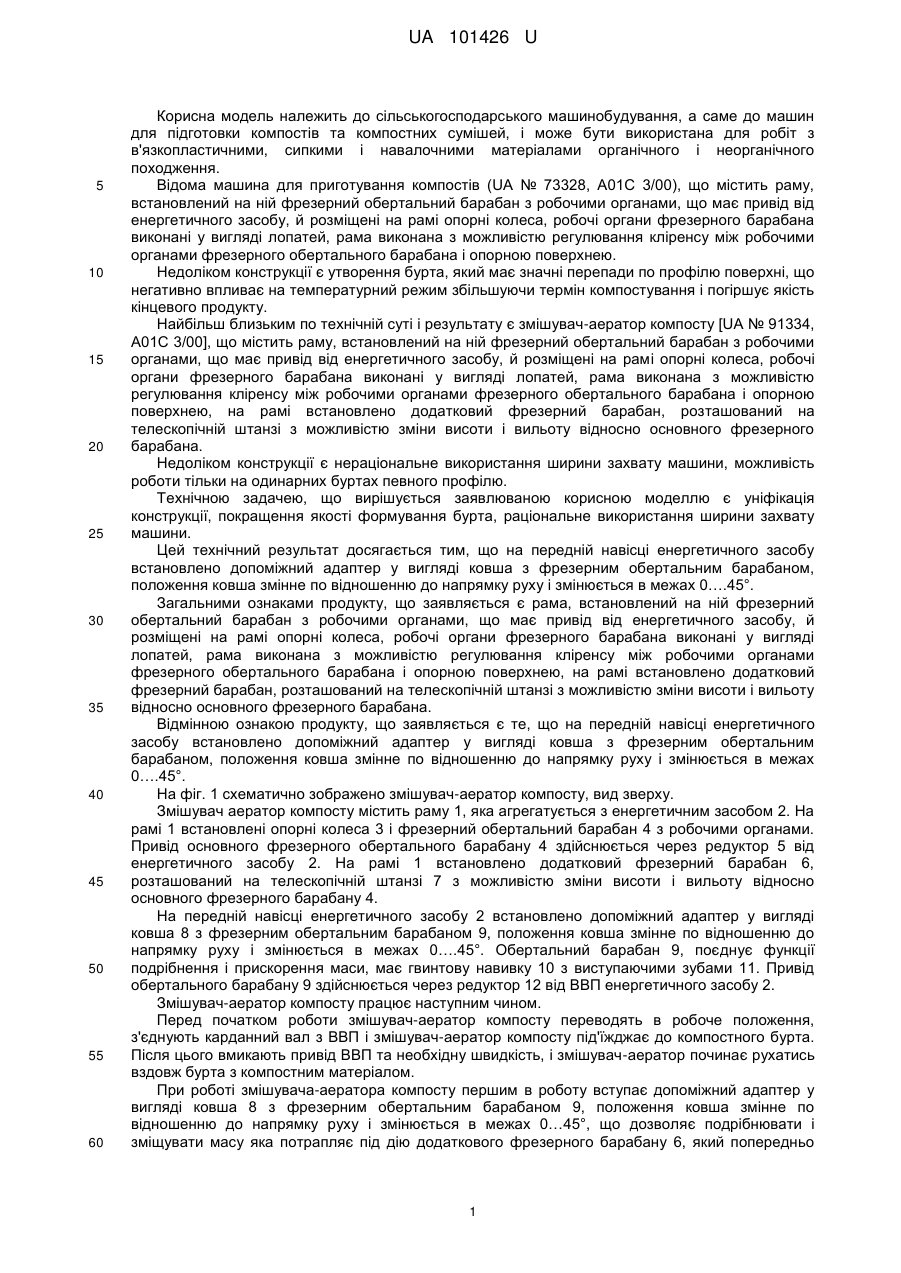

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею, на рамі встановлено додатковий фрезерний барабан, розташований на телескопічній штанзі з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. На передній навісці енергетичного засобу встановлено допоміжний адаптер у вигляді ковша з фрезерним обертальним барабаном. Положення ковша змінне по відношенню до напрямку руху і змінюється в межах 0…45°. UA 101426 U (12) UA 101426 U UA 101426 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома машина для приготування компостів (UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею. Недоліком конструкції є утворення бурта, який має значні перепади по профілю поверхні, що негативно впливає на температурний режим збільшуючи термін компостування і погіршує якість кінцевого продукту. Найбільш близьким по технічній суті і результату є змішувач-аератор компосту [UA № 91334, А01С 3/00], що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею, на рамі встановлено додатковий фрезерний барабан, розташований на телескопічній штанзі з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. Недоліком конструкції є нераціональне використання ширини захвату машини, можливість роботи тільки на одинарних буртах певного профілю. Технічною задачею, що вирішується заявлюваною корисною моделлю є уніфікація конструкції, покращення якості формування бурта, раціональне використання ширини захвату машини. Цей технічний результат досягається тим, що на передній навісці енергетичного засобу встановлено допоміжний адаптер у вигляді ковша з фрезерним обертальним барабаном, положення ковша змінне по відношенню до напрямку руху і змінюється в межах 0….45°. Загальними ознаками продукту, що заявляється є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею, на рамі встановлено додатковий фрезерний барабан, розташований на телескопічній штанзі з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. Відмінною ознакою продукту, що заявляється є те, що на передній навісці енергетичного засобу встановлено допоміжний адаптер у вигляді ковша з фрезерним обертальним барабаном, положення ковша змінне по відношенню до напрямку руху і змінюється в межах 0….45°. На фіг. 1 схематично зображено змішувач-аератор компосту, вид зверху. Змішувач аератор компосту містить раму 1, яка агрегатується з енергетичним засобом 2. На рамі 1 встановлені опорні колеса 3 і фрезерний обертальний барабан 4 з робочими органами. Привід основного фрезерного обертального барабану 4 здійснюється через редуктор 5 від енергетичного засобу 2. На рамі 1 встановлено додатковий фрезерний барабан 6, розташований на телескопічній штанзі 7 з можливістю зміни висоти і вильоту відносно основного фрезерного барабану 4. На передній навісці енергетичного засобу 2 встановлено допоміжний адаптер у вигляді ковша 8 з фрезерним обертальним барабаном 9, положення ковша змінне по відношенню до напрямку руху і змінюється в межах 0….45°. Обертальний барабан 9, поєднує функції подрібнення і прискорення маси, має гвинтову навивку 10 з виступаючими зубами 11. Привід обертального барабану 9 здійснюється через редуктор 12 від ВВП енергетичного засобу 2. Змішувач-аератор компосту працює наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, з'єднують карданний вал з ВВП і змішувач-аератор компосту під'їжджає до компостного бурта. Після цього вмикають привід ВВП та необхідну швидкість, і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту першим в роботу вступає допоміжний адаптер у вигляді ковша 8 з фрезерним обертальним барабаном 9, положення ковша змінне по відношенню до напрямку руху і змінюється в межах 0…45°, що дозволяє подрібнювати і зміщувати масу яка потрапляє під дію додаткового фрезерного барабану 6, який попередньо 1 UA 101426 U 5 10 встановлюють на відповідній висоті за допомогою телескопічної штанги 7. Фрезерний барабан 6 зрізує верхню частину бурта, попередньо подрібнюючи компостну суміш і формує початковий профіль. Фрезерний обертальний барабан 4 врізуючись в бурт подрібнює і перекидає компостну суміш, формуючи новий бурт 13 позаду машини. Застосування запропонованого технічного рішення дозволить покращити якість формування бурта, більш раціонально використовувати ширину захвату машини. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана в якості змішувача-аератора компосту. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею, на рамі встановлено додатковий фрезерний барабан, розташований на телескопічній штанзі з можливістю зміни висоти і вильоту відносно основного фрезерного барабана, який відрізняється тим, що на передній навісці енергетичного засобу встановлено допоміжний адаптер у вигляді ковша з фрезерним обертальним барабаном, положення ковша змінне по відношенню до напрямку руху і змінюється в межах 0…45°. 2 UA 101426 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
