Спосіб оптичного контролю періоду обертання ротора електричних машин

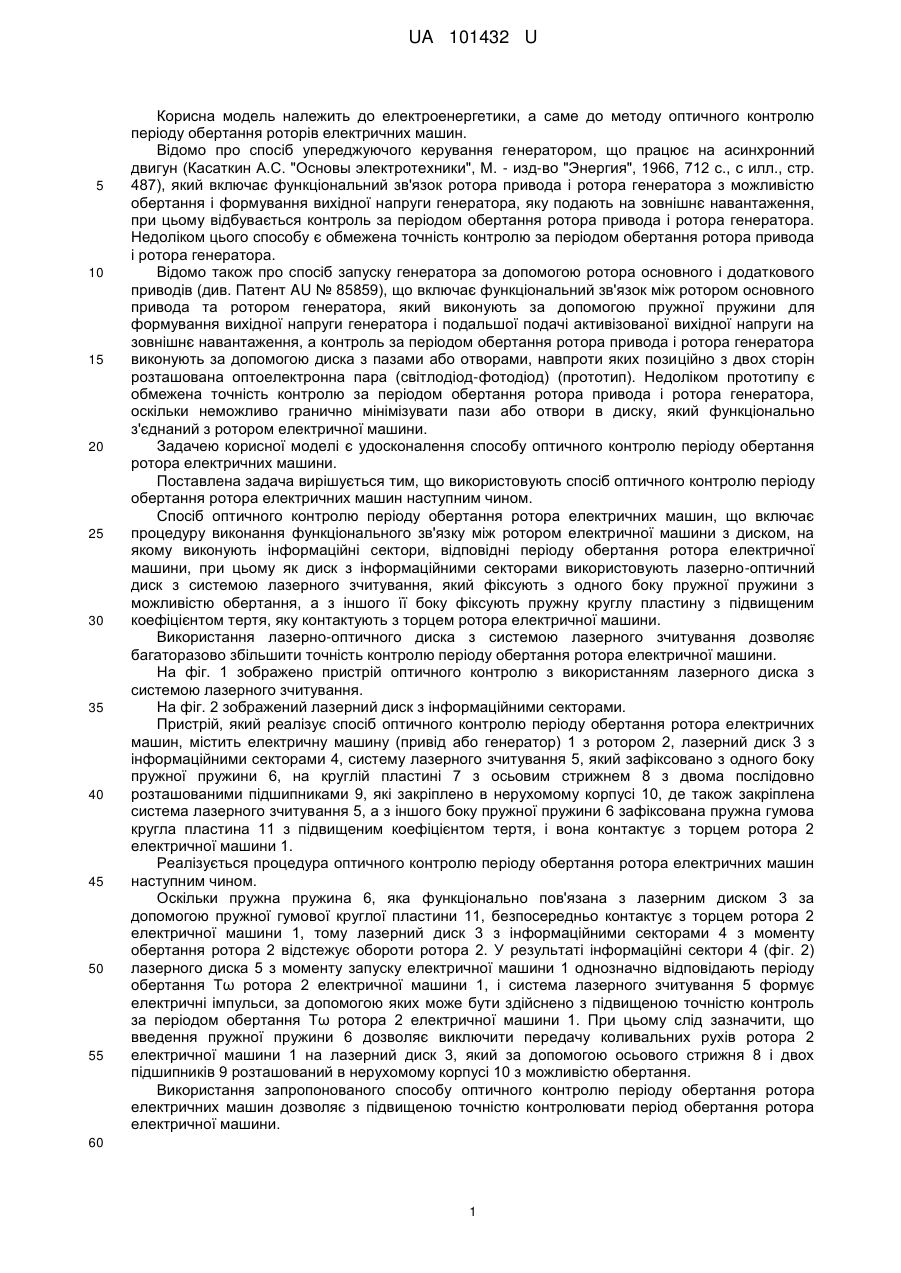

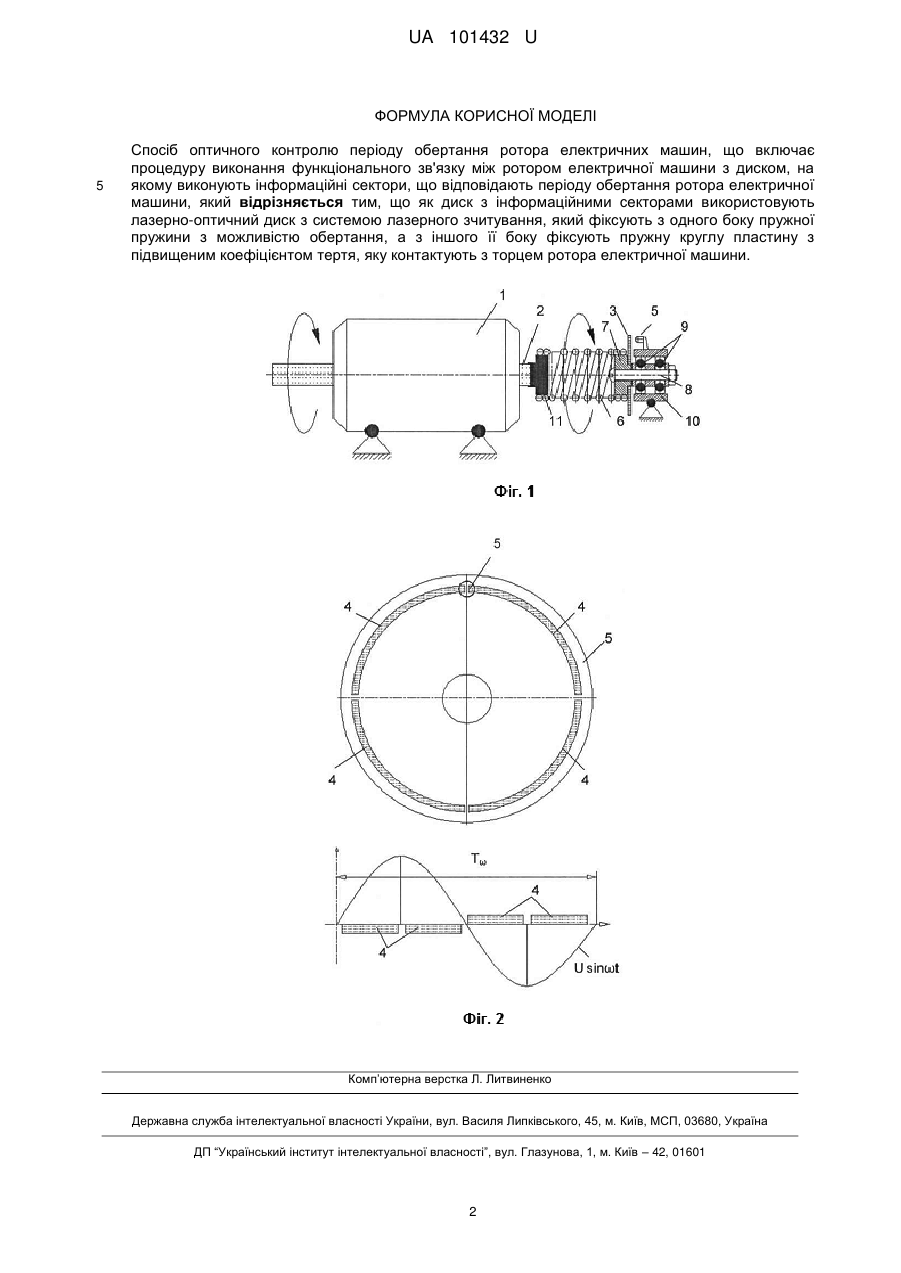

Реферат: Спосіб оптичного контролю періоду обертання ротора електричних машин включає процедуру виконання функціонального зв'язку між ротором електричної машини з диском, на якому виконують інформаційні сектори, що відповідають періоду обертання ротора електричної машини. Як диск з інформаційними секторами використовують лазерно-оптичний диск з системою лазерного зчитування, який фіксують з одного боку пружної пружини з можливістю обертання, а з іншого її боку фіксують пружну круглу пластину з підвищеним коефіцієнтом тертя, яку контактують з торцем ротора електричної машини. UA 101432 U (54) СПОСІБ ОПТИЧНОГО КОНТРОЛЮ ПЕРІОДУ ОБЕРТАННЯ РОТОРА ЕЛЕКТРИЧНИХ МАШИН UA 101432 U UA 101432 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроенергетики, а саме до методу оптичного контролю періоду обертання роторів електричних машин. Відомо про спосіб упереджуючого керування генератором, що працює на асинхронний двигун (Касаткин А.С. "Основы электротехники", М. - изд-во "Энергия", 1966, 712 с., с илл., стр. 487), який включає функціональний зв'язок ротора привода і ротора генератора з можливістю обертання і формування вихідної напруги генератора, яку подають на зовнішнє навантаження, при цьому відбувається контроль за періодом обертання ротора привода і ротора генератора. Недоліком цього способу є обмежена точність контролю за періодом обертання ротора привода і ротора генератора. Відомо також про спосіб запуску генератора за допомогою ротора основного і додаткового приводів (див. Патент AU № 85859), що включає функціональний зв'язок між ротором основного привода та ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, а контроль за періодом обертання ротора привода і ротора генератора виконують за допомогою диска з пазами або отворами, навпроти яких позиційно з двох сторін розташована оптоелектронна пара (світлодіод-фотодіод) (прототип). Недоліком прототипу є обмежена точність контролю за періодом обертання ротора привода і ротора генератора, оскільки неможливо гранично мінімізувати пази або отвори в диску, який функціонально з'єднаний з ротором електричної машини. Задачею корисної моделі є удосконалення способу оптичного контролю періоду обертання ротора електричних машини. Поставлена задача вирішується тим, що використовують спосіб оптичного контролю періоду обертання ротора електричних машин наступним чином. Спосіб оптичного контролю періоду обертання ротора електричних машин, що включає процедуру виконання функціонального зв'язку між ротором електричної машини з диском, на якому виконують інформаційні сектори, відповідні періоду обертання ротора електричної машини, при цьому як диск з інформаційними секторами використовують лазерно-оптичний диск з системою лазерного зчитування, який фіксують з одного боку пружної пружини з можливістю обертання, а з іншого її боку фіксують пружну круглу пластину з підвищеним коефіцієнтом тертя, яку контактують з торцем ротора електричної машини. Використання лазерно-оптичного диска з системою лазерного зчитування дозволяє багаторазово збільшити точність контролю періоду обертання ротора електричної машини. На фіг. 1 зображено пристрій оптичного контролю з використанням лазерного диска з системою лазерного зчитування. На фіг. 2 зображений лазерний диск з інформаційними секторами. Пристрій, який реалізує спосіб оптичного контролю періоду обертання ротора електричних машин, містить електричну машину (привід або генератор) 1 з ротором 2, лазерний диск 3 з інформаційними секторами 4, систему лазерного зчитування 5, який зафіксовано з одного боку пружної пружини 6, на круглій пластині 7 з осьовим стрижнем 8 з двома послідовно розташованими підшипниками 9, які закріплено в нерухомому корпусі 10, де також закріплена система лазерного зчитування 5, а з іншого боку пружної пружини 6 зафіксована пружна гумова кругла пластина 11 з підвищеним коефіцієнтом тертя, і вона контактує з торцем ротора 2 електричної машини 1. Реалізується процедура оптичного контролю періоду обертання ротора електричних машин наступним чином. Оскільки пружна пружина 6, яка функціонально пов'язана з лазерним диском 3 за допомогою пружної гумової круглої пластини 11, безпосередньо контактує з торцем ротора 2 електричної машини 1, тому лазерний диск 3 з інформаційними секторами 4 з моменту обертання ротора 2 відстежує обороти ротора 2. У результаті інформаційні сектори 4 (фіг. 2) лазерного диска 5 з моменту запуску електричної машини 1 однозначно відповідають періоду обертання Тω ротора 2 електричної машини 1, і система лазерного зчитування 5 формує електричні імпульси, за допомогою яких може бути здійснено з підвищеною точністю контроль за періодом обертання Тω ротора 2 електричної машини 1. При цьому слід зазначити, що введення пружної пружини 6 дозволяє виключити передачу коливальних рухів ротора 2 електричної машини 1 на лазерний диск 3, який за допомогою осьового стрижня 8 і двох підшипників 9 розташований в нерухомому корпусі 10 з можливістю обертання. Використання запропонованого способу оптичного контролю періоду обертання ротора електричних машин дозволяє з підвищеною точністю контролювати період обертання ротора електричної машини. 60 1 UA 101432 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб оптичного контролю періоду обертання ротора електричних машин, що включає процедуру виконання функціонального зв'язку між ротором електричної машини з диском, на якому виконують інформаційні сектори, що відповідають періоду обертання ротора електричної машини, який відрізняється тим, що як диск з інформаційними секторами використовують лазерно-оптичний диск з системою лазерного зчитування, який фіксують з одного боку пружної пружини з можливістю обертання, а з іншого її боку фіксують пружну круглу пластину з підвищеним коефіцієнтом тертя, яку контактують з торцем ротора електричної машини. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
