Конусоподібний бор кононенка ю.г. для препарування зубів під металокерамічні коронки

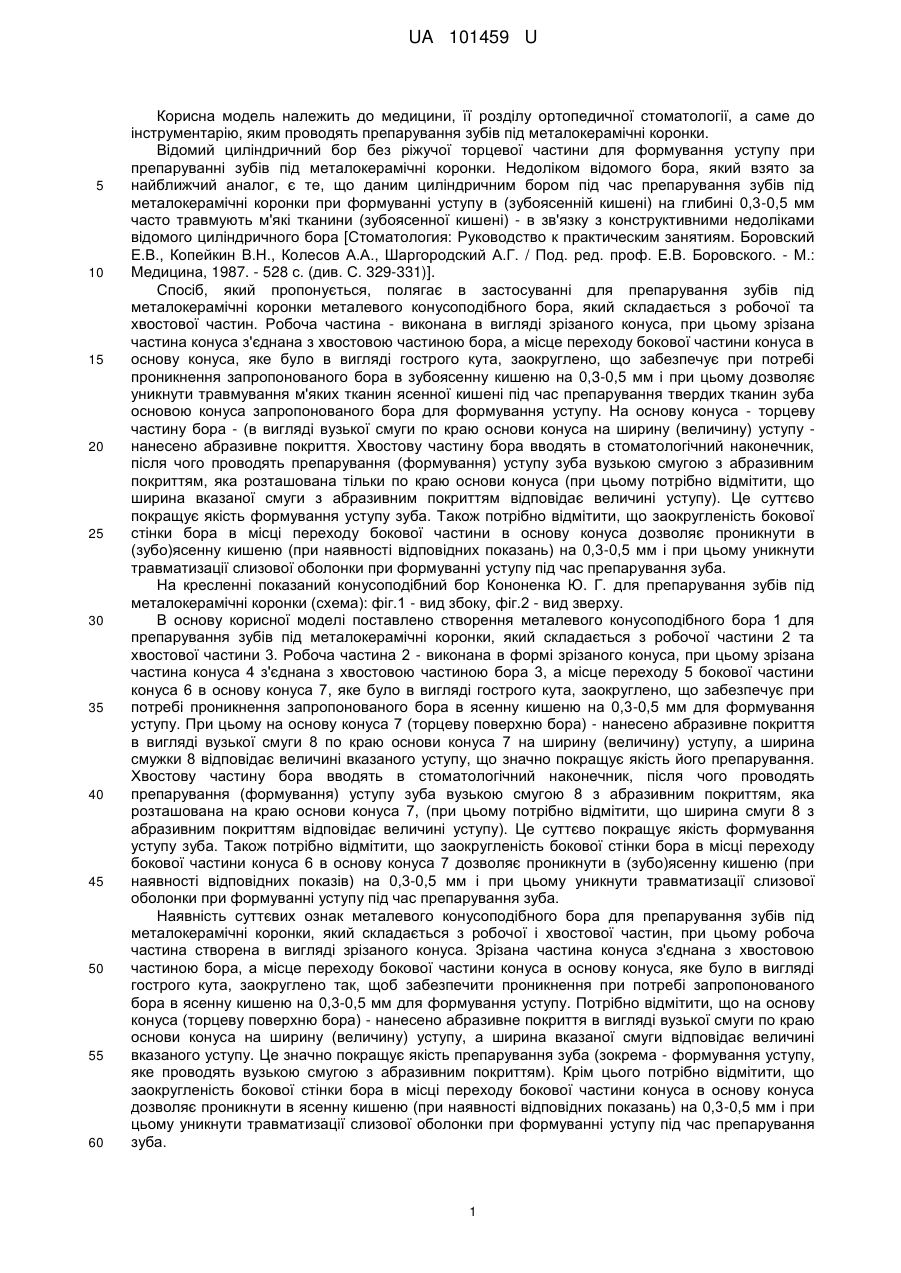

Реферат: Конусоподібний бор для препарування зубів під металокерамічні коронки виготовлений з металу, складається з робочої і хвостової частин. Його робоча частина створена в вигляді зрізаного конуса, при цьому зрізана частина конуса з'єднана з хвостовою частиною бора, а місце переходу бокової частини конуса в основу конуса заокруглено так, щоб забезпечити при потребі проникнення запропонованого бора в зубоясенну кишеню на відповідну величину для формування уступа основою конуса, на яку нанесено абразивне покриття в вигляді вузької смуги по краю основи конуса. При цьому ширину вказаної смуги можна підбирати індивідуально - на величину уступу, що значно покращує якість формування уступу, а заокругленість бокової стінки бора в місці переходу бокової частини конуса в основу конуса дозволяє проникнути в ясенну кишеню - при наявності відповідних показів - на відповідну величину і при цьому уникнути травматизації слизової оболонки при формуванні уступу під час препарування зуба. UA 101459 U (54) КОНУСОПОДІБНИЙ БОР КОНОНЕНКА Ю.Г. ДЛЯ ПРЕПАРУВАННЯ ЗУБІВ ПІД МЕТАЛОКЕРАМІЧНІ КОРОНКИ UA 101459 U UA 101459 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, її розділу ортопедичної стоматології, а саме до інструментарію, яким проводять препарування зубів під металокерамічні коронки. Відомий циліндричний бор без ріжучої торцевої частини для формування уступу при препаруванні зубів під металокерамічні коронки. Недоліком відомого бора, який взято за найближчий аналог, є те, що даним циліндричним бором під час препарування зубів під металокерамічні коронки при формуванні уступу в (зубоясенній кишені) на глибині 0,3-0,5 мм часто травмують м'які тканини (зубоясенної кишені) - в зв'язку з конструктивними недоліками відомого циліндричного бора [Стоматология: Руководство к практическим занятиям. Боровский Е.В., Копейкин В.Н., Колесов А.А., Шаргородский А.Г. / Под. ред. проф. Е.В. Боровского. - М.: Медицина, 1987. - 528 с. (див. С. 329-331)]. Спосіб, який пропонується, полягає в застосуванні для препарування зубів під металокерамічні коронки металевого конусоподібного бора, який складається з робочої та хвостової частин. Робоча частина - виконана в вигляді зрізаного конуса, при цьому зрізана частина конуса з'єднана з хвостовою частиною бора, а місце переходу бокової частини конуса в основу конуса, яке було в вигляді гострого кута, заокруглено, що забезпечує при потребі проникнення запропонованого бора в зубоясенну кишеню на 0,3-0,5 мм і при цьому дозволяє уникнути травмування м'яких тканин ясенної кишені під час препарування твердих тканин зуба основою конуса запропонованого бора для формування уступу. На основу конуса - торцеву частину бора - (в вигляді вузької смуги по краю основи конуса на ширину (величину) уступу нанесено абразивне покриття. Хвостову частину бора вводять в стоматологічний наконечник, після чого проводять препарування (формування) уступу зуба вузькою смугою з абразивним покриттям, яка розташована тільки по краю основи конуса (при цьому потрібно відмітити, що ширина вказаної смуги з абразивним покриттям відповідає величині уступу). Це суттєво покращує якість формування уступу зуба. Також потрібно відмітити, що заокругленість бокової стінки бора в місці переходу бокової частини в основу конуса дозволяє проникнути в (зубо)ясенну кишеню (при наявності відповідних показань) на 0,3-0,5 мм і при цьому уникнути травматизації слизової оболонки при формуванні уступу під час препарування зуба. На кресленні показаний конусоподібний бор Кононенка Ю. Г. для препарування зубів під металокерамічні коронки (схема): фіг.1 - вид збоку, фіг.2 - вид зверху. В основу корисної моделі поставлено створення металевого конусоподібного бора 1 для препарування зубів під металокерамічні коронки, який складається з робочої частини 2 та хвостової частини 3. Робоча частина 2 - виконана в формі зрізаного конуса, при цьому зрізана частина конуса 4 з'єднана з хвостовою частиною бора 3, а місце переходу 5 бокової частини конуса 6 в основу конуса 7, яке було в вигляді гострого кута, заокруглено, що забезпечує при потребі проникнення запропонованого бора в ясенну кишеню на 0,3-0,5 мм для формування уступу. При цьому на основу конуса 7 (торцеву поверхню бора) - нанесено абразивне покриття в вигляді вузької смуги 8 по краю основи конуса 7 на ширину (величину) уступу, а ширина смужки 8 відповідає величині вказаного уступу, що значно покращує якість його препарування. Хвостову частину бора вводять в стоматологічний наконечник, після чого проводять препарування (формування) уступу зуба вузькою смугою 8 з абразивним покриттям, яка розташована на краю основи конуса 7, (при цьому потрібно відмітити, що ширина смуги 8 з абразивним покриттям відповідає величині уступу). Це суттєво покращує якість формування уступу зуба. Також потрібно відмітити, що заокругленість бокової стінки бора в місці переходу бокової частини конуса 6 в основу конуса 7 дозволяє проникнути в (зубо)ясенну кишеню (при наявності відповідних показів) на 0,3-0,5 мм і при цьому уникнути травматизації слизової оболонки при формуванні уступу під час препарування зуба. Наявність суттєвих ознак металевого конусоподібного бора для препарування зубів під металокерамічні коронки, який складається з робочої і хвостової частин, при цьому робоча частина створена в вигляді зрізаного конуса. Зрізана частина конуса з'єднана з хвостовою частиною бора, а місце переходу бокової частини конуса в основу конуса, яке було в вигляді гострого кута, заокруглено так, щоб забезпечити проникнення при потребі запропонованого бора в ясенну кишеню на 0,3-0,5 мм для формування уступу. Потрібно відмітити, що на основу конуса (торцеву поверхню бора) - нанесено абразивне покриття в вигляді вузької смуги по краю основи конуса на ширину (величину) уступу, а ширина вказаної смуги відповідає величині вказаного уступу. Це значно покращує якість препарування зуба (зокрема - формування уступу, яке проводять вузькою смугою з абразивним покриттям). Крім цього потрібно відмітити, що заокругленість бокової стінки бора в місці переходу бокової частини конуса в основу конуса дозволяє проникнути в ясенну кишеню (при наявності відповідних показань) на 0,3-0,5 мм і при цьому уникнути травматизації слизової оболонки при формуванні уступу під час препарування зуба. 1 UA 101459 U 5 10 15 20 25 Таким чином, металевий конусоподібний бор для препарування зубів під металокерамічні коронки, який складається з робочої і хвостової частин, дозволяє провести препарування зубів під металокерамічні коронки. Потрібно відмітити, що робоча частина створена в вигляді зрізаного конуса. Зрізана частина конуса з'єднана з хвостовою частиною бора, а місце переходу бокової частини конуса в основу конуса, яке було в вигляді гострого кута, заокруглено так, щоб забезпечити, при потребі, проникнення запропонованого бора в ясенну кишеню на 0,3-0,5 мм для формування уступу, для цього на основу конуса (торцеву поверхню бора) - нанесено абразивне покриття в вигляді вузької смуги по краю основи конуса (величину вказаної смуги можна підбирати індивідуально) - на ширину (величину) уступу. Це значно покращує якість препарування зуба (формування уступу). Крім цього заокругленість бокової стінки бора в місці переходу бокової частини конуса в основу конуса дозволяє проникнути в ясенну кишеню (при наявності відповідних показань) на 0,3-0,5 мм і при цьому уникнути травматизації слизової оболонки при формуванні уступу (під час препарування зуба під металокерамічну коронку). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Конусоподібний бор для препарування зубів під металокерамічні коронки, що виготовлений з металу, складається з робочої і хвостової частин, який відрізняється тим, що його робоча частина створена в вигляді зрізаного конуса, при цьому зрізана частина конуса з'єднана з хвостовою частиною бора, а місце переходу бокової частини конуса в основу конуса заокруглено так, щоб забезпечити при потребі проникнення запропонованого бора в зубоясенну кишеню на відповідну величину для формування уступу основою конуса, на яку нанесено абразивне покриття в вигляді вузької смуги по краю основи конуса, при цьому ширину вказаної смуги можна підбирати індивідуально - на величину уступу, що значно покращує якість формування уступу, а заокругленість бокової стінки бора в місці переходу бокової частини конуса в основу конуса дозволяє проникнути в ясенну кишеню - при наявності відповідних показів - на відповідну величину і при цьому уникнути травматизації слизової оболонки при формуванні уступу під час препарування зуба. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
