Пристрій для підтримання обертання маховика

Номер патенту: 101689

Опубліковано: 25.04.2013

Автор: Гамалій Віктор Федорович

Завантажити PDF файл.

Формула / Реферат

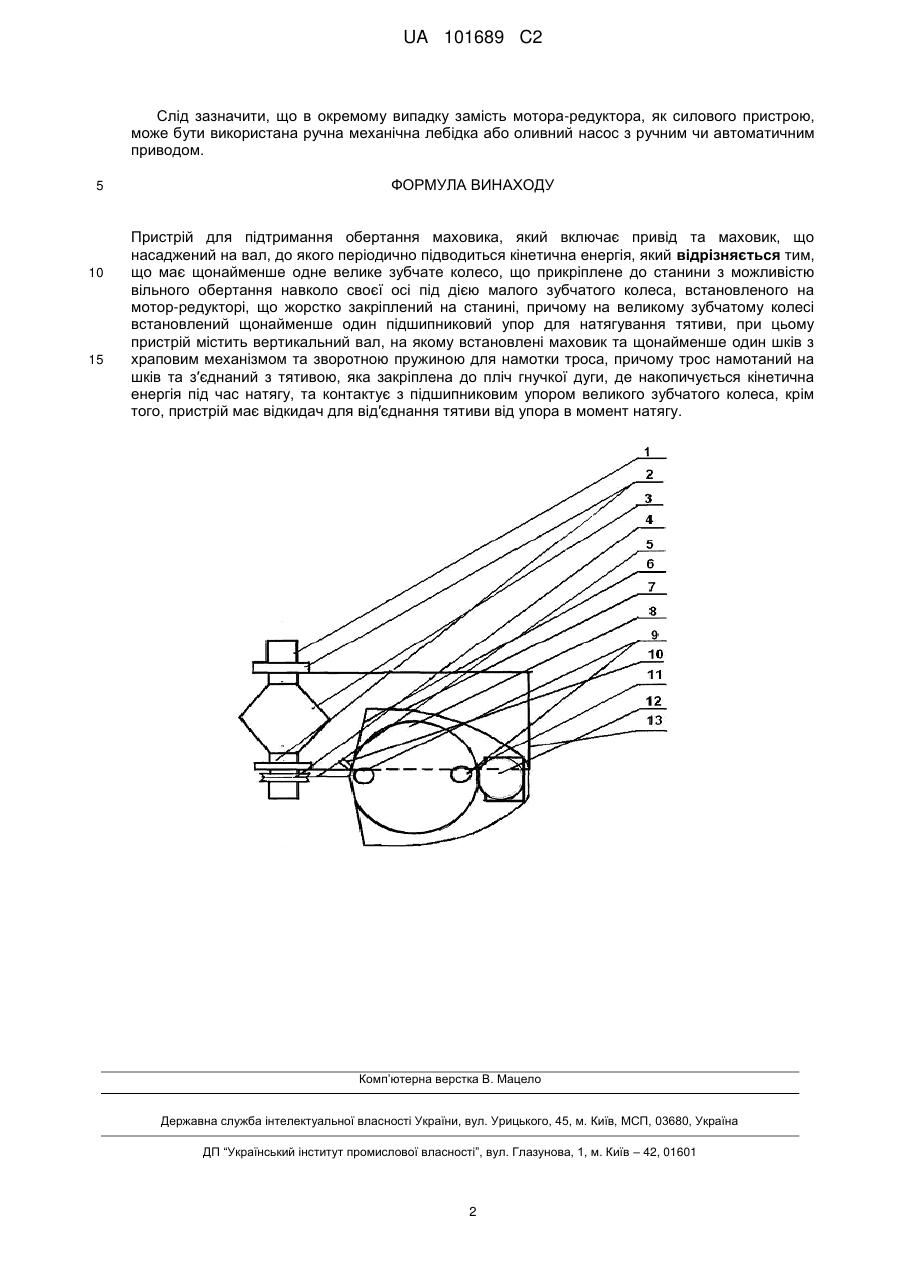

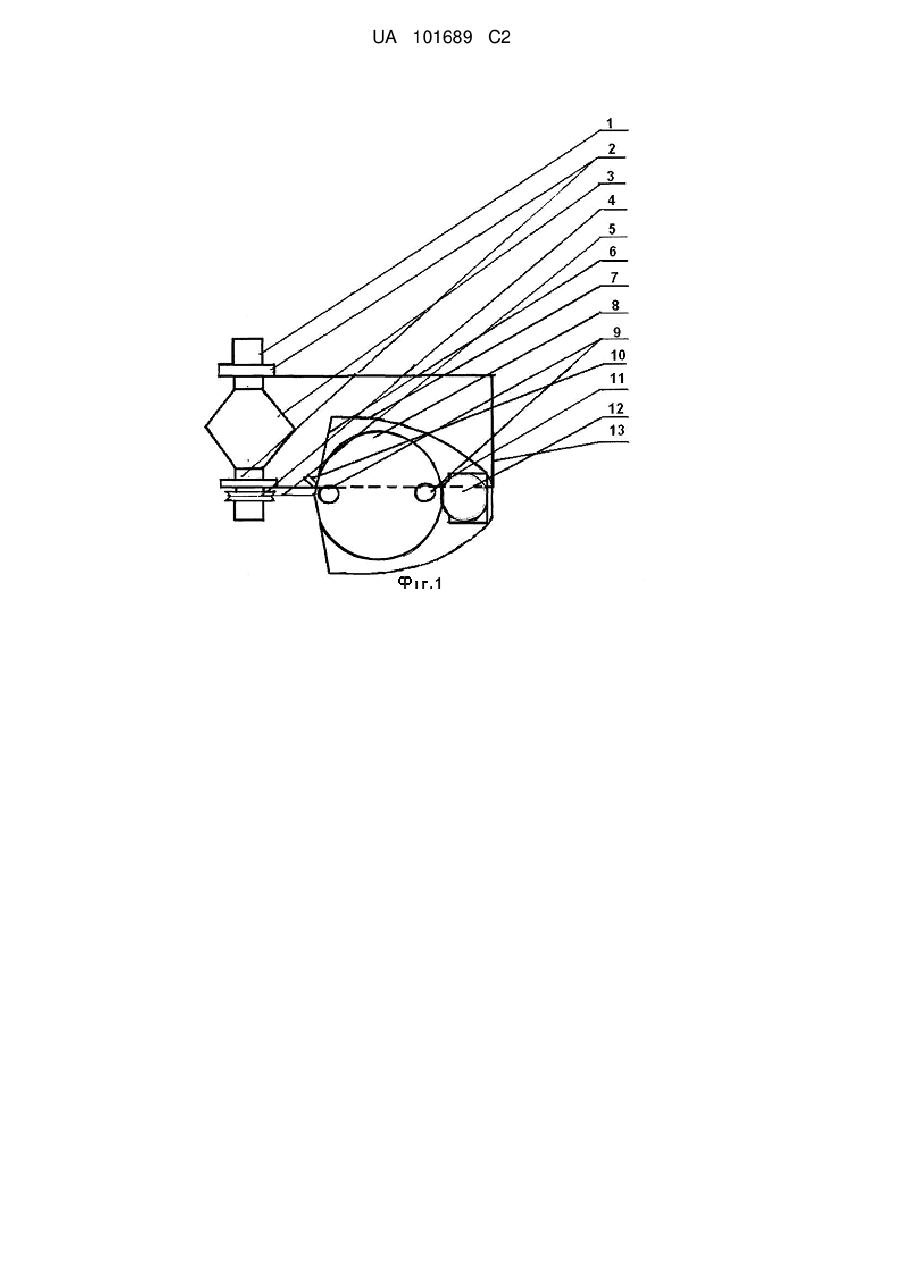

Пристрій для підтримання обертання маховика, який включає привід та маховик, що насаджений на вал, до якого періодично підводиться кінетична енергія, який відрізняється тим, що має щонайменше одне велике зубчате колесо, що прикріплене до станини з можливістю вільного обертання навколо своєї осі під дією малого зубчатого колеса, встановленого на мотор-редукторі, що жорстко закріплений на станині, причому на великому зубчатому колесі встановлений щонайменше один підшипниковий упор для натягування тятиви, при цьому пристрій містить вертикальний вал, на якому встановлені маховик та щонайменше один шків з храповим механізмом та зворотною пружиною для намотки троса, причому трос намотаний на шків та з′єднаний з тятивою, яка закріплена до пліч гнучкої дуги, де накопичується кінетична енергія під час натягу, та контактує з підшипниковим упором великого зубчатого колеса, крім того, пристрій має відкидач для від′єднання тятиви від упора в момент натягу.

Текст

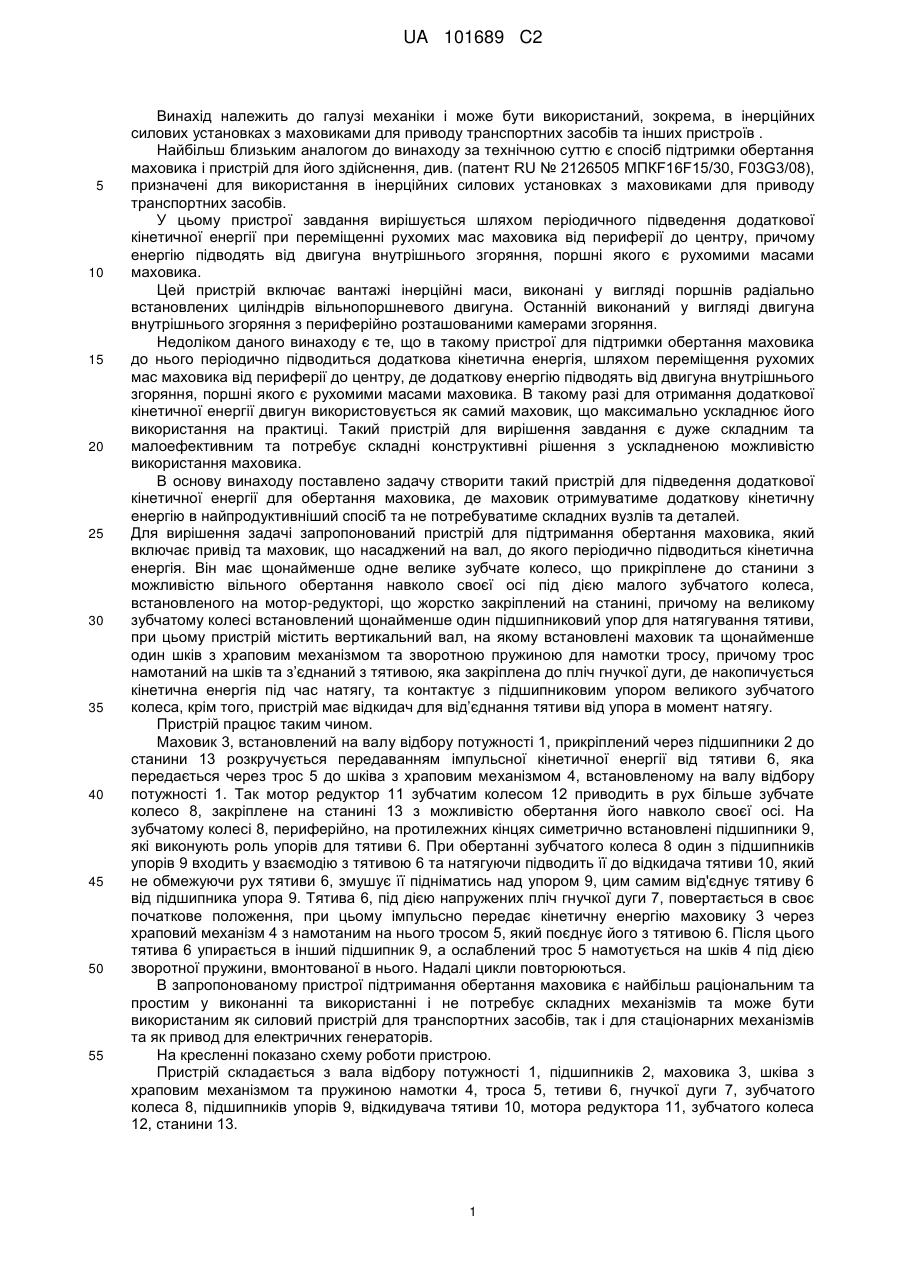

Реферат: Винахід належить до галузі механіки, а саме до пристроїв, які в своїй роботі використовують імпульсну кінетичну енергію, і може бути використаний в інерційних силових установках з маховиками для приводу транспортних засобів та інших пристроїв. Пристрій для підтримання обертання маховика включає привід та маховик, що насаджений на вал, до якого періодично підводиться кінетична енергія. Він має щонайменше одне велике зубчате колесо, що прикріплене до станини з можливістю вільного обертання навколо своєї осі під дією малого зубчатого колеса, встановленого на мотор-редукторі, що жорстко закріплений на станині. На великому зубчатому колесі встановлений щонайменше один підшипниковий упор для натягування тятиви. Пристрій містить вертикальний вал, на якому встановлені маховик та щонайменше один шків з храповим механізмом та зворотною пружиною для намотки троса. Трос намотаний на шків та з′єднаний з тятивою, яка закріплена до плеч гнучкої дуги, де накопичується кінетична енергія під час натягу, та контактує з підшипниковим упором великого зубчатого колеса. Крім того, пристрій має відкидач для від′єднання тятиви від упора в момент натягу. В запропонованому винаході підтримання обертання маховика є найбільш раціональним та простим у виконанні та використанні і не потребує складних механізмів та може бути використаним як силовий пристрій для транспортних засобів, так і для стаціонарних механізмів та як привод для електричних генераторів. UA 101689 C2 (12) UA 101689 C2 UA 101689 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі механіки і може бути використаний, зокрема, в інерційних силових установках з маховиками для приводу транспортних засобів та інших пристроїв . Найбільш близьким аналогом до винаходу за технічною суттю є спосіб підтримки обертання маховика і пристрій для його здійснення, див. (патент RU № 2126505 MПКF16F15/30, F03G3/08), призначені для використання в інерційних силових установках з маховиками для приводу транспортних засобів. У цьому пристрої завдання вирішується шляхом періодичного підведення додаткової кінетичної енергії при переміщенні рухомих мас маховика від периферії до центру, причому енергію підводять від двигуна внутрішнього згоряння, поршні якого є рухомими масами маховика. Цей пристрій включає вантажі інерційні маси, виконані у вигляді поршнів радіально встановлених циліндрів вільнопоршневого двигуна. Останній виконаний у вигляді двигуна внутрішнього згоряння з периферійно розташованими камерами згоряння. Недоліком даного винаходу є те, що в такому пристрої для підтримки обертання маховика до нього періодично підводиться додаткова кінетична енергія, шляхом переміщення рухомих мас маховика від периферії до центру, де додаткову енергію підводять від двигуна внутрішнього згоряння, поршні якого є рухомими масами маховика. В такому разі для отримання додаткової кінетичної енергії двигун використовується як самий маховик, що максимально ускладнює його використання на практиці. Такий пристрій для вирішення завдання є дуже складним та малоефективним та потребує складні конструктивні рішення з ускладненою можливістю використання маховика. В основу винаходу поставлено задачу створити такий пристрій для підведення додаткової кінетичної енергії для обертання маховика, де маховик отримуватиме додаткову кінетичну енергію в найпродуктивніший спосіб та не потребуватиме складних вузлів та деталей. Для вирішення задачі запропонований пристрій для підтримання обертання маховика, який включає привід та маховик, що насаджений на вал, до якого періодично підводиться кінетична енергія. Він має щонайменше одне велике зубчате колесо, що прикріплене до станини з можливістю вільного обертання навколо своєї осі під дією малого зубчатого колеса, встановленого на мотор-редукторі, що жорстко закріплений на станині, причому на великому зубчатому колесі встановлений щонайменше один підшипниковий упор для натягування тятиви, при цьому пристрій містить вертикальний вал, на якому встановлені маховик та щонайменше один шків з храповим механізмом та зворотною пружиною для намотки тросу, причому трос намотаний на шків та з’єднаний з тятивою, яка закріплена до пліч гнучкої дуги, де накопичується кінетична енергія під час натягу, та контактує з підшипниковим упором великого зубчатого колеса, крім того, пристрій має відкидач для від’єднання тятиви від упора в момент натягу. Пристрій працює таким чином. Маховик 3, встановлений на валу відбору потужності 1, прикріплений через підшипники 2 до станини 13 розкручується передаванням імпульсної кінетичної енергії від тятиви 6, яка передається через трос 5 до шківа з храповим механізмом 4, встановленому на валу відбору потужності 1. Так мотор редуктор 11 зубчатим колесом 12 приводить в рух більше зубчате колесо 8, закріплене на станині 13 з можливістю обертання його навколо своєї осі. На зубчатому колесі 8, периферійно, на протилежних кінцях симетрично встановлені підшипники 9, які виконують роль упорів для тятиви 6. При обертанні зубчатого колеса 8 один з підшипників упорів 9 входить у взаємодію з тятивою 6 та натягуючи підводить її до відкидача тятиви 10, який не обмежуючи рух тятиви 6, змушує її підніматись над упором 9, цим самим від'єднує тятиву 6 від підшипника упора 9. Тятива 6, під дією напружених пліч гнучкої дуги 7, повертається в своє початкове положення, при цьому імпульсно передає кінетичну енергію маховику 3 через храповий механізм 4 з намотаним на нього тросом 5, який поєднує його з тятивою 6. Після цього тятива 6 упирається в інший підшипник 9, а ослаблений трос 5 намотується на шків 4 під дією зворотної пружини, вмонтованої в нього. Надалі цикли повторюються. В запропонованому пристрої підтримання обертання маховика є найбільш раціональним та простим у виконанні та використанні і не потребує складних механізмів та може бути використаним як силовий пристрій для транспортних засобів, так і для стаціонарних механізмів та як привод для електричних генераторів. На кресленні показано схему роботи пристрою. Пристрій складається з вала відбору потужності 1, підшипників 2, маховика 3, шківа з храповим механізмом та пружиною намотки 4, троса 5, тетиви 6, гнучкої дуги 7, зубчатого колеса 8, підшипників упорів 9, відкидувача тятиви 10, мотора редуктора 11, зубчатого колеса 12, станини 13. 1 UA 101689 C2 Слід зазначити, що в окремому випадку замість мотора-редуктора, як силового пристрою, може бути використана ручна механічна лебідка або оливний насос з ручним чи автоматичним приводом. 5 10 15 ФОРМУЛА ВИНАХОДУ Пристрій для підтримання обертання маховика, який включає привід та маховик, що насаджений на вал, до якого періодично підводиться кінетична енергія, який відрізняється тим, що має щонайменше одне велике зубчате колесо, що прикріплене до станини з можливістю вільного обертання навколо своєї осі під дією малого зубчатого колеса, встановленого на мотор-редукторі, що жорстко закріплений на станині, причому на великому зубчатому колесі встановлений щонайменше один підшипниковий упор для натягування тятиви, при цьому пристрій містить вертикальний вал, на якому встановлені маховик та щонайменше один шків з храповим механізмом та зворотною пружиною для намотки троса, причому трос намотаний на шків та з′єднаний з тятивою, яка закріплена до пліч гнучкої дуги, де накопичується кінетична енергія під час натягу, та контактує з підшипниковим упором великого зубчатого колеса, крім того, пристрій має відкидач для від′єднання тятиви від упора в момент натягу. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Device for maintaining of flywheel rotation

Автори англійською

Hamalii Viktor Fedorovych

Назва патенту російською

Устройство для поддержания вращения маховика

Автори російською

Гамалий Виктор Федорович

МПК / Мітки

МПК: F03G 3/08, F16H 33/00, F16F 15/30

Мітки: пристрій, маховика, обертання, підтримання
