Привід рукавичного автомата

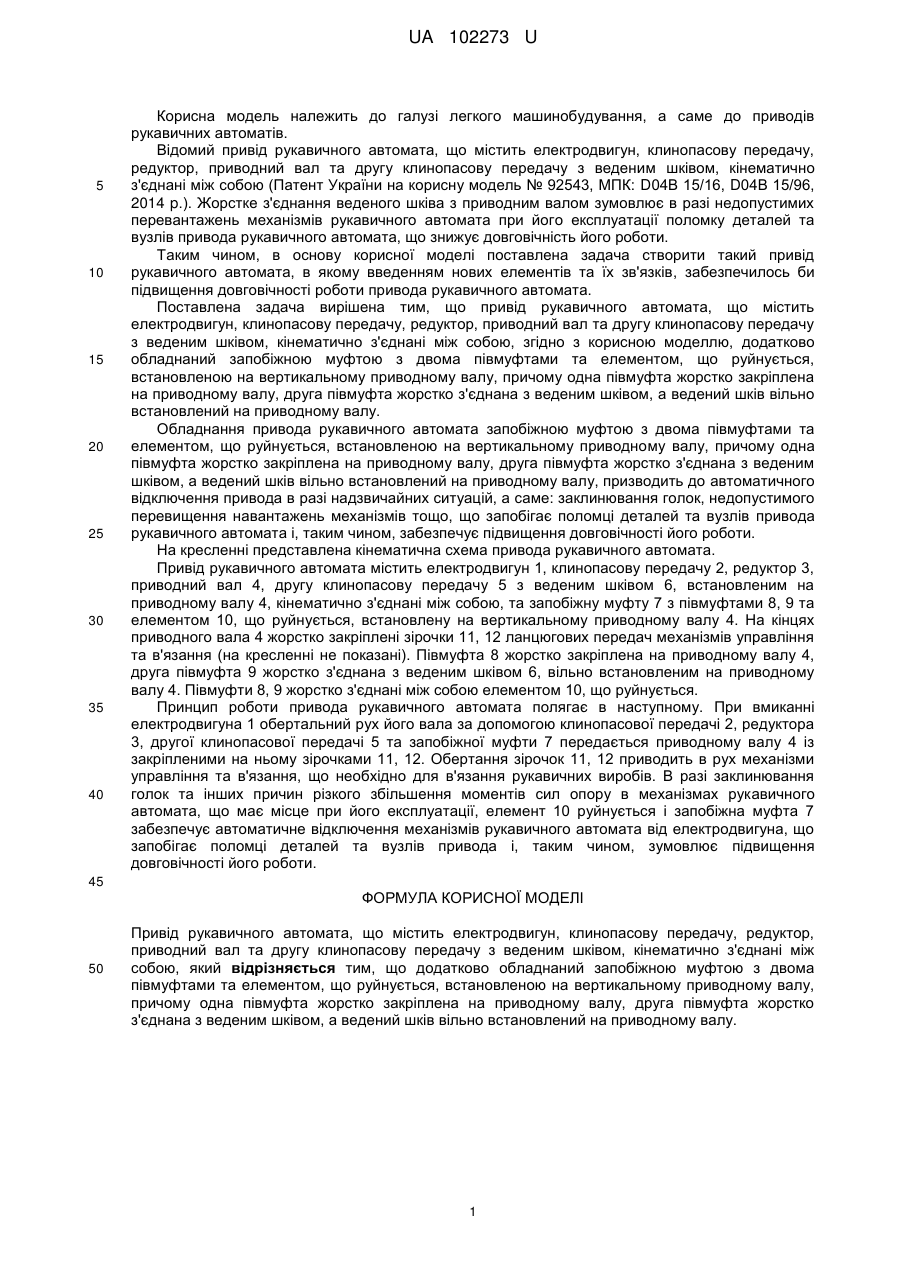

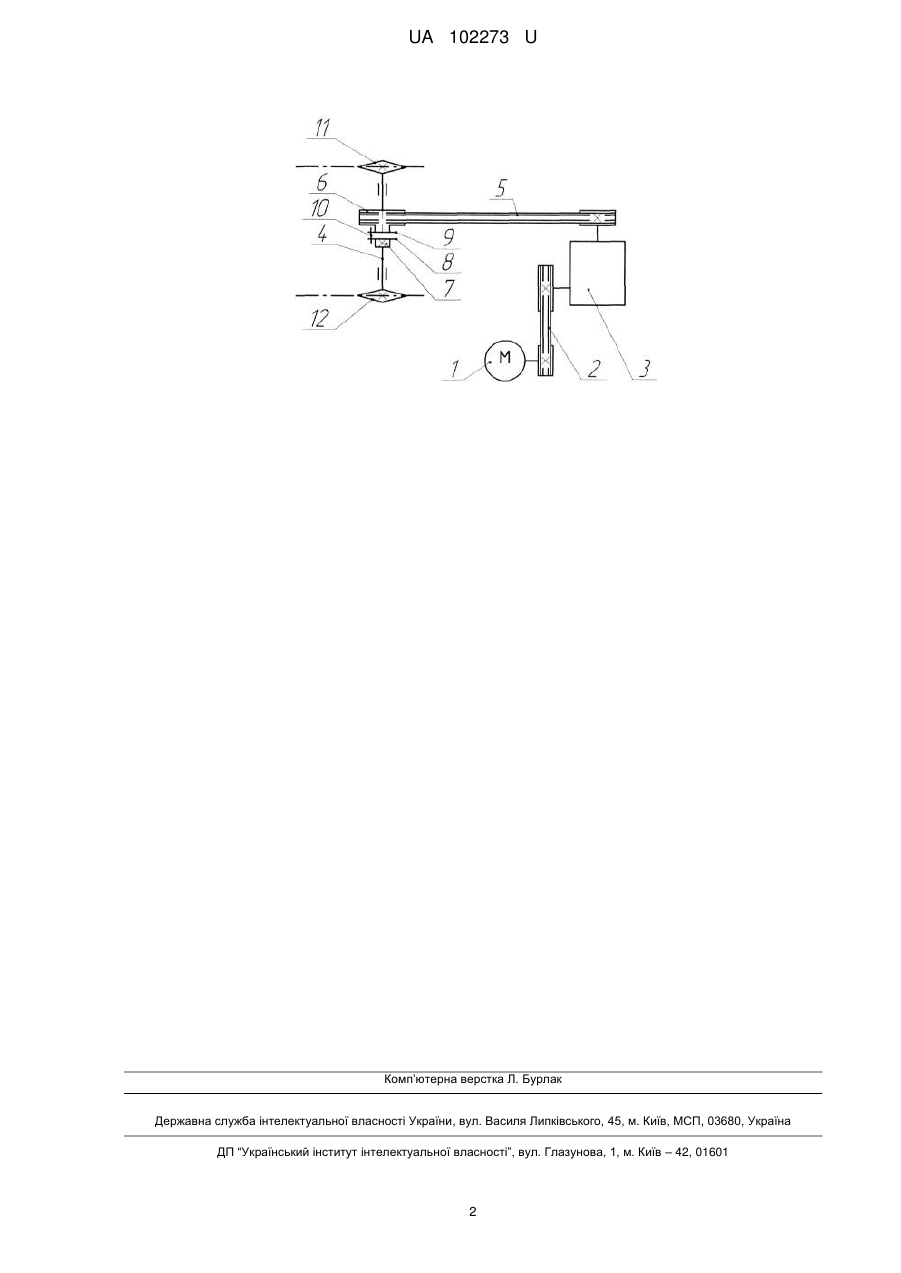

Реферат: Привід рукавичного автомата містить електродвигун, клинопасову передачу, редуктор, приводний вал та другу клинопасову передачу з веденим шківом, кінематично з'єднані між собою. Додатково привід обладнаний запобіжною муфтою з двома півмуфтами та елементом, що руйнується, встановленою на вертикальному приводному валу, причому одна півмуфта жорстко закріплена на приводному валу, друга півмуфта жорстко з'єднана з веденим шківом, а ведений шків вільно встановлений на приводному валу. UA 102273 U (12) UA 102273 U UA 102273 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі легкого машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун, клинопасову передачу, редуктор, приводний вал та другу клинопасову передачу з веденим шківом, кінематично з'єднані між собою (Патент України на корисну модель № 92543, МПК: D04В 15/16, D04В 15/96, 2014 p.). Жорстке з'єднання веденого шківа з приводним валом зумовлює в разі недопустимих перевантажень механізмів рукавичного автомата при його експлуатації поломку деталей та вузлів привода рукавичного автомата, що знижує довговічність його роботи. Таким чином, в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить електродвигун, клинопасову передачу, редуктор, приводний вал та другу клинопасову передачу з веденим шківом, кінематично з'єднані між собою, згідно з корисною моделлю, додатково обладнаний запобіжною муфтою з двома півмуфтами та елементом, що руйнується, встановленою на вертикальному приводному валу, причому одна півмуфта жорстко закріплена на приводному валу, друга півмуфта жорстко з'єднана з веденим шківом, а ведений шків вільно встановлений на приводному валу. Обладнання привода рукавичного автомата запобіжною муфтою з двома півмуфтами та елементом, що руйнується, встановленою на вертикальному приводному валу, причому одна півмуфта жорстко закріплена на приводному валу, друга півмуфта жорстко з'єднана з веденим шківом, а ведений шків вільно встановлений на приводному валу, призводить до автоматичного відключення привода в разі надзвичайних ситуацій, а саме: заклинювання голок, недопустимого перевищення навантажень механізмів тощо, що запобігає поломці деталей та вузлів привода рукавичного автомата і, таким чином, забезпечує підвищення довговічності його роботи. На кресленні представлена кінематична схема привода рукавичного автомата. Привід рукавичного автомата містить електродвигун 1, клинопасову передачу 2, редуктор 3, приводний вал 4, другу клинопасову передачу 5 з веденим шківом 6, встановленим на приводному валу 4, кінематично з'єднані між собою, та запобіжну муфту 7 з півмуфтами 8, 9 та елементом 10, що руйнується, встановлену на вертикальному приводному валу 4. На кінцях приводного вала 4 жорстко закріплені зірочки 11, 12 ланцюгових передач механізмів управління та в'язання (на кресленні не показані). Півмуфта 8 жорстко закріплена на приводному валу 4, друга півмуфта 9 жорстко з'єднана з веденим шківом 6, вільно встановленим на приводному валу 4. Півмуфти 8, 9 жорстко з'єднані між собою елементом 10, що руйнується. Принцип роботи привода рукавичного автомата полягає в наступному. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою клинопасової передачі 2, редуктора 3, другої клинопасової передачі 5 та запобіжної муфти 7 передається приводному валу 4 із закріпленими на ньому зірочками 11, 12. Обертання зірочок 11, 12 приводить в рух механізми управління та в'язання, що необхідно для в'язання рукавичних виробів. В разі заклинювання голок та інших причин різкого збільшення моментів сил опору в механізмах рукавичного автомата, що має місце при його експлуатації, елемент 10 руйнується і запобіжна муфта 7 забезпечує автоматичне відключення механізмів рукавичного автомата від електродвигуна, що запобігає поломці деталей та вузлів привода і, таким чином, зумовлює підвищення довговічності його роботи. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Привід рукавичного автомата, що містить електродвигун, клинопасову передачу, редуктор, приводний вал та другу клинопасову передачу з веденим шківом, кінематично з'єднані між собою, який відрізняється тим, що додатково обладнаний запобіжною муфтою з двома півмуфтами та елементом, що руйнується, встановленою на вертикальному приводному валу, причому одна півмуфта жорстко закріплена на приводному валу, друга півмуфта жорстко з'єднана з веденим шківом, а ведений шків вільно встановлений на приводному валу. 1 UA 102273 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
